Ўкладваем трубы ацяплення ў падлозе, ствараем цяпло і

Мабыць, самы эканомны варыянт абагравання памяшкання, гэта трубы ацяплення ў падлозе - плюсы і мінусы рознага матэрыялу для гэтага мы абмяркуем ніжэй. Як правіла, для гэтага ўжываюць, альбо пашыты поліэтылен, альбо металапласт, што таксама з'яўляецца поліэтыленам, толькі аб'яднаным з двух мадыфікацый - пашытага (унутры) і звычайнага (звонку).

Акрамя вартасцяў гэтых матэрыялаў, мы таксама раскажам вам аб правілах мантажу сістэмы цёплай падлогі і ў дадатак паглядзім відэа ў гэтым артыкуле.

Сістэма цёплай падлогі

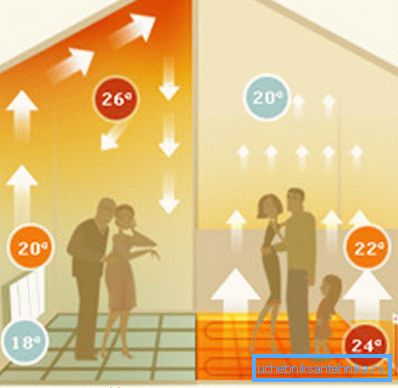

Заўвага. Звярніце ўвагу на верхні малюнак - там паказана, як грэецца паветра ад радыятараў і сістэмы цёплай падлогі. У першым выпадку найбольш высокая тэмпература канцэнтруецца пад столлю, што прыводзіць да перавыдатку энергіі (тапіць прыходзіцца больш, каб прагрэць памяшканне знізу). Другі варыянт паказвае, як гарачае паветра, паднімаючыся ўверх, паступова астывае, што карысна не толькі ў фінансавым стаўленні, але і для здароўя.

матэрыялы

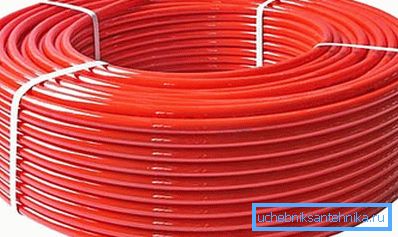

• Пашыты поліэтылен для ўладкавання сістэмы цёплай падлогі вытрымлівае ціск да 10 бар, чаго цалкам дастаткова для любога аўтаномнага катла і нават для цэнтралізаванага ацяплення (калі, вядома, такое падключэнне будзе магчымым). Кладка такой трубы ажыццяўляецца пры дапамозе пластыкавых кранштэйнаў, якія мацуюцца да сцяжкі ў выглядзе стужкі - такое крапежнага прылада дазваляе выразна вытрымліваць крок кладкі, што немалаважна для ўладкавання такой ацяпляльнай сістэмы. Поліэтыленавыя сценкі здольныя вытрымліваць тэмпературу вады да 110? C, але да такой адзнакі цепланосбіт ніколі не даходзіць, такім чынам, у гэтых адносінах труба таксама абсалютна абаронена.

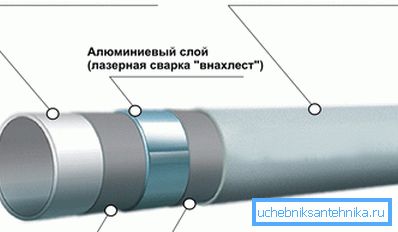

• Таксама, для сістэмы вадзянога цёплай падлогі выкарыстоўваюць металапласт - гэта той жа поліэтылен, толькі двух мадыфікацый і з праслойкай з алюмініевай фальгі пасярэдзіне. Так, верхні пласт складаецца з звычайнага ПЭ, затым ідзе клей, пасля яго - алюмініевая фальга, зноў клей і ў сярэдзіне пашыты пластык. Агульныя тэхнічныя параметры тут амаль такія ж, як і ў звычайнага пашытага поліэтылену, але металапласт мае два відавочных перавагі - гэта больш нізкая цана і калянасць сценкі (дзякуючы армаванне).
• Справа ў тым, што поліэтыленавыя трубы ацяплення ў сцяжцы падлогі перад заліваннем на іх раствора трэба абавязкова запаўняць вадой, каб яны не дэфармаваліся ад якая душыць зверху масы, а вось металапласт гэтага не патрабуе - армавальны пласт з алюмініевай фальгі цудоўна абараняе трубу ад сціску. Але пры выбары матэрыялу вельмі важна правяраць фальгіраваны пласт - там не павінна быць шва і ён абавязкова павінен быць на ляплю. Бясшвоўны пласт можа быць проста гладкім (без рубца), альбо завёрнутая внахлест.

Рэкамендацыя. Вы можаце сутыкнуцца з такой сітуацый - у краме вам будуць прапаноўваць бясшвоўны металапласт, але інструкцыя ад завода-вытворцы будзе неяк невыразна асвятляць гэты параметр. У такім выпадку, папытаеце ў прадаўца адрэзаць вам ад бухты 5 мм трубы і разрабіць яго для візуальнай праверкі. Калі вам адмовяць у такім тэставанні, то купляць гэты матэрыял не варта.

мантажныя работы

Мы не будзем падрабязна апісваць, як заліваецца сцяжка - артыкул усё ж такі не пра гэта - але ўсё-ткі кранём асноўных патрабаванняў, што прад'яўляюцца для мантажу сістэмы цёплай падлогі (для вадзянога і электрычнага яны аднолькавыя).

Перш за ўсё, вам трэба ўцяпліць падстава, каб дарма не расходаваць цёпла, а таксама (асабліва ў прыватным сектары на першым паверсе) абкласці отсечные гідраізаляцыю і пры неабходнасці вам трэба армаваць ніжнюю сцяжку тынкавай сеткай або нават арматурай.

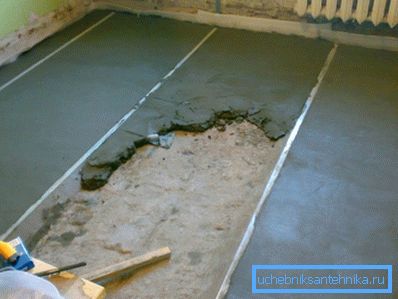

Заліванне вырабляецца па маяках - падстава павінна быць роўным, каб труба клалася на падлогу раўнамерна, без перападаў па вышыні. Акрамя таго, пасля залівання ніжняга пласта, каб пачаць мантаж, павінна прайсці 28 сутак - гэта дазволіць раствору канчаткова высахнуць, і вы зможаце мацаваць ў ім кранштэйны, не асцерагаючыся, што дзюбель не будзе трымацца.

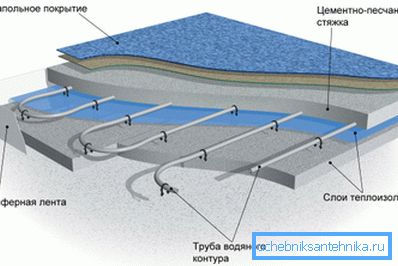

На верхнім малюнку вы бачыце цёплая падлога ў разрэзе, толькі вось пункт пласты цеплаізаляцыі тут мае на ўвазе таксама і ніжнюю сцяжку, а непасрэдна пад трубу лепш за ўсё падаслаць фальгіраваны пенополиэтилен ў якасці ўцяпляе адбівальніка.

Можа здарыцца такое (асабліва ў новабудоўлях), што сцяжка ўжо гатовая, і яна не уцеплены, тады ў халодных рэгіёнах на яе ўкладваюць лісты экструдаванага пенаполістырол, які зноў-такі лепш пакрыць фальгой, якая валодае здольнасцю адлюстроўваць інфрачырвонае выпраменьванне.

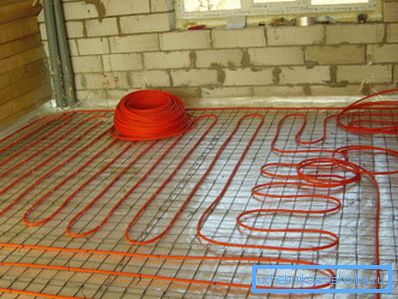

Трубу можна ўкладваць у спецыяльныя кранштэйны, якія вырабляюцца для мантажу цёплых падлог, альбо на звычайныя пластыкавыя кліпсы, фіксуючы іх у падлозе з дапамогай дзюбеляў і шруб.

Самы аптымальны крок трубы складае 15-20 см - гэта дазваляе раўнамерна абаграваць паверхню, і на ёй не будзе адчувацца перападаў тэмпературы. Для таго каб зрабіць рэзкі выгіб металапласт і не пашкодзіць яго, па-над трубы перасекам 16 мм апранаюць сталёвую спружыну дыяметрам 18-20 мм (досыць кавалка 20-25 см).

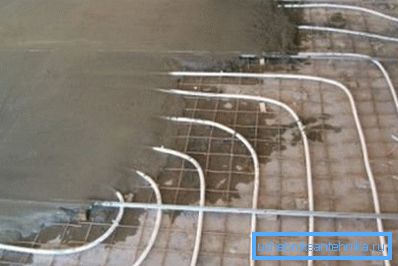

Верхні пласт сцяжкі заліваюць дакладна так, як і ніжні - па-над змантаванай трубы усталёўваюць маякі, як на фота уверсе і па іх заліваюць раствор, у які ў абавязковым парадку дадаюць пластыфікатар. Пробны запуск ацяплення можна рабіць адразу пасля залівання, але ні ў якім разе не пакідаць яго уключаным - раствор парэпаецца ад тэмпературы.

заключэнне

Калі вы мантуеце цёплая падлога сваімі рукамі, то вам абавязкова трэба разлічыць, колькі трубы пойдзе на дадзеную плошчу (укладваць яе можна змейкай ці спіраллю), каб пад сцяжкай не аказалася злучальных металічных фітынгаў. У выпадку, калі адной бухты недастаткова для вызначанага ўчастка, то падзеліце яго на два крыла, тым самым пазбягаючы схаванай стыкоўкі (см.также артыкул Як выбраць трубы для ацяплення правільна: разбіраемся ў відах злучэнняў і матэрыялах).

Ўдачы!
