Усё, што трэба ведаць пра электрычны кацёл ацяплення з

Па кошту электрычны апал саступае толькі газе, у той жа час электрыфікаваныя ў нашай краіне нават невялікія пасёлкі, а вось з газіфікацыяй справы ідуць не так добра, гэта тлумачыць высокую папулярнасць электрокотлов для ацяплення. Шматлікія вытворцы спрашчаюць задачу спажыўцам і абсталёўваюць кацельны блок дадатковым абсталяваннем, у тым ліку і цыркуляцыйнай помпай.

віды электрокотлов

Катлы можна класіфікаваць па спосабе нагрэву вады, прычым насос для катла ацяплення можа ўсталёўвацца ў прыладу любога тыпу.

Вылучаю такія класы катлоў як:

• прылады, у якіх нагрэў вады выконваецца з дапамогай Тэна. Такія электрокотлы ацяплення даволі грувасткія і калі вада цвёрдая, то накіп досыць хутка пакрые нагреваемая элемент. Лічацца самымі простымі па канструкцыі;

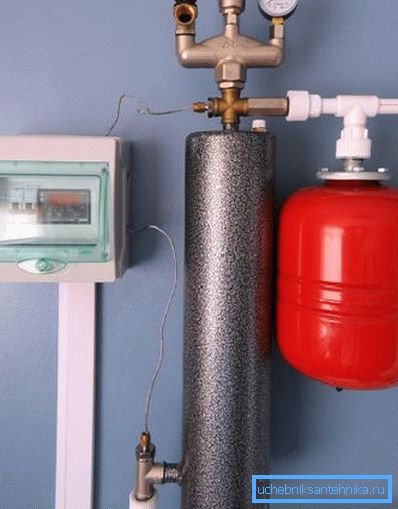

• індукцыйныя - у іх выкарыстоўваецца з'ява электрамагнітнай індукцыі. Награвальны элемент ўяўляе сабой звычайную індукцыйную катушку - на сталёвы стрыжань (які знаходзіцца ў трубе з дыэлектрыка) наматаная дрот, праз якую і праходзіць электрычны ток. Пры ўключэнні катла ток, які праходзіць праз абмотку ток правакуе ўзнікненне току і ў стрыжні, гэта прыводзіць да разагрэве сталёвага стрыжня;

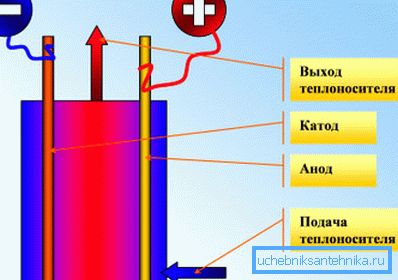

• электродные катлы - могуць працаваць выключна з вадой, так як важны склад цепланосбіта. Вада, у прынцыпе, звычайны правадыр з даволі вялікім супрацівам. У яе апускаюцца 2 правадыра, праз якія затым прапускаецца пераменны ток, вада, як і любы правадыр, разаграваецца. Прылады такога тыпу цыркуляцыйнымі помпамі, як правіла, не абсталёўваюцца.

Што тычыцца цыркуляцыйнага помпы і пашыральнага бачка для сістэмы ацяплення, то магчымыя такія варыянты размяшчэння гэтых элементаў:

• і помпа, і бачок размешчаны ў корпусе катла - такім мадэлям звычайна аддаюць перавагу, калі кацёл будзе размешчаны ў доме, а не ў асобным памяшканні;

• помпа можа быць вынесены за межы корпуса, на эфектыўнасці яго працы гэта не адбіваецца.

Прылада электрокотла і ўстаноўленае дадатковае абсталяванне

Нягледзячы на ​​тое, што мадэляў электрокотлов можна пералічыць не адзін дзясятак, канструкцыя ў агульных рысах застаецца нязменнай.

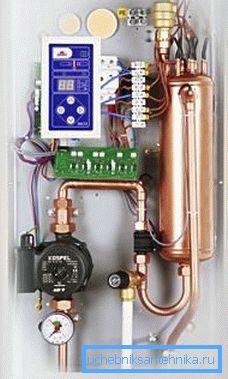

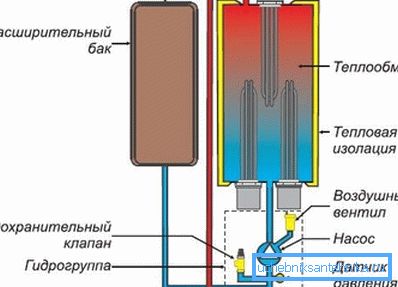

Электрычныя катлы ацяплення з помпай складаюцца з такіх вузлоў (пералік прыведзены для тыпавой Тэнов мадэлі):

• цеплаабменнік - аб'ёмны бак з вадой, у які пагружаныя ТЭНы, бак абавязкова павінен мець завадскую цеплаізаляцыю;

Звярніце ўвагу! Рэгуляванне працы Тэнов катла адбываецца за кошт уключэння рознай колькасці Тэнов. Так, для зніжэння магутнасці аўтаматыка проста адключыць частка з іх.

• у склад гидрогруппы ўваходзіць цыркуляцыйны помпа, манометр, клапан для страўлівання паветра з сістэмы і ахоўны клапан;
• пашыральны бак - патрэбен для таго, каб кампенсаваць змяненне аб'ёму цепланосбіта пры нагрэве.

Звярніце ўвагу! Цыркуляцыйны помпа абавязкова павінен быць размешчаны на трубаправодзе, які падае астуджаны цепланосбіт назад у кацёл. Калі паставіць яго на пададзеную трубу, то высокая тэмпература істотна знізіць яго даўгавечнасць.

Больш падрабязна аб падборы катла і яго ўсталёўцы

Магутнасць сучасных электрокотлов змяняецца ў шырокім дыяпазоне. У продажы можна знайсці як кампактныя мадэлі, магутнасць якіх не перавышае 6 кВт, так і сапраўдных «монстраў», чыя магутнасць набліжаецца да 100 кВт. Зразумела, што такія прылады выкарыстоўваюцца для абагрэву вялікіх плошчаў - у прыватным будаўніцтве не выкарыстоўваюцца.

Падбор магутнасці катла

У агульным выпадку падбор магутнасці любога катла выконваецца зыходзячы з цепластрат кватэры (ці дома), таксама ў разліку ўлічваюцца кліматычныя асаблівасці мясцовасці, тып ўцяплення і т. Д. Прасцей кажучы, разлік вядзецца зыходзячы з таго, каб у пакоях страты цяпла праз вокны і якія агароджваюць канструкцыі ўраўнаважваліся паступленнем цеплавой энергіі ад радыятараў ацяплення.

З дастатковай ступенню дакладнасці патрабаваную магутнасць катла можна вызначыць і па набліжанай залежнасці. Улічваючы, што ўсе сучасныя катлы абсталёўваюцца тэрмарэгулятарамі, магчымае невялікае завышэнне магутнасці не крытычна. Ды і кошт не моцна зменіцца калі падстрахавацца і ўзяць кацёл крыху больш магутны, чым атрымалі па разліку.

Патрабаваная магутнасць вызначаецца з выкарыстаннем такой залежнасці ў формуле W_к = (S • W_уд) / 10,

прынятыя такія абазначэння:

• W_да = Магутнасць катла, кВт;
• S - сумарная ацяпляны пляц, м²;
• W_вуд - ўдзельная магутнасць, для цёплы рэгіёнаў можна прыняць роўнай 1,0, для цэнтральных - 1,1 - 1,15, для паўночных - як мінімум 1,2 $
• 10 - перакладной каэфіцыент.

Калі скарыстацца прапанаванай формулай, то для ацяплення прыватнага дома плошчай, напрыклад, 160 м², размешчанага ў цэнтральнай частцы РФ спатрэбіцца кацёл магутнасцю W_к = (160 • 1,1) / 10 = 17,6? 18 кВт.

Вынік атрымаўся досыць блізкі да рэкамендаваных самімі вытворцамі значэнняў. Так, для плошчы 150 м² рэкамендаваны 19-киловаттный кацёл, разлік даў практычна такое ж значэнне.

Прыведзены самы просты прыклад - ён падыдзе для разліку магутнасці одноконтурный катла. Для падбору двухконтурного прылады трэба ўлічыць яшчэ і выдатак энергіі на падагрэў вады для патрэб ГВС (гарачага водазабеспячэння).

Патрабаванні да праводкі

Досыць сур'ёзнай перашкодай для ўстаноўкі катла сваімі рукамі можа стаць тое, што трэба валодаць хаця б мінімальнымі ведамі ў электратэхніцы. У прыватнасці, трэба разумець, што далёка не кожны кацёл можна падключаць да звычайнай электрасеткі.

Звярніце ўвагу! Аптымальным варыянтам можна лічыць пракладку індывідуальнай сілкавальнай электраліній для катла. Калі тэхнічна гэта зрабіць не ўяўляецца магчымым, то лепш падстрахавацца і не падключаць да звычайнай сеткі прылады магутнасцю вышэй 6-7 кВт.

Наогул працоўнае напружанне электрокотла 220В сустракаецца толькі ў параўнальна маламагутных прылад. Калі праектуецца сістэма ацяплення прыватнага дома, то, хутчэй за ўсё, будзе выкарыстаны кацёл магутнасцю парадку 16-20 кВт, а то і больш. А гэта значыць, што прыйдзецца запитать яго асобна.

Звярніце ўвагу! Катлы магутнасцю больш за 6 кВт абсталююцца сістэмай шматступеннай рэгулявання магутнасці. У пераходныя перыяды (восень-зіма, зіма-вясна) гэта дазваляе знізіць выдаткі электраэнергіі на ацяпленне ў разы.

Грэбаванне падборам перасеку праводкі прывядзе да нагрэву кабеля. У выніку можа аплавілася ізаляцыя і магчымыя наступствы такога развіцця падзей станоўчымі дакладна назваць нельга.

Інструкцыя па падборы дыяметра драты даволі простая. Можна выкарыстоўваць прыблізную залежнасць згодна з якой ток у 1 А запатрабуе перасеку провада плошчай 1 мм².

Напрыклад, трэба вызначыць мінімальныя памеры драты для падлучэння катла магутнасцю 6 кВт, падлучэнне выконваецца да звычайнай сеткі 220 В. Улічваючы паказаную залежнасць, разлік будзе весціся па формуле S = W_к / (U • I),

у формуле прынятыя абазначэння:

• S = плошчу перасеку правадыра, мм²;
• U, I - адпаведна напружанне і сіла току.

У разгледжаным прыкладзе плошчу перасеку правадыра павінна складаць S = 6000 / (8 • 220) = 3,41? Мм? ^ 2.

Такі падыход лічыцца даволі набліжаным. Да таго ж не ўлічваецца такі фактар ​​як, напрыклад, матэрыял правадыра, а гэта таксама ўплывае на максімальна дапушчальную токавую нагрузку. Для выбару кабеля пад больш магутны кацёл пажадана ўсё-ткі выканаць больш дакладны разлік.

У такім выпадку інструкцыя па разліку трохі ўскладніцца:

• перш трэба вызначыць сілу току па кожнай фазе. Разлік вядзецца па формуле I = W_к / (U_л • v3),

дзе U_л - лінейнае напружанне, 380 У ў нашым выпадку;

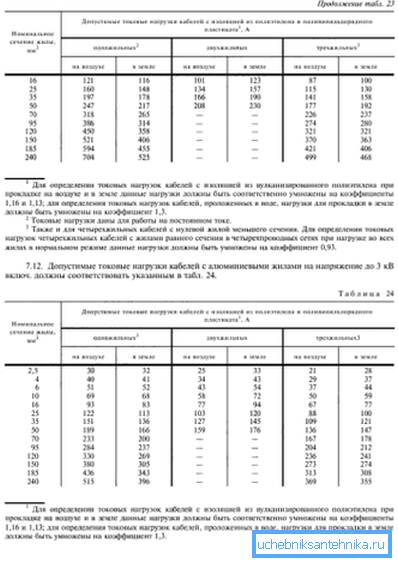

• па Дасце 16442-80 падбіраецца перасек жылы. Пры гэтым трэба ўлічыць які метал выкарыстоўваецца - алюміній альбо медзь, а таксама спосаб пракладкі кабеля - над- або падземны.

Разгледзім прыклад разліку для 3-фазнага катла магутнасцю 22 кВт, падлучэнне будзе выконвацца з дапамогай 3-жыльных кабеля.

Разлік вядзем па прапанаванай методыцы:

• вызначаем сілу току I = 22000 / (380 • v3) = 33,43 А.
• па Дасце 16442-80 падбіраецца перасек жылы, магчымыя 2 варыянты. Калі выкарыстоўваецца медзь, то жыла перасекам 4 мм² цалкам падыдзе, для яе дапушчальная токаў нагрузка складзе 37 А, так што яшчэ і невялікі запас застанецца. Для алюмініевых жыў прыйдзецца перасек жылы павялічыць да 6 мм² - дапушчальная токаў нагрузка ў такім выпадку складзе таксама 37 А.

Апошняе, што засталося зрабіць - падабраць засцерагальнік адпаведнай магутнасці. Можна проста скарыстацца адпаведнымі табліцамі, у якіх для кожнага значэння магутнасці катла указана плошчу перасеку жылы і магутнасць аўтаматычнага засцерагальніка. У згаданым прыкладзе падыдзе аўтамат 35А.

патрабаванні бяспекі

Электрычныя катлы ацяплення з помпай патрабуюць асаблівай увагі на этапе падачы электраэнергіі.

Трэба ўлічыць наступнае:

• магутнасць аўтаматычнага засцерагальніка павінна трохі перавышаць максімальную сілу току пры працы катла;
• зазямленне пры падключэнні абавязкова. Выконваецца зазямленне 3-ці або 5-й жылы ў кабелі;
• провад N (нулявы працоўны) падключаецца да клеммнику шчытка (нулявы шыне);
• зазямленне (РЭ провад на схеме) падключаецца да адпаведнай шыне (маркіроўка «Зямля»).

Звярніце ўвагу! Распаўсюджанай памылкай пры падключэнні з'яўляецца тое, што людзі блытаюць Nи РЭ провада. Так што на гэты момант трэба звярнуць асаблівую ўвагу.

абвязка электрокотла

Пад абвязкай разумеюць увесь працэс падлучэння ад А да Я, гэта значыць не толькі падачу харчавання на кацёл, але і ўстаноўку ўсіх элементаў ацяпляльнай сістэмы (пашыральны бачок, цыркуляцыйны помпа, фільтры, група абароны і т. Д.).

Для дадатковай гнуткасці ў рэгуляванні ацяплення можна выкарыстоўваць схему са змяшальнікаў. Дзякуючы гэтаму тэмпературны рэжым можна рэгуляваць не толькі зменай магутнасці працы катла, але і за кошт змяшальніка з сервоприводом.

Пры ўсталёўцы катла варта прытрымлівацца наступных рэкамендацый:

• пажадана максімальна выдаліць яго ад вадаправода, размяшчаецца электрокотел толькі ў сухім месцы, гэта робіцца, каб пазбегнуць кароткага замыкання;
• кампактны кацёл можа размясціцца на сцяне, у такім выпадку выкарыстоўваюцца дзюбелі альбо анкерных балты. Падлогавыя мадэлі таксама папулярныя, для іх можна абмежавацца простай падстаўкай з дыэлектрыка, вядома, падстава павінна быць роўным;

• пасля гэтага прыступаюць непасрэдна да падлучэння яго да ацяпляльнай сістэме. Натуральна, падача вады на час мантажу спыняецца. Само падлучэнне нескладанае, выкарыстоўваюцца раздымныя злучэнні, так што пры неабходнасці дэмантаваць кацёл складанасці не складзе. Помпы для катлоў ацяплення ўсталёўваюцца бліжэй да катла на обратку;
• затым надыходзіць чаргу электрычнай часткі. З разлікам мы разабраліся ў папярэдніх раздзелах, адзінае, што трэба адзначыць - провада лепш размяшчаць у кабель-каналах. Вядома, усё кабелі добра ізаляваныя, але дадатковая абарона лішняй не будзе. У якасці кабель-канала можна выкарыстоўваць гафрыраваны гнуткі трубаправод.

Звярніце ўвагу! Калі скокі напругі ў сеткі нярэдкія, то падключэнне трэба выконваць праз стабілізатар.

• пасля гэтага застаецца толькі запоўніць сістэму вадой і праверыць герметычнасць.

падвядзенне вынікаў

Электрокотлы з помпамі - выдатны выбар для ацяплення дома ў тых раёнах, дзе адсутнічае цэнтралізаваная падача газу, а жадання выкарыстоўваць цвёрдапаліўныя аналагі няма. Яшчэ на этапе вытворчасці вытворца дапаўняе кацёл такімі элементамі як пашыральны бачок і цыркуляцыйны помпа, за кошт гэтага працэс мантажу ацяпляльнай сістэмы некалькі спрашчаецца.

На відэа паказаны прыклад падлучэння электрокотла магутнасцю 6 кВт.
