Ўстаноўка алюмініевых радыятараў ацяплення: выбар тыпу

Алюмініевыя батарэі нашмат лягчэй, чым звычайныя чыгунныя, так што ўсталяваць іх можна і самастойна, без старонняй дапамогі. Эфектыўнасць працы ацяпляльнага прыбора залежыць яшчэ і ад правільнасці яго мантажу, так што на гэтым пытанні варта спыніцца падрабязней.

падрыхтоўчы этап

Перад тым як усталяваць алюмініевы радыятар сваімі рукамі трэба вызначыцца з некалькімі момантамі:

• пераканацца ў тым, што цеплавая магутнасць прыбора дастатковая. Можа скласціся такая сітуацыя, што набытая батарэя валодае недастатковай цеплааддачай з-за невысокай тэмпературы цепланосбіта на ўваходзе. У такім выпадку трэба будзе проста дадаць некалькі секцый, пра тое, як гэта зрабіць, расказана ніжэй;

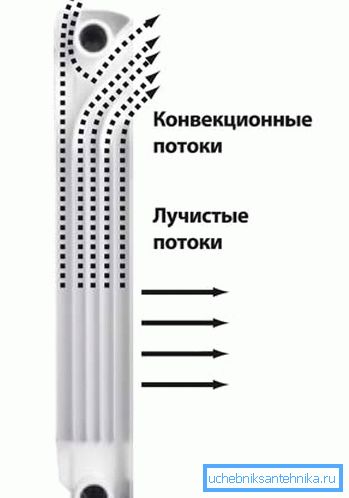

• праверыць адпаведнасць памераў. Сучасныя ацяпляльныя прыборы перадаюць цяпло ў пакой не толькі за кошт выпраменьвання з паверхні, але і за кошт канвекцыі, так што падваконнік не павінен размяшчацца занадта блізка да яе;

Звярніце ўвагу! Форма алюмініевага оребренной тлумачыцца як раз тым, што неабходна накіраваць струмень паветра знізу-уверх.

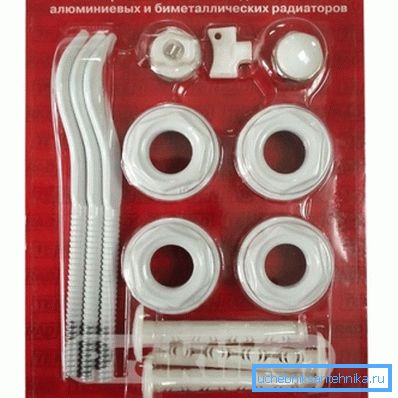

• вызначыцца з тыпам крапяжу. У прынцыпе, у камплекце звычайна ідуць мацавання для таго, каб проста падвесіць ацяпліцель на сцяну. Але часам лепш набыць асобныя кранштэйны для падлогавага мацавання (тым больш, што кошт у іх капейкавая), такі варыянт падыдзе калі батарэя усталёўваецца ў тонкай перагародкі з гіпсокартона або проста не хочацца свідраваць адтуліны ў сцяне.

Выбар тыпу падлучэння

Перад тым як мантаваць алюмініевыя радыятары ужо павінен быць вырашана пытанне з тыпам падключэння. Ад гэтага наўпрост залежыць цеплааддача ацяпляльнага прыбора.

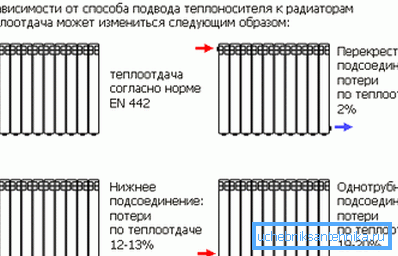

Магчымыя такія варыянты падлучэння ацяпляльнага прыбора як:

• дыяганальнае (яно ж перакрыжаванае) - пры гэтым падача цепланосбіта ажыццяўляецца з верхняй частцы ацяпляльнага прыбора, а выходзіць астуджаны цепланосбіт з процілеглага боку знізу. Дзякуючы гэтаму батарэя выграваецца раўнамерна, а страты складаюць не больш за 2%;
• пры аднабаковым падключэнні страты крыху больш, да 5%;

Звярніце ўвагу! Калі колькасць секцый ацяпляльніка перавышае 12, то аднабаковае падлучэнне неэфектыўна. Справа ў тым, што далёкія секцыі пры такім спосабе падлучэння проста не будуць прагравацца.

• пры ніжнім падключэнні (падача і обратку з розных бакоў) страты складаюць да 12-13%;
• ніжняе аднабаковы падлучэнне найбольш нявыгадна з пункту гледжання цеплааддачы батарэі. Страты могуць скласці да 20%, затое трубы можна схаваць пад падлогай, таму такі спосаб падлучэння таксама часта выкарыстоўваецца.

тэхналогія ўстаноўкі

Увесь працэс можна падзяліць на 2 этапы - спачатку усталёўваецца крепеж пад батарэю, а потым ён проста наважваецца на кранштэйны і падключаецца да падачы і обратку. Пасля гэтага застанецца толькі праверыць герметычнасць злучэнняў і не забыцца зачыніць непатрэбныя адтуліны па баках. Калі патрабуецца даданне дадатковых секцый, то гэтая працэдура выконваецца да ўстаноўкі крапяжоў ў сцяне.

даданне секцыі

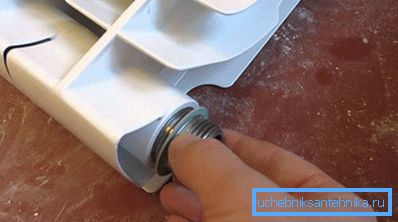

Для дадання дадатковай секцыі да радыятара спатрэбіцца 2 ніпель з левай і правай разьбой з 2 бакоў, таксама патрэбныя тэрмаўстойлівыя пракладкі для дадатковай герметычнасці.

Інструкцыя па даданні секцыі да батарэі выглядае так:

• ацяпляльны прыбор трэба пакласці на падлогу, стол або любую іншую гарызантальную паверхню;
• затым ніпелі ўстаўляюцца ў адтуліны на радыятары, пры гэтым, не забудземся пра пракладках;
• да іх прыстаўляецца дадатковая секцыя і паварочваючы ніпелі секцыя паступова прыціскаецца да батарэі;
• пры гэтым трэба абодва ніпель паварочваць паступова, літаральна па 1-2 абароту, гэта неабходна для таго, каб секцыя ня перакасілася і ня дэфармаваўся метал калектара.

Пасля дадання секцый застанецца толькі праверыць герметычнасць стыкаў і можна пераходзіць да ўсталёўкі ацяпляльнага прыбора.

Ўстаноўка і падключэнне радыятара

Часцей за ўсё выкарыстоўваецца толькі насценны крепеж для алюмініевых радыятараў, іх вага ў разы менш, чым у чыгунных, так што дадатковая апора знізу проста не патрэбна.

Лік мацаванняў залежыць ад таго, колькі секцый у ацяпляльным прыборы, таксама мацавання ўсталёўваюцца не толькі ў верхняй, але і ў ніжняй частцы прыбора. Пры колькасці секцый да 9 у верхняй частцы прыбора усталёўваецца толькі 1 мацаванне, а ў ніжняй - 2. Больш падрабязныя дадзеныя - у табліцы.

Залежнасць колькасці кранштэйнаў ад колькасці секцый радыятара

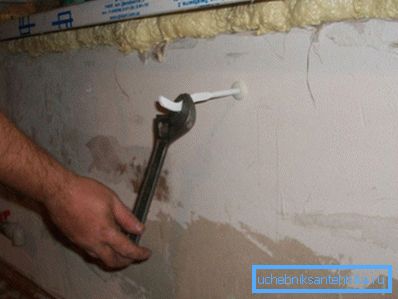

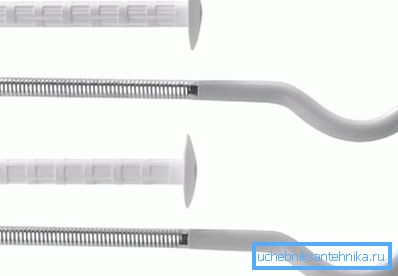

Што тычыцца таго, як правільна ўсталяваць алюмініевы радыятар ацяплення, то праца пачынаецца з разметкі адтулін пад мацаванні. Нягледзячы на ​​малы вага ацяпляльнага прыбора выкарыстоўваць лепш за ўсё анкерных мацавання. Пад мацаванне проста высвідроўваюцца адтуліну, далей у яго ўстаўляецца пластыкавая частка, і затым у яго з высілкам ўстаўляецца металічны кранштэйны.

Пры гэтым пластыкавая ўстаўка пашыраецца і надзейна фіксуецца за кошт сілы трэння. Гэтага цалкам дастаткова для таго, каб вытрымаць нагрузку не толькі ад алюмініевай, але і ад больш цяжкай батарэі.

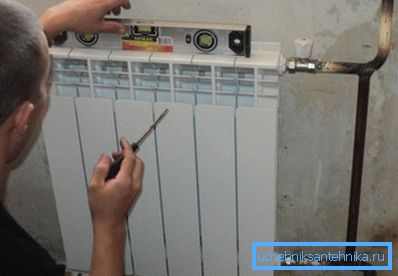

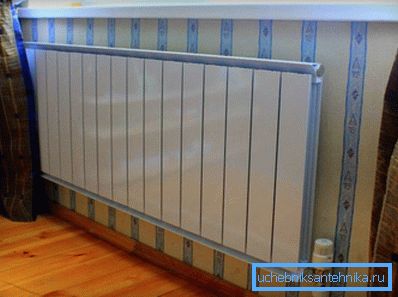

Пасля гэтага застаецца толькі вырашыць пытанне, як павесіць алюмініевы радыятар. Адзінае патрабаванне на гэтым этапе - выраўнаваць яго па будаўнічым ўзроўню. Пры моцным перакосе прагрэў ацяпляльнага прыбора істотна пагоршыцца, а значыць і цеплааддача стане менш.

Пры падключэнні да падачы і обратку рэкамендуецца выкарыстоўваць шаравыя краны, для таго, каб пры працёку мець магчымасць аператыўна перакрыць доступ цепланосбіта ў радыятар. Каб праца ацяпляльнай сістэмы не парушылася спатрэбіцца прылада байпаса (перамычкі), што дазволіць цепланосбіта цыркуляваць у абыход адключанага ацяпляльнага прылады.

падлогавыя кранштэйны

Такі тып мацаванняў выкарыстоўваецца ў тых выпадках, калі сценка ня валодае дастатковай апорнай здольнасцю або з-за памеру ацяпляльнага прыбора няма сэнсу падвешваць яго (у выпадку з невысокімі радыятарамі).

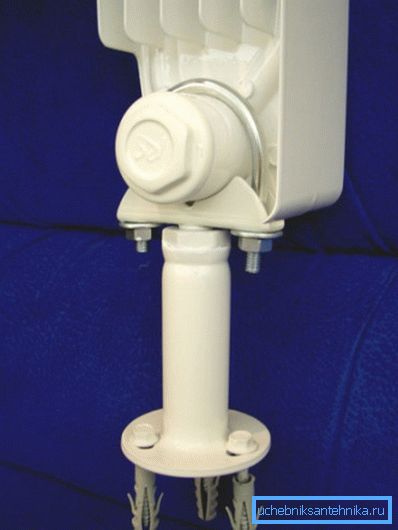

Канструкцыя кранштэйнаў такога тыпу падобная - гэта пластыкавая альбо металічная ножка з шырокай падэшвай (для большай устойлівасці), у верхняй частцы ёсць паглыбленне для ўстаноўкі радыятара і фіксавальная клямка. Часам замест клямары выкарыстоўваецца невялікая гнуткая ланцуг (канструктыўна падобная на ланцуг бензапілы). Фіксацыя неабходна для таго, каб радыятар не ўпаў пры выпадковым кантакце з ім.

У выпадку з падлогавым мацаваннем задача, як ўсталёўваць алюмініевыя радыятары, вырашаецца прасцей. Пры ліку секцый да 12-15 спатрэбіцца 2 кранштэйна, пры большым ліку як мінімум 3. Мацаванні размяшчаюцца на падлозе, як правіла, прадугледжана іх фіксацыя анкерамі ці звычайнымі саморезы (у выпадку з драўляным падлогай).

Падлогавае мацаванне звычайна выкарыстоўваецца для невысокіх альбо сярэдняй вышыні ацяпляльных прыбораў. Пры межосевом адлегласці звыш 500 мм для надзейнасці рэкамендуецца паверсе ўсё ж прымацаваць батарэю да сцяны. Самае мацаванне ў такім выпадку неабходна толькі для ўстойлівасці ацяпляльнага прыбора, уся нагрузка будзе прыходзіцца на падлогавыя кранштэйны.

У завяршэнне

Працэс ўстаноўкі алюмініевых мадэляў практычна не адрозніваецца ад ўстаноўкі звычайных чыгунных або біметалічных батарэй. Выкарыстоўваюцца тыя ж віды мацаванняў, ды і тэхналогія застаецца той жа. Акрамя стандартных насценных кранштэйнаў могуць прымяняцца і падлогавыя мацавання, часам гэта адзіны магчымы варыянт ўстаноўкі. Прапанаваная інфармацыя дапаможа не толькі ўсталяваць батарэю правільна, але і выбраць прыдатны тып мацавання.

На відэа ў гэтым артыкуле паказаны працэс зборкі і ўстаноўкі алюмініевага радыятара.
