Ўстаноўка батарэй ацяплення ў кватэры: як змантаваць

Сістэма абагравання - адна з найважнейшых інжынерных сетак любога жылля. Ад таго, наколькі правільна ўсталяваныя радыятары і трубы, залежыць тэмпература ў памяшканні і эфектыўнасць выкарыстання цепланосбіта. Калі пры правядзенні рамонту вы вырашылі зэканоміць і сваімі рукамі ўсталяваць батарэі ацяплення ў кватэру, дапаможа падрабязная інструкцыя, з якой вы можаце азнаёміцца ​​ніжэй.

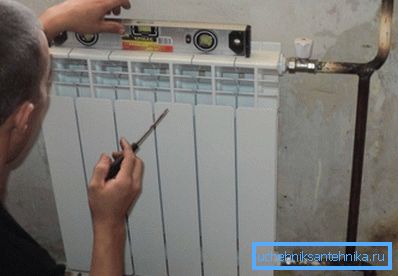

Ўстаноўка батарэй - адказная працэдура

падрыхтоўка

Перад тым як выбіраць, купляць і ўсталёўваць батарэі ацяплення для кватэры, неабходна грунтоўна падрыхтавацца.

Перш за ўсё, варта высветліць, якая менавіта схема абагрэву рэалізавана ў вашым жыллё.

Сучасным інжынерам вядомыя дзве асноўныя разнавіднасці:

  • однотрубная сістэма ацяплення дома - характэрная для большасці гарадскіх кватэр старой пабудовы, падлучаных да цэнтралізаванай сістэме падачы цепланосбіта (хоць бываюць і выключэнні);

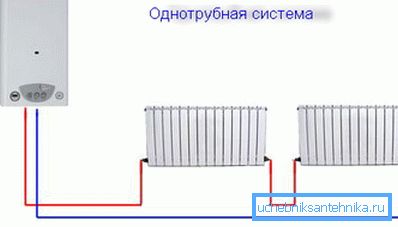

Однотрубная схема ацяплення
  • двухтрубная - больш сустракаецца ў сучасных дамах, абсталяваных індывідуальнымі катламі.

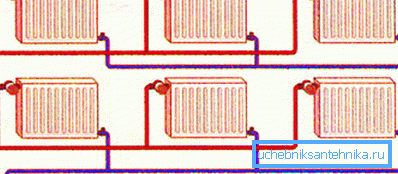

Схема падлучэння радыятараў да двух трубам

Звярніце ўвагу! У залежнасці ад колькасці якія падводзяць трубаправодаў і неабходна набываць фурнітуру: фітынгі, фільтры для труб, запорную арматуру і гэтак далей. Таму, калі вы няправільна вызначылі сістэму, можа альбо не хапіць дэталяў, альбо застацца шмат лішніх.

інструменты

Для таго каб ўстаноўка радыятараў была выкананая больш якасна, трэба выкарыстоўваць наступныя прылады:

  • дынамаметрычным ключы, з дапамогай якіх можна сапраўды дазаваць высілак пры закручванні згонаў;

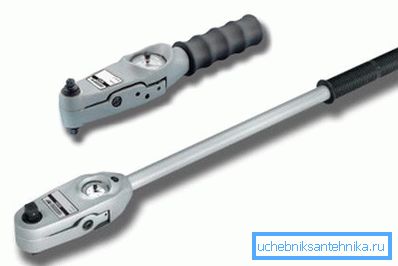

На фота - дынамаметрычным ключы
  • ўшчыльняючымі матэрыялы, якія прадухіляць з'яўленне працёкаў у месцах стыкоўкі труб з батарэямі.

неабходная фурнітура

Разгледзім больш падрабязна пра тое, якія яшчэ дэталі, акрамя радыятараў ацяплення, могуць спатрэбіцца:

  1. байпас. Неабходны пры однотрубной сістэме падключэння. Ўяўляе сабой трубу, якая злучае які ўваходзіць і выходзіць адрэзкі трубаправода, абмінаючы саму батарэю. Дазваляе арганізаваць больш раўнамернае перацяканне цепланосбіта, а таксама дае магчымасць замяніць або адрамантаваць пашкоджаны радыятар без спынення працы ўсёй ацяпляльнай сеткі.
  2. фурнітура. Сюды ўключаюцца перахаднікі, траякі, муфты, куткі і гэтак далей. Іх колькасць і разнавіднасці вызначаюцца ў залежнасці ад канфігурацыі трубаправодаў у кватэры і выкарыстоўванай схемы іх мантажу.

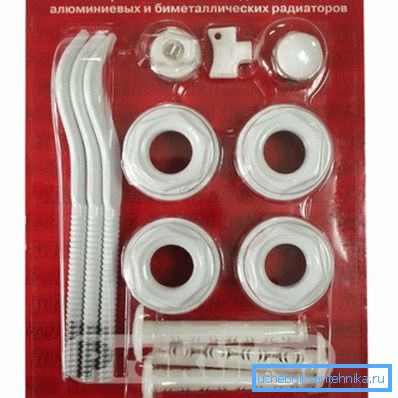

    Фурнітура для батарэй можа прадавацца ў камплекце

  3. запорная арматура. Калі вы не валодаеце дастатковым вопытам мантажу сетак ацяплення, мэтазгодна набыць стандартныя краны, якія выкарыстоўваюцца для стыкоўкі труб з радыятарамі. Навамодныя сістэмы з аўтаматычнымі або шаравымі клапанамі больш складаныя ва ўсталёўцы і патрабуюць ад мантажніка вызначаных ведаў і вопыту. Пры куплі абавязкова пераканайцеся, што параметры разьбы і памеры кранаў, труб і радыятараў супадаюць.
  4. крапежныя кранштэйны. Іх канструкцыя залежыць ад вашых пераваг, аднак, тут таксама неабходна ўлічыць канструкцыю батарэі. Напрыклад, для чыгунных вырабаў неабходныя гакі больш трывалыя, чым для алюмініевых.

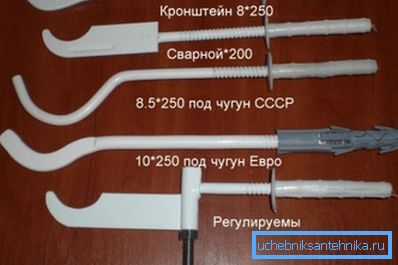

Разнавіднасці кранштэйнаў для ўстаноўкі батарэй

Савет! Выбіраючы дзюбелі і анкерных балты, трэба памятаць, што ім прыйдзецца вытрымаць не толькі вага самага радыятара, але і масу якая працякае па іх вады. Паклапаціцеся аб значным запасе трываласці.

  1. паветраны клапан (Кран Маеўскага). Гэты неабходны элемент усталёўваецца ў верхняй часткі батарэі ацяплення і ўжываецца для выдалення паветраных коркаў, якія ўтвараюцца пасля залівання цепланосбіта ў сістэму.

Выбар месца мантажу

Памятаеце, што гравітацыйная сістэма ацяплення (дзе ток вадкасці арганізуецца не пасродкам помпы, а дзякуючы рознасці тэмпературы і ціску цепланосбіта) павінна мантавацца пад ухілам у бок ад паступлення гарачай вадкасці да яе высновы, інакш у батарэях ўвесь час будуць утварацца паветраныя коркі.

Найбольш распаўсюджанае месца ўстаноўкі радыятараў - пад аконнымі праёмамі, бо менавіта яны з'яўляюцца крыніцамі паступлення халоднага паветра. Панэль ацяплення трэба размяшчаць так, каб яе сярэдзіна прыпадала на цэнтр аконнага блока. Гэта патрабаванне не абавязкова, аднак, устаноўленая такім чынам батарэя будзе больш арганічна глядзецца ў інтэр'еры пакоя.

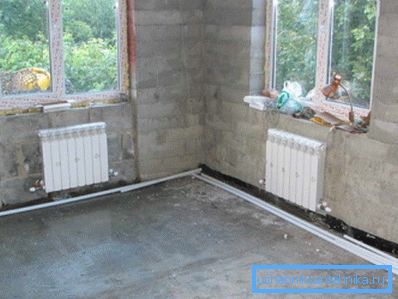

Найлепшае месца размяшчэння батарэі - пад аконным праёмам

Наступныя ўмовы павінны быць выкананы няўхільна:

  • адрэзкі труб, якія падводзяць цепланосбіт да радыятара, мантуюцца пад ухілам ад 0,005 да 0,01 (гэта значыць, што на кожны метр трубаправода адхіленне ад гарызанталі складае 5 мм);
  • мінімальная адлегласць ад ніжняй абзы батарэі да падлогі - 10 см;
  • мінімальная адлегласць ад верхняй часткі радыятара да падваконніка - 10 см;
  • мінімальная адлегласць ад паверхні сцяны да батарэі - 5 см.

Гэтыя лічбы важныя тым, што забяспечваюць натуральную канвекцыю (змешванне) паветра ў памяшканні. Таксама памятайце аб захаванні вертыкаляў і гарызанталяў пры замацаванні батарэі.

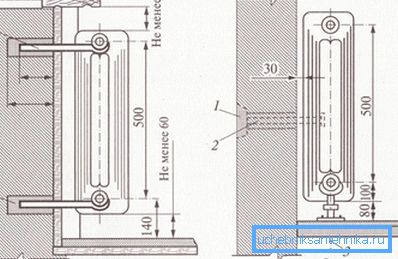

Схема мантажу радыятара ацяплення

Савет! Для павышэння эфектыўнасці работы сістэмы ацяплення, на сцяну за радыятарам можна наклеіць ліст теплоотражающего матэрыялу альбо пакрыць паверхню адмысловым складам, якія маюць нізкі каэфіцыент цеплаправоднасці.

ўстаноўка кранштэйнаў

Усе сучасныя радыятары мантуюцца з секцый. Іх колькасць залежыць ад матэрыялу батарэі і плошчы обогреваемой пакоя. Тэма разліку магутнасці не будзе разглядацца ў рамках гэтага матэрыялу, але вам трэба ведаць, што 1 м2 павінен утрымлівацца адным кранштэйнам.

Іх можна вырабіць самастойна з жалезных прутов прыдатнай таўшчыні або набыць у краме. Часта з сучаснымі алюмініевымі, сталёвымі або біметалічныя радыятары ў камплекце ўжо ідуць дэталі, з дапамогай якіх ажыццяўляецца іх мантаж.

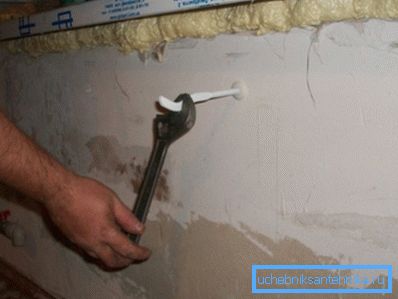

Ўстаноўка кранштэйнаў для радыятара ацяплення - важны этап працы

Ўстаноўка крапежнай фурнітуры адбываецца па наступнай схеме:

  • пазначаюцца месцы свідравання адтулін (кожны крук павінен знаходзіцца паміж секцыямі батарэі);
  • высвідроўваюцца адтуліны (тут трэба выконваць акуратнасць, каб не зрушыць свердзел ў той ці іншы бок);
  • у адтуліну ўстаўляецца дзюбель, пасля чаго ўкручваецца кранштэйны (некаторыя разнавіднасці фурнітуры замацоўваюцца анкерамі: у гэтым выпадку дзюбелі не выкарыстоўваюцца).

Звярніце ўвагу! Гэты этап працы з'яўляецца ці ледзь не самым важным, так як ад правільнасці яго правядзення залежыць, наколькі правільна батарэя «ляжа» на прадугледжанае для яе месца.

мантаж

Перад пачаткам працы неабходна перакрыць ацяпляльны контур і выдаліць з яго цепланосбіт. Для гэтага служаць краны, якія размешчаны альбо ў кватэры (калі ваша жыллё абсталявана індывідуальнай сістэмай ацяплення), альбо ў склепе (у выпадку падключэння да цэнтральнага ацяплення).

Пасля гэтага мэтазгодна яшчэ раз праверыць, ці правільна ўсталяваны крапежных элементаў на сцяне. Для гэтага служыць вадзяной або лазерны ўзровень. Памятаеце, у крыва усталяванай батарэі цепланосбіт будзе цыркуляваць няправільна, што прывядзе да нераўнамернага абагравання і адкладу соляў, раствораных у вадзе.

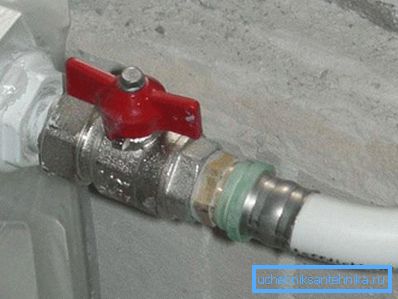

Месца злучэння батарэі з трубой

Сам працэс ўстаноўкі не ўяўляе складанасцяў:

  • усталёўванае выраб вызваляецца ад усіх заглушак, якія перашкаджаюць пранікненню пылу ў патрубкі;
  • у верхняй частцы замацоўваецца кран Маеўскага;
  • падключаецца байпас (калі выкарыстоўваецца однотрубная сістэма ацяплення);
  • батарэя наважваецца на кранштэйны і стыкуецца з трубаправодамі.

Злучэнне вырабляецца з дапамогай спецыяльных утулак - згонаў, якія загадзя наварочваюцца на трубы. Месцы стыкаў герметызуюцца пакуллем і сіліконавым герметыкам. Маючы вопыт у газавай зварцы, можна прыварыць трубы (гэты спосаб падыходзіць не для ўсіх радыятараў ацяплення).

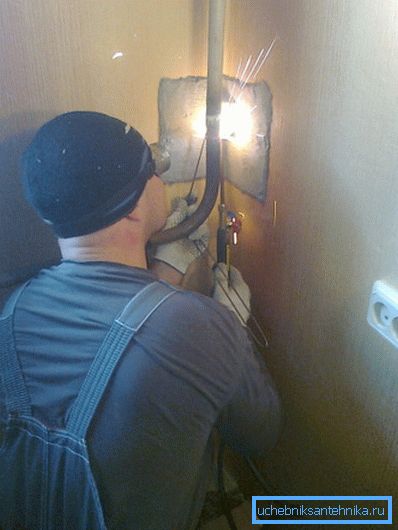

Газавая зварка - надзейны, але працаёмкі спосаб устаноўкі радыятараў

Савет! Калі вы робіце мантаж алюмініевых або сталёвых батарэй, рэкамендуецца не здымаць з іх ўпакоўку да заканчэння будаўніча-мантажных работ у пазбяганне пашкоджання паверхні.

Па заканчэнні мантажу батарэй вырабляецца, так званая, апрасоўка ацяпляльнай сеткі. Для гэтага неабходны спецыяльны апарат, цана якога дастаткова высокая, каб купляць яго дзеля адной аперацыі. Таму мэтазгодна звярнуцца па дапамогу ў ЖЭК або спецыялізаваную кампанію.

выснову

Цяпло ў хаце залежыць не толькі ад абранай мадэлі і якасці ўстаноўкі батарэй ацяплення. Варта прыняць да ўвагі яшчэ мноства іншых нюансаў: склад цепланосбіта, наяўнасць тэрмарэгулятараў і гэтак далей. Больш падрабязна пра мантаж кліматычнага абсталявання вы можаце даведацца з відэа, размешчанага ніжэй.
