Ўстаноўка газавага катла ў доме самому

Калі вы вырашылі ацяпляць свой дом агрэгатам, які працуе на прыродным газе, то перш, чым выканаць мантажныя работы давядзецца аформіць некаторыя дакументы. Перш за ўсё, гэта праект газіфікацыі вашага жылля. У нашай краіне падобную дакументацыю і дазвол на пуск газу даюць газазабеспячальныя кампаніі. У праекце паказана, дзе павінна стаяць абсталяванне, а таксама якім параметрах павінна адпавядаць памяшканне, у якім вырабляецца ўстаноўка газавага катла ў доме сваімі рукамі. Праектанты падбіраюць тып і магутнасць катла. Аформіўшы ўсе неабходныя дазволы і дакументы, і прывёўшы памяшканне ў адпаведнасці з праектам, можна купляць газавы кацёл і пачынаць яго мантажы.

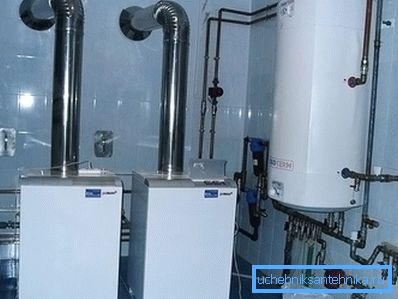

Разнавіднасці і прызначэнне

Разнавіднасці і прызначэнне

Існуе дзве разнавіднасці газавых катлоў: падлогавыя і навясныя (насценныя). Яшчэ катлы дзеляцца на дымоходные і бездымоходные.

Для ўстаноўкі дымоходных катлоў неабходна выканаць мантаж коміна, які павінен быць вышэй канька даху на 0,5 м. Такое патрабаванне існуе таму, што прадукты згарання прыроднага газу маюць вялікую таксічнасць і імі можна атруціцца. Перад пачаткам ўзвядзення коміна азнаёмцеся з гэтым часткай інструкцыі да катла і праектным рашэннем.

Комін можа быць зроблены з цэглы, металу або азбестацэменту. Для недапушчэння адукацыі кандэнсату, трубы з металу дадаткова ўцяпляюць. Дыяметр трубы коміна абавязкова павінен адпавядаць дыяметру коміна ў катле і мець не больш за тры паваротаў трубы.

Пры ўсталёўцы бездымоходных катлоў у сцяне робіцца адтуліну за катлом, у якое мантуецца газоотводящее прылада. З вонкавага боку яно прыкрываецца спецыяльным грыбком.

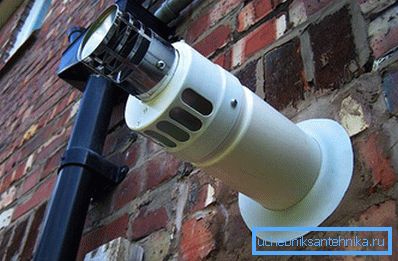

Кааксіяльны комін для газавага катла

У залежнасці ад магутнасці выбіраецца памяшканне, у якім усталёўваюць газавы кацёл:

  1. Магутнасць да 60 кВт - ўстаноўка магчымая ў любым нежылым памяшканні дома.
  2. Магутнасць да 150 кВт - усталёўваюць у спецыяльна падрыхтаваным памяшканні (міні-кацельня) на любым паверсе дома. Чаму гаворка ідзе пра шматпавярховых дамах? Таму што катлы такой магутнасці ўжываюць для ацяплення вялікіх дамоў.
  3. Магутнасць да 300 кВт - усталёўваюць у кацельні, размешчанай на першым ці цокальным паверсе.

Агульнымі патрабаваннямі для ўсіх памяшканняў, у якіх усталёўваецца ацяпляльнае газавае абсталяванне, з'яўляюцца:

  • Вышыня столяў 2,5 м.
  • Аб'ём 4-15 м2.
  • Дзверы шырынёй ад 80 см.
  • Наяўнасць натуральнага асвятлення (вокны).
  • Вогнеўстойлівасць памяшкання 0,75 гадзіны.
  • У ніжняй частцы дзвярэй павінна быць вентыляцыйная рашотка. Яе велічыня разлічваецца так: на 1 кВт магутнасці прыходзіцца 8 см2 плошчы кратаў.

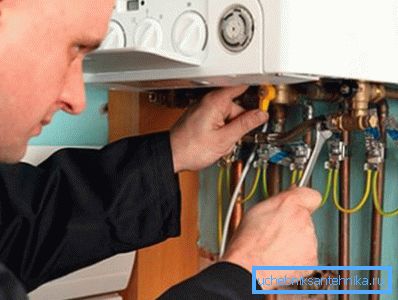

мантаж абсталявання

мантаж абсталявання

Пасля афармлення ўсіх неабходных фармальнасцей можна купляць кацёл. Для спрашчэння мантажу абсталявання лепш купляць кацёл, у якога патрубкі падачы і обратку выходзяць у напрамку сістэмы ацяплення (падлогавая мадэль).

Важна абавязкова праверыць, ці ёсць у катла сертыфікат. Ня сертыфікаванае абсталяванне мясцовы Гаргаз ніколі не прыме.

Калі ўсё гатова да мантажу, паўстае пытанне: хто будзе мантаваць абсталяванне і як усталяваць гэта абсталяванне. У нашай краіне няма жорсткіх патрабаванняў да мантажнікі. Пры наяўнасці вызначаных ведаў, уменняў і інструмента гэта можна зрабіць самому. Гэта да таго ж зэканоміць немалую грашовую суму. Спецыялістаў з гаргазу неабходна запрашаць толькі для падлучэння газу і першага пуску катла.

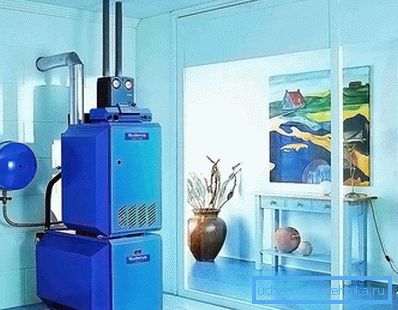

Ўстаноўка падлогавага катла

Ўстаноўка падлогавага катла

Для пачатку варта ўсвядоміць, што пры мантажы любога ацяпляльнага абсталявання неабходна захоўваць меры тэхнічнай і пажарнай бяспекі. Таму усталёўваюць падлогавы кацёл на трывалую, жорсткую і негаручых паверхню. Гэта можа быць ліст ацынкаванага жалеза, бетонны п'едэстал або ліст азбесту. Апошні можна слаць ў кацельні, куды жыхары заходзяць досыць рэдка, паколькі азбест вылучае концерогенные рэчывы. Трывалым падстава пад катлом павінна быць таму, што вага абсталявання некалькі дзясяткаў кілаграм.

Кацёл павінен быць усталяваны на адлегласці 10 гл ад сцяны з негаручых пакрыццём. Калі сцяна пажаранебяспечнага, то ў вобласці катла яе варта адштукаваць негаручых матэрыялам.

Пасля ўстаноўкі катла на месца неабходна выставіць яго па ўзроўні, каб не было перакосаў, якія могуць перашкодзіць яго нармальнай працы. Пасля чаго падлучаюць абсталяванне да сістэмы ацяплення. На обратку, перад уваходам у кацёл, мантуюць фільтр грубай ачысткі, які затрымлівае ад траплення ў кацёл ўсё смецце з вадаправоднай сістэмы. На падачы, пасля катла, усталёўваюць групу бяспекі, пашыральны бак і цыркуляцыйны помпа (пры неабходнасці).

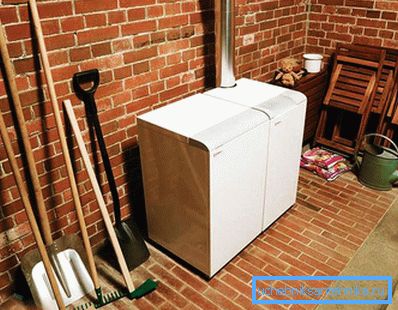

Падлогавы газавы кацёл

Далучэнне да коміна ажыццяўляецца адрэзкам трубы даўжынёй не больш за 25 см. Усё злучэнні коміна павінны быць надзейна заізаляваць каб пазбегнуць траплення ўгарным газаў у дом. Перад далучэннем да коміна неабходна праверыць цягу ў ім.

Па заканчэнні мантажу можна запрашаць газаўшчыкоў для падлучэння газу да катла. Робяць гэта металічнай трубой на згон або разборным злучэнні. Гэтыя ж спецыялісты правяраюць правільнасць мантажу і ажыццяўляюць першы пуск катла. Затым выпісваюць акт запуску ў эксплуатацыю.

Больш пра асаблівасці ўстаноўкі падлогавага катла вы можаце даведацца з гэтага відэаматэрыялу:

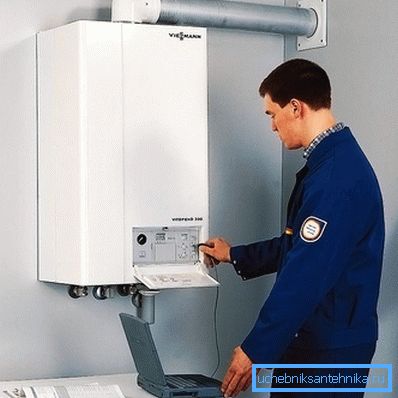

Ўстаноўка насценнага катла

Ўстаноўка насценнага катла

Паслядоўнасць работ нічым не адрозніваецца ад мантажу падлогавага катла. Адрозненне ў тым, што замест падлогі варта выбіраць трывалую сцяну, якая здольная вытрымаць вагу катла, напоўненага вадой.

Адлегласць ад катла да падлогі складае 80 см, а акенца гарэлкі павінна быць на ўзроўні вачэй. Такім чынам, атрымліваецца, што крапежную планку варта ўсталяваць на вышыні прыкладна 160 см. Яе таксама трэба выраўнаваць па ўзроўні, каб кацёл вісеў роўна і працаваў бесперабойна.

Калі кацёл турбірованный, то труба павінна мець невялікі нахіл ўніз для сцёку кандэнсату, які ўтвараецца пры газоотведении. Дымоходная кацёл далучаюць да дымавой трубе, гэтак жа, як і падлогавы кацёл.

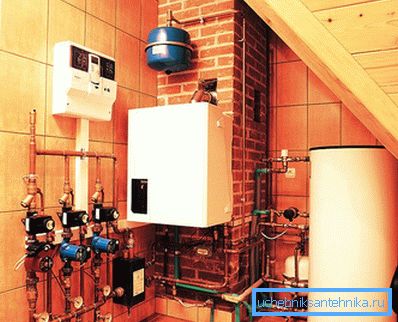

кацельня

Перад падключэннем катла да сістэмы ацяплення прамываем яго ад магчымых забруджванняў, якія трапілі туды пры транспартоўцы. Асабліва калі ахоўныя каўпачкі былі знятыя. Для прамывання падлучаюць ваду да аднаго з патрубков і чакаем, калі яна пальецца з іншага выйсця. Далучэнне да сістэмы ацяплення ажыццяўляецца ў залежнасці ад размяшчэння выхадаў падачы і обратку. Не забываем пра фільтры, групе бяспекі, больш шырока баку.

І, зразумела, апошнюю кропку ў мантажы ставяць прадстаўнікі газавай кампаніі, якія падлучаюць газ, правяраюць правільнасць мантажу і робяць першы запуск.

Лепш адзін раз убачыць, як усталяваць насценны кацёл, чым мноства разоў прачытаць пра гэта. Прапануем вам прагледзець відэа пра асаблівасці ўстаноўкі катла на сцяну:

Відавочна, што выканаць гэтыя працы самастойна не так ужо складана. Але калі ў вас няма вопыту абыходжання з інструментамі і дакладнага ўяўлення аб тым, як трэба выконваць працу, то лепш паклікаць спецыялістаў. Тым больш што можна знайсці працаўнікоў па прымальнай цане.

схемы

Ніжэй прыведзены схемы катлоў, іх абвязкі і ўстаноўкі кааксіяльнага коміна:

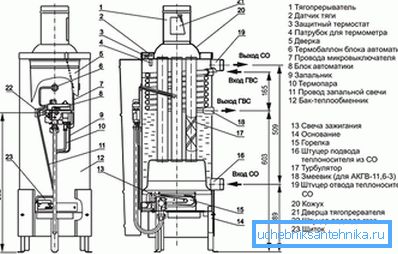

Схема прылады падлогавага газавага катла

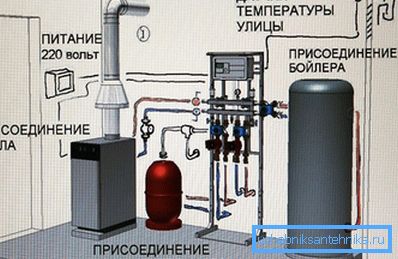

Схема ўстаноўкі газавага катла з бойлерам

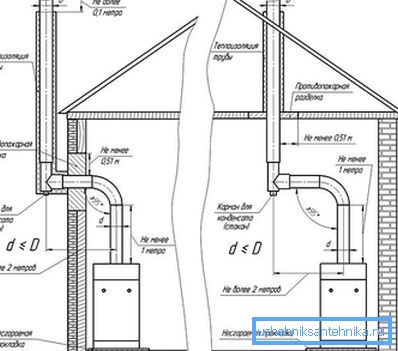

Схема мантажу дымавых труб

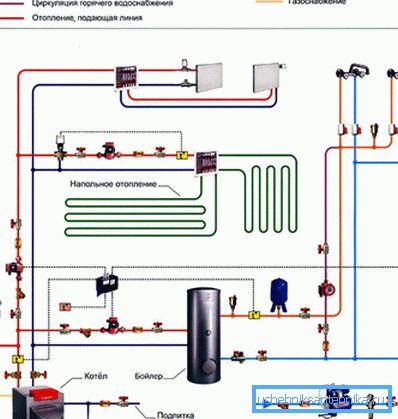

Абвязка катла ацяплення

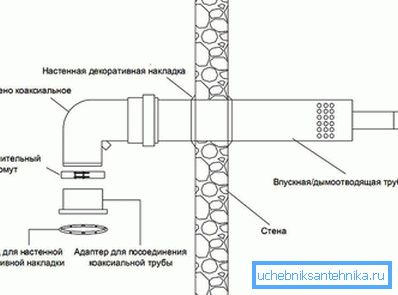

Зборка кааксіяльнага коміна

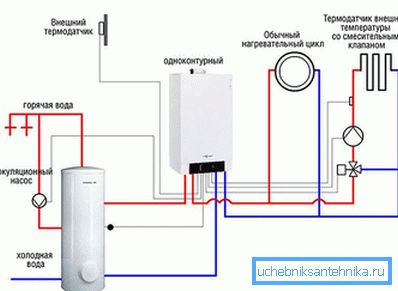

Одноконтурный катле з бойлерам

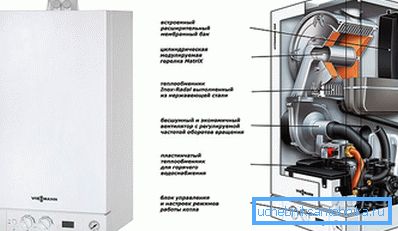

Схема насценнага двухконтурного катла
