Ўстаноўка газавых катлоў ацяплення: 4 кроку да цяпла і

Адным з найбольш адказных этапаў работы па канструяванню сістэмы абагравання прыватнага дома з'яўляецца ўстаноўка газавых катлоў ацяплення. Гэтая стадыя настолькі важная, што яе могуць ажыццяўляць толькі адмыслова навучаныя супрацоўнікі будаўнічых кампаній, якія маюць адпаведныя дазволы і сертыфікаты.

Тым не менш, інструкцыя, якая апісвае працэс мантажу, спатрэбіцца вам для кантролю. Акрамя таго, некаторыя падрыхтоўчыя працы можна выканаць і сваімі рукамі, скараціўшы грашовыя выдаткі.

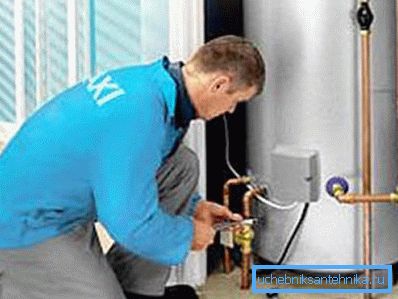

Ўстаноўка ацяпляльных катлоў на газе - адказны і складаны працэс

Разлік неабходных параметраў

магутнасць катла

Перад тым, як будзе ажыццяўляцца ўстаноўка газавага катла ацяплення, мэтазгодна вырабіць інжынерныя разлікі, на якія трэба будзе абапірацца пры выбары той ці іншай мадэлі абсталявання.

Сюды ўключаюцца:

  • разлік магутнасці газавага катла ацяплення;
  • разлік спажывання газу на ацяпленне.

Звярніце ўвагу! Ад правільнасці гэтых двух паказчыкаў шмат у чым залежыць, якая колькасць грашовых сродкаў будзе сыходзіць на аплату камунальных паслуг. Калі кошт эксплуатацыі атрымліваецца занадта высокай, можна разгледзець іншыя схемы ацяплення: з выкарыстаннем электрычнасці, катлоў на цвёрдым паліве, альтэрнатыўныя крыніцы энергіі і гэтак далей.

Калі прыватнае домабудаванне ўзводзілася па тыпавым праекце з мінімальнымі зменамі, гэта значыць адлегласць ад падлогі да столі не перавышае трох метраў, то разлік газавага катла ацяплення вырабляецца па наступнай формуле:

МК = S * ВМК / 10, дзе:

  • МК - магутнасць усталёўванага абсталявання, кВт;
  • S - плошча ацяпляных памяшканняў, кв. метраў;
  • ВМК - удзельная магутнасць ацяпляльніка (гэтая велічыня залежыць ад кліматычнай зоны і разлічваецца на кожныя 10 кв. М. Памяшкання).

ВМК для нашай краіны прымаецца роўным наступным велічыням:

  • для поўдня і прылеглых да іх рэгіёнах - ад 0,7 да 0,9 кВт;
  • для сярэдняй паласы Расеі - ад 1,0 да 1,2 кВт;
  • для абласцей і тэрыторый, якія ляжаць на шыраце Масквы - ад 1,2 да 1,5 кВт;
  • для паўночных раёнаў - ад 1,5 да 2,0 кВт.
Неабходная магутнасць катла залежыць ад плошчы ацяпляных памяшканняў

Падставіўшы адпаведней значэння ў формулу для разліку, атрымліваем, што для абагрэву за сярэдні па велічыні дома, плошча якога не перавышае 200 кв. м., што знаходзіцца ў сярэдняй паласе, неабходна кліматычнае абсталяванне магутнасцю каля 22 кВт.

Памятаеце, што лічбы прыведзены для одноконтурный катла. Калі абраная вамі мадэль мяркуе адначасовы падагрэў вады, разліковую магутнасць неабходна павялічыць прыкладна на чвэрць.

Разлік выдаткаў паліва

Пасля вызначэння магутнасці абсталявання, неабходна вырабіць разлік газу на ацяпленне.

Вырабляецца гэта па наступнай схеме:

  • магутнасць катла памнажаецца на колькасць дзён у месяцы і колькасць гадзін у сутках;

22 кВт * 30 дзён * 24 гадзіны = 15840 кВт / гадзіну

  • атрыманае значэнне трэба падзяліць папалам, так як любое абсталяванне не працуе на максімальным рэжыме ўвесь ацяпляльны сезон;

15840 кВт / гадзіна / 2 = 7920 кВт / гадзіну

  • гэты лік варта памножыць на колькасць месяцаў, на працягу якіх варта ацяпляць дом (у большасці выпадкаў - 7);

7920 кВт / гадзіну * 7 мес = 55440 кВт / гадзіну

  • адзін кубаметр прыроднага газу вылучае 10 кВт цеплавой энергіі, таму, падзяліўшы папярэдняе значэнне на 10, атрымліваем аб'ём паліва, затрачваецца на ацяпленне;

55440 кВт / гадзіна / 10 = 5540 куб. метраў газу

  • памножыўшы гэтую лічбу на тарыф, які ўсталяваны ў вашым рэгіёне, атрымліваем выдаткі ў грашовым эквіваленце.
Разлік неабходнай колькасці газу дапаможа спрагназаваць затраты на ацяпленне

ўстаноўка абсталявання

Крок 1. Падрыхтоўчы этап

Перш за ўсё, варта адзначыць, што мантаж любога ацяпляльнага абсталявання - досыць працаёмкае занятак, якое патрабуе наяўнасці пэўнага колькасці ведаў, вопыту і інструментаў.

Перад устаноўкай абсталявання неабходна атрымаць дазвольныя дакументы

Акрамя таго, ўстаноўка газавага ацяплення, згодна з дзеючым будаўнічым нормам і правілам, павінна рабіцца кампаніямі, якія маюць дазвольныя дакументы.

Звярніце ўвагу! Гэтыя ж фірмы ажыццяўляюць і рамонт газавых ацяпляльных катлоў у выпадку паломак. Самастойнае выкрыццё дэкаратыўных панэляў і ўнясенне змяненняў у канструкцыю ацяпляльнікаў не дапускаецца, бо можа нанесці шкоду здароўю людзей і маёмасці.

Перад купляй катла неабходна старанна агледзець яго на прадмет знешніх дэфектаў, пашкоджанняў, пераканацца ў адсутнасці шлюбу і праверыць камплект пастаўкі. Так, напрыклад, да ацяпляльніка павінны прыкладацца кранштэйны, з дапамогай якіх ён замацоўваецца на сцяне.

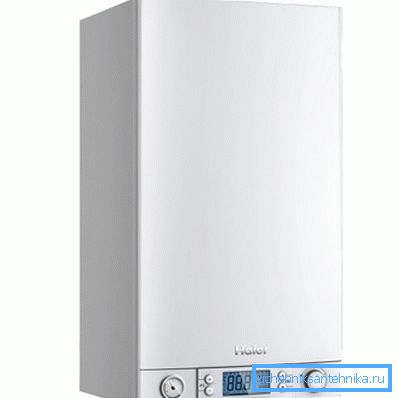

На фота - сучасны газавы кацёл

Яшчэ пры выбары варта пераканацца, што абсталяванне падыходзіць для выкарыстання з канкрэтным відам паліва. Так, агрэгаты, якія працуюць на магістральным газе, не пасуюць для падлучэння да балонаў са звадкаваным газам. Аднак, ёсць універсальныя мадэлі, дзе гарэлка можа быць мадэрнізаваная.

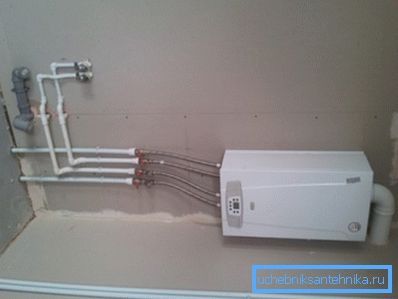

Памяшканне, дзе усталёўваецца кацёл, павінна адказваць вызначаным патрабаванням

Мантаж газавага катла ацяплення павінен вырабляцца ў памяшканнях, якія адказваюць наступным патрабаванням:

  • тэмпература паветра ад + 5 да + 35 градусаў Цэльсія;
  • вільготнасць не больш за 80%;
  • сцяна, на якую будзе наважвацца насценная мадэль, павінна быць трывалай (не дапускаецца замацаванне на гіпсакартоннай ці іншай перагародцы);
  • паверхню падлогі або сцены, на якую мантуецца ацяпліцель, пажадана абараніць пракладкай з негорючего матэрыялу;
  • мінімальная адлегласць ад агрэгата да паверхні не павінна быць меншай за 5 см;
  • варта абавязкова прадугледзець, куды будзе выводзіцца комін або кааксіяльная труба, якія выдаляюць прадукты згарання;
  • падключэнне да электрычнай сеткі павінна рабіцца ў разетку з зазямленне і аўтаматам, адключаюць энергію пры ўзнікненні перагрузак.

Крок 2. Мантажныя працы

Яшчэ раз варта нагадаць, што мантаж газавых катлоў ацяплення можа праводзiцца толькi пасля атрымання адпаведных дазволаў ад кампаніі, якая ажыццяўляе нагляд за эксплуатацыяй такога роду абсталявання.

Працэдура ўстаноўкі насценнага ацяпляльнага абсталявання складаецца з наступных этапаў:

  1. Замацаванне павінна рабіцца з дапамогай саморезов, дыяметр якіх перавышае 6 мм. Іх спатрэбіцца чатыры штукі. Месцы для свідравання адтулін пазначаюцца маркерам па памерах, паказаным у чарцяжы, які ўваходзіць у камплект пастаўкі.

Савет! Улічваючы немалую вагу катла, пажадана вырабляць яго мантаж не ў адзіночку, а з дапамогай аднаго або двух памочнікаў. У адваротным выпадку вы можаце выпусціць ацяпліцель на падлогу, што прывядзе да паломак.

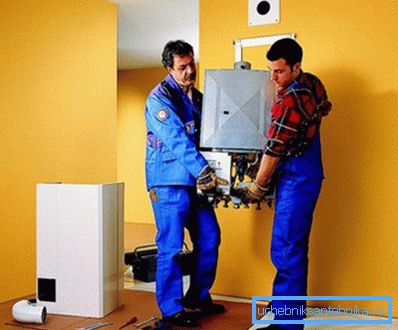

Самому справіцца з гэтай задачай будзе цяжка
  1. Пры выбары месца варта ўлічваць, што адлегласць ад ніжняй абзы апарата да паверхні падлогі павінна быць не менш за 80 см, а ад бакавых кажухоў да сцен - не менш за 50 см.
  2. Пасля разметкі, свідравання і ўстаноўкі дзюбеляў можна прымацоўваць кацёл. Перад гэтым на яго верхнюю частку трэба надзець каўпак, які служыць перахадніком для трубы. Таксама абавязкова прасачыце, каб не было перакосаў. У гэтым дапаможа звычайнае будаўнічы ўзровень.
  3. Пэўныя разнавіднасці абсталявання пастаўляюцца з парапетным кранштэйнам. Яго трэба ўсталяваць перш за ўсё, а ўжо пасля гэтага - кліматычнае абсталяванне.

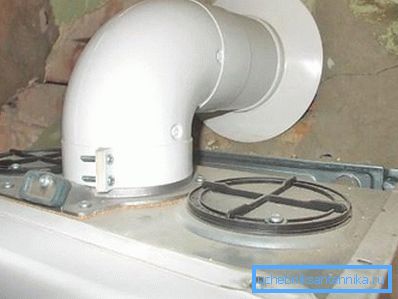

Паклапаціцеся аб усталяванні кааксіяльнай трубы

Крок 3. Падключэнне вадзяных труб

З гэтым часткай, перш за ўсё, варта знаёміцца ​​уладальнікам двуконтурных разнавіднасцяў катлоў, якія, акрамя разагрэву цепланосбіта, забяспечваюць жыхароў гарачай вадой.

Працэдура падлучэння трубаправодаў выглядае так:

  1. З ўваходных і выходных патрубков ацяпляльніка выдаляюцца заглушкі, якія абаранялі абсталяванне ад траплення пылу, смецця і старонніх прадметаў.
  2. Падключэнне шланга падачы вады павінна вырабляцца з выкарыстаннем вуглавога фільтруе элемента, затрымліваючага цвёрдыя часціцы, якія могуць прысутнічаць у вадаправоднай вадзе.
  3. Усе ўваходы і выхады вады пажадана абсталяваць запорной арматурай. У гэтым выпадку можна лёгка адключыць кацёл ад вадаправода ў выпадку неабходнасці.
  4. Калі ў вашым вадаправодзе цячэ вада з высокім утрыманнем соляў, варта дадаткова выкарыстоўваць умягчители, інакш адклады шумавіння ўнутры катла могуць прывесці да яго заўчаснай паломкі.

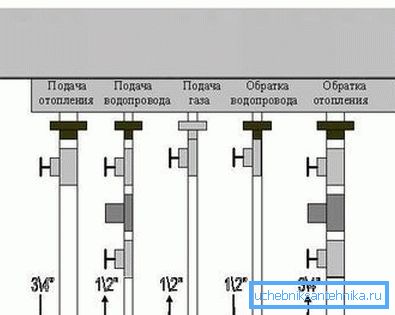

Схема падлучэння труб да катла

Крок 4. Падключэнне газу

Гэтая працэдура вырабляецца выключна спецыялістамі службы газу. У адваротным выпадку вы можаце быць аштрафаваныя, так як парушыце дзеючы парадак эксплуатацыі падобнага роду абсталявання.

Прасачыце, каб былі выкананыя наступныя нюансы:

  • падключэнне ажыццяўляецца з дапамогай цвёрдай металічнай трубы;
  • месца стыку павінна быць абсталявана паронитовой пракладкай;
  • таксама варта ўсталяваць аналізатар паветра, які паведамляе аб наяўнасці газу ў памяшканні, газавы кран і лічыльнік.

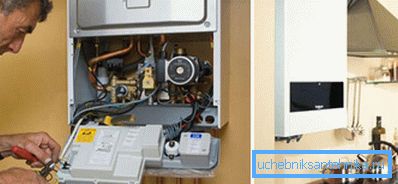

Апошні этап - падлучэнне газу

выснову

Памятаеце, што газавыя катлы, пліты і водонагревательные калонкі ставяцца да абсталявання, эксплуатацыя якога звязана з павышаным рызыкай. Таму яго ўстаноўка, падключэнне да газавай сеткі і рамонт павінна вырабляцца ў строгай адпаведнасці з усталяванай працэдурай.

Больш падрабязна аб правілах выкарыстання газавых прыладаў вы можаце даведацца з прыведзенага ніжэй відэа.
