Ўстаноўка радыятараў ацяплення: нормы і правілы мантажу

Ўстаноўка радыятара ацяплення - гэта адказная задача, ад якасці рэалізацыі якой залежыць праца ўсёй сістэмы. Каб пазбегнуць патопу ў кватэры і якія праходзяць злучэнняў, варта ведаць парадак і правілы выканання работ па мантажы ацяпляльных прыбораў. Мы раскажам, як правільна ўсталяваць радыятар ацяплення.

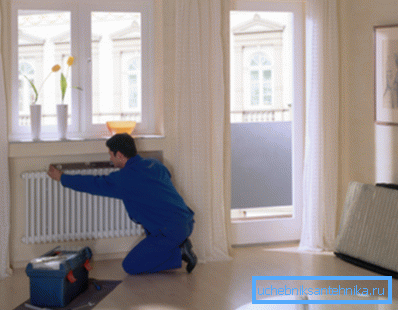

Каб зразумець, як ўсталёўваць радыятары ацяплення, трэба ведаць прынцыпы выканання гэтай працы.

Мантаж ацяпляльных радыятараў

Схемы разводкі труб

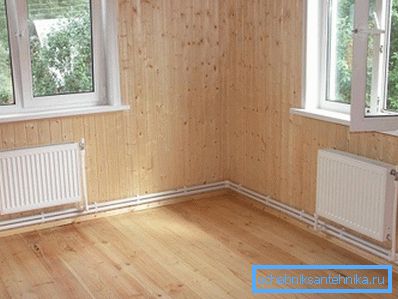

Перад тым, як правільна ўсталяваць радыятары ацяплення, варта вызначыць тып разводкі.

Правілы ўстаноўкі радыятараў ацяплення могуць адрознівацца ў залежнасці ад тыпу ацяпляльнай сістэмы і спосабу падлучэння прылад.

Па тыпу сістэма можа быць:

  1. однотрубной. Тут вырабы падключаюцца паслядоўна да адной трубе, якая ажыццяўляе як падачу, так і зваротны адвод цепланосбіта. Пры гэтым обратку папярэдняга канвектару з'яўляецца падачай наступнага, і кожны наступны вузел атрымлівае крыху астылы цепланосбіт;
  2. двухтрубной. У такой схеме вырабы падключаюцца паралельна паміж двума трубамі: якая падае і зваротнай. У гэтым выпадку ва ўсе вузлы падаецца цепланосбіт прыкладна аднолькавай тэмпературы;
  3. Калектарнай. Тут назіраецца камбінацыя двух папярэдніх спосабаў: паміж двума трубаправодамі, якія падаюць і зваротным, паралельна падлучаныя однотрубные контуры з адным канвектарам. Бо такіх контураў звычайна шмат, яны падключаюцца праз калектары, што і стала прычынай назвы тыпу разводкі.

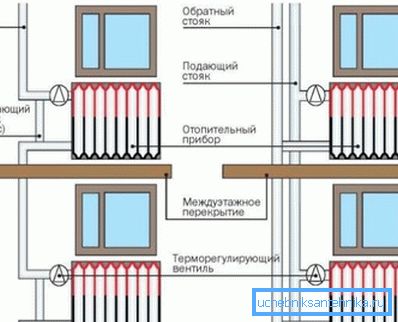

Однотрубная і двухтрубная сістэмы разводкі.

Звярніце ўвагу! Адрозніць адну сістэму ад іншай проста: у однотрубной сістэме да кожнага цеплаабменніку падыходзіць толькі адна труба, у двухтрубной - дзве трубы, у Калектарнай - дзве трубы ад кожнага прылады ідуць у коллекторный вузел.

Схема ўстаноўкі радыятараў ацяплення мае асноўныя адрозненні пры рэалізацыі двух-або однотрубной сістэмы. Справа ў тым, што ўстаноўка ацяпляльных радыятараў у однотрубных сістэму згодна з БНіП патрабуе наяўнасць байпаса, які папярэджвае разрыў контуру ў выпадку паломкі аднаго з канвектараў.

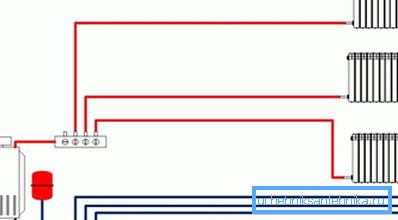

Схема Калектарнай разводкі.

У выпадку коллекторных і двухтрубной схем батарэі падлучаныя паралельна, і разрыву контуру не адбываецца. Зняцце і ўстаноўка радыятара ацяпляльніка магчымая без спынення працы сістэмы. Для гэтага проста перакрываюць краны, устаноўленыя на патрубках падачы і адводу цепланосбіта.

Звярніце ўвагу! Двухтрубная і коллекторная сістэмы разводкі лічацца больш эфектыўнымі і прагрэсіўнымі, аднак іх кошт вышэй за кошт большай колькасці труб сістэмы ацяплення і запорной арматуры.

Спосабы падлучэння батарэй

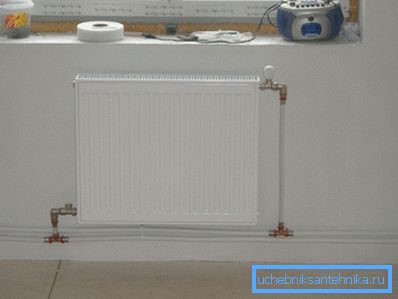

На фота прыклад дыяганальнага падлучэння канвектару.

Акрамя разводкі, на тое, як усталяваць радыятар ацяплення, уплывае спосаб яго падлучэння да трубаправода.

Вядома тры такіх спосабу:

  1. Бакавое падлучэнне. У дамах савецкай забудовы сустракаецца найбольш часта, асабліва пры вертыкальнай разводцы, калі ў пакой уваходзіць адзін ці два стояка, ад іх адыходзіць два патрубка, да якіх адным бокам падключана батарэя;
  2. Ніжняе падлучэнне. Гэты спосаб больш характэрны для гарызантальнай разводкі, калі магістраль ідзе ўздоўж полу ці пад ім, а прылада падключаецца ніжняй Калектарнай воссю да патрубкам;
  3. Дыяганальнае падлучэнне. Можа прымяняцца ў абедзвюх варыянтах разводкі. Тут падае патрубок ўваходзіць у верхнюю адтуліну з аднаго боку вырабы, а зваротны выходзіць з ніжняга адтуліны з процілеглага боку.

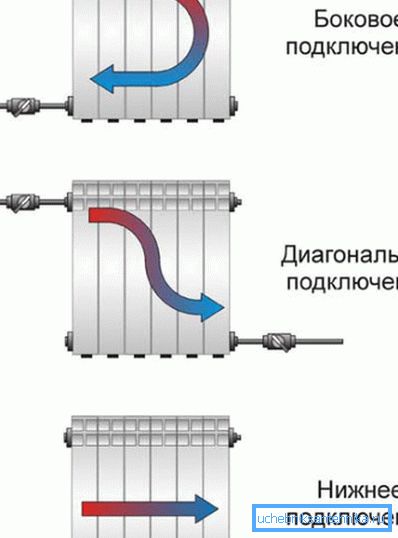

Радыятары ацяплення з устаноўкай рознымі спосабамі.

Звярніце ўвагу! Да гэтага часу вядуцца спрэчкі аб тым, якая схема падлучэння правільная. Можна сказаць, што ніжняе падлучэнне найменш эфектыўна, тады як Дыяганальны спосаб прагравае цеплаабменнік найбольш раўнамерна.

правілы мантажу

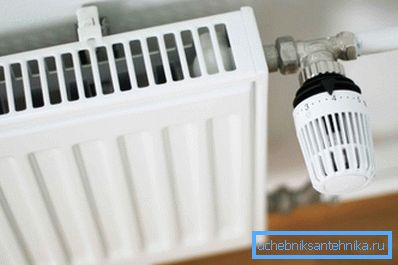

Важна выканаць нормы ўстаноўкі радыятараў ацяплення.

Перад тым, як усталяваць радыятары ацяплення, варта вывучыць асноўныя нормы і правілы іх ўстаноўкі.

Ёсць правілы, якія носяць хутчэй рэкамендацыйны характар:

  • Батарэю усталёўваюць пад акном. Цэнтральная вось аконнага праёму павінна супадаць з цэнтральнай воссю вырабы. Гэта дазваляе пазбегнуць скразнякоў і кандэнсату на шкле;
  • Якія падводзяць патрубкі пажадана размясціць з невялікім ухілам у бок руху вады. Гэта прадухіліць трапленне і назапашванне паветра ў ацяпляльным вузле і звязаную з гэтым страту цеплааддачы.

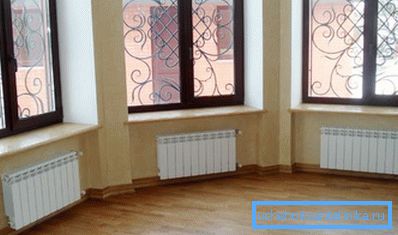

Прылады пажадана размясціць пад вокнамі.

Таксама існуюць і больш строгія правілы:

  • Падваконнік не павінен цалкам накрываць батарэю, інакш канвекцыйныя патокі не будуць выграваць аконнае шкло, што можа выклікаць запацяваннем вокны і навала кандэнсату на падаконніку;
  • Адлегласць ад верху канвектару да падваконніка павінна быць не менш за 5 см;
  • Адлегласць ад нізу вырабы да падлогі не павінна быць меншай за 5 - 10 см;
  • Паміж задняй сценкай прылады і сцяной павінен заставацца зазор не менш за 4 см;
  • Падваконнік можа накрываць прыбор не больш чым напалову.

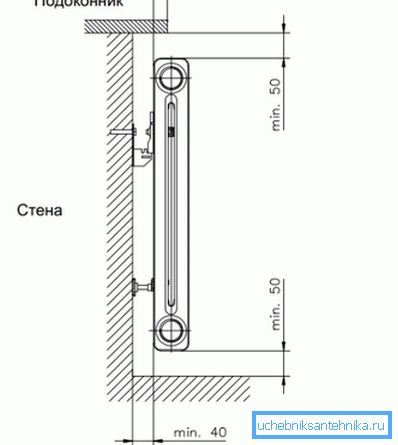

Правілы мантажу.

Звярніце ўвагу! Захаванне дадзеных адлегласцяў зробіць магчымай нармальную канвекцыю і цыркуляцыю патокаў паветра, што з'яўляецца абавязковай умовай добрай цеплааддачы.

Парадак ўстаноўкі батарэі

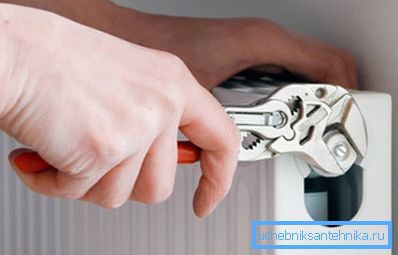

Разгледзім парадак правядзення работ.

Калі вы хочаце ўсталяваць канвектар ацяплення сваімі рукамі, вам варта ведаць парадак правядзення работ:

  1. Перакрываем краны падачы, затым дэмантуем старое прылада;
Перакрываем краны і дэмантуем старую батарэю.
  1. Пазначаем месцы мацавання кранштэйнаў пад новае выраб;

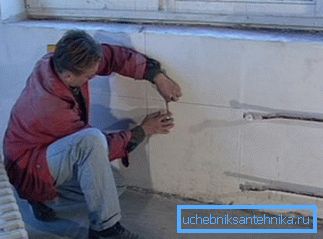

Робім разметку.
  1. Мацуем кранштэйны да сцяны дзюбелямі або анкернымі нітамі;

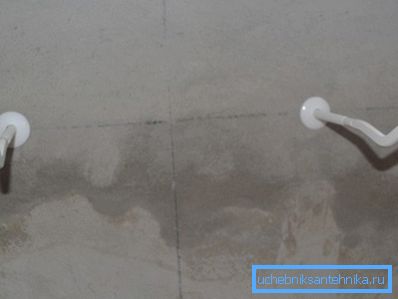

Згодна з разметцы мантуем кранштэйны.
  1. Наважваем выраб на кранштэйны, правяраем геаметрыю з дапамогай узроўня: яно павінна стаяць строга гарызантальна, без перакосаў;

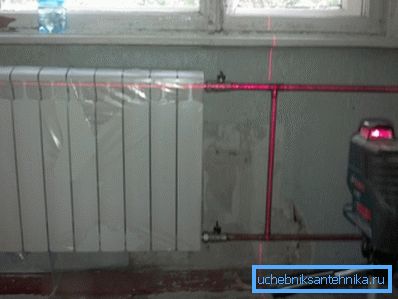

Выстаўляем гарызантальна па ўзроўні.
  1. Збіраем камплект арматуры: усталёўваем кран і клапан пад термоголовку, а таксама кран Маеўскага для згону паветра;

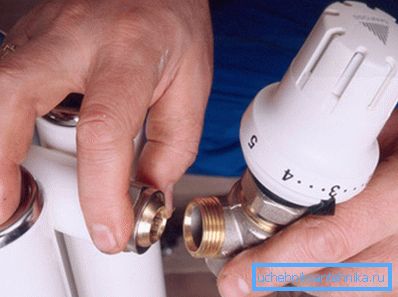

Усталёўваем краны і клапана.
  1. Далучаем патрубкі ад магістральных труб да цеплаабменніку.

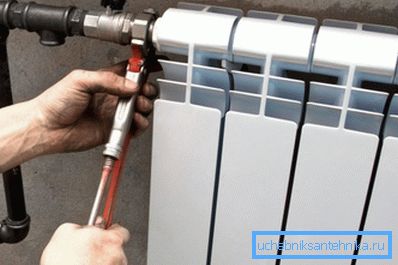

Падлучаюць трубаправод апалу да цеплаабменніку.

Звярніце ўвагу! Ўстаноўка чыгунных радыятараў ацяплення патрабуе больш сур'ёзнай падрыхтоўкі і выбару крапежнай арматуры, так як іх вага шматкроць пераўзыходзіць сучасныя алюмініевыя або біметалічныя аналагі.

выснову

Да замене і ўсталёўцы ацяпляльных прыбораў варта ставіцца сур'ёзна, бо ад якасці гэтых работ будзе залежаць камфорт у доме. Каб выканаць мантаж правільна, варта выконваць інструкцыю па ўсталёўцы і прынятыя нормы. Відэа ў канцы артыкула дапаможа вам пазбегнуць памылак у працы.
