Ўстаноўка радыятараў ацяплення. тыпы разводак. разметка і

Самастойная ўстаноўка радыятараў ацяплення - працэс хоць і досыць працаёмкі, але не вельмі складаны. Галоўнае тут - прытрымлівацца пэўных правілаў і рабіць усё акуратна.

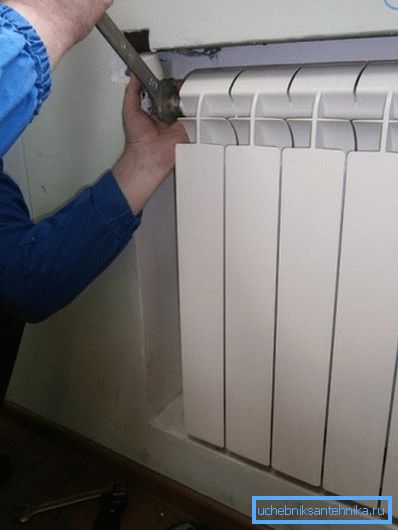

Самастойная ўстаноўка батарэй.

тыпы разводак

Каб была ажыццёўлена правільная ўстаноўка радыятара ацяплення, неабходна ведаць, якая разнавіднасць разводкі ацяпляльных труб была выкарыстана. Ніжняя табліца апісвае гэтыя віды.

тып падлучэння асаблівасці
аднабаковы бакавое Сілкавальная труба падключаецца да верхняга патрубку батарэі, «обратку» - да ніжняга аналагу. Такое падключэнне спрыяе найвышэйшай цеплааддачы.
ніжняе Дадзены выгляд разводкі выкарыстоўваецца тады, калі ацяпляльныя трубы хаваюцца пад ліштвой альбо падлогай. Сілкавальны і адводзіць патрубок размяшчаюцца унізе, яны накіраваны вертыкальна ў падлогу.
дыяганальнае Такое падключэнне аптымальна, калі батарэя складаецца з 12 секцый і больш. Пры ім труба падводзіць далучаецца да верхняга патрубку па адзін бок радыятара, а адводзяць - злучаецца з ніжнім патрубком з боку зваротнай.
паслядоўнае Выкарыстоўваецца пры замкнёнай схеме абагрэву, г.зн. цепланосбіт цыркулюе пад ціскам ўнутры сеткі. На прыборах, каб нацкоўваць лішкі паветра, ставяцца краны Маеўскага. Важны недахоп такой разводкі - аварыя небудзь рамонт батарэі цягнуць за сабой поўнае адключэнне сістэмы ацяплення.
паралельнае Тут выкарыстоўваецца разводка, пры якой гарачая вада падаецца праз умантаваны ў ацяпляльную сетка цеплаправодаў. Гэтак жа уладкованы і адвод. Ўваходныя і выходныя вентыля даюць магчымасць рамонту батарэй без выключэння ўсёй сеткі. Мінус: прыборы грэюцца недастаткова, калі працоўнае ціск нізкі.

Што будзе неабходна ўлічыць

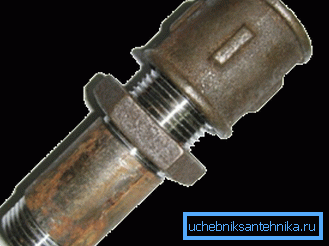

Сантэхнічны згон дазваляе абыходзіцца без газазваркай.
  1. Пры самастойным мантажы батарэй выбірайце радыятарную разнавіднасць запорной арматуры. Ўстаноўка вентыляў на радыятары ацяплення шаравога тыпу з «амерыканкай» досыць складаная і патрабуе добрых навыкаў.
  2. Для падлучэння батарэй да сеткі спатрэбяцца згоны, якія маюць разьбу, супадальную з памерамі патрубков і труб.
  3. На згоны наварочваюцца ўтулкі. Яны затым скручваюцца і ўстаўляюцца ў радыятары.
  4. Перад набыццём прыбораў пераканайцеся, што крапежны камплект для ўстаноўкі радыятараў ацяплення адпавядае матэрыяле выраба сцен.

Звярніце ўвагу! З тым, каб з батарэй можна было нацкоўваць паветра, на іх трэба паставіць краны Маеўскага. Некаторыя мадэлі прыбораў абсталёўваюцца імі ўжо на заводзе.

важныя правілы

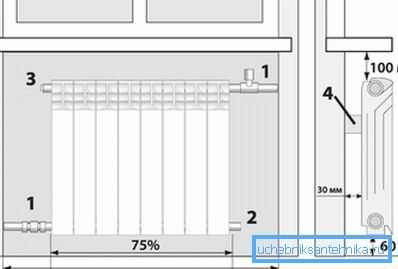

Адлегласці, якія трэба вытрымліваць.
  1. Прыдатныя да радыятараў ўчасткі труб трэба размясціць з невялікім нахілам у бок плыні цепланосбіта. Калі яны будуць размешчаны дакладна гарызантальна, у прыборах пачне запасіцца паветра, што паменшыць цеплааддачу. 1 метр труб варта нахіліць у бок плыні вады, мінімальна, на 5 мм.
  2. Ўстаноўка радыятара ацяплення сваімі рукамі павінна быць праведзена так, каб яго сярэдняя вось супадала з цэнтральнай воссю праёму акна. Дапушчальна адхіленне да 20 мм.
  3. Ад узроўню падлогі да нізу радыятара павінна быць не менш за 60 мм.
  4. Ад нізу падваконніка да верху прыбора адлегласць павінна раўняцца 50-100 мм.
  5. Правілы ўстаноўкі радыятараў ацяплення кажуць пра тое, што прамежак паміж сцяной і батарэяй павінен раўняцца 30-50 мм.
  6. Пры мантажы ацяпляльных прыбораў абавязковая ўмова - строгае захаванне вертыкаляў і гарызанталяў.
  7. Вынікаючы меркаваннях тэхналогіі і эстэтыкі, батарэі, размешчаныя ў адным памяшканні, варта ставіць на аднолькавым узроўні.

працэс ўстаноўкі

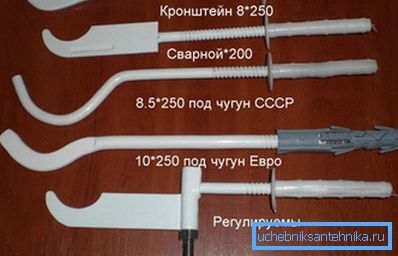

На фота разнавіднасці кранштэйнаў.

Схема ўстаноўкі радыятараў ацяплення мяркуе папярэдні разлік колькасці іх секцый у кожным з памяшканняў жылля. Інфармацыю аб такіх разліках вы знойдзеце на нашым сайце.

Разметка і ўстаноўка кранштэйнаў

Спецыфікацыя ўстаноўкі радыятараў ацяплення прадугледжвае, што на кожныя 5-7 секцый батарэі павінен прыходзіцца адзін кранштэйн зверху і адзін крепеж знізу.

  1. Ўлічачы дадзенае правіла, варта размеціць пункту мантажу трымальнікаў.
  2. Затым трэба высвідраваць адтуліны.
  3. У іх устаўляюцца дзюбеля, у якія, у сваю чаргу ўшрубоўваюцца кранштэйны.
  4. Пры правільнай разметцы, прыбор ляжа шчыльна на змантаваныя трымальнікі і будзе абапірацца на іх трывала.

Наступная ўстаноўка ацяпляльных радыятараў сваімі рукамі складзена ў падлучэнні прыбораў да труб.

Інструментар і расходуемыя матэрыялы

Вам патрэбен будзе дынамаметрычны тып ключоў з памерамі. Ён дае магчымасць дакладна выконваць дынамаметрычны момант. Вядома, што па трубах носьбіт цяпла цыркулюе пад ціскам.

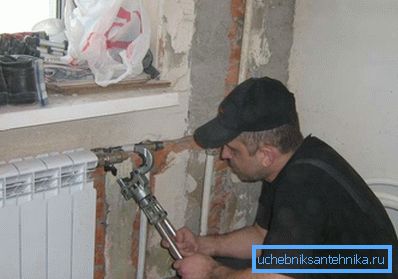

Зацягваць злучэння лепш за ўсё дынамаметрычным ключом.

Звярніце ўвагу! Калі на стыках герметычнасць будзе недастатковай, гэта пацягне за сабой працёку. Залішняя зацяжка можа сарваць разьбу на злучальных элементах. Каб гэтага не адбывалася, сучасныя мадэлі радыятараў камплектуюцца пашпартам. Інструкцыя ў ім паказвае, у тым ліку, велічыні дынамаметрычны момантаў.

Таксама неабходны будзе герметык і сантэхнічныя ўшчыльніцельная стужка, цана якіх невялікая.

мантаж прыбораў

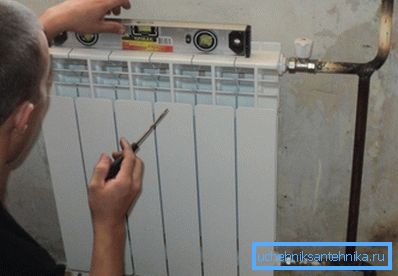

Навесіўшы прыбор, варта праверыць яго ўзровень.
  1. Калі батарэі ставяцца ў ходзе рамонту, перад іх мантажом трэба перакрыць контур ацяплення і зліць з яго цепланосбіт.
  2. У першую чаргу прыбор наважваецца на кранштэйны. Далей, пры дапамозе ўзроўня правяраецца правільнасць яе палажэнні па гарызанталі і вертыкалі.
  3. Потым з прылады скручваюцца заглушкі.
  4. Калі ацяпляльная сістэма однотрубная, між батарэяй і трубаправодам варта падлучыць абсталяваны вентылем байпас. Пры двухтрубная контуры для злучэння ўжываецца толькі згон з прыкручаныя вентылем.
  5. Працягваецца ўстаноўка біяметрычных радыятараў ацяплення іх спалучэннем пры дапамозе разьбовых згонаў з трубамі. Для герметычнасці стыкаў выкарыстоўваецца ўшчыльняльнік.

Звярніце ўвагу! Варта адзначыць адну акалічнасць. Ўстаноўка сталёвых радыятараў ацяплення, а таксама біметалічных і алюмініевых аналагаў адрозніваецца тым, што да заканчэння іх мантажу ня варта выдаляць ахоўную ўпакоўку.

Асаблівасці мантажу чыгуннай батарэі

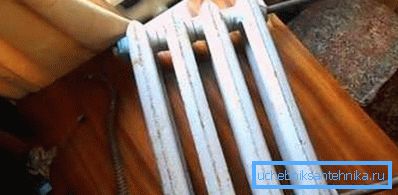

Разбіраецца радыятар пры дапамозе двух ключоў.

Такія радыятары цяжка назваць вытанчанымі. Аднак чыгун вельмі добра захоўвае цяпло, паступова выпраменьваючы яго ў памяшканне.

Перад мантажом радыятар варта раскруціць і падрэгуляваць ніпелі, далей сабраць яго зноў.

  1. Лепш за ўсё прыбор разбіраць на слясарны варштат. Дзейнічаць трэба двума радыятарнымі ключамі, устаўляемыя ў адтуліны для верхняга і ніжняга ніпель.
  2. Каб стварыць рычаг (павялічыць прыкладзеную сілу) і для надзейнай фіксацыі, у вушка інструмента, свинчивающего ніжнюю гайку, ўстаўляецца металічны стрыжань або ломик.

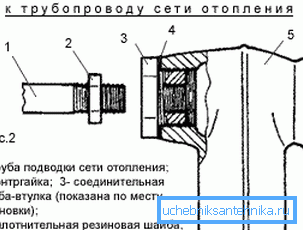

Схема падлучэння радыятара.
  1. Каб спыніць перакос, абодва злучэння трэба раскручваць адначасова.
  2. Перад працай высвятліце напрамак разьбы, яно можа быць левым і правым. Каб зразумець гэта, трэба пакласці прыбор перад сабой асабовым бокам уверх. Тады левае разьбярства апынецца злева, а правая справа.
  3. Раскруціўшы гайкі, здымайце секцыю. Гэтак жа паступіце з усімі элементамі радыятара.
  4. Далей у зваротнай паслядоўнасці збярыце іх у адзіную батарэю, з папярэдне разлічаным для ацяплення канкрэтнай пакоя лікам секцый.
  5. Пасля мантажу прыбор опрессовывается, калі з'яўляецца працёк, на праблемным участку рэгулюецца ніпель.

Звярніце ўвагу! Кранштэйны на драўляных сценах не могуць трымаць масу чыгунных батарэй. Зыходзячы з гэтага, прыборы варта абсталяваць падлогавымі апорамі.

выснову

Ўстаноўка радыятараў ацяплення газазваркай - аперацыя даволі складаная і дарагая. Для мантажу прыбораў лепш за ўсё выкарыстоўваць згоны. Відэа ў гэтым артыкуле праілюструе працэс.
