Ўстаноўка радыятараў ацяплення ў кватэры: правілы замены,

Прафесійная ўстаноўка радыятараў ў кватэры - гэта паслуга, якую падаюць шматлікія спецыялізаваныя арганізацыі. Спецыялісты справяцца з пастаўленай задачай хутка і якасна. Больш за тое, гатовы вынік будзе адпавядаць нормам, які рэгламентуе ўстаноўку сантэхнічнага абсталявання.

Заказваючы прафесійнае правядзенне мантажных работ, трэба ўлічваць, што кошт гэтай паслугі будзе высокая. Між тым, маючы на ​​хатняй майстэрні просты мантажны інструмент і размяшчаючы вольным часам, мантажныя працы можна выканаць сваімі рукамі без шкоды для якасці гатовага выніку.

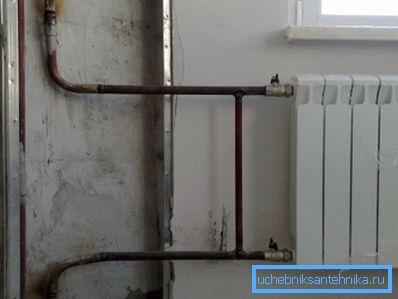

Новы біметалічны радыятар на месцы старога чыгуннага

У гэтым артыкуле мы распавядзем пра ўсё, з чым вам давядзецца сутыкнуцца, выконваючы мантаж ацяпляльных прыбораў. Але, перад тым як усталяваць радыятары ацяплення ў кватэры, разгледзім патрабаванні, якія прад'яўляюцца як да ацяпляльнага абсталявання, так і да правядзення мантажу.

Правілы, якія варта ўлічыць пры замене радыятараў

Табліца сумяшчальнасці металаў у ацяпляльных сістэмах

Нормы ўстаноўкі радыятараў ацяплення ў кватэры рэгламентуюцца правіламі, прыведзенымі ў БНіП.

  • Радыятар, абраны на замену першапачатковым прыладам, павінен вытрымліваць ціск цепланосбіта ў сістэме. Калі сістэма цэнтралізаваная, аб параметрах ціску варта навесці даведкі ў домакіраўніцтве.
  • Матэрыял, з якога выраблены новы радыятар не павінен утвараць з трубамі гальванічную пару, так як гэта можа паспрыяць інтэнсіўнаму праходжанню каразійных працэсаў.
  • Адлегласьць ад верхняй абзы ацяпляльнага прыбора да ніжняй абзы падваконніка павінна складаць 100 мм. Калі гэта адлегласць будзе менш 3 \ 4 частак глыбіні ацяпляльнага прыбора, інтэнсіўнасць вызвалення цеплавога патоку знізіцца ў разы, у выніку чаго прагрэў паветра ў памяшканні будзе павольным.
  • Адлегласць ад ніжняй плоскасці ацяпляльнага прыбора павінна складаць не менш за 100 мм і не больш за 150 мм. Калі зазор будзе менш заяўленай нормы, магчыма цяжкасць цеплаабмену. Калі зазор больш, чым гэта неабходна, то павялічыцца перапад тэмператур па вышыні памяшкання.
  • Адлегласць ад паверхні сцен да задняй сценкі радыятара павінна складаць не менш 20 мм. Калі гэта адлегласць паменшыць удвая, цеплааддача ацяпляльнага прыбора істотна знізіцца, а акрамя таго будзе запасіцца пыл на яго верхняй часткі.

Схема ўстаноўкі радыятара ацяплення ў кватэры можа вар'іравацца ў адпаведнасці з тыпам ацяпляльнай сістэмы і ў адпаведнасці з тыпам падлучэння батарэі да труб.

Схема дыяганальнага падлучэння

На сённяшні дзень актуальныя тры тыпу падлучэння - аднабаковы бакавое, ніжняе і дыяганальнае падлучэнне. Выбар тыпу падлучэння будзе залежаць ад канструктыўных асаблівасцяў радыятара і ад спосабу падводкі труб.

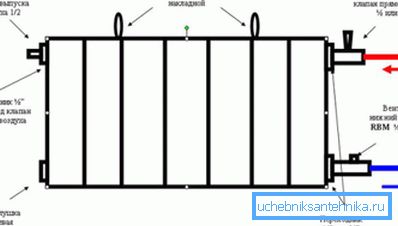

Схема бакавога падлучэння

Калі трубы вядуцца ў штробах або па знешняй частцы сцяны, то падлучэнне будзе бакавым або дыяганальным. Калі трубы падведзены ў падставе падлогі, то падключэнне можа быць ніжнім.

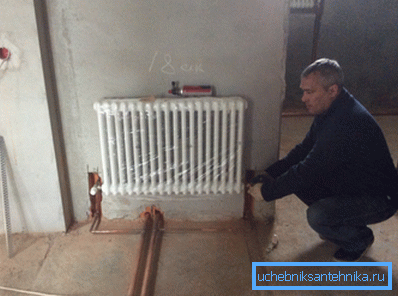

Ніжняе падлучэння на батарэі з бакавымі адтулінамі

Большая частка радыятараў абсталявана толькі бакавым наборам тэхналагічных адтулін. Падключаць такія прылады па ніжняй схеме няпроста, таму лепш звярнуць увагу на тыя батарэі, якія абсталяваны дадатковай парай впускных адтулін непасрэдна ў ніжняй часткі.

Матэрыялы і прылада для правядзення мантажных работ

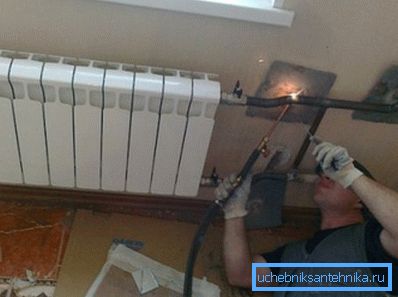

На фота зборка згону з дапамогай газавай зваркі

Каб ўстаноўка радыятараў ацяплення сваімі рукамі ў кватэры была праведзена паспяхова, трэба загадзя запас усяго неабходнага інструментам і матэрыяламі.

Такім чынам, што нам спатрэбіцца:

  • Ацяпляльны радыятар, падабраны ў адпаведнасці з параметрамі сістэмы памяшкання і вашымі асабістымі перавагамі.

Важна: Калі секцыйны радыятар неабходна пакараціць ці наадварот нарасціць некалькі секцый, спатрэбіцца спецыяльны Радыятарны ключ з нанесенымі адзнакамі, кожная з якіх па памеры адпавядае адной секцыі.

  • Прахадныя коркі - спецыяльныя фітынгі, прызначаныя для далучэння труб на ўпуск і на обратку. Як правіла, прахадныя коркі, прадстаўленыя ў продажы, стандартныя. Тым не менш, пры куплі лепш ўдакладніць, ці адпавядае дыяметр вырабы дыяметру впускных адтулін батарэі.
  • Заглушкі - набываюцца па ліку незадзейнічаных тэхналагічных адтулін. Дыяметр заглушак павінен адпавядаць дыяметру прахадных коркаў.
  • Кранштэйны - шырокі асартымент метызаў на якія можна павесіць радыятар.

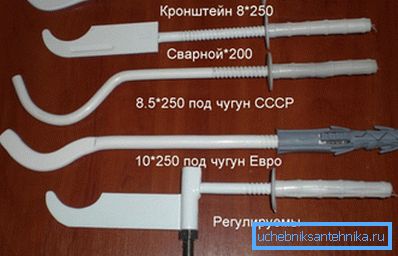

тыпы кранштэйнаў

Для большасці сучасных ацяпляльных прыбораў прымяняюцца кранштэйны-шпількі з пластыкавымі ўшчыльняльнікамі. Для старых чыгунных батарэй можна выкарыстоўваць класічныя забіўны кранштэйны даўжынёй да 30 см.

Важна: Калі новы ацяпляльны прыбор па габарытах і канфігурацыі адпавядае першапачаткова устаноўленаму прыладзе, можна выкарыстаць ужо замацаваныя ў сцяне кранштэйны.

  • Ўшчыльняючымі матэрыялы: ФУМ-стужка ці пакулле. Калі злучэнне ўшчыльняецца пакуллем, па-над ўшчыльняльніка трэба вырабіць пласт алейнай фарбы і такім чынам забяспечыць лепшую гідрафобных.
  • Газавы ключ для дэмантажу старых злучэнняў і развадны ключ для працы з новымі фітынгамі.
  • Шасцігранная ключ на 30 для укручвання заглушак.
  • Балгарка для рэзкі металічных труб або ножовка па метале для рэзкі палімернага трубаправода.
  • Плашчакі для нарэзкі знешняй разьбы на металічных трубах.
  • Зварачны апарат для злучэння металічных элементаў канструкцыі або паяльнік для працы з палімернымі трубамі.
  • Перфаратар са свідрам (дыяметр 12 мм).
  • Вадзяной ўзровень, рулетка і аловак.

Такім чынам, мы склалі пералік інструментаў і расходных матэрыялаў, неабходных для правядзення мантажных прац. Засталося даведацца, як правільна ўсталяваць радыятары ацяплення ў кватэры.

Правядзенне мантажных работ

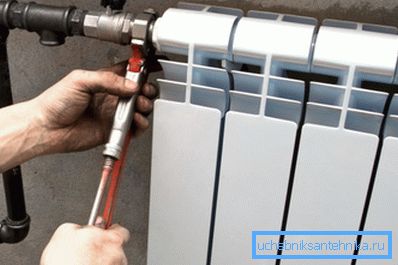

накручванне фітынгаў

Ўстаноўка радыятараў ацяплення ў шматкватэрным доме мяркуе паэтапнае выкананне работ, ад якасці і чарговасці правядзення якіх залежыць гатовы вынік.

Важна: Мантажныя работы па замене ацяпляльнага абсталявання ў шматкватэрным доме вынікаюць праводзіць толькі па заканчэнні ацяпляльнага сезона, калі вада з сістэмы зліць.

Інструкцыя наступная:

  • Выкарыстоўваючы газавы ключ дэмантуем старую батарэю. Выкарыстанне газавага ключа матывавана тым, што, у адрозненні ад разводны ключа, ён захоплівае і сцягвае гайку. У выніку, можна разабраць нават застарэлыя рашчыненае злучэння. Калі гайка адкручваецца з цяжкасцю, іржу можна размягчыць адмысловымі вадкасцямі тыпу WD-40.

Важна: Здымаем батарэю з кранштэйнаў не ў адзіночку, а ўдваіх так як, хутчэй за ўсё, яна часткова запоўненая вадой.

  • Пасля таго як стары ацяпляльны прыбор дэмантаваны, мераем размяшчэнне новага радыятара. Робім гэта ў адпаведнасці з раней пералічанымі правіламі.
  • Свідруем адтуліны пад кранштэйны. Усталёўваючы кранштэйны, правяраем гарызантальнасць іх размяшчэння. Калі батарэя будзе завалена, у асобных секцыях магчыма адукацыя паветраных коркаў.
  • На устаноўленыя кранштэйны наважваем батарэю і адразу ж правяраем, каб яна не хісталася пры націску.
  • З дапамогай разводны ключа злучаем фітынгі з трубамі.

Важна: Герметычнасць злучэнняў праверыць адразу ж не атрымаецца, таму прыйдзецца пачакаць да прадзьмуху сістэмы.

выснову

Такім чынам, мы ў агульных рысах разгледзелі, якая інструкцыя ўстаноўкі ацяпляльных прыбораў у кватэрах. Больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
