Ўстаноўка радыятараў: прызначэнне і будова, разнавіднасці і

Ўстаноўка радыятараў новага ўзору прыкметна павышае энергаэфектыўнасць ацяплення і тэмпературу ў доме. Матэрыялы з высокай цеплаправоднасцю, і прадуманая форма корпуса павышаюць цеплааддачу і канвекцыю прыбора. Мы раскажам, як правільна ўсталяваць радыятар ў сваім доме.

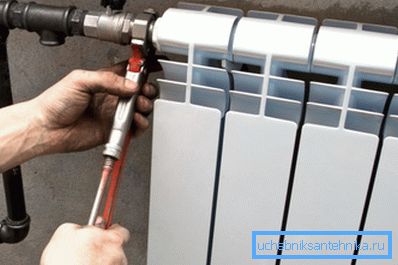

Ўстаноўка алюмініевага радыятара з дапамогай вадаправоднага ключа.

Мантаж ацяпляльнага радыятара

Прызначэнне і будова

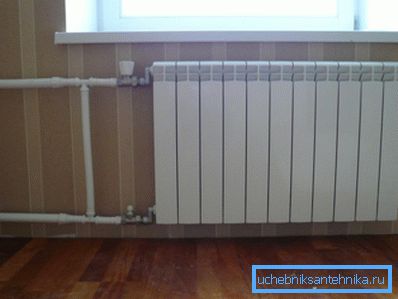

На фота - тыповы канвектар з алюмінія.

Для пачатку разгледзім радыятар ацяплення як такой.

Гэта прыбор, які павінен выконваць такія функцыі:

  • выпрацоўваць, пераўтвараць або атрымліваць цеплавую энергію;
  • награваць уласны корпус або экран для перадачы цяпла;
  • распаўсюджваць цеплавую энергію навакольнага прасторы.

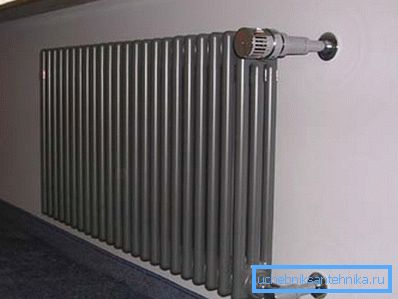

Ўстаноўка сталёвага радыятара - нядрэннае рашэнне.

У сучасным побыце выкарыстоўваюць два выгляду абагравальнікаў: вадкасныя і электрычныя. Першыя падлучаныя да цэнтралізаванай або аўтаномнай сістэме падачы цепланосбіта, другія - пераўтвораць электрычную энергію ў цеплавую.

Таксама выкарыстоўваюць газавыя і бензінавыя награвальны, але часцей за іх ужываюць у будаўніцтве і вытворчасці. Дроўныя печы мы не разглядаем.

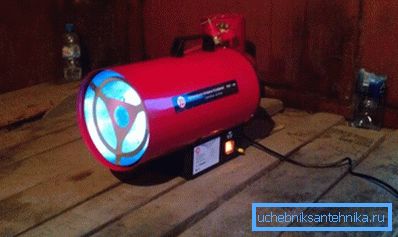

«Газавая гармата» для прагрэву гаража.

Вадкасныя канвектары ўяўляюць сабой сістэму каналаў, па якіх цыркулюе цепланосбіт і аддае энергію корпусу вырабы. Гэта могуць быць батарэі, рэгістры, панэлі або канвектары.

Электрычныя мадэлі бываюць самых розных формаў, яны часта імітуюць вадзяныя апараты, але не менш часта маюць арыгінальны дызайн. Таксама маюцца адрозненні ў прынцыповым прыладзе гэтых прыбораў. Ўстаноўка электрапрыбораў, як правіла, цяжкасцяў не выклікае, а таму мы асноўная ўвага нададзім мантажы вадкасных мадэляў.

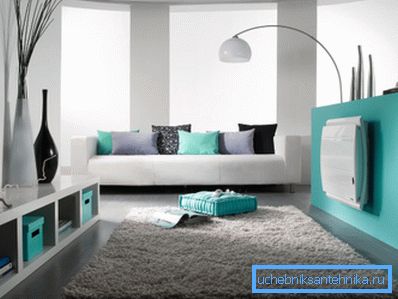

Электроотопление - гэта зручна, але дорага.

Звярніце ўвагу! Ўстаноўка электрычнай батарэі сваімі рукамі звычайна не выклікае праблем, таму мы засяродзімся на вадзяных радыятарах.

Разнавіднасці і матэрыялы

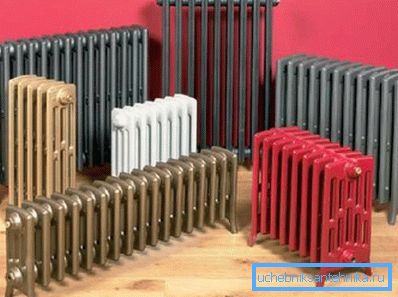

Выбар радыятара - гэта вам не ўстаноўка вынасу радыятара.

Такім чынам, мы ўжо высветлілі, што батарэі бываюць:

  • вадкасныя;
  • электрычныя;
  • газавыя або бензінавыя;
  • дроўныя (гэта ўжо з іншай «оперы», але ўсё ж).

Акрамя таго, яны могуць адрознівацца па канструкцыі.

Сустракаюцца такія разнавіднасці:

  1. трубчастыя. Сістэма з двух або трох (часам больш) гарызантальных труб злучаная бакавымі калектарамі ў адзіны пасудзіна, па якім цыркулюе цепланосбіт. Называюцца рэгістрамі.
  2. секцыйныя. Сістэма з вертыкальных каналаў злучаная верхнім і ніжнім калектарамі ў адзіны посуд, які напаўняецца цепланосбітам. Корпус зроблены так, каб выпраменьваць максімальную колькасць цяпла.
  3. панэльныя. Сталёвыя панэлі звараныя плоскімі бакамі, на якіх маецца прафіляванне ў выглядзе каналаў. Па гэтых каналах цячэ вадкасць і награвае панэль.

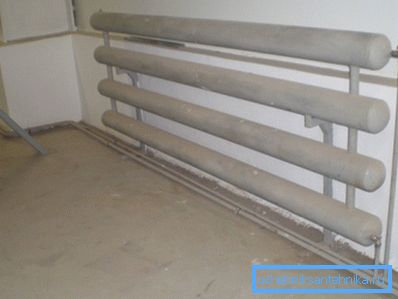

Трубчасты рэгістр ацяплення.

Па сваёй эфектыўнасці найбольш працаздольнымі апынуліся батарэі з секцый і трубчастыя мадэлі з пласціністым оребреніем. Прычым апошнія адрозніваюцца не толькі павышаным ККД і актыўнай канвекцыяй, але і прымальнай рэакцыяй на аўтаматычную рэгуляванне з дапамогай термостатической галоўкі. Малая ёмістасць і невялікая вага корпуса робяць такія радыятары лідэрамі рынку.

Аднак далёка не толькі прылада і мадэльныя асаблівасці корпуса гуляюць ролю ў эфектыўнасці прыбора. Немалаважны таксама і матэрыял, з якога ён складаецца.

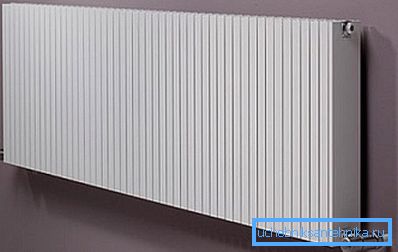

Канвектар панэльнага тыпу.

Разгледзім асноўныя з іх:

матэрыял Якасці і асаблівасці
чыгун Трываласць, надзейнасць, параўнальна нізкая цеплаправоднасць, далікатнасць, дрэнная рамонтапрыдатнасць, вялікая маса
сталь Трываласць, боязь карозіі, параўнальна нізкая цеплаправоднасць, вялікая маса, боязь гідраўдараў
алюміній Высокая цеплаправоднасць і цеплааддача, боязь кіслотнасці, высокія патрабаванні да цепланосбіта, добрая рэакцыя на рэгуляванне, высокі ККД
медзь Самая высокая цеплаправоднасць, трываласць, не баіцца карозіі, добрая рэакцыя на рэгуляванне, высокі ККД, высокі кошт
біметалаў Магчымы медны або сталёвы стрыжань ў алюмініевым корпусе. Высокая трываласць, добрая цеплааддача і ККД, добрая рэакцыя на рэгуляванне, сярэдні кошт. Кампрамісны варыянт для тых, хто ўмее лічыць грошы

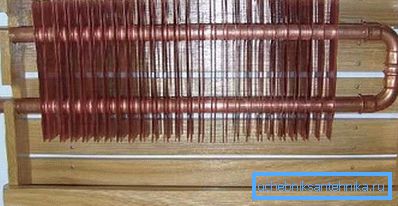

Медзь - гэта эфектыўна, але дорага.

Звярніце ўвагу! Для ўстаноўкі ў дамы з цэнтралізаванай падачай цепланосбіта рэкамендуюць ставіць чыгун або біметалаў, а ў аўтаномную сістэму выдатна ўпішацца алюміній.

мантажныя работы

абвязка

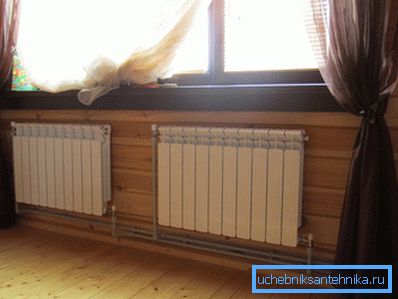

Каб ведаць, як усталяваць радыятар, разбярыцеся ў тыпах абвязкі.

Абвязкай называюць парадак падлучэння труб падачы і адбору цепланосбіта. Ад гэтага парадку нязначна залежыць эфектыўнасць працы сістэмы ацяплення.

Існуе чатыры тыпу:

  • бакавыя;
  • дыяганальная;
  • ніжняя;
  • кропкавая.

Часцей за ўсё практыкуецца бакавое або дыяганальнае падлучэнне. Дыяганальнае лічыцца самым правільным, аднак пры невялікай колькасці секцый бакавое ад яго не адстае.

Схемы абвязкі канвектараў.

Ніжняе падлучэнне менш рацыянальнае з тэхнічнага пункту гледжання, аднак пры падпольнай або внутриплинтусной пракладцы труб ацяплення цалкам сябе апраўдвае.

Таксама варта памятаць, што пры однотрубной сістэме падачы варта выкарыстоўваць байпас, а ў выпадку термостатической рэгулявання ён і зусім неабходны.

У однотрубной сістэме пры рэгуляванні патрэбен байпас.

Звярніце ўвагу! Падача цепланосбіта заўсёды павінна вырабляецца зверху, а адбор - знізу, калі не прадугледжана іншая схема.

ўстаноўка

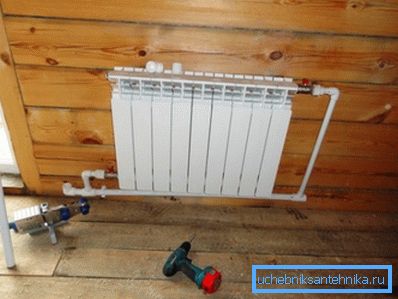

Пераходзім да практыкі.

Пачнем з таго, што перакрыем ваду ў сістэме, выкруцілі заглушкі і сольем цепланосбіт з прылады. Збярэм секцыі новай батарэі. Затым інструкцыя прадугледжвае дэмантаж старога канвектару.

Трубы падводкі вадкасці можна абрэзаць балгаркай так, каб зручна было ўсталёўваць новы прыбор. Стары крапежны элемент варта таксама дэмантаваць.

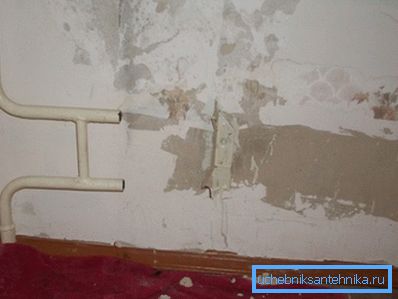

Дэмантуем стары прыбор.

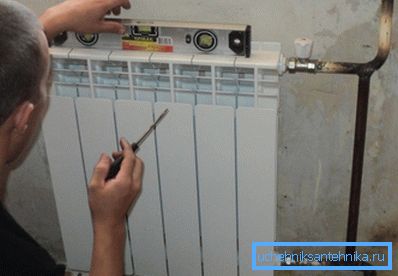

Новы прыбор наважваем з дапамогай кранштэйнаў, якія ідуць у мантажным наборы. Кранштэйны звычайна мацуюць у сцяны з дапамогай дзюбеляў. Сочым за гарызантальным становішчам з дапамогай узроўня.

Сочым за ўзроўнем.

У трубу падачы Закручваем термостатический рэгулявальны клапан, а ў адтуліну батарэі - зваротны хваставік. У супрацьлеглае адтуліну абагравальніка Закручваем кран Маеўскага.

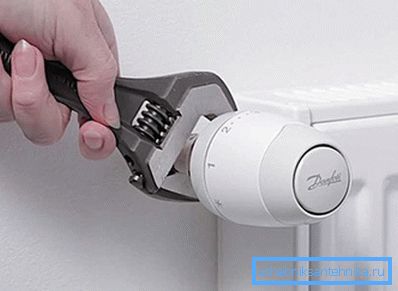

На трубу падачы мантуем тэрмастат.

У ніжнюю адтуліну батарэі Укручваем хваставік, які злучаем з шаравым кранам зваротнай трубы. Рэгуляванне ў гэтым адрэзку сістэме не спатрэбiцца.

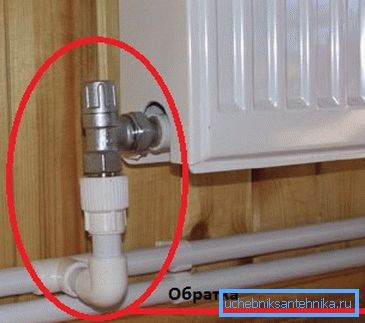

Падлучальны обратку.

Што застаўся адтуліну закрываем шчыльна спецыяльнай заглушкай, якая ставіце ў камплекце ў вырабу. У канцы працы правяраем гарызантальнасць зноў.

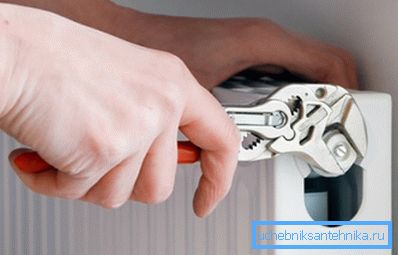

Закручваем заглушку.

Звярніце ўвагу! Рэзьбавыя злучэння ўшчыльняюць пакулляў, джутовым валакном або ФУМ-стужкай з адмысловым высокатэмпературным герметыкам.

выснову

Ўстаноўка радыятараў - адказная задача, ад карэктнасці рашэння якой будзе залежаць камфортнасць вашага дома. Глядзіце відэа ў гэтым артыкуле і пазнавайце новыя нюансы па тэме.
