Вадзяной кацёл на адпрацаваным алеі самому

Многія ўладальнікі аўтамабіляў (асабліва грузавых) сутыкаюцца з праблемай утылізацыі адпрацаванага масла. Паколькі рэчыва гэта таксічна і атручвае навакольнае асяроддзе, то пазбавіцца ад адпрацоўкі не так-то ужо і проста. Да таго ж можна атрымаць рэальны штраф ад эколагаў. Спальваць такія адходы ў адмысловым абсталяванні з карысцю для сябе - адзін з прымальных выхадаў. Прамысловасць ужо даўно выпускае катлы, якія працуюць на адпрацаваным алеі. Але каштуюць яны дорага, і таму хатнія ўмельцы шукаюць спосабы збудаваць вадзяной кацёл на адпрацаваным алеі сваімі рукамі.

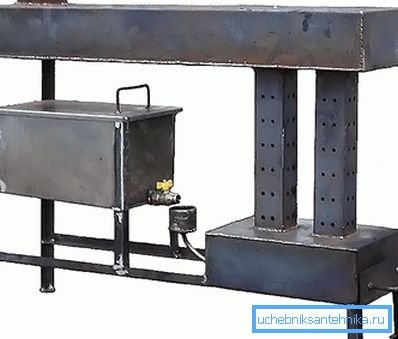

як працуе

як працуе

Алгарытм працы катла вельмі просты:

  • З адмысловай ёмістасці ў пиролизную чару падаецца адпрацоўка (можна любое сінтэтычнае або мінеральны алей, іх сумесь, у крайнім выпадку, газа).
  • У гэтай ёмістасці адпрацоўка даводзіцца да выпарэння (падаграваецца адпрацаванымі газамі і гарэлкай).
  • Пары масла трапляюць у камеру згарання, дзе змешваюцца з паветрам і падпальваюцца гарэлкай. Пры згаранні выдзяляецца вялікая колькасць энергіі, здольнай нагрэць (праз сценкі камеры) цепланосбіт для абагрэву памяшкання.
  • Адходы згарання (іх мала, але яны ёсць) выдаляюцца праз комін, у якім ёсць адвод для газаў. Гэтым шляхам падагрэтыя газы трапляюць у пиролизную камеру і абаграваюць адпрацоўку, а затым выдаляюцца вонкі.

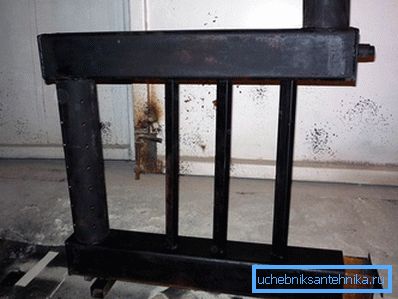

Печ на адпрацаваным алеі

Для рэгулявання інтэнсіўнасці гарэння алею ў верхняй частцы коміна ўсталёўваюць шиберную засаўку.

Прылады і матэрыялы

Прылады і матэрыялы

Для таго каб самастойна сабраць вадзяной кацёл на адпрацаваным масле варта мець чарцяжы зборкі. Гэтая дакументацыя дапаможа пазбегнуць памылак і вырабіць працаздольную канструкцыю. Але пачынаць варта з інструментаў. Для працы спатрэбяцца:

  • зварачны апарат (інвертар);
  • «Балгарка» і камплект адразных колаў для рэзкі металу;
  • электрычная дрыль;
  • набор ключоў (развадны, газавы і т. д. па неабходнасці);
  • малаток і іншы слясарны інструмент.

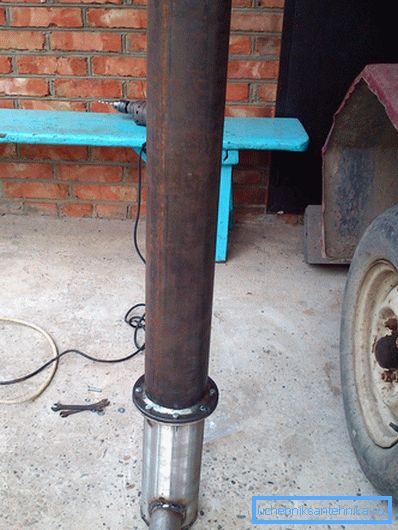

Дэталь катла на адпрацаваным алеі

Наступным этапам з'яўляецца падбор камплектуючых для зборкі катла. Зыходзячы з чарцяжа, канструкцыя самаробнай катла складаецца з такіх элементаў:

  • пашыральнага бака з мембранай;
  • корпуса для катла і камеры згарання пароў алею;
  • цэнтрабежны помпа, які можа працаваць у стане апускання ў алей (падае алей у пиролизную камеру);
  • кампрэсар, які пад ціскам падае ў другасную камеру згарання паветра;
  • цыркуляцыйны помпа для прымусовага руху цепланосбіта;
  • комін з шиберной засланкай і газоотводом;
  • гарэлка;
  • фітынгі і трубы для падлучэння ў сістэму ацяплення.

Гарэлку можна вырабіць таксама самастойна.

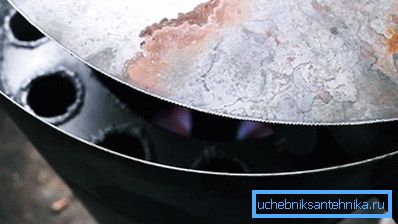

Выкананне зборкі катла

Выкананне зборкі катла

Канструкцыя корпуса катла складаецца з двух труб рознага дыяметра. Зазор паміж імі павінен складаць 3-4 см (для запаўнення вадой). Знешні корпус мае два выхады (на падачу / обратку). Ўнутры другой трубы мантуюць камеру згарання пароў алею. Вада ні ў якім разе не павінна трапіць у аддзел, дзе згарае масла. Ёмістасць з маслам размяшчаюць побач з катлом. У яе апускаюць насос, які пад ціскам падае паліва ў пиролизную камеру.

Для спынення падачы алею на трубаправодзе мантуюць вентыль.

У ніжняй частцы канструкцыі мантуюць ёмістасць для масла. Яе верхняя частка мае адтуліны для выхаду пароў газу ў другасную камеру згарання, а ўнізе ёсць дзверцы для зручнасці чысткі камеры. Праз дзверцы можна падвесці да свечкі гарэлкі электрычныя кантакты. У ёмістасці для вадкага алею адбываецца яго першасны распальванне, і яна працуе яшчэ і як свечка запальвання.

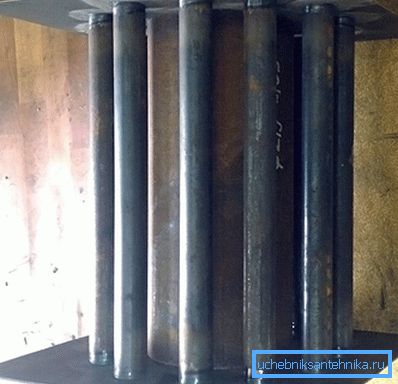

Гарэлка на адпрацаваным алеі

У камеру другаснага згарання ўразаюць штуцэр для паветраправода (стварэнне паветрана-алейнай сумесі).

У верхняй частцы другаснай камеры згарання усталёўваюць комін з шиберной засланкай і трубкай газоотвода, якая апускаецца да чары з маслам, падаграваючы яго сыходзяць газамі. На трубаправодзе зваротнай вады ўсталёўваюць цыркуляцыйны помпа. На падачы мантуюць пашыральны бак і аўтаматыку бяспекі.

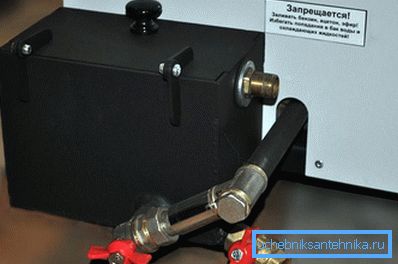

Запуск у працу

Запуск у працу

Перад запускам варта праверыць усе зварныя швы на герметычнасць, запоўніць ёмістасці алеем і вадой. Алею варта наліць пластом да 1 гл, у ім не павінна быць вады і смецця. Алей разгарыцца хутчэй, калі ў яго дадаць 100 мл газы. Падпальваюць кацёл кнотам, змочаным у вадкасці для распальвання, пасля ўзгарання паліва яго апускаюць на дно ёмістасці. Затым уключаюць падачу паветра. Пасля закіпання масла ідзе яго выпарэнне і пачынаецца нагрэў.

Вартасці і недахопы

Вартасці і недахопы

Да станоўчым характарыстыках абсталявання можна аднесці:

  1. Універсальнасць і таннасць паліва (для працы падыходзяць розныя алею).
  2. Экалагічнасць - пары алеяў згараюць амаль цалкам, выкіды ў атмасферу нікчэмныя.
  3. Вялікую цеплааддачу. Пры выкарыстанні прымусовай вентыляцыі ці цыркуляцыі хуткасць нагрэву памяшкання павялічваецца ў некалькі разоў.
  4. Прастату канструкцыі і таннасць камплектуючых для зборкі. Выдаткі акупяцца на працягу першага года эксплуатацыі катла.

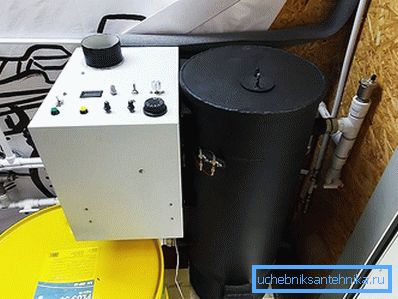

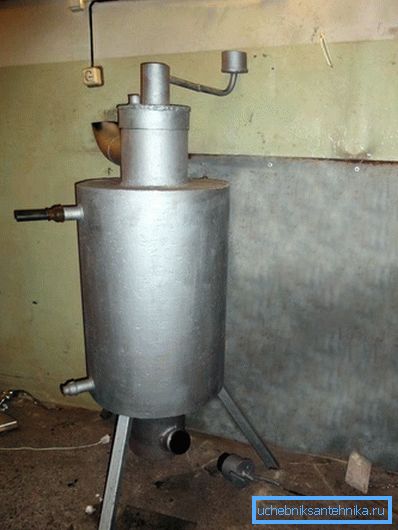

Кацёл на адпрацоўцы пасля ўстаноўкі

Недахопы абсталявання:

  1. Паколькі алей падаграваецца на адкрытым агні, адбываецца спальванне вялікай колькасці кіслароду, дзе ўсталяваны кацёл. Для бяспекі трэба паклапаціцца аб ветранні гэтага памяшкання.
  2. Спатрэбяцца затраты на набыццё фільтраў, бо у адпрацаваным алеі могуць быць рэшткі габлюшкі і іншыя цвёрдыя часціцы, якія хутка забрудзяць гарэлку.
  3. Алей трэба адстойваць, і толькі потым прапускаць праз фільтры.
  4. Пасля спынення падачы алею кацёл згасае праз некаторы час, таму што пакуль паліва ў першаснай камеры згарання не выгарыць, яго праца не спыніцца.
  5. Катлы на адпрацаваным алеі нельга выкарыстоўваць у жылых памяшканнях з-за непрыемнага паху і магчымасці траплення ўгарным газаў у памяшканне.

Калі вам неабходна арганізаваць ацяпленне падсобных памяшканняў, гаража, склада і да т.п., то вадзяной кацёл на адпрацаваным алеі дастаткова эканамічны і выгадны варыянт. Таксама вы зможаце ацяпляць жылыя памяшканні, усталяваўшы кацёл у асобнай кацельні.

відэа

У відэа паказана, што сабой уяўляе кацёл на адпрацаваным масле:

чарцяжы

У чарцяжах паказана як зрабіць катлы і печы на ​​адпрацоўцы:

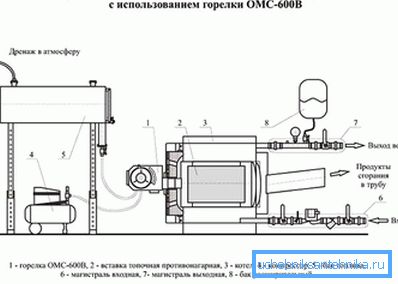

Прынцып працы катла на адпрацоўцы

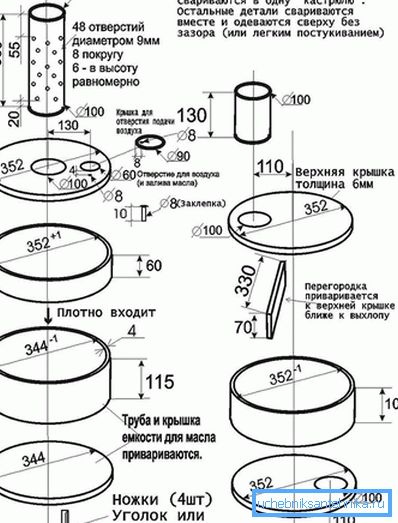

Чарцёж печы з памерамі

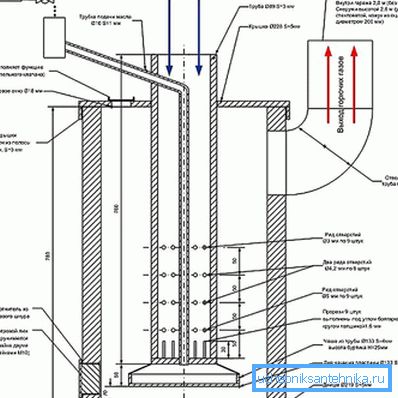

Чарцёж печы на ​​адпрацаваным алеі

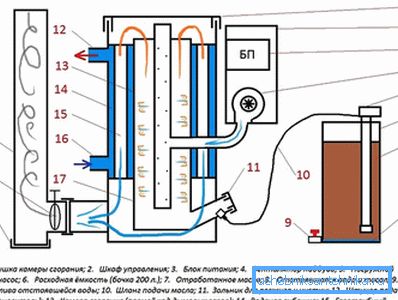

Схема працы катла

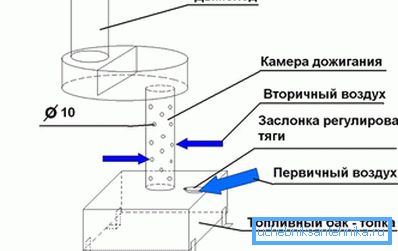

Канструкцыя печы на ​​адпрацоўцы
