Вадзяной насос для ацяплення: прымусовая цыркуляцыя

Часцей за ўсё ў сучасных сістэмах абагрэву выкарыстоўваюцца адмысловыя прылады, якія дазваляюць ажыццяўляць прымусовую цыркуляцыю вады. Гэта вадзяныя помпы для ацяплення і яны асабліва актуальныя, калі мяркуецца забяспечваць цяплом будынкі, якія маюць вялікую плошчу.

Перавагі прымусовай цыркуляцыі

Рух цепланосбіта ў ацяпляльных сістэмах можа ажыццяўляцца натуральным шляхам або з выкарыстаннем дадатковых прыбораў. У першым выпадку вадкасць цыркулюе дзякуючы рознасці тэмператур, а ў другім - за кошт помпаў, падлучаных да электрычнай сеткі.

Прымусовы спосаб мае шэраг бясспрэчных добрых якасцяў:

• Адсутнічае неабходнасць у строгім захаванні правіл пры размяшчэнні трубаправодаў.
• Ёсць магчымасць вырабляць рэгуляванне тэмпературы ў асобных памяшканнях пры эксплуатацыі сістэмы.
• Пры наяўнасці цыркуляцыйнага прылады можна выкарыстоўваць элементы з меншым дыяметрам.
• Эканамічнасць пры расходзе паліва забяспечваецца дзякуючы аўтаматычнага рэгулявання.

Заўвага! Самы галоўны недахоп заключаецца ў тым, што прыбор для перапампоўкі цепланосбіта залежым ад электразабеспячэння. Пры аварыйнай сітуацыі на ЛЭП функцыянаванне сістэмы спыніцца.

Асноўныя тыпы прылад

Цыркуляцыйныя помпы для ацяпляльных сістэм могуць істотна адрознівацца, таму іх кошт можа некалькі вар'іравацца. Адны мадэлі могуць выдзяляцца высокай магутнасцю, іншыя - паказчыкамі зносаўстойлівасці або любымі іншымі характарыстыкамі. Аднак усе прыборы можна падзяліць на два тыпу.

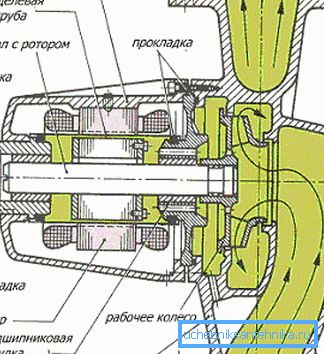

Канструкцыі з мокрым ротарам

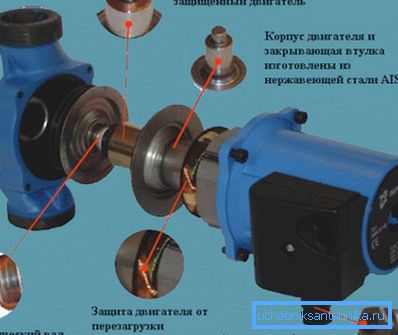

У падобных прыладах круцельная частка знаходзіцца непасрэдна ў перапампоўваецца асяроддзі. Ад статара працоўнае кола аддзеленае спецыяльным шклянкай, які робіцца з нержавеючай сталі. Што тычыцца вала ротара, то ён можа быць выкананы не толькі з металу, але і з керамікі.

ККД дадзенага прыстасаванні для перапампоўкі вадкасці роўны прыкладна 50 працэнтам, а гэтага ў звычайных умовах цалкам дастаткова. Новыя мадэлі з ротарам, пагружаным непасрэдна ў цепланосбіт, канструююцца з падтрымкай модульнага прынцыпу, калі блокі ўсталёўваюцца ў адпаведнасці з неабходнай падачай і памерамі.

Працоўнае кола цыркуляцыйных помпаў такога тыпу сумяшчае ў сабе вартасці радыяльных і аксіяльны механізмаў. Падшыпнікі разам з ротарам і валам ўтвараюць адзіны блок. Пры запуску падобныя канструкцыі здольныя вырабляць самастойнае выдаленне паветра.

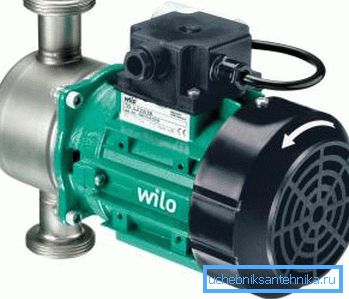

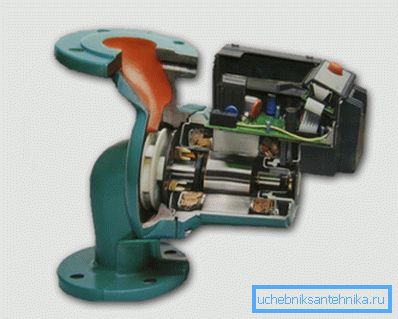

Вырабы з сухім ротарам

Дадзеныя прылады адрозніваюцца больш высокім ККД, таму больш падыходзяць для ўстаноўкі ў сістэмах, дзе патрабуецца перапампоўваць значныя аб'ёмы. Рухавікі прыбораў не маюць кантакту з рабочай асяроддзем. Характэрная асаблівасць - наяўнасць спецыяльнага ўшчыльнення паміж маторам і помпавым аддзяленнем.

Пры працы паміж слізгальнымі паверхнямі фармуецца тонкая вадзяны плёнка, бо ў сістэме ацяплення вадкасць знаходзіцца пад высокім ціскам, калі параўноўваць з навакольным атмасферай. Такая мембрана дазваляе ажыццявіць герметызацыю, калі адбываецца кручэнне асноўных дэталяў.

Выраб пярсцёнкаў звычайна вырабляецца з агломерированного вугалю, нержавеючай сталі або керамікі.

Калі казаць пра канструктыўныя асаблівасці, то можна вылучыць два падвіда прадукцыі, кошт якой будзе істотна адрознівацца.

• Кансольныя прылады робяцца ў выглядзе асобнай канструкцыі, якая не мае сувязі з корпусам. Працоўнае кола і вал рухавіка злучаюцца з дапамогай адмысловай муфты.
• Манаблочныя аналагі ўяўляюць сабой блок, у склад якога ўваходзіць рухавік і непасрэдна сам корпус. Пры такім варыянце працоўнае кола насаджаная на вал.

Звярніце ўвагу! Выкарыстоўваць вырабы з сухім ротарам для ацяплення невялікіх будынкаў не мае сэнсу. Можна ажыццяўляць іх мантаж пры стварэнні сістэмы абагравання ў вялікіх катэджах і іншых буйных будынках.

правядзенне ўстаноўкі

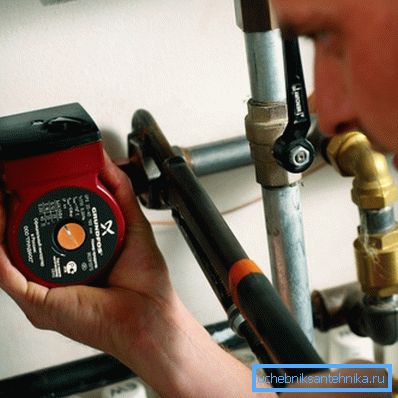

Вырабіць інсталяцыю прылады цалкам рэальна сваімі рукамі, так як дадзены працэс не мае на ўвазе нейкіх складаных дзеянняў, хоць пэўныя навыкі ўсё ж спатрэбяцца. У камплекце з асноўным прыборам заўсёды пастаўляюцца ўшчыльняльныя кольцы і неабходныя дэталі.

асноўныя палажэнні

• Месца для ўстаноўкі неабходна падбіраць так, каб была магчымасць дадаткова ўсталяваць фільтр грубай ачысткі. Ён зберажэ прыбор ад траплення буйных часціц іржы і іншых уключэнняў.
• Працоўнае кола пасля правядзення работ павінна размяшчацца гарызантальна. Калі гэтым занядбаць, то цыркуляцыйны помпа будзе шумець пры працы ці ўвогуле перастане функцыянаваць.
• У працэсе інсталяцыі патрубкі не павінны быць пераблытаны. Як правіла, на корпусе ставяцца спецыяльныя стрэлкі, якія адлюстроўваюць кірунак руху рабочай асяроддзя.
• Рэзьбавыя злучэння неабходна герметызаваць пры дапамозе спецыяльнай стужкі або звычайнай пакулля. Спалучаныя элементы ў абавязковым парадку адлучаюцца пракладкамі.

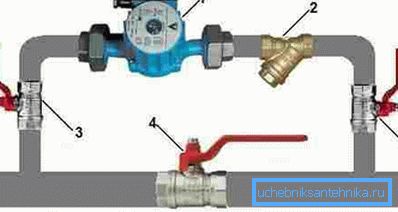

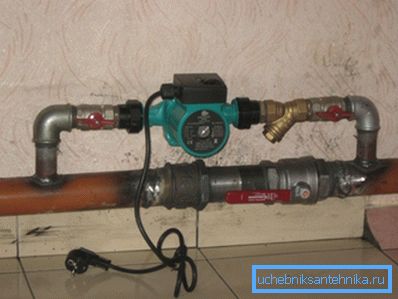

• Ўстаноўка помпы і запорных кранаў ажыццяўляецца непасрэдна на абводзіў, які неабходны для таго, каб у экстранных сітуацыях цепланосбіт мог праходзіць праз цэнтральны трубаправод.
• Перш чым ажыццяўляць запуск сістэмы, варта адкруціць шруба, які знаходзіцца на вечку. У гэтым выпадку з сістэмы будзе выраблена выдаленне паветра.

паслядоўнасць дзеянняў

Пры ўсталёўцы помпы неабходна прытрымлівацца пэўнага плана, каб пазбегнуць складаных сітуацый. Падрабязная інструкцыя па выкананні аперацый прыводзіцца ніжэй.

У ёй адлюстраваны найбольш значныя моманты.

1. Перш за ўсё патрабуецца падрыхтаваць ацяпляльную сістэму да інсталяцыі прылады. Для гэтага цалкам выдаляецца цепланосбіт. Таксама пажадана вырабіць чыстку трубаправодаў ацяплення.
2. Далей усталёўваецца непасрэдна сам помпа на абводнай арматуру. Пры фіксацыі вала рухавіка паварот скрынкі павінен ажыццяўляць пры мінімальным высілку. Па краях ўсталёўваюцца краны.
3. Пасля гэтага ажыццяўляецца ўрэзка абводкі ў цэнтральны трубаправод. У ходзе работ прымяняюцца спецыяльныя фітынгі або зварачны апарат. На асноўную трубу таксама усталёўваецца кран.
4. За працамі па інсталяцыі ідуць мерапрыемствы па падлучэнні да электрычнай сеткі. Усе мадэлі функцыянуюць ад ліній з напругай 220 вольт.
5. Пасля выканання асноўных прац выконваецца тэставанне сістэмы. Для гэтага яна запаўняецца цепланосбітам. Калі працёкаў няма, а цыркуляцыя адбываецца нармальна, то працы былі ажыццёўлены якасна.

Увага! Каб не ажыццяўляць сліў вадкасці з усёй сістэмы, можна скарыстацца запорной арматурай. Яна усталёўваецца непасрэдна перад тым месцам, дзе будзе знаходзіцца прылада.

Магчымыя прычыны паломкі

• Няправільнае размяшчэнне клемы і асноўнага кабеля прыводзіць да сур'ёзных няспраўнасцяў.
• Рухавік не размяшчаецца гарызантальна, таму ўсярэдзіне адбываецца навала паветра, які выводзіць з ладу прыбор.
• Няякаснае фільтруе прылада прапускае цвёрдыя часціцы, у сувязі з гэтым парушаецца функцыянаванне вырабы.

У якасці заключэння

Цыркуляцыйныя помпы для вадзянога ацяплення ў сучасных сістэмах ацяплення лічацца практычна абавязковымі элементамі, так як дзякуючы ім ўстаноўка трубаправодаў вырабляецца і з улікам эстэтычных меркаванняў. Для больш дэталёвага азнаямлення з прыладай рэкамендуецца паглядзець прапанаванае відэа.
