Вадзяной цёплая падлога самому

Кожны чалавек імкнецца абставіць жыллё усімі неабходнымі рэчамі і скарыстацца новымі тэхналогіямі, якія ствараюць жаданую атмасферу і ўтульнасць. Немалаважным фактарам у дадзеным пытанні з'яўляецца ацяпленне, якое абагравае ўсе памяшканні ў халодны час года. Калі раней было прынята ўсталёўваць стандартнае ацяпленне з жалезнымі трубамі і чыгуннымі батарэямі, то на сённяшні дзень можна знайсці мноства альтэрнатыўных варыянтаў.

Адным з такіх з'яўляецца падлогу з абаграваннем, па якім не толькі прыемна хадзіць, але які таксама вылучае дастатковую колькасць цяпла для падтрымання аптымальнай тэмпературы ў пакоі. Ёсць некалькі варыянтаў ўладкавання цёплай падлогі, але найбольш распаўсюджанай і даступнай з'яўляецца вадзяная сістэма. Уладкаваць вадзяной цёплая падлога не моцна складана. У гэтым артыкуле мы распавядзем як зрабіць вадзяной цёплая падлога сваімі рукамі ў прыватным доме, дамо паэтапную інструкцыю па мантажы і кладцы.

перавагі

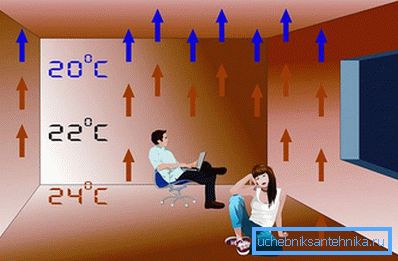

Перавагі вадзянога цёплай падлогі

Як вядома, самая камфортная тэмпература для чалавека лічыцца +18? С. Яе падтрыманне можна забяспечыць і звычайнай сістэмай ацяплення, але калі гаворка ідзе пра падлогавае пакрыццё, якое можа быць вельмі халодным з-за прамога кантакту з падмуркам, то тут патрэбныя больш высокія паказчыкі. Дзякуючы сістэме вадзянога падлогі унізе паветра прагрэецца да +22? С. Акрамя гэтага, можна назваць і іншыя перавагі, якія атрымае карыстач пры выкарыстанні сучаснай тэхналогіі:

  • Адсутнасць цыркуляцыі пылу.
  • Зніжэнне верагоднасці адукацыі грыбка ў кутах.
  • Нармалізацыя вільготнасці паветра.
  • Зручнасць эксплуатацыі і догляду.
  • Абсалютная бяспека.
  • Сумяшчальнасць з рознымі відамі ацяплення.
  • Працяглы тэрмін эксплуатацыі.

Важкім аргументам, які размаўляе на карысць цёплага полу, з'яўляецца адсутнасць прамога і візуальнага кантакту з ацяпляльным прыборам, што дазваляе вольна планаваць інтэр'ер памяшкання.

Асноўныя схемы кладкі і віды труб

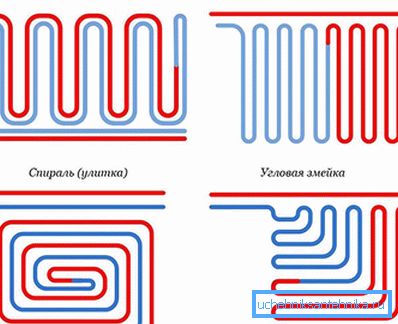

Схемы кладкі труб вадзянога цёплай падлогі

Каб цяпло раўнамерна размяркоўвалася па ўсёй паверхні, неабходна правільна падабраць спосаб кладкі. Так як вада будзе паступова астываць, то мантаж неабходна пачаць ад сцен і рухацца па абранай схеме. Для арганізацыі цёплай падлогі можна выкарыстоўваць такія схемы:

  • змейка - абыход перыметра пакоя хвалістай лініяй ад вонкавай сцяны да наступнай сценкі.
  • слімак - увесь час ідзе па перыметры, рухаючыся да цэнтра, кожны новы круг будзе менш папярэдняга.
  • камбінаваная - уключае ў сябе адначасова абодва варыянты кладкі.

Вывучаючы розныя варыянты мантажу, кожны сутыкаецца з праблемай выбару выгляду трубаправода. На сённяшні дзень можна выкарыстоўваць такія варыянты труб:

медныя

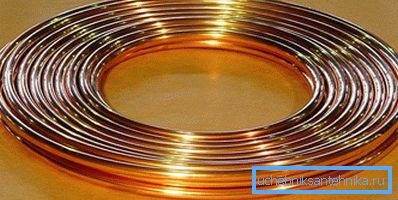

Труба медная для цёплай падлогі

Ставяцца да дарагім матэрыялам. Пры ўладкаванні цёплай падлогі неабходна хаваць іх, так як сцяжка можа згубна на іх паўплываць. Пракладка труб патрабуе наяўнасці спецыяльнага абсталявання і ведаў у гэтай галіне, таму пачатковец не зможа справіцца з пастаўленымі задачамі.

металлопластіковые

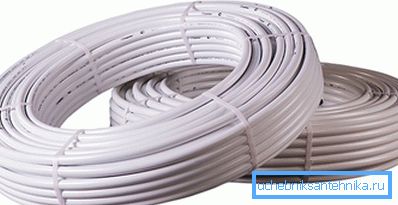

металлопластіковые трубы

Металлопластіковые трубы часта выкарыстоўваюцца пры мантажы цёплай падлогі, так як матэрыял досыць трывалы, ён атрымлівае розную форму. Яны лёгка мантуюцца. Таксама ў спіс пераваг адносяць ўстойлівасць да нагрузак. Пасля згінання незалежна ад тэмпературы теплопроводника форма не змяняецца.

поліэтыленавыя

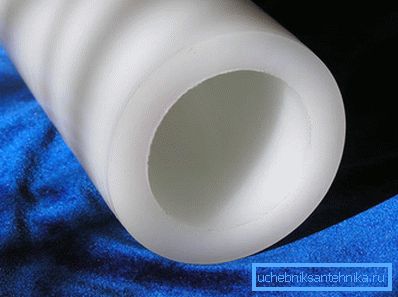

Труба з пашытага поліэтылену

У гэтым выпадку разглядаецца пашыты поліэтылен (шчыльнасць сшыўкі можа быць рознай), які не баіцца прамярзання. Пры гэтым варта памятаць, што пры высокіх тэмпературах трубы будуць выпроствацца. Злучэнне труб паміж сабой не займае шмат часу.

поліпрапіленавыя

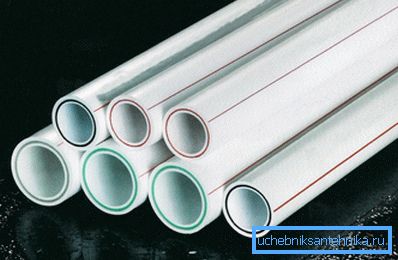

поліпрапіленавая труба

На сённяшні дзень вырабы з пластыка карыстаюцца вялікай папулярнасцю ў розных галінах. Поліпрапіленавыя трубы дастаткова часта ўжываюць у сучасных сістэмах ацяплення, але для падлог гэты варыянт практычна не падыходзіць з-за вялікага радыусу выгібу.

Сказаць вызначана, якія трубы лепш, нельга. Важна ўсё загадзя разлічыць, каб вызначыцца і закупіць неабходны матэрыял.

Падрыхтоўчы этап мантажу сістэмы

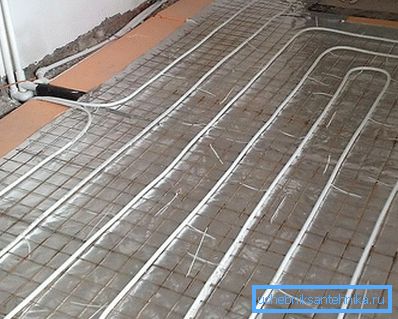

падрыхтоўчыя працы

Вывучаць інфармацыю, як самастойна зрабіць цёплы падлогу, неабходна па парадку і ў першую чаргу варта азнаёміцца ​​з падрыхтоўчымі работамі. На першым этапе падрыхтоўваецца паверхню:

  • Калі падлога будзе мантавацца ў жылым памяшканні, тады выносіцца ўся мэбля.
  • У выпадку калі насціл яшчэ будзе выкарыстоўвацца, яго неабходна дэмантаваць акуратна.
  • Каб выканаць тэхналогію, неабходна каб трубы былі выкладзеныя на дастатковую глыбіню. Гэтага можна дамагчыся пры дапамозе частковай або поўнай выемкі старой сцяжкі. Для ажыццяўлення гэтых работ спатрэбіцца магутны перфаратар або электрычны адбойны малаток. Перад пачаткам прац неабходна даведацца, да якога ўзроўню можна будзе прасоўвацца. Для гэтага выбіваецца невялікі пласт паверхні і аглядаецца адлегласць да бетонных пліт (калі гаворка ідзе пра кватэру). У прыватным доме пры невялікай таўшчыні залівання сцяжкі, магчыма, прыйдзецца прыбраць яе цалкам і выдаліць частка падсыпкі.
  • Пасля таго як зробленая якая пакладзена выманне, уся прастора агаляючы пліт старанна прыбіраецца. Рабіць гэта лепш пры дапамозе адмысловага будаўнічага пыласоса. Калі мантаж адбываецца ў прыватным доме і давялося прыбраць частка падсыпкі пад сцяжкай, тады трэба добра ўтрамбаваць падставу. Гэта ажыццяўляецца самаробным інструментам (яго можна сабраць з дошкі 20? 20 см, да падставы мацуецца штанга з бруса 50? 50 мм і папярочная дзяржальня) або вібратрамбаванні. Апошнія бываюць як бензінавыя, так і электрычныя. Для якія пражываюць у кватэры, патрэбныя больш зберагалыя метады шлягі, інакш пацерпіць столь суседзяў знізу.
  • Для наступнага этапу спатрэбіцца металічная арматура дыяметрам 8? 10 мм. З яе трэба вырабіць лачанне. Калі вышыня будучай сцяжкі будзе да 10 см, тады будзе дастаткова аднаго ўзроўню, пры ўздыме на 20 см і больш, лепш зрабіць яе ў некалькі ўзроўняў. Для гэтага вырабляюцца дзве аднолькавыя плоскасці, ўнутры выкладваецца рашотка з крокам падоўжных і папярочных дубцоў у 40 см. Рашоткі злучаюцца паміж сабой распоркамі неабходнай даўжыні. Усе дзеянні можна выконваць пры дапамозе вязальнага дроту. У некаторых выпадках, калі дзеянні вырабляюцца ў кватэры і чарнавая сцяжка будзе да 10 см, тады па ўзроўні выстаўляюцца металічныя маякі і аснова заліваецца без выкарыстання лачання. Пры дапамозе правілы раствор выраўноўваецца і выводзіцца плоскасць.
  • На працягу трох тыдняў трэба даць залітаму пласту выдужацца, каб ён добра сябе адчуваў і не плыў падчас выканання далейшых работ.

Калі ў кватэры не плануецца выдаленне старой сцяжкі, але падлогу ўсё-такі неабходна выраўнаваць, тады можна ўжываць самовыравнивающиеся сумесі. Для правядзення работ з імі важна выконваць рэкамендуемыя вытворцам суадносін складнікаў. Калі прастора больш паказанай на пакаванні, тады тэрыторыю неабходна падзяліць на ўчасткі. Аддзяліць іх можна пры дапамозе мантажнай пены, за яе раствор выцякаць не будзе. Пасля залівання па плошчы важна прайсціся пры дапамозе ігольчастага валіка, каб выдаліць рэшткі паветра для паляпшэння адгезіі.

Асноўны этап працы

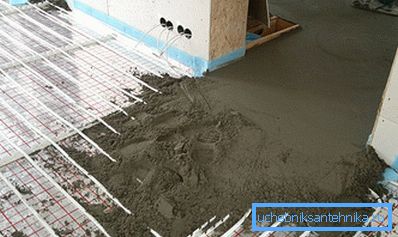

Паўсухое сцяжка цёплай падлогі

Пасля правядзення падрыхтоўчых работ можна прыступаць да непасрэднага мантажу.

  • Вырабляем ўборку. Застылую i памацнела сцяжку лепш за ўсё пакрыць пры дапамозе грунтоўкі. Зрабіць гэта можна ў адзін пласт. Гэта дазволіць выдаліць непатрэбную пыл і ўмацуе паверхню.
  • Уся тэрыторыя засцілаецца гідраізаляцыяй. Для гэтага ўжываецца поліэтыленавая плёнка з таўшчынёй у 200 мк. Палатна ўкладваюцца внахлест, ён павінен складаць не менш за 10 см. Швы праклейваюцца звычайным скотчам. На сцены робяцца подворотен на 5 см.
  • Па перыметры наляпляецца дэмпфернае стужка. Яе вышыня павінна быць такі, каб яна выступала за пласт будучай сцяжкі з уцяпляльнікам. Выраблена яна з успененага паліурэтана і неабходная для таго, каб кампенсаваць пашырэння бетону пры награванні.
  • Наступным пластом ідзе ўцяпляльнік. Для гэтых мэтаў прымяняецца пенапласт або Пеноплекс. Іх мінімальная таўшчыня павінна быць 3 см. Калі гэты ўзровень плануецца таўшчынёй ад 6 см і больш, тады лепш рабіць кладку ў некалькі пластоў. Пры гэтым размяшчаць іх неабходна так, каб швы перапляталіся і ня накладваліся. Гэта важна, т. К. Яны не будуць разыходзіцца пры нагрузцы фінішнай сцяжкі.

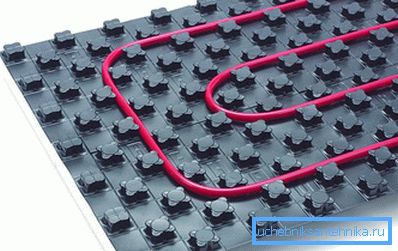

Зручны спосаб кладкі труб

  • Для большай зручнасці лепш выкарыстоўваць верхнюю праслойку ўцяпляльніка з бобышку (спецыяльныя пластыкавыя выступы, паміж якімі ўкладваецца труба). Калі такой магчымасці няма, тады падыдзе металічная рашотка з крокам у 10? 15 см. У першым выпадку труба добра прыціскаецца дзякуючы канструктыўных асаблівасцях, а павароты замацоўваюцца пластыкавымі клямарамі. У другім - ужываецца дрот для фіксацыі.
  • Далей усталёўваецца коллекторный шафу. Для таго каб ён займаў менш месцы, яго звычайна утапливают ў сцяну. Ніша вырабляецца пры дапамозе перфаратар з зубілам. Для фіксацыі самога бокса свідруюцца адтуліны, у іх ўстаўляюцца дзюбеля і саморезы вырабляецца прыціск.
  • Ўнутры устаноўленага шафы мантуецца два калектара (адзін які падае, іншы для зваротнага току). Для больш простага наступнага абслугоўвання пры куплі Савет, каб вентылі былі разборнымі. Таксама прадугледзіце магчымасць дадання дадатковых контураў, магчыма, гэта спатрэбіцца ў будучыні. Да разветвителю робіцца падводка асноўнага контуру ад катла.

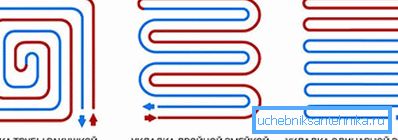

Варыянты кладкі трубы цёплай падлогі

  • Трубы ўкладваюцца па абранай раней схеме. Пачынаць варта ад калектара і далей ад вонкавай сцяны да сярэдзіны (пры кладцы слімаком). Важна, каб на падыходзе да разветвителю ўсе патрубкі знаходзіліся ў цеплаізаляцыі. Гэта дазволіць выключыць празмернае пераграванне пэўных участкаў.
  • Плошча аднаго контуру не павінна перавышаць 40 м2, у выпадку, калі пакой больш, тады яе трэба падзяліць на некалькі контураў.
  • Даўжыня трубы ў адным контуры не павінна перавышаць 80 м пры дыяметры 16 мм і 120 м пры дыяметры ў 20 мм. Абумоўлена гэта тым, што могуць быць вялікія перапады ціску і тэмпературы.
  • Не дапускаюцца злучэння труб на ўчастку. Калі ўсё ж такая патрэба ўзнікае, то зрабіць іх лепш метадам апрасоўкі. Для разборных злучэнняў прыйдзецца пакінуць рэвізійнае акенца для абслугоўвання ў выпадку паломкі.

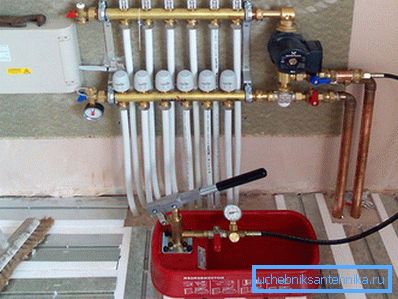

Прылада для апрасоўкі труб

  • Пасля кладкі трубы вырабляецца апрасоўка ўсёй сістэмы. Для гэтага яна напаўняецца паветрам ці вадой. Ціск наганяецца да значэння, якое ў 8? 10 разоў перавышае намінальнае працоўнае. У такім стане сістэма пакідаецца на суткі. Падзенне павінна быць нязначным - яно дапускаецца на пашырэнне трубы. Правяраецца ўся працягласць трубаправода на элемент пашкоджанні.
  • Рыхтуецца раствор для сцяжкі. У яго абавязкова трэба будзе дадаць пластыфікатар. Гэта зробіць сумесь больш эластычнай. Суадносіны цэменту і пяску будзе розным для канкрэтнай маркі, звычайна яно паказваецца на пакаванні. Пластыфікатару спатрэбіцца з разліку 1 л на 1 м2.
  • Заліванне вырабляецца так, каб трубы заставаліся пад ціскам. Падчас працы можна выпадкова пашкодзіць контур нейкім інструментам. Гэта лепш выявіць цяпер, чым пасля таго, як усе застыгне.
  • Поўнае даспявання бетоннай сцяжкі займае 28 дзён.
  • Пасля высыхання можна зрэзаць лішкі дэмпфернае стужкі і ажыццявіць кладку пліткі.

Крок кладкі вызначаецца ў залежнасці ад прызначэння цёплай падлогі. Калі гэта адзіная крыніца ацяплення, то крок павінен быць у 15 см, а калі дапаможны - да 30 см. У выпадку, калі было прадугледжана некалькі контураў, паміж імі таксама ў сцяжцы павінна быць выкладзена дэмпфернае стужка.

Іншыя варыянты

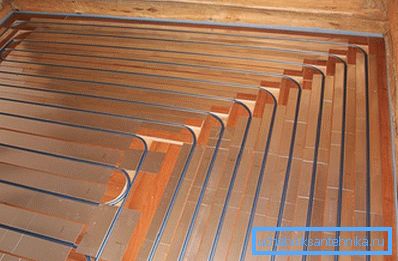

Цёплая падлога вадзяной ў драўляным доме

Акрамя цэментавага спосабу кладкі, сёння атрымалі распаўсюджванне таксама кладка трубаправода на полистирольном і драўлянай падставе. Агульны прынцып заключаецца ў тым, што няма неабходнасці ў заліванні фінішнай сцяжкі. У першым выпадку пліты ўцяпляльніка таксама служаць арыенцірам для кладкі труб, для гэтага прадугледжаны спецыяльныя каналы.

Перад кладкай контуру расстаўляюцца адмысловыя металічныя пласціны, якія будуць павялічваць плошчу цеплааддачы. У другім варыянце уцяпляльнік мантуецца паміж лагамі. Зверху засцілаюцца лісты ДСП, у якіх гэтак жа, як і ў першым варыянце выразаныя канаўкі для правадыра. Такім жа чынам мантуюцца металічныя пласціны. Зверху ўсё засцілаецца фінішным пакрыццём, у ролі якога можа выступаць ламінат ці іншы матэрыял.

Перавагай гэтых варыянтаў з'яўляецца тое, што яны не аказваюць дадатковага ціску на перакрыцця. Напрыклад, яго можна прымяняць на другім паверсе драўлянай хаты.

Падвядзем вынікі. Зрабіць вадзяной цёплая падлога сваімі сіламі магчыма. Неабходна ўсё разлічыць, падабраць схему кладкі труб і пракансультавацца са спецыялістамі. Пры правільным мантажы і захавання ўсёй тэхналогіі цёплае паветра будзе раўнамерна размяркоўвацца не толькі па пакоі, але і ў суседніх пакоях, пачынаючы з ніжніх слаёў.

У якасці папаўнення базы ведаў і пашырэння кругагляду, прапануем вам прачытаць артыкул "Як правільна ўкладваць цёплая падлога пад плітку"

відэа

Паглядзіце відэа пра мантаж металлопластіковых труб для ўладкавання цёплай падлогі:

У гэтым відэа вы зможаце ўбачыць працэс мантажу цёплай падлогі з дапамогай поліпрапіленавай трубы:
