Вакуумныя радыятары: прылада і прынцып дзеяння, тонкасці

У пагоні за павышэннем эфектыўнасці ацяпляльных прыбораў вытворцы акрамя традыцыйных чыгуну і сталі пачалі выкарыстоўваць пры вытворчасці радыятараў медзь і алюміній. Пазней прыйшла ідэя стварэння вакуумнай батарэі - за кошт хітрай канструкцыі такой ацяпліцель павінен імгненна прагравацца, а магутнасць яго можа перавышаць лепшыя біметалічныя аналагі. Пры гэтым ён можа быць як мабільным (электрычныя вакуумныя радыятары дастаткова ўключыць у разетку), так і праточны (падключаецца да сістэмы ацяплення).

Вакуумны радыятар ў інтэр'еры

Прылада і прынцып дзеяння

Ключавое адрозненне праточнага вакуумнага радыятара ад звычайнай батарэі ацяплення заключаецца ў тым, што цепланосбіт ў ім рухаецца толькі праз ніжнюю частку (труба праходзіць праз ніз ацяпляльніка). У класічным чыгунным радыятары гарачая вада звычайна падаецца зверху і праходзіць праз усе секцыі, награваючы метал.

У вакуумных прыладах для прагрэву паверхні выкарыстоўваецца некалькі іншы прынцып:

  • труба ацяплення з гарачай вадой разагравае да кіпення вадкасць, загайдалася ў радыятар на заводзе;
  • затым гэтая вадкасць выпараецца і падымаецца ў верхнюю частку секцый;
  • адбываецца яе астуджэнне і кандэнсацыя на ўнутранай паверхні сценак. Вадкасць пад дзеяннем сілы цяжару перамяшчаецца ў ніжнюю частку і цыкл паўтараецца.
Прынцып працы ацяпляльнага прыбора

Выкарыстанне звычайнай вады прывяло б да падвышанага выдатку энергіі на яе выпарэнне, таму ў такіх батарэях выкарыстоўваецца спецыяльная легкокипящая вадкасць. Як правіла, ужываецца літыева-бромидная вадкасць, для таго, каб паменшыць выдаткі энергіі на яе выпарэнне з батарэі адпампоўваецца паветра. За кошт гэтага тэмпература кіпення зніжаецца да 35? С.

Звярніце ўвагу! Літыева-бромидную вадкасць нельга назваць карыснай для здароўя, таму пры працёку радыятара варта неадкладна спыніць яго эксплуатацыю.

Апісаны прынцып працы вакуумных радыятараў ацяплення выкарыстоўваецца ва ўсіх без выключэння ацяпляльных прыборах такога тыпу. Змяняцца можа толькі склад вадкасці, працоўныя тэмпературы (залежаць ад складу вадкасці), а таксама знешні выгляд прылады.

Перавагі і недахопы

Тэарэтычна апісаная канструкцыя пазбаўленая сур'ёзных недахопаў.

Да вартасцяў вытворцы звычайна адносяць:

  • высокую хуткасць прагрэву (Звычайна вылічаецца секундамі);
  • гарантаванае адсутнасць паветраных коркаў - ім проста няма дзе ўтварацца, бо цепланосбіт праходзіць праз 1 трубу;
На фота бачна, што труба праходзіць толькі праз ніжнюю частку ацяпляльніка
  • аб'ём цепланосбіта ў сістэме ацяплення не павінен быць занадта вялікім. Цалкам хапае літраў 10-15, так як кацёл не працуе ўвесь час, то ён будзе марнаваць менш энергіі на падагрэў вады;
  • таксама вытворцы сцвярджаюць, што вакуумныя радыятары валодаюць падвышанай цеплааддачай у параўнанні са звычайнымі батарэямі ацяплення (Пра гэта гаворка будзе ісці далей);
  • раўнамерны прагрэў;

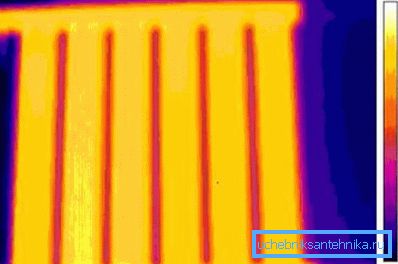

Выграваюцца такія батарэі проста ідэальна
  • паніжаны гідраўлічны супраціў.

З недахопаў адзначыць можна:

  • высокі кошт, кошт у разы пераўзыходзіць кошт звычайных радыятараў ацяплення;
  • эфектыўнасць прылад такога тыпу моцна залежыць ад тэмпературнага рэжыму. Напрыклад, пры павышэнні тэмпературы цепланосбіта звыш рэкамендаванага значэння легкокипящая вадкасць цалкам пераходзіць у газападобнае стан, з-за чаго цеплааддача радыятара падае ў дзесяткі разоў. Гарачая вада проста праходзіць праз трубу і цяпло праз яе не перадаецца на сценкі батарэі.

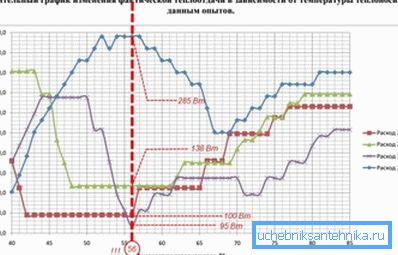

Залежнасць цеплааддачы ад рэжыму працы

Звярніце ўвагу! Для цэнтралізаванай сістэмы ацяплення вакуумныя батарэі трэба падбіраць з улікам таго, якая менавіта тэмпература на падачы.

Больш падрабязна пра вакуумных ацяпляльніка

Нягледзячы на ​​тое, што вытворцы заяўляюць салідны набор пераваг у параўнанні са звычайнымі батарэямі, вакуумныя аналагі пакуль што не настолькі шырока распаўсюджаны. Сярод асноўных прычын гэтага можна вылучыць не толькі высокі кошт, але і адсутнасць значнай статыстыкі па іх ужыванню.

Ці адпавядаюць абяцанні вытворцаў рэчаіснасці

Вытворца любой прадукцыі імкнецца падкрэсліць перавагі свайго тавару і сціпла змаўчаць аб яго слабых баках. У выпадку з вакуумнымі радыятарамі гісторыя тая ж, усё пытанне заключаецца ў тым, наколькі рэальнасць далёкая ад тэорыі і рэкламных буклетаў.

Можна вылучыць такія асаблівасці вакуумных батарэй, пра якія замоўчваюць прадаўцы:

  • батарэя - толькі прамежкавае звяно, роля якога складаецца ў тым, каб проста перадаць энергію ад катла ў дом. Адпаведна, цеплааддача не можа павышацца толькі толькі з-за таго, што з яе адпампавалі паветра і запоўнілі легкокипящей вадкасцю, батарэя - ня генератар энергіі, і сама па сабе нічога не вырабляе;
  • вакуумныя радыятары сапраўды выграваюцца нашмат хутчэй, чым тоўстыя чыгунныя батарэі. Вось толькі гэта не мае асаблівага сэнсу, усё роўна на тое, каб прагрэць стандартную пакой сыдзе больш за гадзіну часу. Так што выйгрыш у пару хвілін абсалютна нязначны;

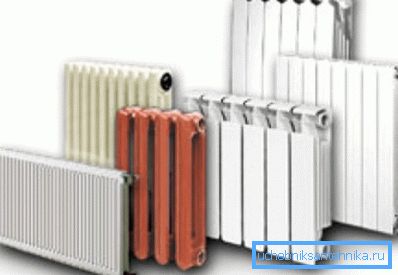

Хуткасць прагрэву розных тыпаў батарэй адрозніваецца, але розніца ў часе не адбіваецца на абаграванні дома
  • адпавядае праўдзе і поўная адсутнасць паветраных коркаў. Але ў звычайных батарэях гэта даўно перастала быць праблемай. Дастаткова проста ўсталяваць кран Маеўскага у верхняй частцы ацяпляльнага прыбора і лішняе паветра можна будзе спусціць самастойна;

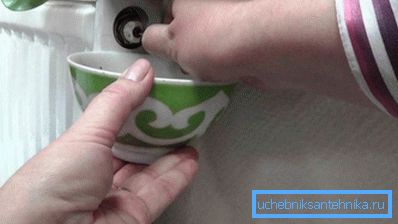

Кран Маеўскага дазволіць пазбавіцца ад паветраных коркаў

Звярніце ўвагу! Для гэтага трэба яшчэ і забяспечыць правільны ўхіл радыятара пры ўсталёўцы. Ён крыху нахіляецца так, каб усё паветра збіраўся ў верхняй яго часткі, у крана.

  • карозія і засмечаных вакуумнага ацяпляльніка таксама немагчыма - прычына крыецца ў тым, што цепланосбіт не цыркулюе праз самі секцыі батарэі;
  • могуць быць праблемы ў сістэмах аўтаномнага ацяплення з натуральнай цыркуляцыяй. Справа ў тым, што ў іх цепланосбіт перамяшчаецца за кошт розніцы ў вышыні катла і самай батарэі. У параўнанні з звычайнай ацяпляльнай сістэмай перапад вышыні будзе менш на вышыню батарэі, адпаведна памяншаецца і напор ў трубе;
У сістэмах з натуральнай цыркуляцыяй могуць быць праблемы
  • што тычыцца гідраўлічнага супраціву, то яно сапраўды невяліка, але для гаспадара дома гэты параметр абсалютна не важны. Значны эфект гэты паказчык дае толькі для кампаній, якія займаюцца абслугоўваннем сістэм ацяплення;
  • вакуумныя радыятары ў аўтаномнай сістэме ацяплення патрабуюць невялікай колькасці вады ў сістэме, але катла прыйдзецца часцей ўключацца для таго, каб падтрымліваць пастаянную тэмпературу. Так што гэты параметр таксама нельга назваць бясспрэчнай перавагай вакуумных прылад над звычайнымі. Да таго ж, сучасныя радыятары таксама абыходзяцца параўнальна невялікім аб'ёмам вады;
  • у апісанні звычайна гаворыцца, што радыятар працуе нават пры невялікай тэмпературы цепланосбіта, гэта сапраўды так, але і цеплааддача пры гэтым невысокая. Таму, каб дасягнуць камфортнай тэмпературы ў доме з нізкатэмпературнай сістэмай ацяплення прыйдзецца нарошчваць плошчу цеплааддачы (гэта значыць проста купляць большая колькасць дарагіх ацяпляльнікаў);

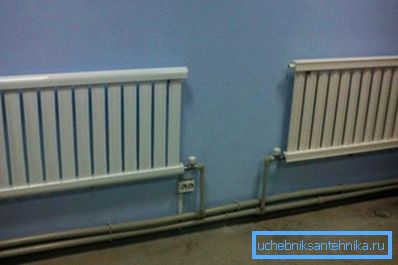

Калі знізіць тэмпературу вады ў сістэме, то давядзецца павялічыць лік радыятараў
  • нагадаць варта і пра тое, што вадкасць ў батарэі далёка не бясшкодная. І калі працёк звычайнай батарэі пагражае хіба што невялікі псаваннем маёмасці, то ўцечка літыева-бромидной вадкасці і яе выпарэння адаб'юцца на здароўе жыхароў.

тонкасці выбару

Улічваючы ўсе апісаныя асаблівасці працы вакуумных радыятараў рэкамендаваць іх да куплі складана. І справа тут менавіта ў высокай цане, эфектыўнасць ненашмат вышэй, чым у тых жа біметалічных ацяпляльнікаў, а праблем можна атрымаць масу.

Тым не менш, калі з фінансамі праблем няма, то можна і набыць такую ​​батарэю, трэба толькі не памыліцца пры выбары.

Інструкцыя па выбары мае наступны выгляд:

  • перш трэба азнаёміцца ​​з тэмпературным рэжымам працы прылады. калі яно разлічана на тэмпературу цепланосбіта 110-120? З, а ўсталёўваць яго плануецца ў звычайнай гарадской кватэры, то пра заяўленую прадукцыйнасці можна забыцца;

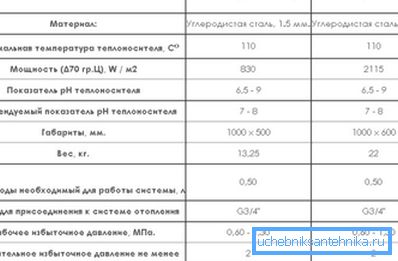

Характарыстыкі шэрагу вакуумных ацяпляльнікаў
  • затым звяртаем увагу на знешні выгляд, у прыватнасці якасць афарбоўкі. Фарба не павінна сцірацца пазногцем, быць раўнамерна нанесенай на паверхню металу, ня мець ніякіх потеков і наплываў. Нізкая якасць фарбы кажа пра тое, што гэты радыятар, хутчэй за ўсё, няякасны;

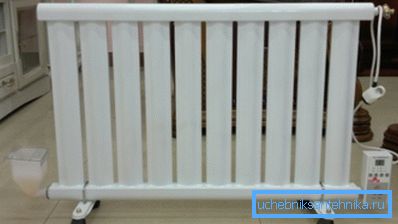

Пры выбары варта ацаніць якасць афарбоўкі і зваркі
  • вадкасці ўнутры не павінна быць занадта шмат. Дастаткова проста нахіліць батарэю і прыслухацца - лёгкі шолах азначае, што ўсё ў парадку, булькатанне кажа пра тое, што вадкасці многа;
  • зварныя швы павінны быць выразнымі, роўнымі, без наплываў.

Самаробны вакуумны ацяпліцель

Цалкам рэальна змайстраваць вакуумны радыятар ацяплення сваімі рукамі. Усё, што для гэтага спатрэбіцца - старая звычайная батарэя і легкоиспаряющаяся вадкасць. Ваду выкарыстоўваць непажадана, так як эфектыўнасць работы ацяпляльніка знізіцца.

Зборка выконваецца ў такой паслядоўнасці:

  • праз ніжні канал будзе праходзіць труба з цепланосбітам, паэтам у ніжняй частцы заглушкі выдаляюцца, ўстаўляецца труба, герметызуюцца стыкі;
Са звычайнай батарэі можна паспрабаваць зрабіць вакуумную
  • у верхняй частцы радыятара спатрэбіцца адтуліну для запаўнення яго легкокипящей вадкасць. З даступных аналагаў літыева-бромидной сумесі вылучыць можна спірт, ён досыць лёгка выпараецца і бясшкодны для чалавека;

Звярніце ўвагу! Да ўпора запаўняць батарэю ня трэба, дастаткова каб вадкасць пакрывала трубу з цепланосбітам.

  • пасля гэтага самая складаная частка - адпампоўка паветра. Без кампрэсара зрабіць гэта не атрымаецца;
  • таксама самастойна прыйдзецца заняцца каліброўкай прыбора з тым, каб выявіць аптымальныя рэжымы працы. Можна павялічваць тэмпературу цепланосбіта градусаў на 5-10? С і для кожнага новага значэння вымяраць тэмпературу паверхні батарэі.

Замест праточнай трубы можна ўставіць і ТЭН з тэрмарэгулятарам. У такім выпадку атрымаем універсальная прылада, якое можна выкарыстоўваць як дадатак да звычайнага ацяплення.

ТЭН з тэрмарэгулятарам

падвядзенне вынікаў

Вакуумныя радыятары ацяплення - цікавая ідэя, якая патрабуе сур'ёзнага даследавання. Пакуль што пра эфектыўнасць такіх ацяпляльнікаў можна судзіць толькі па водгуках рэдкіх уладальнікаў, ды па рэкламе вытворцаў. У будучыні, пры ўмове зніжэння кошту іх можна разглядаць як аналаг звычайных радыятараў ацяплення.

На відэа ў гэтым артыкуле паказаны прынцып працы падобных ацяпляльных прыбораў.
