Вентыль для радыятара. прынцып працы тэрмастата. механічныя

Па відах рэгулявальны вентыль для радыятараў можна класіфікаваць на дзве разнавіднасці - гэта механізм з рэгулявання інтэнсіўнасці патоку цепланосбіта і дыскрэтны, які можа быць альбо адкрыты, альбо зачынены.

Калі з першым агрэгатам усё зразумела, то другі, термостатический, падзяляецца на электронныя з розным тыпам логікі і механічныя, з рознымі напаўняльнікамі, ад якіх залежыць якасць эксплуатацыі. Таму мы больш засяродзім сваю ўвагу на термостатических прыборах і іх прыладзе, а таксама паглядзім відэа ў гэтым артыкуле.

рэгуляванне мікраклімату

Прынцып працы тэрмастата

• Цепланосбіт, які цыркулюе ў ацяпляльнай сістэме, мае пэўную тэмпературу, якая перадаецца на радыятар, абаграваючы паветра ў памяшканні і звычайны вентыль рэгулюе інтэнсіўнасць патоку, робячы батарэю халадней або гарачае. У выпадку з термостатикой таксама рэгулюецца тэмпература ў радыятары, але робіцца гэта аўтаматычна, у залежнасці ад тэмпературы паветра ў памяшканні.

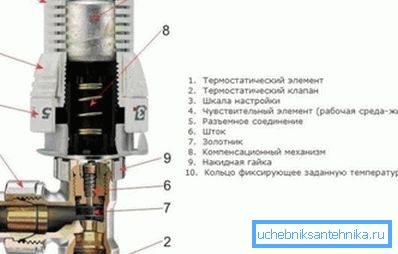

• Термостатический рэгулявальны вентыль на радыятар ацяплення мае напаўняльнік (цвёрды, вадкі або газавы), які рэагуе на тэмпературу паветра, гэта значыць, пры награванні ён пашыраецца і штурхае шток, перакрываючы праход цепланосбіта, а пры астуджэнні - звужаецца і шток адсоўваецца назад, вызваляючы праход гарачай вадзе, цыркулявалай ў радыятары. Падобным чынам працуе і электронны термостатический рэгулятар, але ён значна больш дакладна.
• Напрыклад, вы ўсталявалі ручку налады на лічбу 3 - звычайна гэта адпавядае 20? C, і цыркуляцыя цепланосбіта будзе працягвацца да таго часу, пакуль тэмпература паветра ў пакоі не паднімецца да 21? C і калі гэта адбудзецца, напаўняльнік пашырыцца, сильфон націсне на шток і праход перакрыецца. Калі тэмпература паветра ў пакоі апусціцца да 19? C, то напаўняльнік паменшыцца ў памерах і вада адштурхне шток назад, адкрываючы сабе праход для цыркуляцыі ў радыятары.

механічныя тэрмарэгулятары

Заўвага. Усе термостатические рэгулятары механічнага тыпу падпадзяляюцца на тры групы па запаўненні сильфона рознымі напаўняльнікамі. Так, гэта могуць быць цвёрдыя цела тыпу парафіна, стэарыну ці азакерыту, вадкія, тыпу спірту або алею, альбо гэта можа быць звадкаваны газ.

У тых выпадках, калі сильфон напоўнены парафінам, стэарын ці азакерыту, працэс рэагавання атрымліваецца даволі затарможаным - напаўняльнік дасягае неабходнага стану толькі праз 40 хвілін пасля таго, калі ў пакоі ўсталявалася патрэбная тэмпература.

А так як рэакцыя прыбора запраграмавана на адзін градус, то ён проста-проста не паспявае спрацаваць пры патрэбнай тэмпературы і хібнасць, як правіла, дасягае ўжо да 1,5 ?. Гэта значыць, калі вы задалі 20 ?, то ён будзе спрацоўваць ня пры 19-21? C, а пры 17,5-22,5? C адпаведна.

Яшчэ адзін негатыў такога прыбора - гэта ўплыў старонніх фактараў, напрыклад, парафін можа награвацца ад задняй сценкі халадзільніка, які знаходзіцца побач або астуджацца ад скразняку. Тым не менш, механічныя прылады з цвёрдым напаўняльнікам лічацца найбольш надзейнымі сярод сваіх аналагаў (вадкасных і газавых), да таго ж кошт на іх некалькі ніжэй.

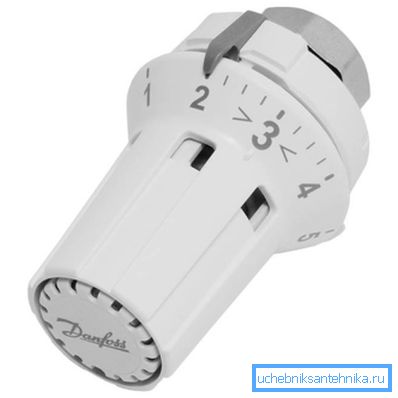

У тых выпадках, калі рэгулятар запоўнены спіртам або алеем, сильфон рэагуе нашмат хутчэй - гэта адбываецца праз 25 хвілін - амаль у два разы хутчэй, чым з цвёрдым напаўняльнікам. Па вонкавым выглядзе такія краны больш кампактныя, так як сильфон тут мае меншыя памеры, такім чынам, сціскаецца ў памерах і галоўка з ручкай налады.

Такая прылада можа правільна функцыянаваць пры тэмпературы цепланосбіта 50-80? C, але хібнасць магчымая і тут і яна, у залежнасці ад вытворцы, будзе складаць 0,9-1,5? C.

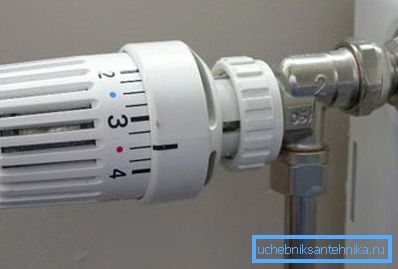

Сярод механікі найбольш дасканалым можна назваць тэрмастат з газавым сильфоном - яго затрымка пры рэагаванні на павышэнне ці паніжэнне тэмпературы ў параўнанні з цвёрдымі целамі і вадкасцямі - мінімальная.

Яму патрабуецца ўсяго 8 хвілін, каб адрэагаваць на змену тэмпературы паветра ў памяшканні - у параўнанні з 25 і 40 хвілінамі, гэта вельмі мала! Прычына тут досыць простая - сильфон максімальна аддаленыя ад сценак рэгулятара, што павышае яго адчувальнасць, так як староннія фактары тут могуць аказаць толькі мінімальны ўплыў.

Заўвага. Тэрмарэгулятары любога тыпу, прамыя і вуглавыя, інструкцыя не рэкамендуе ўсталёўваць паблізу награвальных прыбораў, на скразняках і за шторамі. Гэтыя фактары спрыяюць збою ў працы механізму.

Табліца термостатических рэгулятараў ДАНФОСС

электронныя тэрмарэгулятары

Электронны термовентиль для радыятара ацяплення можа быць двух тыпаў - з адкрытай і закрытай логікай, гэта значыць, першы варыянт падлягае праграмаванні, а другі - не.

Яны адрозніваюцца ва ўжыванні, так, прыборы з закрытай логікай усталёўваюць непасрэдна на радыятары, а праграмуемыя рэгулятары ўсталёўваюцца ў аўтаномным апале ў якасці кантролера. Ён збірае інфармацыю аб тэмпературы ў кожным пакоі з дапамогай дыстанцыйнага датчыка і тым самым мае магчымасць рэгуляваць агульную тэмпературу.

Істотны недахоп электронных термостатических вентыляў, гэта іх высокі кошт і залежнасць ад крыніцы харчавання. Калі села батарэйка ці разрадзіўся акумулятар, прыбор перастае функцыянаваць.

Заўвага. Пры мантажы на радыятары тэрмарэгулятараў любога тыпу, іх (батарэі) абавязкова варта забяспечыць запорной арматурай. Гэта можа быць як звычайны шаравой кран, так і конусный вентыль.

дадатковыя рэгулятары

Калі ў вас на апале усталяваны паасобны контур, гэта значыць, акрамя радыятараў таксама задзейнічана сістэма вадзянога цёплай падлогі, то вам абавязкова прыйдзецца ўсталёўваць балансавальных Радыятарны вентыль, так як для батарэй і падлогі патрэбна розная тэмпература. У залежнасці ад канструкцыі контуру (яго разгалінавання), вы можаце выкарыстоўваць трёхходовой або четырёхходовой термостатический клапан, які пераразмяркоўвае цепланосбіт па патрэбнай (зададзенай) тэмпературы.

Прынцып працы тут досыць просты - з катла цепланосбіт паступае на трёхходовой (четырёхходовой) кран з адной і той жа тэмпературай, якая патрэбна для абагравання радыятараў, але занадта высокая для цёплай падлогі.

Таму, клапан перакрывае кірунак да падлозе і скідае ваду ў трубу вяртання - калі труба на падлозе астывае - клапан адчыняецца і цыркуляцыя аднаўляецца да вызначанай кропкі тэмпературы.

заключэнне

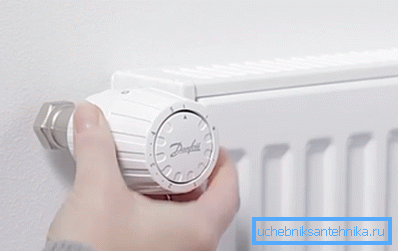

У заключэнне хацелася б згадаць пра налады тэрмарэгулятараў, якія абавязкова варта вырабляць пасля іх мантажу сваімі рукамі - без іх вы не зможаце адкарэктаваць мікраклімат у памяшканні. Для гэтага вам трэба позакрывать усе вокны і дзверы, павярнуць ручку рэгулятара налева да ўпора і дачакацца, калі тэмпература ў пакоі падвысіцца вышэй патрабаванай на 5-6? C.

Пасля гэтага павярніце ручку да ўпора направа і дачакайцеся, пакуль тэмпература не апусціцца да жаданай, і павольна пачынайце адкрываць рэгулятар, пакуль не пачуеце шум вады - пакіньце яго ў гэтым становішчы.
