Вертыкальныя радыятары - іх віды, разлік і падлучэнне

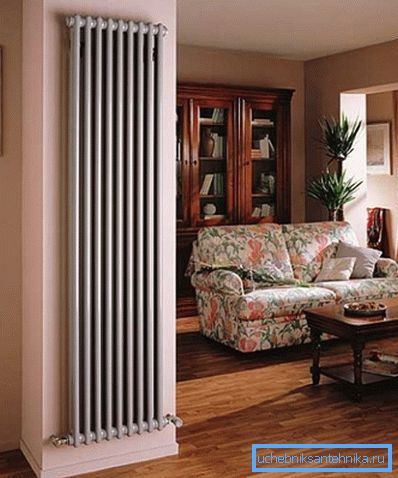

Адразу варта сказаць пра тое, што вертыкальныя радыятары выкарыстоўваюць не толькі як ацяпляльныя прыборы, але і як прадмет дэкаратыўнага ўпрыгожвання ў памяшканні - нешта накшталт арыгінальнага дапаўненні да інтэр'еру. Гаворка ў дадзеным выпадку ідзе пра вадзяніку апале, таму нас цікавяць прыборы трубчастага і панэльнага тыпу, зробленыя з біметалаў ці алюмінія, а таксама іх эксплуатацыйныя асаблівасці.

Акрамя таго, мы звернем вашу ўвагу на некаторыя нюансы ў мантажы такіх ацяпляльнікаў і ў дадатак пакажам відэа ў гэтым артыкуле.

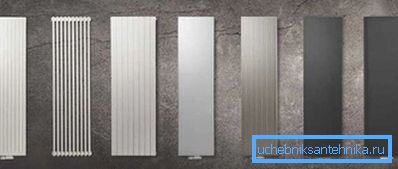

Радыятары вертыкальнага тыпу

Калі вы хочаце выкарыстоўваць у памяшканні вертыкальныя нестандартныя доўгія радыятары ацяплення (да 1800 мм у вышыню), то павінны разумець, што іх немагчыма ўсталёўваць пад вокнамі.

Такім чынам, вы пазбаўляецеся дадатковай цеплаізаляцыі, так як цёплы струмень паветра, які падымаецца ўверх перад акном, адсякае халодны струмень, які ідзе ад шкла. Але такая ж сітуацыя ствараецца і з сістэмай цёплай падлогі, так што гэта не крытычна.

разнавіднасці

  Заўвага. Па сутнасці, любыя радыятары для сістэмы вадзянога ацяплення з'яўляюцца вертыкальнымі, так як іх эксплуатацыя адбываецца менавіта ў такім становішчы. Яны могуць вырабляцца з розных металаў і гэтага, па сутнасці, залежыць іх маса і кошт. Акрамя таго, гэта можа напрамую паўплываць на эфектыўнасць цеплааддачы.

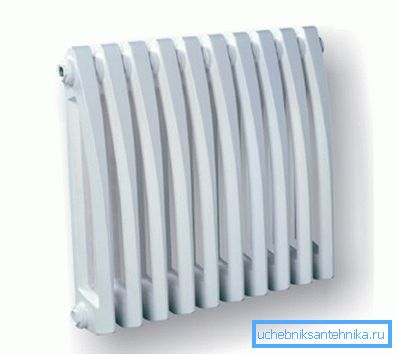

• Чыгунныя вертыкальныя радыятары ставяцца да разраду трубчастых (каленчатай) секцыйных, гэта значыць, адна секцыя складаецца, як правіла, з двух вертыкальных труб або калон, злучаных паміж сабой і колькасць гэтых секцый можна набіраць па сваім меркаванні.

Чыгун асабліва добры ў сістэмах цэнтралізаванага ацяплення, так як ён доўга награваецца з-за сваёй таўшчыні, затое доўга трымае цяпло, што вельмі зручна пры перыядычным падачы цепланосбіта. У чыгунных прыбораў ёсць два асноўных недахопу - гэта вялікі аб'ём (для аўтаномных сістэм гэта занадта накладна, а для цэнтралізаваных практычна незаўважна) і вялікая маса.

• На дадзены момант вельмі часта выкарыстоўваюць Ацяпляльнікі з сталі, але іх робяць толькі панэльнага тыпу, якія працуюць па канвекцыйнымі прынцыпе - трубчастыя мадэлі з сталі не вырабляюць, хоць іх можна зрабіць самастойна, у Нержавеючая варыянце. Дзякуючы вялікай колькасці тыпаразмераў, малой вазе і досыць нізкай кошту і прывабнаму дызайне, іх набываюць вельмі часта, хоць гэта ў большасці выпадкаў тычыцца толькі сістэм аўтаномнага ацяплення.

Асноўным недахопам такіх ацяпляльнікаў з'яўляецца схільнасць карозіі, таму інструкцыя не рэкамендуе выкарыстоўваць іх у сістэмах з цэнтралізаваным ацяпленнем, так як з-за высокага ціску там лёгка можа здарыцца працёк.

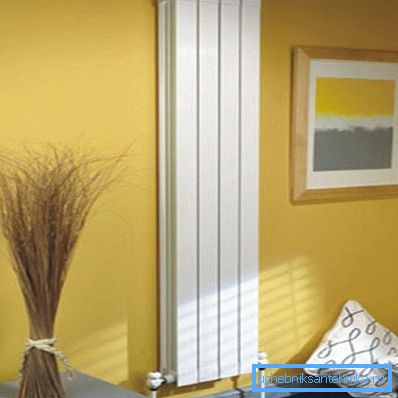

• Асноўным перавагай алюмініевых мадэляў з'яўляецца самая высокая цеплааддача і самы маленькі вага сярод усіх тыпаў ацяпляльнікаў такога роду, але сярод пераваг, вядома, маецца і шэраг недахопаў. Перш за ўсё, трубчастыя алюмініевыя вертыкальныя радыятары няма сэнсу мантаваць у сістэмах цэнтралізаванага ацяплення нават у малоэтажных будынках, дзе працоўны ціск не вельмі высокае, так як у цепланосбіт трэба дадаваць адмысловы прэпарат, процідзейны карозіі, а гэта магчыма толькі ў аўтаномных сістэмах. Акрамя таго, кошт такой батарэі досыць высокая, затое гэтыя недахопы з лішкам акупляюцца выдатным дызайнам вырабу.

• Па вонкавым выглядзе алюмініевыя і біметалічныя мадэлі вельмі падобныя, да таго ж, і адна і другая мае трубчасты тып цыркуляцыі цепланосбіта, хоць па тэхнічных характарыстыках такія батарэі моцна адрозніваюцца адзін ад аднаго.

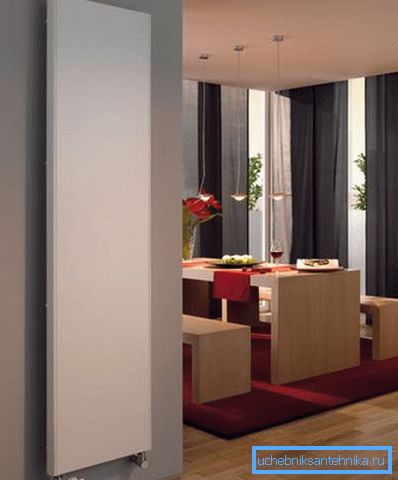

Так, біметалічныя канструкцыя ўяўляе сабой трубчастую ёмістасць, дзе ўсярэдзіне знаходзіцца сталь, а звонку алюміній, такім чынам, дзякуючы сталі яны вытрымліваюць самае высокае ціск, якое толькі магчыма ў ацяпляльных сістэмах, а дзякуючы алюмінію ў іх значна павялічваецца цеплааддача.

На рынку сантэхнікі такія мадэлі, мабыць, валодаюць найбольшым попытам, бо іх можна мантаваць у сістэмах, як аўтаномнага, так і цэнтралізаванага ацяплення (такія Ацяпляльнікі таксама разбіраюцца па секцыях).

Люстраныя і плоскія радыятары

Такія мадэлі, як на верхняй фатаграфіі, гэта, як правіла, вертыкальныя радыятары ацяплення з ніжняй подводкой, якія служаць выдатным дадаткам да інтэр'еру памяшкання, адначасова абаграваючы яго.

Мабыць, па дэкаратыўным вартасцяў, гэта найбольш прыгожыя мадэлі, хоць па памерах яны ў асноўным адпавядаюць іншым ацяпляльніка, такім чынам, яны будуць займаць столькі месца, колькі вам спатрэбіцца.

Такія радыятары маюць трубчастую сістэму цыркуляцыі вады і цудоўную цеплааддачу - для прыкладу мы прывядзем ніжэй табліцы прадукцыі кампаніі ECA.

ECA панэльныя гладкія

ECA панэльныя люстраныя

Разлік і падлучэнне

Перш чым падключаць Ацяпляльнікі да контуры, вам неабходна вылічыць іх колькасць або проста магутнасць адной адзінкі ў адпаведнасці з аб'ёмам або квадратурай жылога памяшкання, дзе будзе адбывацца мантаж.

Дапусцім, вы будзеце ўсталёўваць біметалічныя вертыкальныя радыятары ацяплення, тады вам трэба паглядзець у суправаджальных дакументах магутнасць адной секцыі, але для прыкладу мы возьмем 185Вт, гэта параметры Mirado.

Для памяшканняў з столямі не вышэй за 2,7м і таўшчынёй сцен не менш 0,6м выкарыстоўваецца формула S * 100 / P, дзе S - гэта плошча пакоя, P - магутнасць адной секцыі, а 100 - гэта колькасць ват, неабходныя для абагрэву м². Калі мы возьмем пакой 30м², значыць, K_{колькасць секцый}= S * 100 / P = 30 * 100/185 = 16,2, але для ўпэўненасці, вядома, лепш выкарыстоўваць 17 секцый.

Але такія вылічэнні таксама можна вырабляць і па аб'ёме памяшкання, асабліва, калі ў вас высокія столі ці вы карыстаецеся панэльныя радыятары, якія нельга разабраць па секцыях.

Тут выкарыстоўваецца формула P = V * 41,

• дзе P - гэта агульная магутнасць ацяпляльніка,
• V - аб'ём памяшкання,
• а 41 - гэта колькасць Ват, неабходных для абагрэву м³

Бярэм пакой з той жа плошчай, але з столямі 3м, такім чынам, у нас атрымаецца V = 30 * 3 = 90м³. Значыць, P = V * 41 = 90 * 41 = 3690-3,69кВт - гэта агульная магутнасць аднаго або некалькіх ацяпляльнікаў, неабходных для такога памяшкання.

Калі ацяпляльны контур ужо змантаваны, то падключыць высокі радыятар сваімі рукамі досыць проста, тым больш што ў іх звычайна, гдё падлучэнне знізу або з ніжніх бакавых бакоў.

Вельмі важна, каб вы яго правільна замацавалі, і там не было перакосу, а ўваходы сапраўды адпавядалі размяшчэнню фітынгаў контуру, так што тут вельмі важная правільная разметка месцаў ўстаноўкі кранштэйнаў. Кожны ацяпліцель павінен мець запорную арматуру (краны) на ўваходзе і выхадзе, каб яго можна было аўтаномна дэмантаваць.

заключэнне

Не ва ўсіх пакоях не заўсёды патрэбна аднолькавая тэмпература паветра, таму, каб рэгуляваць вертыкальныя радыятары асобна адзін ад аднаго, выкарыстоўваюць аўтаматычныя тэрмарэгулятары розных канструкцый. Сутнасць дзеяння такога прыбора заключаецца ў тым, што вы ўсталёўваеце неабходную тэмпературу, пры дасягненні якой перакрываецца кран, а калі яна падае, то праход адкрываецца нанова.
