Віды біметалічных радыятараў ацяплення. разнавіднасці

Так ужо склалася, што на большай частцы нашай вялікай дзяржавы ацяпляльны сезон працягваецца не менш за паўгода, таму цікавасць народа да якасці ацяпляльных прыбораў далёка не бяздзейны. Чыгун і сталь эксплуатуюцца больш за 100 гадоў і пра іх усё вядома, а вось якія перавагі і недахопы біметалічных радыятараў ацяплення, якія з'явіліся параўнальна нядаўна, людзі пакуль яшчэ ведаюць не цалкам. Мы пастараліся сістэматызаваць некалькі пунктаў гледжання і прадстаўляем іх вашай увазе.

разнавіднасці канструкцый

Як відаць з назвы, біметалаў - гэта злучэнне з двух розных металаў. Часцей за ўсё гэта злучэнне сталі і алюмінія, хоць яшчэ выпускаюцца мадэлі, дзе з алюмініем камбінуецца медзь.

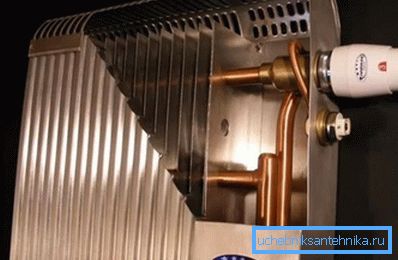

Як правіла, гэта суцэльналітай або маналітны біметалічны радыятар. Цана на такія медна-алюмініевыя панэлі самая высокая, але іх цеплааддача ў некалькі разоў пераўзыходзіць характарыстыкі сталёвых субратаў.

Акрамя звычайнай вугляродзістай сталі, выпускаюцца батарэі, у якіх стрыжань робіцца з нержавейкі. Яны прызначаныя для сістэм, дзе цепланосбіт мае завышаны ўзровень pH, а таксама нестабільнае ці высокае працоўны ціск. Яны не нашмат танней медных. Нержавейка добрая для вышынных дамоў (больш за 16 паверхаў) і аматараў сур'ёзнага запасу трываласці.

Часцяком калі кажуць аб падобных канструкцыях, маюць на ўвазе тандэм вугляродзістай сталі і алюмінія.

Але і тут не ўсё так проста, існуе так званы поўны біметалічны радыятар і частковы, або псеўда біметалаў.

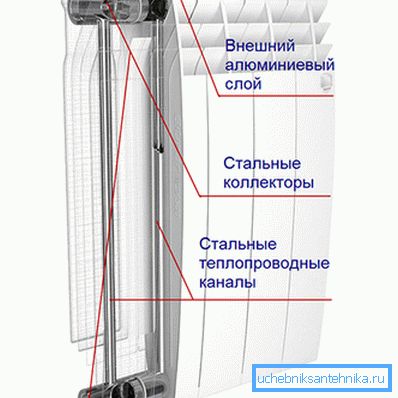

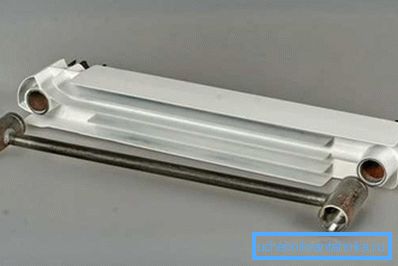

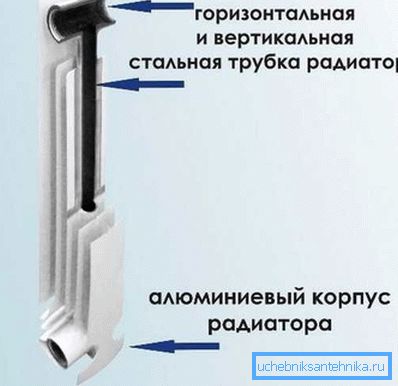

• Выраз поўны біметалічны радыятар, кажа пра тое, што ў такой батарэі усталяваны суцэльны сталёвы стрыжань. Цепланосбіт у дадзеным выпадку ніяк не кантактуе з алюмініевай абалонкай. У некаторых крыніцах такія мадэлі могуць называцца «узмоцненымі»;

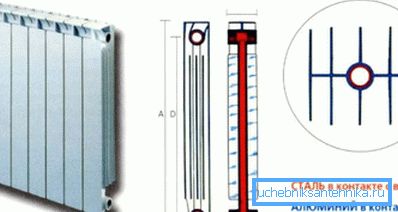

• Прылада біметалічныя радыятары з часткова-сталёвым стрыжнем, прадугледжвае ўстаноўку сталёвых трубак толькі ў вертыкальных каналах канструкцыі. Больш за тоўстыя і шырокія гарызантальныя каналы ў такіх батарэях зробленыя з алюмінія.

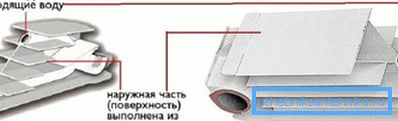

Важна: поўныя і часткова-сталёвыя канструкцыі выпускаюцца як з адным, так і з двума вертыкальнымі каналамі. Другі варыянт мае вялікую глыбіню, але адрозніваецца палепшанай цеплааддачай. Плюс, што немалаважна, верагоднасць засора адразу абедзвюх трубак нікчэмна малая.

Які варыянт лепш

• У гарадскіх вышынях адну з самых вялікіх небяспек ўяўляе высокі ціск. Тут перавагі біметалічных радыятараў з суцэльным сталёвым стрыжнем відавочныя. Працоўны ціск у шматпавярхоўках часцяком складае 6 - 9 атмасфер, што цалкам ўпісваецца ў характарыстыкі вырабаў з часткова-сталёвым стрыжнем. Але магутнасць гідраўдараў можа дасягаць 15 - 30 атмасфер, а такія выпрабаванні алюмінію не пад сілу;
• Акрамя таго, алюмініевыя канструкцыі не могуць працаваць у сістэмах, дзе прысутнічае медзь. У выпадку прамога кантакту алюмінія і медзі пачынаецца працэс электрахімічнай карозіі, які непазбежна прыводзіць да разбурэння алюмініевых вузлоў;

Важна: суцэльналітымі медна-алюмініевая канструкцыя біметалічных радыятараў ацяплення прадугледжвае ўладкаванне праслойкі паміж гэтымі металамі. Працэс досыць складаны і дарагі.

• Яшчэ адным абмежаваннем для алюмініевых дэталяў з'яўляецца ўзровень pH цепланосбіта. Верхняя мяжа тут складае 9 адзінак, але лепш не «вылазіць» за 7 - 8 адзінак;
• Нягледзячы на ​​высокую трываласць і іншыя вартасці, агрэгаты з цельностальным стрыжнем маюць і слабыя бакі. Першае, што кідаецца ў вочы, гэта высокі кошт вырабаў. Плюс да таго, цеплааддача ў такіх батарэй на 10% ніжэй, чым у змешаных канструкцый і на 15 - 20% ніжэй, чым у чыста алюмініевых мадэляў;

• Узважваючы плюсы і мінусы біметалічных радыятараў розных тыпаў, мы прыйшлі да высновы, што для стандартных «хрушчовак» або дзевяціпавярховак цалкам падыходзяць змешаныя агрэгаты з опрессовочное ціскам да 25 атмасфер і двума вертыкальнымі каналамі;
• Сучасныя завоблачныя вышынныя дамы патрабуюць больш сур'ёзнага падыходу. Тут варта аддаць перавагу суцэльнаму сталёваму стрыжня, ​​прычым лепш з нержавеючай сталі;
• Што ж тычыцца прыватнага сектара, з яго маламагутнымі лакальнымі сістэмамі, то калі трубавая разводка пластыкавая або сталёвая, цалкам дастаткова, адносна недарагіх алюмініевых батарэй з высокай цеплааддачай.

Рада: мы заўважылі, што ў каталогах і на старонках спецыялізаваных сайтаў, апісанне некаторых мадэляў абавязкова змяшчае згадка пра тое, што цепланосбіт кантактуе выключна са сталёвымі трубамі. Астатнія сціпла замоўчваюць пра гэты момант. Дык вось, пры дэталёвым разглядзе, такія агрэгаты аказваюцца змяшанымі.

тэхнічныя дадзеныя

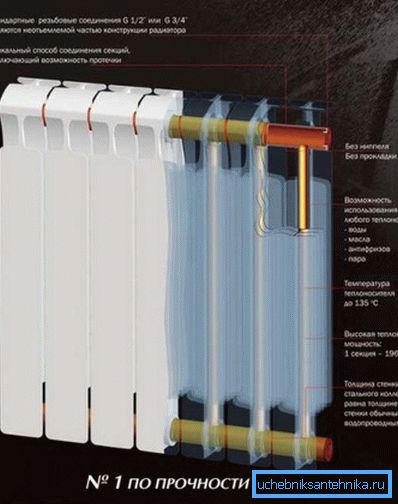

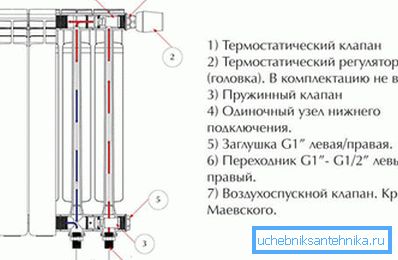

Стандартнае прылада біметалічных радыятараў ацяплення паказана на схеме. Але, нягледзячы на ​​агульны прынцып кампаноўкі вузлоў, характарыстыкі мадэляў ад розных вытворцаў могуць моцна адрознівацца паміж сабой. Як вы разумееце апублікаваць параметры ўсіх мадэляў прадстаўленых на сучасным рынку нерэальна. Таму мы пагаворым аб асераднёных дадзеных.

Цеплааддача або колькасць цяпла выдаткоўваецца ў памяшканне ў такіх вырабаў проста раскошнае. Калі казаць аб поўным біметалаў алюміній-сталь, то паказчыкі складаюць парадку 160 - 180 Вт. Змешаныя агрэгаты здольныя выдаць ад адной секцыі 170 - 200 Вт.

Кажучы аб злучэнні медзі з алюмініем, варта адзначыць, што цеплааддача такіх панэляў практычна не адрозніваецца ад чыста алюмініевых. У сярэднім яна роўная 200 - 220 Вт. Па нормах ДАСТ ўсе гэтыя дадзеныя адпавядаюць рэчаіснасці пры тэмпературы цепланосбіта 70? С. Адпаведна адхіленне ў любы бок пацягне за сабой паніжэнне ці павышэнне цеплааддачы.

Максімальны ціск, якое могуць вытрымаць большасць біметалічных канструкцый, вагаецца ў межах 16 - 25 атмасфер. Тым не менш, самавітыя вытворцы даюць гарантыю на тое, што іх змешаныя агрэгаты вытрымліваюць да 30 атмасфер, а вырабы з цельностальным стрыжнем здольныя супрацьстаяць 40 атмасферам і вышэй.

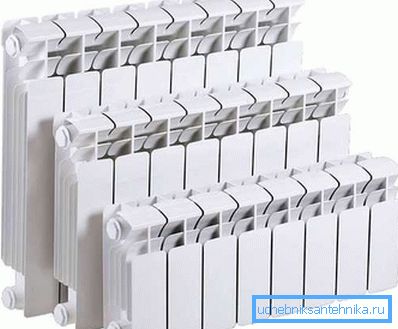

Яшчэ адным плюсам такіх батарэй з'яўляецца шырокі асартымент межосевых памераў. Межосевой памер, гэта адлегласць паміж гарызантальнымі восямі верхняга і ніжняга ўваходу. Тут яно бывае 200 мм, 300 мм, 350 мм, 500 мм і 800 мм. Як бачыце, абраць ёсць з чаго, хоць самым хадавым лічыцца памер 500 мм.

Важна: многія вытворцы называюць верхні тэмпературны мяжа цепланосбіта ў 100 і больш градусаў. Але большасць спецыялістаў сцвярджае, што нават самы якасны біметалаў не здольны вытрымаць тэмпературу вышэй за 90? С. Усё астатняе больш адносіцца да вобласці маркетынгу.

Што ж тычыцца даўгавечнасці, то ў сярэднім вытворцы кажуць пра дваццаці гадах гарантыі і сумнявацца ў гэтым няма падстаў. Некаторыя суцэльналітымі панэлі з медным або нержавеючай сталёвым стрыжнем здольныя прапрацаваць да 50 гадоў.

Таксама многія маркетолагі кажуць аб малым аб'ёме адной секцыі батарэі, у сярэднім ён вагаецца вакол паказчыка 200г, гэта сапраўды праўда. З аднаго боку гэта вядома добра, бо чым менш аб'ём цепланосбіта, тым лягчэй яго нагрэць і кіраваць тэмпературай пасля.

Але з іншага боку, малая ёмістасць дасягаецца за кошт тонкіх унутраных каналаў, а гэта павышае верагоднасць іх засора, асабліва ў цэнтралізаваных гарадскіх сістэмах.

Разлік колькасці секцый

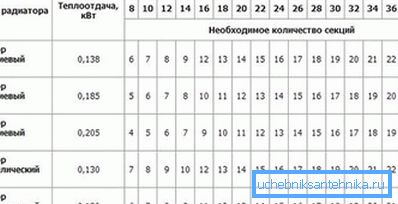

У прынцыпе ўсё, што неабходна для разліку сваімі рукамі колькасці секцый на памяшканне, гэта цеплавая магутнасць адной секцыі. Любая суправаджальная інструкцыя да тавару або фірмовы каталог прадукцыі змяшчае гэтыя дадзеныя. Але вось лічыць можна, абапіраючыся на аб'ём, плошча або цепластраты ў памяшканні.

Разлік па цепластрат, як правіла, робіць прафесіянал цеплатэхніка. Тут акрамя традыцыйных дадзеных ўлічваецца маса розных каэфіцыентаў і паправак. Да прыкладу, такіх як таўшчыня сцен, матэрыял з якога пабудаваны дом, паверхавасць і іншае. Гэта досыць карпатлівая праца і часцей за ўсё такія вылічэнні робяцца на стадыі будаўніцтва дома.

Для разліку па аб'ёме памяшканні выкарыстоўваюцца стандартныя нарматывы, названыя ў адпаведных БНіП, паводле гэтых дадзеных, каб падтрымліваць сярэднюю тэмпературу 20? С у 1м? памяшкання ў панэльным доме затрачваецца 41 Вт, для канструкцый складзеных з цэглы гэта значэнне роўна 34 Вт.

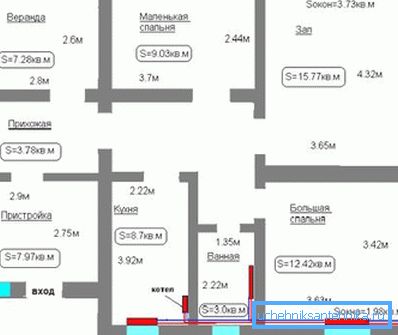

Далей усё проста, вам трэба перамнажаць даўжыню, шырыню і вышыню памяшкання і, згодна з атрыманай кубатура, разлічыць прыкладную колькасць цяпла неабходнае для абагрэву дому.

Ведаючы праектную магутнасць, якую здольная выдаць адна секцыя, лёгка вылічыць колькасць секцый. Такі метад часцяком выкарыстоўваецца пры будаўніцтве прыватных катэджаў або памяшканняў з нестандартнай планіроўкай.

Што ж тычыцца разліку па плошчы памяшкання, то ён прызнаны найменш дакладным. Як правіла, яго выкарыстоўваюць жыхары стандартных гарадскіх кватэр, з столямі не вышэй за 3м.

Згодна з усё тым жа БНіП, адзін квадратны метр жылой плошчы памяшкання патрабуе для абагрэву 100 Вт. Памножыўшы квадратуру на 100 Вт і падзяліўшы на магутнасць адной секцыі, вы атрымліваеце колькасць секцый.

Савет: як разлік па аб'ёме, так і па плошчы, не адрозніваюцца таблічнай дакладнасцю. Таму калі ў пакоі больш адной вонкавай сцяны, не ацеплены гарышча або маецца балкон, то можна смела павялічваць атрыманыя дадзеныя на 20%. Таксама не варта забываць аб тэмпературы вады ў нашых гарадскіх сістэмах, на яе смела можна скідваць яшчэ 10%.

На відэа ў гэтым артыкуле сабраная інфармацыя па тэме біметалічных радыятараў.

выснову

Перавагі і недахопы біметалічных радыятараў ацяплення кажуць пра тое, што іх мэтазгодна ўсталёўваць у гарадскіх вышынях або прыватных катэджах з агрэсіўным цепланосбітам, тыпу антыфрызу. У астатніх выпадках не сэнсу плаціць за такое высокае якасць і надзейнасць.
