Віды падлучэння радыятараў ацяплення: паслядоўнае,

Напэўна, адразу варта звярнуць увагу на тое, што прамое падлучэнне радыятара ацяплення мае на ўвазе тры асноўных варыянту - бакавы, ніжні і Дыяганальны, але пры гэтым магчымыя некаторыя нюансы. Акрамя таго, ёсць варыянты для контураў, якія могуць быць однотрубной ці двухтрубной, яшчэ гэта залежыць ад колькасці паверхаў у будынку, а таксама можа разглядацца з пункту гледжання дызайну. Але больш падрабязна пра ўсё гэта мы пагаворым у матэрыяле, размешчаным ніжэй, а таксама прадэманструем вам па тэме відэа ў гэтым артыкуле.

Спосабы рознага падлучэння

разнавіднасць контураў

Заўвага. Контур сістэмы ацяплення можа быць альбо однотрубные, альбо двухтрубной. Ад гэтага залежыць эфектыўнасць цеплааддачы прыбораў, а таксама спосабы іх падлучэння.

1. Однотрубная сістэма ацяплення мае на ўвазе сабой закальцаваны контур з адной трубы, у якую ўразаюцца радыятары ацяплення - прыклад такога мантажу паказаны на верхнім малюнку:
2. тут цепланосбіт, рухаючыся ад катла, па шляху, праз трубы меншага дыяметра, разыходзіцца па батарэях і пад ціскам цыркуляцыйнага помпы вяртаецца назад у тую ж трубу;
3. але прайшоўшы праз ацяпляльны прыбор, вада губляе тэмпературу, такім чынам, чым больш радыятараў у такой сістэме, тым халадней вада будзе ў яе канцы;
4. ў аўтаномных сістэмах не рэкамендуецца ўсталёўваць больш за 3-4 радыятараў на адну закольцованную трубу, каб была магчымасць захаваць прыкладна аднолькавую тэмпературу ў кожным з іх;

1. У однотрубной сістэме, асабліва ў шматпавярховых дамах, зручней падключаць прыборы збоку, але як падключыць радыятар ацяплення з бакавым падключэннем, каб максімальна захаваць тэмпературу ў наступных батарэях? Для гэтага паміж трубамі падачы і вяртання ўразаецца перамычка, званая «байпас» і яна служыць двум мэтам:
2. па-першае, частка вады праходзіць па трубе, не пападаючы ў батарэю, такім чынам, яна не астуджаецца;
3. па-другое, дзякуючы байпас можна вырабіць дэмантаж без зліву цепланосбіта, калі нават контур наўпрост, без абводу, праходзіць праз радыятар;

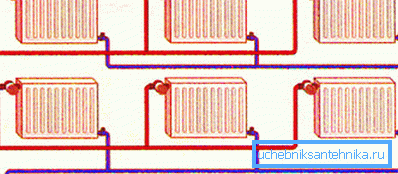

1. Больш зручным можна назваць двухтрубный контур - тут цепланосбіт трапляе ў радыятар з трубы падачы, а астуджанай вада скідаецца ў трубу вяртання і вяртаецца ў кацёл для новага падагрэву:
2. Але кошт эксплуатацыі такога ўладкавання некалькі вышэй, так як даводзіцца падаграваць большая колькасць вады, такім чынам, трэба выдаткаваць больш энерганосьбітаў, якія трэба аплачваць;
3. Затое такі контур ніколі не выклікае праблем і ў яго можна ўрэзаць вялікая колькасць радыятараў, бо ёсць магчымасць захаваць ва ўсіх раўнамерную тэмпературу;

1. Акрамя таго, для двухтрубной сістэмы інструкцыя прадугледжвае сумеснае падключэнне радыятарнага контуру з цёплым падлогай, але гэта два розныя прылады, якія патрабуюць цыркуляцыі цепланосбіта пры рознай тэмпературы.
2. Але, нягледзячы на ​​такое ўяўнае рознагалоссе, такое падключэнне мае месца - на ўваходзе ў трубу цёплай падлогі усталёўваецца трёхходовой кран, які працуе па дыскрэтнай сістэме, і калі контур награваецца да патрэбнага стану, спрацоўвае клапан і гарачая вада з падачы скідаецца ў «обратку»;
3. Прынцып такога падлучэння добра паказаны на схематычным малюнку вышэй гэтага абзаца.

Паслядоўна і паралельна

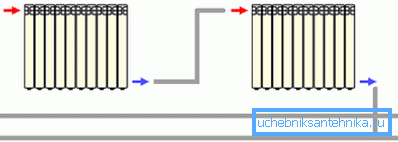

Акрамя ўсяго іншага, падлучэнне можа быць паслядоўным і паралельным, так, паслядоўнае падлучэнне радыятараў ацяплення паказана на верхнім малюнку.

Такая сітуацыя ўзнікае таксама ў тым выпадку, калі перакрываюць байпас і вада з аднаго радыятара адразу трапляе ў іншы, абыходзячы падачу і обратку. Але зусім не абавязкова, каб цыркуляцыя была па дыяганалі прыбора - так, гэта можа быць ніжняе бакавое падлучэнне ( «Ленінградка») або аднабаковы бакавое падлучэнне, сутнасць у тым, што цепланосбіт адразу трапляе з батарэі ў батарэю.

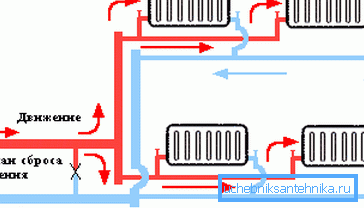

Калі падлучэнне радыятараў ацяплення паралельнае, то яны не залежаць адзін ад аднаго, такім чынам, тэмпература вады ў іх будзе раўнамернай, як у першым, так і ў апошнім прыборы.

Але такое магчыма толькі ў двухтрубной сістэме, дзе на падачу цепланосбіта ніякім чынам не ўплывае колькасць батарэй. Схему такога падлучэння вы бачыце уверсе, і яно можа быць бакавым, ніжнім або дыяганальным.

Па дыяганалі, збоку і знізу

Аптымальным лічыцца дыяганальнае падлучэнне радыятараў, так як цепланосбіт цыркулюе ў ім з найбольшай раўнамернасцю, таму, калі вы бачыце ў суправаджальных дакументах намінальную магутнасць, то вытворца зыходзіць менавіта ад такога тыпу падлучэння, калі ўся плошча прыбора задзейнічана аднолькава.

Лічыцца, што тут страт максімальнай магутнасці не існуе, і яна выдаецца на ўсе 100%. Ёсць яшчэ адзін дапаможны варыянт, калі можна аптымальна задзейнічаць усю ёмістасць, але пра гэта крыху ніжэй.

Некалькі горш (толькі на 95% намінальнай магутнасці) працуе прыбор ацяплення, калі яго падлучаюць збоку (з адной або з двух бакоў) - тут пляц нагрэву будзе больш інтэнсіўнай з боку падачы.

А вось пры ніжнім падключэнні, што таксама завецца «ленінградкай» намінальны ККД складае ўсяго 90%, так як цыркуляцыя абцяжарваецца слупковым ціскам і, цалкам натуральна, што тут пляц нагрэву з'яўляецца найбольш нераўнамернай.

Заўвага. Перш чым пачаць разлік магутнасці для ацяпляльнікаў ў вашай кватэры ці прыватным доме, вам варта канчаткова вызначыць спосаб падлучэння радыятараў. Толькі ў такім выпадку вы зможаце вылічыць колькасць секцый найбольш правільна.

Падаўжальнікам пратокі, як аптымізатар размеркавання цяпла

Далёка не заўсёды атрымоўваецца ў аўтаномнай або цэнтралізаванай сістэме ацяплення падлучаць батарэі па дыяганалі, каб забяспечыць максімальную (100%) аддачу цяпла, і для гэтага ёсць розныя прычыны - тут і тэхнічныя магчымасці, і асаблівасці інтэр'еру ці папросту чалавечы фактар ​​- выпусціў з выгляду ці не ведаў.

Калі секцый ня асабліва шмат, ва ўсякім разе, не больш за 8-10 штук, а то і менш, то перапады тэмпературы на агульнай плошчы радыятара не прыкметныя, а калі і прыкметныя, то не асоба. Але вось калі колькасць секцый павялічыць, а такая патрэба ўзнікае даволі-такі часта, то перапады тэмпературы на розных канцах аднаго і таго ж прыборы могуць дасягаць 10 ?? C і нават больш.

Безумоўна, можна правесці перападключэнне, гэта значыць, падлучыць прыбор па дыяганалі і ў такім выпадку цепланосбіт стане раўнамерна размяркоўвацца па ўсёй плошчы, але гэта не заўсёды магчыма з-за тых жа тэхнічных умоў або асаблівасцяў інтэр'еру.

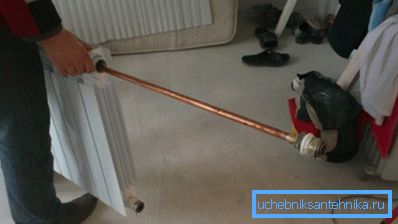

У такіх сітуацыях ёсць своеасаблівая панацэя - гэта падаўжальнікам пратокі, які па незразумелых прычынах чамусьці вельмі складана знайсці ў нашых крамах, якія гандлююць сантэхнікай, але яго, затое можна зрабіць самастойна.

Для гэтага вам спатрэбіцца медная труба з вонкавым дыяметрам 18 мм і таўшчынёй сценкі не менш за 1 мм, а таксама медны муфта для паяння (перахаднік на фітынг) з вонкавым дыяметрам 19,5 мм.

Даўжыню трубы разлічваюць з улікам колькасьці секцый, так, яе канец павінен даставаць да стыку апошняй і перадапошняй секцыі - у некаторых выпадках падаўжальнікам робяць да сярэдзіны радыятара, але абрэзаць трубу вы зможаце ў любы момант. Мы не будзем ва ўсіх падрабязнасцях апісваць працэс паяння, скажам толькі, што флюс не павінен патрапіць унутр трубы, гэта значыць яго не павінна быць шмат, так як можа ўтварыцца застылая кропля, і вада пры цыркуляцыі будзе шумець.

Падаўжальнікам пратокі усталёўваюць у верхняй частцы радыятара, але яго лепш, вядома, выкарыстоўваць разам з термоголовкой, якой вы зможаце задаваць патрэбную вам тэмпературу. А вось размеркаванне цепланосбіта па плошчы батарэі ў вас цяпер будзе раўнамерным.

заключэнне

Вырабіць падлучэнне радыятараў ацяплення вы можаце і сваімі рукамі, калі, вядома, для гэтага ў вас ёсць неабходныя інструменты. Але калі вы ў гэтай справе пачатковец, то не забывайце аб тым, што гэта даволі адказна - подтеканіе сістэмы ў перыяд ацяпляльнага сезона з'ява не проста непрыемнае, а, можна сказаць, з шэрагу прэч якое выходзіць. Таму, калі не спадзяецеся на свае сілы, то лепш запросіце спецыяліста.
