Віды радыятараў: канвекцыя, выпраменьванне, вада,

23-10-2018
Ацяпленне

Для забеспячэння максімальна камфортнага мікраклімату ў нашых дамах і кватэрах сёння выкарыстоўваюцца самыя розныя віды радыятараў. На рынку можна знайсці прылады некалькіх тыпаў, і ўсе яны адрозніваюцца не толькі па вонкавым выглядзе, але і па асаблівасцях канструкцыі, а таксама па эксплуатацыйных параметрах.

У нашым артыкуле мы распавядзем, якімі бываюць ацяпляльныя прыборы, адзначыўшы моцныя і слабыя бакі асноўных функцыянальных груп.

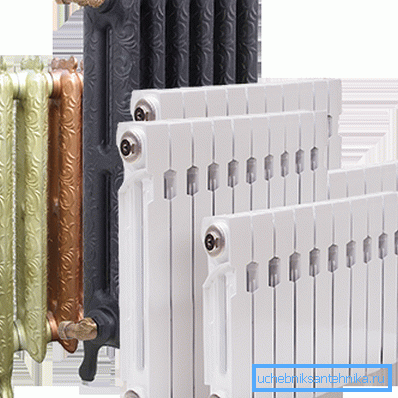

Ацяпляльныя прыборы адрозніваюцца не толькі вонкава

асновы працы

Канвекцыя або выпраменьванне?

Галоўным адрозненнем прылад, якія выкарыстоўваюцца для абагрэву памяшканняў, з'яўляецца прынцып іх цеплаперадачы.

Па гэтым прынцыпе вылучаюць канвектары, уласна радыятары, а таксама прылады змешанага тыпу.

  • Канвекцыйны радыятар ўяўляе сабой сістэму, якая функцыянуе за кошт руху паветра. У ніжнюю частку прылады паступае халоднае паветра, затым ён праходзіць праз цеплаабменных краты, дзе награваецца пры кантакце з Тэном або трубамі з гарачай вадой, пасля чаго выходзіць скрозь адтуліны ў верхняй часткі канструкцыі.
  • Часам натуральнай канвекцыі не хапае для эфектыўнага цеплаабмену, і ў ніжняй частцы канвектару усталёўваецца вентылятар, які забяспечвае прымусовую цыркуляцыю.

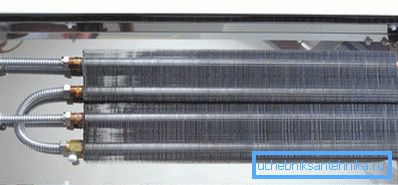

Прылада канвектару: трубкі з цепланосбітам і цеплаабменныя пласціны
  • Радыятарны прынцып рэалізуецца інакш. Ўнутры прылады рухаецца цепланосбіт, які перадае цеплавую энергію сценак батарэі. Награваючыся, сценкі выпраменьваюць цяпло ў навакольную прастору, за кошт чаго павышаецца тэмпература паветра.
  • Прылады змешанага тыпу спалучаюць у сабе прыкметы канвектараў і «чыстых» радыятараў. Прыкладам такой сістэмы можа з'яўляцца панэльны сталёвы абагравальнік, да корпуса якога дадаткова прыварваюцца цеплаабменныя пласціны, якія граюць ролю канвекцыйных рэбраў.

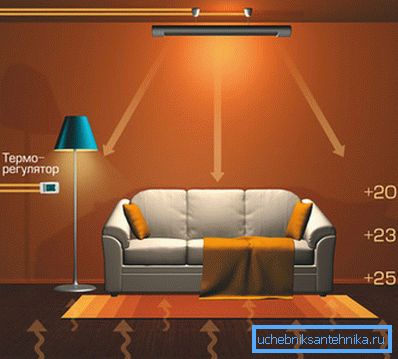

Прынцып дзеяння інфрачырвонай потолочной панэлі
  • У асобную групу варта вылучыць таксама агрэгаты, што функцыянуюць за кошт ВК-выпраменьвання. Інфрачырвоны радыятар, якая працуе ад электрасеткі, награвае не паветра, а навакольныя прадметы, таму спецыялісты лічаць падобныя вырабы больш эканомнымі.

Звярніце ўвагу! Пры ўсталёўцы ІЧ-абагравальнікаў вельмі важна правільна іх размясціць, паколькі ў «мёртвай» зоне практычна заўсёды будзе даволі халаднавата, бо паветра там награваецца толькі за кошт другаснага выпраменьвання і рэшткавага цяпла.

Вада ці электрычнасць

Далей трэба разабрацца з тыпам цепланосбіта.

Тут ёсць два варыянты - вада ці электрычнасць.

  • Вадзяныя батарэі вядомыя кожнаму з нас. Яны ўяўляюць сабой прылады з некалькіх труб або рэзервуараў, па якіх цыркулюе нагрэтая да пэўнай тэмпературы асяроддзе (не абавязкова вада - гэта можа быць і пар, і антыфрыз, і водна-спіртавым сумесь). Цепланосбіт аддае энергію сценак труб і цеплаабменных пласцінам, а тыя, у сваю чаргу, награваюць памяшканне.

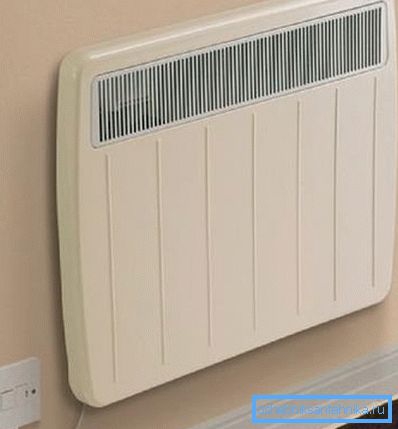

Фота насценнага электрычнага ацяпляльнага прылады
  • Прынцыпы дзеяння электрарадыятары больш разнастайныя. У іх можа выкарыстоўвацца альбо вадкі цепланосбіт на аснове мінеральнага алею, альбо непасрэдны нагрэў паветра пры праходжанні праз распаленыя спіралі або пласціны (як у большасці электроконвекторов). У любым выпадку сістэма спажывае дастаткова шмат электрычнасці, але пры гэтым забяспечвае хуткі прагрэў паветра.
  • Асобнага згадвання заслугоўваюць інвертарнага радыятары. Яны дазваляюць кантраляваць працэс нагрэву ў аўтаматычным рэжыме: пры дасягненні ўсталяванай карыстальнікам тэмпературы награвальны элемент не адключаецца, а пераходзіць у рэжым паніжанай магутнасці, эканомячы рэсурсы. Гэта становіцца магчымым за кошт наяўнасці ў канструкцыі пераўтваральніка пераменнага току ў пастаянны (інвертар).

Звярніце ўвагу! Вельмі часта інвертарнага сістэмы выкарыстоўваюцца для комплекснага клімат-кантролю, г.зн. не толькі для абагравання, але і для кандыцыянавання.

матэрыял корпуса

Ад таго, з якога матэрыялу выраблена канструкцыя, залежыць эфектыўнасць яе працы. Для вадзяных батарэй гэта ў першую чаргу абумоўлена розніцай у цеплаправоднасці металаў, а таксама іншымі эксплуатацыйнымі характарыстыкамі.

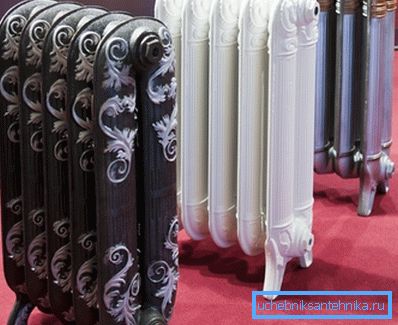

Нягледзячы на ​​нізкую цеплааддачу, аформленыя «пад даўніну» вырабы з чыгуну карыстаюцца попытам

Сёння на рынку прадстаўлены такія варыянты:

  • Вырабы з чыгуну - традыцыйны варыянт, які паступова выходзіць з ужывання. Адрозніваюцца нізкай цеплааддачай, высокай інэрцыйнасцю (павольна награваюцца, павольна астываюць), значным запасам трываласці.
  • Сталёвыя канструкцыі - панэльныя і пласціністыя радыятары. Цеплаправоднасць сталёвых вырабаў вышэй, чым у чыгунных, але яны больш схільныя карозіі.
  • Алюмініевыя - найбольш выгадныя з пункту гледжання цеплааддачы. У той жа час алюміній не адрозніваецца гідраўлічнай устойлівасцю, акрамя таго, ён дрэнна пераносіць працяглы кантакт са шчолачнай вадой.

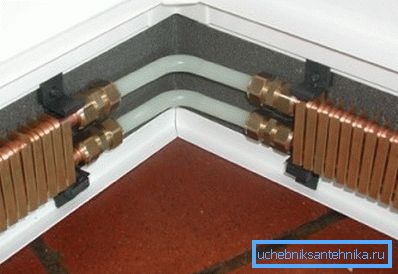

Медны або латуневы радыятар практычна не схільны карозіі, і пры гэтым валодае добрай цеплааддачай
  • Біметалічныя прылады (часам сустракаецца памылковае назву «біяметрычны радыятар») уяўляюць сабой комплекс з сталёвых або медных труб з алюмініевымі цеплаабменнікамі. Спалучаюць у сабе вартасці сталёвых і алюмініевых мадэляў, пры гэтым практычна пазбаўленыя функцыянальных недахопаў. Галоўнымі мінусам з'яўляўся высокі кошт, але добрая цеплааддача і значны тэрмін эксплуатацыі дазваляюць мірыцца з высокай коштам вырабаў дадзенага тыпу.

Калі ж казаць пра электранагравальніках, то іх часцей за ўсё робяць з сталі, а для вытворчасці ахоўных карпусоў можа ўжывацца і сілумін, і тэрмаўстойлівыя палімеры.

Асобную групу складаюць вырабы з керамічнымі элементамі. Керамічны радыятар забяспечвае раўнамернае размеркаванне цяпла, паколькі пярэдняя пласціна, вырабленая з абпаленай гліны са стабілізуючым і мацаваць дадаткамі, гуляе ролю своеасаблівага фільтра, які выраўноўвае і накіравальнага паток інфрачырвоных хваль.

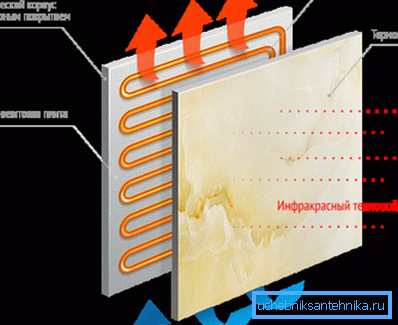

Радыятары з кампазіта аб'ядноўваюць металічныя і керамічныя элементы

асаблівасці канструкцыі

Секцыйныя і панэльныя вырабы

Па форме і асаблівасцям прылады таксама можна вылучыць розныя віды ацяпляльных радыятараў.

Тут на першы план выходзіць тып канструкцыі:

  • Калі корпус вырабы збіраецца з аднатыпных элементаў, усярэдзіне якіх цыркулюе цепланосбіт, то такую ​​батарэю называюць секцыйнай. Секцыйную канструкцыю маюць чыгунныя, алюмініевыя і біметалічныя мадэлі. Яна дазваляе падбіраць патрэбную колькасць награвальных рэбраў, карэктуючы магутнасць прыбора ў вялікую або меншую бок.
Гігіенічная ацяпляльная панэль з гладкім сталёвым экранам
  • Сталёвыя абагравальнікі часцей за ўсё вырабляюцца шляхам штампоўкі аднаго сталёвага ліста. Паколькі яны маюць маналітнае будынак, то і называюць іх панэльнымі. Змяніць памер такой батарэі не атрымаецца, так што трэба першапачаткова падбіраць выраб з прыдатнай прадукцыйнасцю і габарытамі.

Звярніце ўвагу! Калі вам патрэбен гігіенічны радыятар, г.зн. мадэль, ўстойлівая да рэгулярнай апрацоўцы ў працэсе вільготнай уборкі, то вам падыдзе менавіта сталёвае панэльнае прылада з максімальна гладкай асабовай паверхняй.

  • Асобна знаходзяцца трубчастыя канструкцыі (медныя і стальныя). Яны ўяўляюць сабой контуры з тонкіх трубак, якія злучаюцца паміж сабой зварным спосабам. Вонкава гэтыя трубкі выглядаюць як асобныя секцыі, але пры гэтым канструкцыя прилучается неразборной.

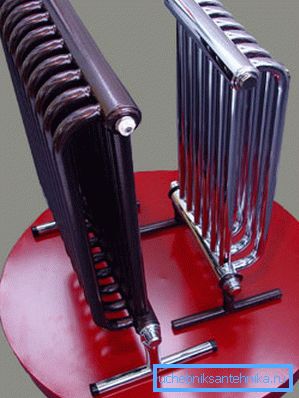

Трубчастыя дызайнерскія мадэлі

спосаб устаноўкі

Калі вы плануеце выконваць мантаж ацяпляльных прыбораў сваімі рукамі, то для вас адным з найважнейшых пунктаў класіфікацыі будзе тып ўстаноўкі. Па гэтым параметры адрозніваюць такія тыпы канструкцый:

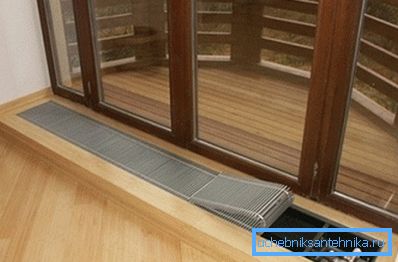

Ўбудавальная мадэль у нішы падлогі
разнавіднасць ключавыя асаблівасці
насценныя
  • Сюды мы аднясем пераважная большасць прылад, прызначаных для стацыянарнага мантажу.
  • Радыятары замацоўваюцца на апорнай паверхні з дапамогай адмысловых кранштэйнаў, пасля чаго падключаюцца альбо да ацяпляльных трубах, альбо да электрасеткі дома.
  • Інструкцыя рэкамендуе размяшчаць батарэі такім чынам, каб паміж сетной і задняй паверхняй абагравальніка пакідаюць зазор для цыркуляцыі паветра.
падлогавыя Сюды можна аднесці дзве групы прыбораў:
  • Цяжкія батарэі, якія нельга замацаваць на сцяне з прычыны іх значнай масы.
  • Параўнальна невялікія абагравальнікі, якія ўсталёўваюцца на падлогавых кранштэйнах пры ўладкаванні сістэмы ацяплення ў дамах са слабымі сценамі.
ўбудавальныя Ўбудавальныя радыятары ацяплення звычайна мантуюцца ў нішах падлог ўздоўж вокнаў або парогаў:
  • У верхняй частцы такой радыятар камплектуецца кратамі для вываду гарачага паветра.
  • За рух паветраных мас адказвае вентылятар.
  • Само прылада усталёўваецца на цеплаізаляцыйнай падстаўцы, якая зніжае энергастраты.
пераносныя
  • Таксама існуюць і невялікія электраабагравальнікі, якія можна пераносіць з месца на месца і ўсталёўваць каля бліжэйшай разеткі.
  • Магутнасць іх параўнальна невялікая, таму ўжываюцца такія прыборы ў асноўным у якасці дадатковых крыніц цяпла.

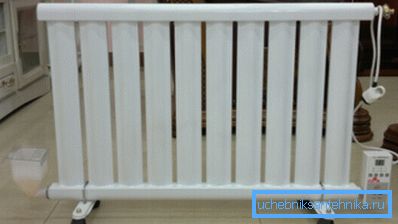

Пераноснае малагабарытнае прылада

заключэнне

Як відаць з прыведзенага вышэй апісання, усе віды радыятараў маюць свае асаблівасці. Выбар даступных мадэляў вельмі шырокі, таму, каб не заблытацца, варта ўважліва вывучыць прыведзеныя вышэй звесткі, а таксама прагледзець відэа ў гэтым артыкуле, якое змяшчае вялікі аб'ём дадатковай інфармацыі па гэтым пытанні.
