Вузел кіравання ацяплення: функцыі, прылада, перавагі

Сучасная сістэма кіравання ацяпленнем дазваляе рэалізаваць самыя складаныя і прасунутыя схемы і праграмы рэгулявання рэжымамі працы абсталявання, дамагчыся значнай эканоміі энергіі, забяспечыць дыстанцыйнае кіраванне ацяпленнем. Мы хочам разгледзець блок кіравання ацяпленнем з пункту гледжання яго канструкцыйных і эксплуатацыйных асаблівасцяў і пераваг.

Вузел аўтаматычнага кіравання

прызначэнне

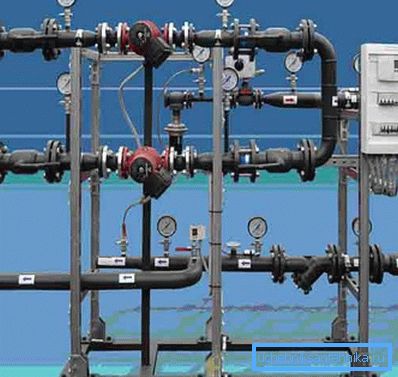

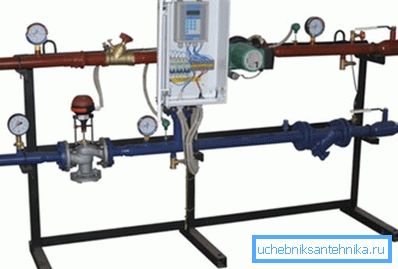

Вузел аўтаматычнага кіравання - гэта індывідуальны цеплавой пункт, прызначаны для кіравання параметрамі цепланосбіта, цыркулявалага ў сістэме ацяплення, у залежнасці ад паказчыкаў тэмпературы ў памяшканні, на вуліцы, у які падае і зваротным трубаправодзе контуру.

Акрамя таго, сістэма дазваляе рэалізаваць абарону ад аварыйных сітуацый, пераключэнне рэжымаў працы абсталявання, GSM кіраванне ацяпленнем. У выпадку паломкі або ўзнікнення няштатнай сітуацыі модуль здольны апавясціць усіх унесеных у спіс рассылання абанентаў з дапамогай SMS-паведамленняў.

Аднак гэта далёка не поўны спіс функцый.

Вузел кіравання можа забяспечваць:

• Рэжымы і параметры працы цыркуляцыйнага помпы сістэмы ацяплення, зададзеную хуткасць цыркуляцыі цепланосбіта;
• Кантроль падтрымання і выканання зададзенага тэмпературнага графіка які падае і зваротнага трубаправода. Гэта дазваляе абараніць сістэму ад перагрэваў і пераахаладжэнняў;
• Падтрыманне зададзенага пастаяннага перападу ціскаў на які падае і зваротным ўводзе ў будынак, што дазваляе нармальна працаваць усёй аўтаматыцы ў штатным рэжыме;
• Тонкую і грубую ачыстку цепланосбіта;
• Візуальны кантроль ўсіх паказчыкаў работы сістэмы: Тэмпературы на ключавых участках, рознасці ціскаў на ўваходзе і выхадзе з вузла, зададзенага рэжыму работы, аварыйных сігналаў;
• Дыстанцыйнае кіраванне ацяпленнем па тэлефоне і праз інтэрнэт;
• Дыстанцыйны кантроль за памяшканнем, сігналізацыяй, уваходнымі дзвярыма і варотамі з дапамогай дадатковых датчыкаў.

Звярніце ўвагу! Для ўстаноўкі падобнай сістэмы кацёл і іншае абсталяванне павінны быць прыстасаваныя да электроннага кіраванні. Старыя рамкі з механічнымі засаўкамі з такой схемай працаваць не будуць.

Прылада і прынцып дзеяння

У склад любой аўтаматычнай сістэмы кіравання ўваходзяць такія вузлы:

1. Датчыкі і сэнсары, якія збіраюць неабходныя дадзеныя ў розных месцах сістэмы;

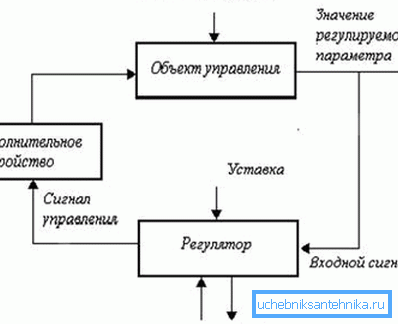

2. Кантралёры і працэсары, якія параўноўваюць дадзеныя, атрыманыя ад датчыкаў, з тымі значэннямі, якія дыктуе запісаная на карце памяці інструкцыя (праграма), прымаюць рашэнне і на яго аснове аддаюць каманды выконваючым механізмаў;

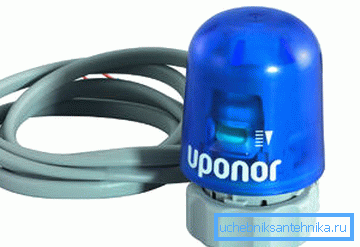

3. Якiя выконваюць механізмы, якія атрымліваюць каманды ад кантролераў і выконваюць простыя дзеянні - перакрываюць краны і засаўкі, павышаюць магутнасць агрэгатаў, перамыкаюць рэжымы працы абсталявання ацяплення, выконваюць аварыйныя адключэння паламаных вузлоў.

У ролі сэнсараў выступаюць датчыкі ціску і тэмпературы, а таксама любыя дадатковыя датчыкі, якія дазваляюць кантраляваць розныя працэсы. Найбольш важныя датчыкі тэмпературы які падае і зваротнага патоку цепланосбіта, датчыкі тэмпературы ў памяшканні і на вуліцы, а таксама датчыкі ціску на ўводзе ў сістэму.

Ролю кантролера гуляе маламагутны кампутар, які счытвае інфармацыю з усіх датчыкаў. На карце памяці кампутара запісаная праграма, якая вызначае тэмпературныя рэжымы.

Кантролер параўноўвае атрыманыя значэння з зададзенымі, і, калі неабходна, прымае рашэнне аб унясенні змен: павышэнні падачы цепланосбіта ў той ці іншы шлях, то адключэнні катла або пераводзе яго ў іншы рэжым працы і г.д.

Па прыняцці рашэння кантролер адпраўляе кіраўнік сігнал да таго ці іншага выканаўчаму прыладзе: рэле камутацыі, сервоприводу клапана або засланкі, выключальніку або электроніцы катла. У залежнасці ад зададзенай праграмы, GSM модуль для кіравання ацяпленнем можа адпраўляць паведамленні гаспадару аб тым ці іншую падзею, а дачакаўшыся адказу - прымаць тыя ці іншыя меры.

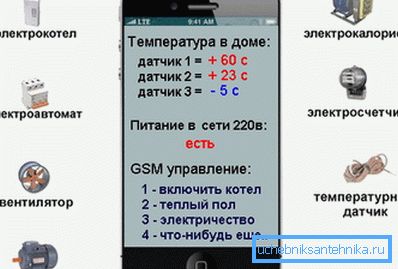

Кіраванне ацяпленнем у загарадным доме праз GSM ажыццяўляецца з дапамогай спецыяльнага модуля, убудаванага ў кампутар.

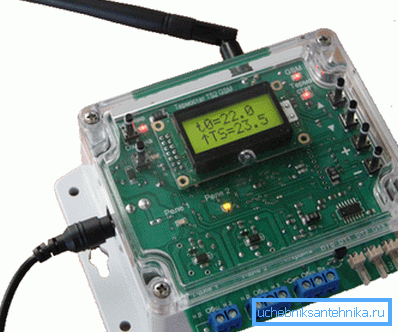

Гэты модуль уключае такія элементы:

• Слот для камутацыі SIM-карты;
• Блок харчавання і акумулятарную батарэю;
• GSM-мадэм;
• Раз'ём для антэны;
• LAN-порт для злучэння з інтэрнэт-правайдэрам;
• мікрапрацэсар;
• Карта памяці;
• USB-раздым для налады і канфігурацыі;
• Святлодыёдныя індыкатары або вадкакрысталічны дысплей;
• Кантактную групу з уваходамі і выхадамі для збору дадзеных і адпраўлення кіраўнікоў сігналаў.

Звярніце ўвагу! Разам з модулем для GSM-кіравання павінна пастаўляцца праграмнае забеспячэнне для ўстаноўкі на аперацыйную сістэму мабільнага тэлефона. Праграма дапаможа арганізаваць дыстанцыйную сувязь кантролера і аператара.

перавагі

Якія ж перавагі дае выкарыстанне вузла аўтаматычнага кіравання ацяпленнем?

Сучасны кантролер з модулем сувязі дазваляе атрымаць такія плюсы і выгады:

• Тонкая рэгуліроўка сістэмы ў рэальным часе дазваляе дамагчыся максімальнай эканоміі пры належным узроўні камфорту;
• Вы можаце дамагчыся менавіта такіх тэмпературных і кліматычных параметраў памяшкання, якіх хочаце, прычым для гэтага дастаткова проста задаць значэння жаданых тэмператур;
• Сістэма імгненнага абвесткі аб аварыйных рэжымах і няштатных падзеях у разы павышае надзейнасць і бяспека працы;
• Вы маеце магчымасць пакінуць дом з які працуе ацяпленнем і на адлегласці кантраляваць яго стан, а таксама кіраваць рэжымамі працы, ўключаць ці выключаць абсталяванне дыстанцыйна;
• Зімовы візіт у загарадны дом пры выключаным апале патрабуе зайсці ў халоднае памяшканне, падпаліць агрэгат і чакаць некалькі гадзін, пакуль памяшканне прагрэецца. Цяпер можна даць каманду на ўключэнне загадзя і не марнаваць час.

Сабраць і падключыць сістэму кіравання можна самастойна - для гэтага ніякіх дазволаў і ўзгадненняў не патрабуецца. Працу лёгка выканаць, прытрымліваючыся інструкцыі вытворцы. Кошт камплекта можа вагацца ад 4 да 40 тыс. Рублёў у залежнасці ад камплектацыі і фірмы-вытворцы.

Звярніце ўвагу! Большасць модуляў маюць раздымы для падлучэння дадатковых датчыкаў, з дапамогай якіх можна арганізаваць кантроль за адчыненнем вокнаў і дзвярэй, праслухоўванне або назіранне і іншыя карысныя функцыі.

выснову

Кантроль і кіраванне сучаснымі сістэмамі ацяплення можа ажыццяўляцца праграмнымі сродкамі з дыстанцыйным удзелам аператара. Сувязь можна ажыццявіць шляхам лічбавай сотавай сувязі GSM або сеткі інтэрнэт. Дадатковую інфармацыю вы можаце знайсці ў нашым відэа.
