Выбар і кладка труб цёплай падлогі: асаблівасці мантажу

22-07-2018

Ацяпленне

Сучасныя аналітыкі прагназуюць павелічэнне тарыфаў на электраэнергію ўжо ў бліжэйшы час. А значыць, ўзрасце кошт не толькі на выкарыстанне электрапрыбораў, але і на ацяпленне памяшканняў. У сувязі з падобнымі прагнозамі ўсё большую актуальнасць набываюць пошукі найбольш эканамічна выгаднага метаду ацяплення дамоў.

Акрамя таннасці хочацца таксама, каб падобная сістэма не выходзіла за рамкі эстэтычнай прывабнасці, захоўваючы ў жыллё ўжо звыклы камфорт. Адным з найбольш распаўсюджаных рашэнняў, якія адказваюць дадзеным патрабаванням, з'яўляецца прылада ў доме «цёплых падлог». Канструкцыя вадзянога тыпу з поліпрапіленавых матэрыялаў зарэкамендавала сябе, як найбольш эканамічна выгаднае абсталяванне для абагрэву.

Асаблівасці рознага тыпу сістэм

Перавагі ўстаноўкі сістэмы «цёплая падлога» можа ацаніць кожны, хто хоць трохі знаёмы з асновамі фізікі.

На сённяшні дзень у залежнасці ад выгляду цепланосбіта існуюць два тыпу падобных канструкцый:

водны;
Электрычны.

Звярніце ўвагу! Прынцып дзеяння і ў першым, і ў другім выпадку вельмі падобны. Пад паверхняй падлогі праводзяць трубы або спецыялізаваныя кабеля, якія і будуць награваць яе, а ад нагрэтай паверхні цёплае паветра будзе падымацца да столі.

Звычайна падобнага тыпу канструкцыю ўсталёўваюць у кухні ці ў ваннай, а для падлогавага пакрыцця ў іх усталёўваюць керамічную плітку, дзякуючы яе выдатным параметрах цеплаправоднасці. Вядома, цёплы пол не складана ўладкаваць і ў любым іншым памяшканні, але ў залежнасці ад тыпу абранага падлогавага пакрыцця будзе змяншацца і ККД яго працы.

Для таго каб сваімі рукамі вырабляць мантаж ці выбар труб для падобнай сістэмы вам неабходна валодаць хоць бы мінімумам ведаў аб яе тэхнічных характарыстыках.

Звярніце ўвагу! Вытворцы часцяком згадваюць усе вартасці прапанаванага прадукту, замоўчваючы аб яго недахопах, але для таго, каб зрабіць правільны выбар, неабходна азнаёміцца з поўнай карцінай параметраў, тым больш што кошт такой сістэмы досыць высокая.

Асноўныя параметры вадзянога падлогі

Труба, якая выкарыстоўваецца для стварэння «цёплых падлог», з'яўляецца экалагічна бяспечнай і эканамічнай, але для таго, каб вырабіць яе кладку, спатрэбіцца дадатковае абсталяванне і падрыхтоўчыя будаўнічыя работы, якія здольныя значна павялічыць кошт (чытайце таксама артыкул Сталёвыя прастакутныя трубы - тэхнічная інфармацыя і нарматыўныя патрабаванні).

Кладка труб патаўшчаюць падлогу прыблізна на 10-15 гл. Таксама вы выдаткуеце некаторы час на выпрабаванне і запуск. Але ў любым выпадку атрымаеце ацяпленне, якое па колькасці спажыванай электраэнергіі будзе значна больш эканамічным.

перавагі

Да вартасцяў падобных канструкцый можна аднесці:

Раўнамерны прагрэў ўсёй паверхні, нават калі, робячы выбар труб для цёплай падлогі, вы спыніцеся на медныя;
Поўная маскіроўка прыбораў;
Магчымасць пры малых выдатках вырабіць абаграванне значных плошчаў;
Праца контуру не звязаная з рознага тыпу шкоднымі для здароўя выпраменьваннямі;
Затраты на ўстаноўку маюць разавы характар, з прычыны адсутнасці неабходнасці абслугоўваць сістэму;
Адсутнасць выдаткаў на абслугоўванне.

недахопы

Акрамя добрых якасцяў, сістэмы такога роду валодаюць і некаторымі недахопамі:

Неабходнасць набыцця помпы вадзянога тыпу;
Складанасці працэсу мантажу пры выкарыстанні поліпрапіленавых труб;
Праблемы са зніжэннем ціску ў стаяку ацяплення;
Цяжкасці выяўлення працёкаў контуру пасля канчатковага завяршэння работ па ўстаноўцы.

Мантаж вадзянога падлогі

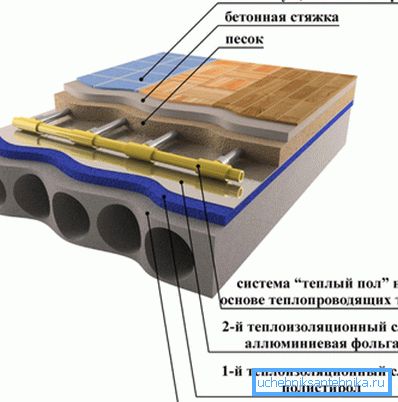

У сістэме вадзянога абагрэву такога тыпу галоўным награвальным элементам з'яўляецца тэрмічнаму ізаляваная пліта з бетону. Унутры гэтай пліты умантаваныя трубы канструкцыі, па якіх цыркулюе гарачы цепланосбіт.

Кароткая інструкцыя мантажу падобных сістэм складаецца з наступных этапаў:

На падлозе ствараецца ідэальна роўная цэментава-пяшчаная сцяжка;
На сцяжку уздоўж сцяны укладваюць термоизолирующий насціл з плёнкай з алюмінія, які будзе перашкаджаць страце цяпла;
На теромизоляционную падкладку з дапамогай спецыялізаваных крапежных элементаў ўкладваецца труба паводле таго, як гэта агаворвае схема раскладкі труб цёплай падлогі;
Створаны контур заліваецца цэментам;
На высмаглы цэмент ўкладваецца падлогавае пакрыццё.

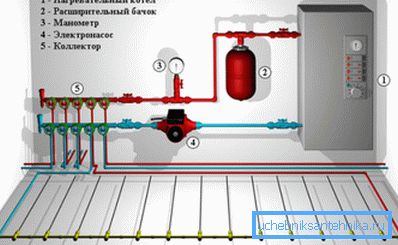

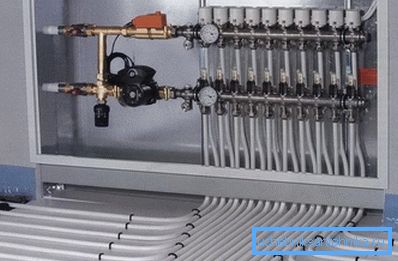

Звярніце ўвагу! Для таго каб створаная сістэма функцыянавала правільна неабходна набыць і ўсталяваць абсталяванне, якое будзе кантраляваць падачу цепланосбіта ў трубу.

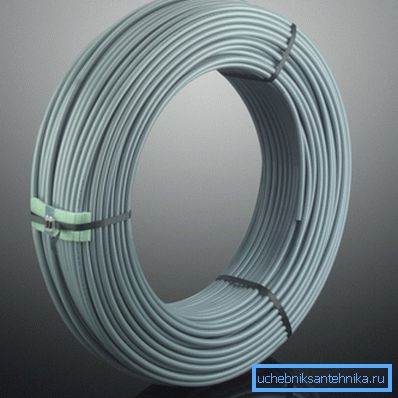

Як выбраць трубу

Для стварэння падобных сістэм выкарыстоўваюць наступныя віды труб:

Полибутеновые;
сталёвыя;
металлопластіковые;
медныя;
Поліпрапіленавыя.

Нарматыўная дакументацыя забараняе выкарыстоўваць для стварэння падобных сістэм толькі матэрыялы з чорнага металу, бо шовные вырабы нельга замуровывать ў сцены і падлогу.

Высокія патрабаванні да труб прымяняюцца з прычыны таго, што пасля кладкі канструкцыя заліваецца бетонам і пры любым пашкоджанні прыйдзецца ўзломваць цэмент. Для стварэння «цёплай падлогі» ужываюцца спецыялізаваныя матэрыялы, а не тыя трубы, якія ўжываюць для мантажу сістэм гарачага і халоднага водазабеспячэння.

Савет. Найбольш прыдатнымі будуць матэрыялы дыяметрам ад 16 да 18 мм. Выбіраючы такія вырабы, вы зможаце нязначна павялічыць таўшчыню падлогі, а для дастатковай гідраўлікі не запатрабуецца набываць дадатковае абсталяванне.

Матэрыялы павінны валодаць наступнымі параметрамі:

Перашкода дыфузіі кіслароду;
Каэфіцыент лінейнага пашырэння 0,025 Мм / мк і менш;
Цеплаправоднасць - 0,43 Вт / мк.

Звярніце ўвагу! Для стварэння сістэмы ў адным памяшканні неабходна набыць адны суцэльны кавалак, эксплуатацыйнай перыяд якога павінен быць роўны тэрміну жыцця самога будынка.

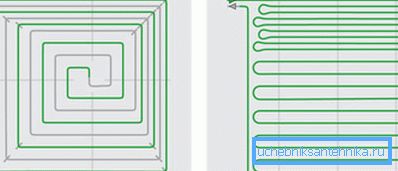

Кладка труб пад дадзены тып ацяплення можа весціся наступнымі метадамі:

Спіраллю або слімаком;
зігзагам;
Абодвума метадамі.

Пры кладцы рознымі спосабамі выдаткі будуць роўнымі, але ККД такіх сістэм будзе розны.

Звярніце ўвагу! Выдатак трубы на цёплую падлогу наўпрост залежыць не толькі ад плошчы памяшкання, але і ад ухілу паверхні.

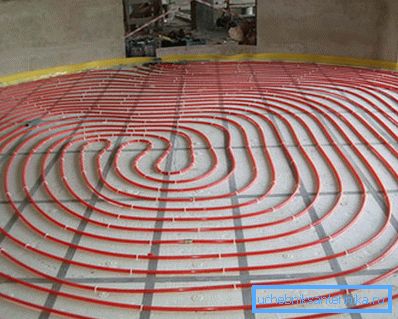

Кладка ў форме спіралі

У дадзеным выпадку трубы з рознага тыпу патокамі чаргуюць паміж сабой - гарачая труба суседнічае з больш халодным участкам контуру.

Дадзеная форма кладкі забяспечвае максімальна раўнамернае размеркаванне цяпла. У кватэрах звычайна ўжываюць менавіта яго.

Савет. Слімак не падыйдзе для памяшкання, падлогавае пакрыццё якога валодае ухілам.

кладка зігзагам

У дадзеным метадзе кладкі варта быць гатовым да таго, што падлога будзе больш гарачым ў вонкавай сцяны, а пераадольваючы адлегласць, яна будзе астуджацца ўглыб памяшкання. Для таго каб забяспечыць раўнамернасць абагрэву спатрэбіцца набыць дадатковыя помпы, якія ствараюць вялікую хуткасць перамяшчэння цепланосбіта.

Крок размяшчэння труб

Адлегласць паміж трубамі цёплай падлогі, названае таксама, як крок труб цёплай падлогі разлічваецца ў залежнасці ад мэтавага прызначэння памяшкання. Чым менш будзе крок трубы пры кладцы цёплай падлогі, тым больш будзе прагравацца паверхню.

Цяпло размяркоўваецца ў дадзеным выпадку па радыусах, таму для найбольш эфектыўнага прагрэву варта сачыць за тым, каб гэтыя радыусы не перасякаліся.

Савет. Вырабляць кладку варта па квадратнай разметцы, якая прысутнічае на цеплаізалятарам.

Некаторыя асаблівасці праектавання

На самай справе працэс праектавання падобных абагравальных канструкцый не так то і просты.

Для таго каб дакладна разлічыць трубу на цёплую падлогу неабходна ўлічыць цэлы шэраг фактараў, такіх як:

Жаданая тэмпература;
Прызначэнне памяшкання;
Параметры выкарыстоўваюцца матэрыялаў і т. Д.

Звярніце ўвагу! Праектаванне падобных сістэм вырабляецца сёння з дапамогай спецыялізаваных кампутарных праграм. Выкарыстанне падобнага ПА дазваляе вызначыць не толькі колькасць неабходных матэрыялаў і абсталявання, але і тое, якой будзе максімальная даўжыня трубы для цёплай падлогі.

Патрабаванні, што прад'яўляюцца да мантажу

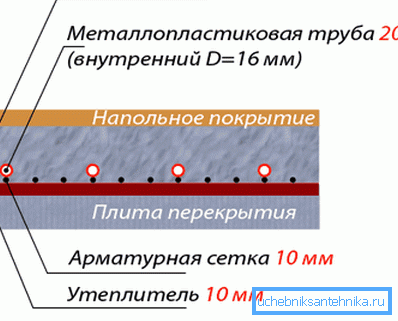

Пачынаць работы па мантажы «цёплай падлогі» можна толькі пасля таго, як будуць праведзены неабходныя падрыхтоўчыя будаўнічыя работы. Таўшчыня стваранага падлогі складзе каля 10-13 см.

Таму варта выканаць патрабаванне ў наяўнасці пад дадзенай канструкцыяй не менш за 70 мм. У іншым выпадку таўшчыню цёплай падлогі варта павялічыць.

Калі ўстаноўка ацяпляльнага контуру вядзецца ў ваннай пакоі, канструкцыя вымусіць падняць падлогу дадзенага памяшкання на больш высокі ўзровень. Калі не ўлічыць гэты факт, то пры ўзнікненні аварыйнай сітуацыі вада з дадзенага памяшканні будзе сцякаць у пакоя.

Калі падлога памяшкання прылягае да грунта, то варта прасачыць за тым, каб ён быў добра гидроизолирован. Калі для гідраізаляцыі выкарыстоўваўся бітум, то варта арганізаваць пад термоизолятором падкладку з поліэтылену або кардона.

Сцяжка з цэментава-пясочнай сумесі павінна валодаць ідэальна роўнай паверхняй. Дапушчальная велічыня няроўнасцяў складае ўсяго 1 см.

У месцах, дзе прысутнічаюць перапады вышыні, труба можа набываць выгінастую форму, што спрыяе адукацыі паветранай коркі ў сістэме, якая перашкаджае цыркуляцыі цепланосбіта.

У заключэнне

Зрабіўшы выбар на карысць вадзянога тыпу цёплай падлогі, вы гарантуеце сваёй хаты цяпло і ўтульнасць. Акрамя таго, экалагічна чыстая канструкцыя не будзе аказваць шкоднаснага ўплыву на ваша здароўе і здароўе вашых дамачадцаў (см.также артыкул вадагазаправодныя труба і яе асаблівасці).

А відэа ў гэтым артыкуле раскрые вам яшчэ больш сакрэтаў мантажу дадзенага тыпу ацяпляльнага контуру і тонкасцяў выбару труб.
