Выгадная ці папавярховых двухтрубная сістэма ацяплення

У цяперашні час выкарыстоўваецца як двухтрубная, так і однотрубная сістэма ацяплення двухпавярховага дома, прычым у кожнай з іх, як гэта часта здараецца пры параўнанні, ёсць свае станоўчыя і адмоўныя бакі, якімі кіруюцца пры выбары. Як бы там ні было, любы з гэтых контураў ўжываецца для падачы гарачай вады ў радыятары.

Прычым гэтыя сістэмы дастасавальныя і пры большай колькасці паверхаў - самае галоўнае, гэта забяспечыць належнае ціск для цыркуляцыі. І, усё-ткі, давайце разгледзім плюсы і мінусы абодвух контураў, а ў дапамогу да сказанага прадэманструем вам відэа ролік па тэме.

радыятарнага контуры

Перавагі радыятарных контураў

• Напэўна, асноўным перавагай одноконтурный або двухконтурного радыятарнага ацяплення з'яўляецца яго шырокая вядомасць для ўсяго насельніцтва, адносная прастата ўстаноўкі і годны абаграванне памяшкання, які пацвярджаецца шматгадовым вопытам выкарыстання. Сама схема тут досыць простая, таму, вы можаце ўбачыць падобныя разводкі практычна ва ўсіх жылых і грамадскіх шматпавярховых будынках, прамысловых прадпрыемствах, школах бальніцах і гэтак далей.

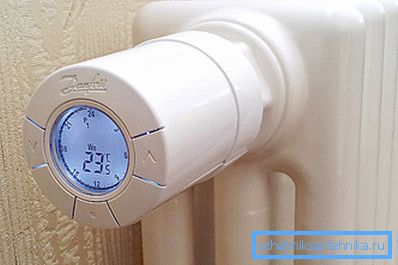

• Але акрамя прастаты, тут ёсць і свае любаты, напрыклад, на кожны асобны радыятар можна ўсталяваць тэрмарэгулятар, як на фота ўверсе, і гэта дазволіць ствараць асобны мікраклімат у кожным пакоі, хоць агульная тэмпература падачы вады будзе аднолькавай. Акрамя таго, у наш час практыкуецца мантаж кранаў перад кожнай батарэяй, што дазваляе замяняць яе, не зліваючы ваду з усёй сістэмы.
• Зараз у асноўным можна сустрэць два выгляду контураў з сталёвых і поліпрапіленавыя труб, хоць у апошні час поліпрапілен ўсё больш упэўнена займае лідзіруючыя пазіцыі, выцясняючы метал. Але самі радыятары ўсё роўна робяць з металу, і яны бываюць з чыгуну, сталі, алюмінія і біметалаў (сталь з алюмініем).

одноконтурные сістэмы

Заўвага. У любым выпадку, будзь-то однотрубной ці двухтрубный контур, пры разводцы ацяплення выкарыстоўваюцца дзве трубы - якая падае і зваротная. Розніца заключаецца ў схеме падлучэння радыятараў.

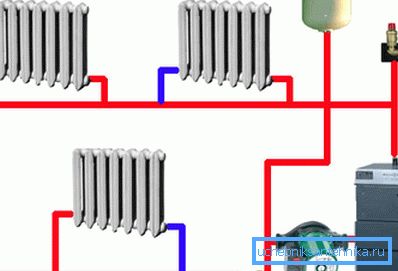

Такім чынам, давайце разбярэмся, у чым заключаецца однотрубная схема ацяплення двухпавярховага дома (або любога іншага) і ацэнім яе перавагі і недахопы. Як вы бачыце на верхнім малюнку, контур закольцованной на ацяпляльным катле (гэта таксама можа быць печ з вадзяным катлом і урэзаным ў сістэму цыркуляцыйнай помпай), а радыятары ўрэзаныя ў яе абедзвюма адводамі.

Гэта значыць, з якой трубы цепланосбіт паступае ў батарэю, у тую ж трубу ён і вяртаецца, толькі некалькімі сантыметрамі далей (само падлучэнне можа быць ніжнім, як на схеме, верхнім і дыяганальным).

Пры гэтым для падлучэння радыятараў зусім не абавязкова, каб з боку падачы або вяртання контур знаходзіўся ў гарызантальным становішчы, гэта таксама можа быць і стояк - усё залежыць ад планіроўкі дома і якая-небудзь інструкцыя тут недарэчная.

Дадзены метад мантажу ацяплення выгадны сваёй таннасцю, бо на ўладкаванне расходуецца менш матэрыялу, што ў сваю чаргу, зніжае працоўныя выдаткі. Зніжэнне даўжыні магістралі, што заўсёды назіраецца пры такой схеме разводкі, вядзе да памяншэння цепланосбіта ў сістэме, што дазваляе расходаваць менш энергіі на ацяпленне.

Адразу можна зрабіць заўвагу, што найбольшы эфект магчымы толькі пры наяўнасці ў адным контуры трох-чатырох радыятараў, хоць некаторыя сцвярджаюць, эфект зможа і пры пяці адзінках, галоўнае, каб выконвалася належнае ціск у сістэме. Праблема заключаецца ў тым, што на кожным участку падлучэння цепланосбіт разводзіцца больш халоднай вадкасцю і праз некалькі кропак яго астуджэнне ўжо прыкметна нават пры абмацванні радыятара рукой.

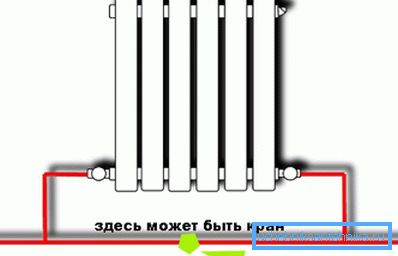

З-за страты тэмпературы цепланосбіта ў некаторых выпадках жыхары ўразаюць запорные краны ў магістраль паміж адводамі радыятара, каб вадкасць цыркулявала непасрэдна па секцыях. Гэта, вядома, павышае тэмпературу на некалькі градусаў, але тады сітуацыя з наступнымі кропкамі становіцца яшчэ горш.

Заўвага. Калі вы вельмі хочаце мантаваць у двухпавярховым будынку менавіта одноконтурный сістэму, то лепш за ўсё на кожную групу з 3-4 радыятараў мантаваць асобны стояк па прынцыпе калектара.

двухконтурные сістэмы

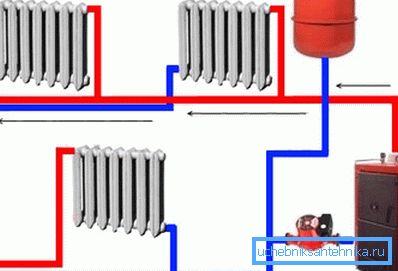

Але часцей за ўсё пры мантажы ацяплення выкарыстоўваюць двухконтурные сістэмы, нягледзячы на ​​тое, што кошт іх мантажу і матэрыялу на ўладкаванне атрымліваецца значна вышэй. Асноўная перавага такой сістэмы складаецца ў тым, што ўся гарачая вада рухаецца па адным і тым жа контуру, не разбавлено па шляху, а проста аддаючы частку аб'ёму на кожнай кропцы, што пры наяўнасці дастаткова ціску ніяк не ўплывае на тэмпературу нават самых аддзеленых радыятараў (гл Таксама артыкул двухтрубная або однотрубная сістэма ацяплення - вечнае пытанне).

На самым апошнім радыятары цыкл сканчаецца, і цепланосбіт праз яго па адводы паступае ў трубу вяртання, да якой ужо не падключаецца ні адзін прыбор - вада прамым ходам вяртаецца ў награвальны кацёл.

Вядома, у такой камбінацыі атрымліваецца больш труб, такім чынам, павялічваецца аб'ём вадкасці, якую трэба награваць. Але каб зэканоміць энергарэсурсы, вы можаце зрабіць контур з поліпрапілена і ўцяпліць яго ў патрэбных месцах, так цепластраты будуць мінімальнымі.

заключэнне

У заключэнне хацелася б звярнуць увагу на два моманты, з якімі вам абавязкова прыйдзецца сутыкнуцца пры мантажы ацяплення ў двухпавярховай хаце сваімі рукамі.

1. Па-першае, падачу заўсёды варта пачынаць зверху, у дадзеным выпадку, з другога паверха.
2. Па-другое, дадатковы цыркуляцыйны помпа заўсёды ўразаецца ў трубу вяртання, часцей за ўсё ў катла, хоць бываюць выключэнні.

Гэтыя дзве дробязі аптымізуюць цыркуляцыю цепланосбіта.
