Вышыня радыятара ацяплення. мантаж тэхнічных трубаправодаў і

Існуе два тыпу радыятараў па мантажнаму размяшчэнню - падлогавыя і насценныя, таму, другі варыянт мае на ўвазе, што павінна выконвацца пэўная вышыня ўстаноўкі радыятара ад падлогі, якая дазволіць без якіх-небудзь праблем падключыць яго да сістэмы ацяплення.

Адразу варта сказаць, што калі вы чакаеце па дадзеным параметры выразных указанняў, то гэта дарэмна, бо іх проста-проста не існуе, і ў асноўным залежыць ад мантажу ацяпляльнага контуру, і ад вышыні падваконнікаў і, у рэшце рэшт, ад вышыні самой секцыі . Хоць, нельга сказаць, што гэты параметр не мае ніякага значэння, у чым мы і прапануем вам цяпер разабрацца, а таксама паглядзець відэа ў гэтым артыкуле.

Мантаж тэхнічных трубаправодаў і абсталявання

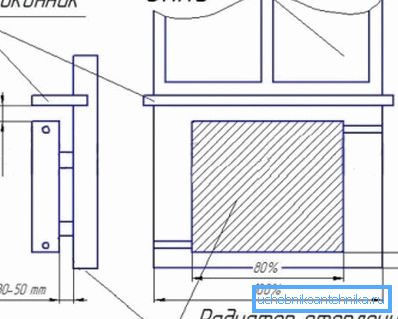

Рэкамендацыя. Пры мантажы сістэмы, калі памеры радыятараў ацяплення па вышыні і даўжыні дазваляюць ўсталёўваць іх пад вокнамі, то рабіце менавіта так. Батарэя пад акном стварае нешта накшталт цеплавой заслоны, якая абмяжоўвае рух патокаў халоднага паветра з боку шыбаў.

• То, на якой вышыні ад падлогі ўсталёўваць радыятары, закладваецца пры разводцы ацяпляльнага контуру, а яшчэ гэта залежыць ад таго, ці будзе ў вас урэзаны цыркуляцыйны помпа. Калі сістэма будзе працаваць без прымусу, то, цалкам натуральна, што там павінен быць ўхіл па трубах, значыць, трэба пакінуць месца для ўхілу трубы вяртання, калі сістэма двухтрубная, або трубы падачы, калі яна однотрубная.
• У «Ленінградцы» (однотрубной сістэме на 3-4 радыятара) батарэі таксама размяшчаюцца з паніжэннем, так як у такіх выпадках спецыяльнага адводу для ацяпляльніка не робяць - контур праходзіць проста праз іх з ніжнім бакавым падключэннем.
• Розныя сістэмы і мантаж маюць на ўвазе, што калі адступіць ад падлогі 10-15 гл, то вышыня ўстаноўкі радыятараў ацяплення па БНіП 3.05.05-84 ( «Тэхналагічнае абсталяванне і трубаправоды») будзе цалкам нармальнай для любых контураў. Дакладней, сам контур варта мантаваць так, каб было магчыма выконваць дадзеныя параметры.

Якімі бываюць контуры

Па вялікім рахунку існуе два віды радыятарных контураў - однотрубные і двухтрубный, а ўсё астатняе, гэта ўжо мадыфікацыя існуючай сістэмы, няхай гэта будзе змяшаная (цёплая падлога - радыятары) або коллекторная сістэма ацяплення. У любым з гэтых выпадкаў інструкцыя патрабуе выкарыстання альбо аднаго, альбо іншага контуру, проста туды ўносяцца розныя дапаўненні ў выглядзе сантэхнічнага абсталявання ў выглядзе трёхходовых або четырёхходовых кранаў і гребёнок.

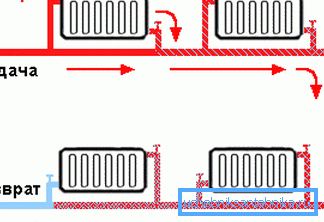

Калі выкарыстоўваецца однотрубная сістэма, як на верхнім схематычным малюнку, то ўвесь цепланосбіт закольцовывается ў адной трубе - яна выходзіць з катла на падачу, і яна ж заходзіць назад, транспартуем ўжо астуджаны ваду для падагрэву.

У шляху руху ў яе ўразаюцца радыятары, прычым тып падлучэння тут не мае аніякага значэння - пад слупковыя, цеплавым або прымусовым ціскам вада, праходзячы міма адводаў, заходзіць у іх і праходзіць праз батарэю, вяртаючыся назад у трубу.

Праблема тут складаецца ў тым, што цепланосбіт, прайшоўшы праз ацяпляльны прыбор, ужо губляе сваю ранейшую тэмпературу, такім чынам, далей ён ідзе ўжо злёгку астылым і чым больш прыбораў у такой сістэме, тым халадней яны будуць, аддаляючыся ад катла.

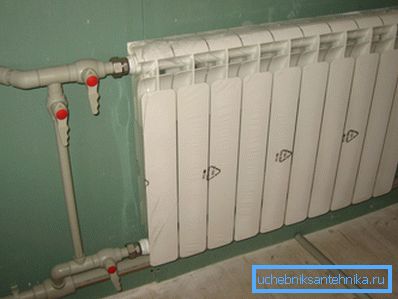

Для таго каб была магчымасць дэмантаваць радыятар падчас ацяпляльнага сезона, не зліваючы пры гэтым ваду, перад ім усталёўваюць байпас - гэта труба, якая закольцовывается сістэму і яе добра відаць на верхнім фота, а перад самай батарэяй ставяць запорную арматуру.

Акрамя дапамогі ў дэмантажы, байпас таксама часткова спрыяе захаванню тэмпературы цепланосбіта, бо вада, праходзячы праз яго, не трапляе ў радыятар. Але ў шматпавярховых дамах гэта прыстасаванне часам выкарыстоўваюць няправільна - на ім ставяць кран і перакрываюць, прапускаючы ўвесь паток праз радыятар, такім чынам, тыя, хто жыве далей, атрымліваюць ужо больш халодную ваду.

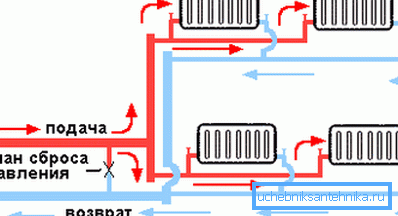

У двухтрубной сістэме праблем з астуджэннем не існуе, дакладней, яно-то ёсць, але залежыць толькі ад даўжыні самай трубы і, увогуле, атрымліваецца гэтак малаважным, што на яго нават не звяртаюць увагі - у цэнтралізаваных сістэмах магістралі абаронены цеплаізаляцыяй і там страты таксама мінімальныя.

Уся справа ў тым, што гарачы цепланосбіт паступае па трубе ва ўсе радыятары, але астуджаным, якая прайшла праз батарэю вада, не вяртаецца назад, а скідаецца ў трубу вяртання, такім чынам, захоўваючы першапачатковую тэмпературу на працягу ўсяго контуру, колькі б там ні было кропак .

Але тут ёсць адзін нюанс - кошт на мантаж і эксплуатацыю будзе некалькі вышэй, так як, па-першае, дадаецца другая труба і, па-другое, даводзіцца награваць большая колькасць вады, а параметры прыбора не маюць значэння, гэта можа быць вышыня радыятараў ацяплення 250 мм або 1200 мм - усё роўна.

Заўвага. Калі ёсць патрэба ў сумесным падключэнні радыятараў і сістэмы цёплай падлогі, то ў такім выпадку ўжываецца двухтрубная сістэма, але перад контурам вадзянога падлогі усталёўваецца термостатический трёхходовой кран, які пераразмяркоўвае цепланосбіт у залежнасці ад яго тэмпературы.

правілы ўстаноўкі

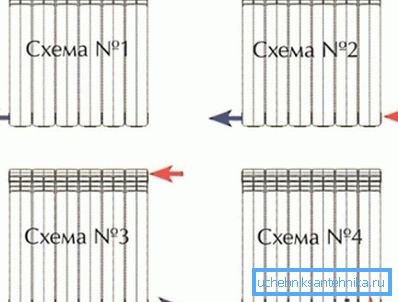

Усе чатыры схемы падлучэння радыятараў, якія вы бачыце на верхнім малюнку, дастасавальныя, як для однотрубной, так і для двухтрубной сістэмы ацяплення - спосаб, які вы будзеце выкарыстоўваць, больш залежыць ад размяшчэння контуру.

Тым не менш, у аўтаномных однотрубных сістэмах ацяплення перавагу аддаецца альбо ніжнім, альбо ніжнім бакавым падключэнню, але гэта проста звязана з выгодамі мантажу і не больш. Акрамя таго, на ваш выбар можа паўплываць вышыня алюмініевых радыятараў ацяплення (або з іншага металу) - як мы ўжо казалі, тут усё зводзіцца да эрганомікі.

Калі вы выбралі радыятары ацяплення вышынёй 800 мм, то ў 99% выпадкаў, яны не змесцяцца пад акном, так як вам трэба адступіць не толькі ад падлогі, але і ад падваконніка, як мінімум, 10 см, таму такія ацяпляльныя прыборы часцей выкарыстоўваюць у якасці цёплай дэкарацыі на сценах.

Таму, самая распаўсюджаная вышыня біметалічных радыятараў ацяплення 600 мм - так у вас атрымаецца вытрымліваць адлегласць і ад падлогі, і да падваконніка, хоць нічога не перашкаджае таксама выкарыстоўваць прыборы вышынёй 400 або 500 мм.

Акрамя таго, усталёўваючы ацяпляльны прыбор пад акном, вам трэба ўлічваць, не толькі на якой вышыні вешаць радыятары ацяплення, але і адступаць ад сцяны, каб прамежак складаў не менш? глыбіні прыбора - у адваротным выпадку цеплааддача будзе моцна заніжана.

І яшчэ раз хацелася б вярнуцца да вышыні - калі ў вас атрымаецца, то паспрабуйце вытрымаць 12 см ад падлогі, але запомніце, што калі гэта адлегласць менш за 10 см або больш за 15 см, то зноў-такі вы моцна будзеце прыніжаць эфект цеплааддачы ..

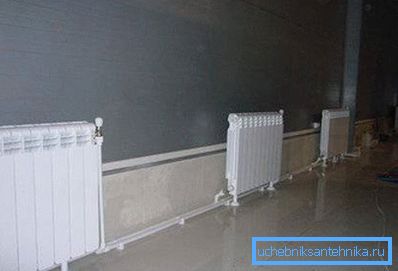

У тым выпадку, калі ўстаноўка адбываецца не пад вокнамі, напрыклад, падлогавая ўстаноўка прыбораў, як на верхняй фатаграфіі (тут вышыня радыятараў ацяплення 400 мм), то ад сцяны варта адступіць, як мінімум, 20 см.

заключэнне

У большасці выпадкаў, манціруючы вадзяны апал сваімі рукамі, усё імкнуцца размяшчаць прыборы ацяплення пад вокнамі, таму, выкарыстоўваюць самую распаўсюджаную іх вышыню - 500-600 мм. Але гэта зусім не азначае, вы павінны прытрымлівацца менавіта гэтых стандартаў.
