Закрытыя і адкрытыя сістэмы ацяплення: асаблівасці

05-06-2018
Ацяпленне

Калі ў вас няма неабходнасці падключаць гарачае водазабеспячэнне, то вам, мабыць, будзе ўсё роўна, які ў вас выгляд ацяпляльнай сістэмы - адкрыты або закрыты (хіба што акадэмічны інтарэс). Тым не менш, адкрыты выгляд з'яўляецца найбольш простым і незалежным.

Цыркуляцыя цепланосбіта тут можа праходзіць натуральным спосабам, па законах тэрмадынамікі, за кошт павышанага ціску на выхадзе з катла, але можа быць і прымусовай. Давайце ў дэталях разгледзім іх адрознення, пазітыўныя і негатыўныя бакі, а ў дадатак мы вам пакажам тэматычны відэа ролік.

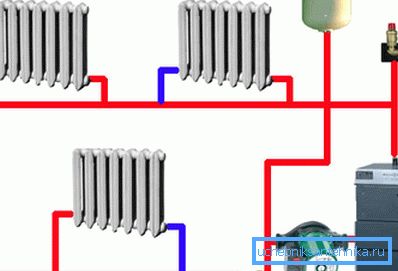

Однотрубная сістэма адкрытага тыпу

адметныя асаблівасці

адкрытая сістэма

Заўвага. Сістэма ацяплення адкрытага тыпу мае на ўвазе наяўнасць пашыральнага бака, які не закрыты герметычна. Такім чынам, тут адбываецца выпарэнне вады і яе даданне са старонніх крыніц (калодзежаў або цэнтралізаванага вадаправода) у ацяпляльную сістэму.

Прынцыповая схема адкрытай сістэмы ацяплення

Як правіла, у сістэмах адкрытага тыпу цыркуляцыйны помпа не выкарыстоўваецца, такім чынам, яе функцыянаванне не будзе залежаць ад іншых крыніц энергіі - лініі электраперадач або дызельнага (карбюраторного) генератара электраэнергіі. Але тым не менш, інструкцыя ніяк не забараняе ўрэзаць цыркуляцыйны помпа на трубу вяртання ў катла, што прыкладна на палову павысіць ККД цвёрдапаліўнага катла, печы ці каміна з вадзяной кашуляй.

Аднак вельмі важнае адрозненне такой сістэмы складаецца ў тым, што яна можа функцыянаваць аўтаномна, без электрычнасці або прыроднага газу і яе можна мантаваць у раёнах цалкам адрэзаных ад усіх камунікацый.

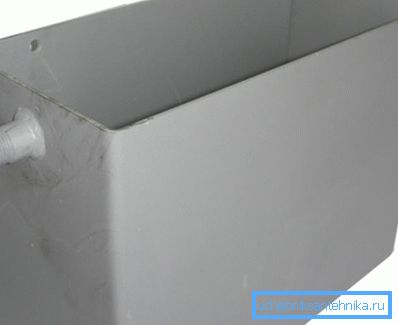

Сталёвы пашыральны бак адкрытага тыпу

Улічваючы той факт, што вада ў адкрытай сістэме будзе цыркуляваць досыць павольна (класічны варыянт - без дапаможнага помпы), то трубы ацяплення падбіраюць з вялікім дыяметрам, не менш за 40 мм, так як неабходна забяспечыць магчымасць іх паступовага нагрэву, каб пазбегнуць пашкоджанняў.

Акрамя таго, пашыральны бак з сталі або пластыка тут у любым выпадку павінен знаходзіцца вышэй ацяпляльнага контуру, каб забяспечыць запаўненне сістэмы вадой з гэтай ёмістасці.

У такіх контурах ўхіл гарызантальных труб абавязковы - гэта робіцца для магчымасці нармальнай цыркуляцыі цепланосбіта. Па разліках такі ўхіл павінен складаць 0,01% ад пункту падачы цепланосбіта ў катла, але такі варыянт досыць складзены для вылічэнні - значна прасцей пры мантажы выконваць ўхіл парадку 8-10 мм на пагонны метр і вы забяспечыце належную для гэтай сістэмы цыркуляцыю.

Перавагі і недахопы адкрытай сістэмы

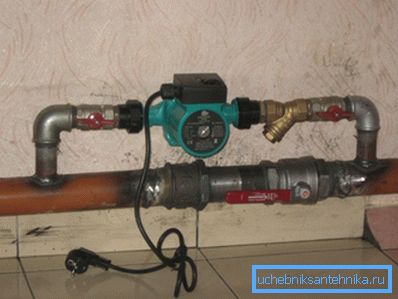

Ўрэзка цыркуляцыйнага помпы
  • Асноўным перавагай адкрытай сістэмы ацяплення можна назваць яе незалежнасць ад іншых крыніц энергіі, гэта значыць, яна можа функцыянаваць, як з імі (пры падключэнні цыркуляцыйнага помпы), так і без іх, калі цыркуляцыйны помпа не задзейнічаны. Гэта значыць, калі вы хочаце запусціць прымусовую цыркуляцыю, то перакрываеце кранам, які знаходзіцца паміж абводнай трубой (гл. Фота ўверсе) струмень вады, і яна рухаецца праз дапаможны помпа. Калі электрычнасць адсутнічае, то гэты кран адкрываецца, але перакрываецца на абводцы, перад помпай, і цепланосбіт працягвае цыркуляваць натуральным чынам.
  • Такую сістэму лёгка падключаць да катла, так як тут не патрэбныя спецыяльныя веды, напрыклад, як пры ўсталёўцы электрычнага або газавага агрэгата. Тут у якасці катла можа служыць нават цагляная печ з уманціраваным у яе ёмістасцю для нагрэву вады.
  • У якасці паліва тут могуць служыць не толькі вугаль і дровы, але таксама розныя арганічныя адходы ў сухім выглядзе, якія могуць быць у хатняй гаспадарцы.
  • Асноўны недахоп адкрытай сістэмы, гэта неабходнасць зліваць ваду пры вымушанай прыпынку катла, а таксама досыць павольны, хоць і раўнамерны, нагрэў контуру.
  • Для цепланосбіта нельга выкарыстоўваць антыфрыз, да таго ж, пастаянна трэба сачыць за ўзроўнем вадкасці ў больш шырока баку, нізкі ККД.
  • Вялікая небяспека ствараецца пры адукацыі паветраных коркаў - натуральным шляхам выгнаць з контуру паветра вельмі складана - для гэтага трэба ствараць штучнае ціск. Гэта робіцца з дапамогай падпампоўкі вады ў сістэму.

закрытая сістэма

Заўвага. Асноўным адрозненнем закрытага выгляду ацяпляльнай сістэмы з'яўляецца герметычнасць ўсіх яе вузлоў, і выпарэнне вады тут адсутнічае цалкам. Цыркуляцыя цепланосбіта ў закрытых контурах магчымая толькі, як прымусовае (цыркуляцыйны помпа). Уся сістэма складаецца з ацяпляльніка, труб, радыятараў (цёплай падлогі) і пашыральнага бака.

закрыты варыянт

У тых выпадках, калі ціск цепланосбіта ў контуры падымаецца вышэй за норму, ў больш шырока баку спрацоўвае прапускной клапан і лішкі вадкасці трапляюць туды, стабілізуючы, такім чынам, агульнае ціск.

Калі тэмпература вады паніжаецца, то ціск падае, але яго нястачу аднаўляе цыркуляцыйны помпа, аўтаматычна запампоўваючы неабходную колькасць вады для дасягнення патрэбнага паказчыка. Калі казаць увогуле, то паліўная абсталяванне тут вырабляе функцыю деаэрации.

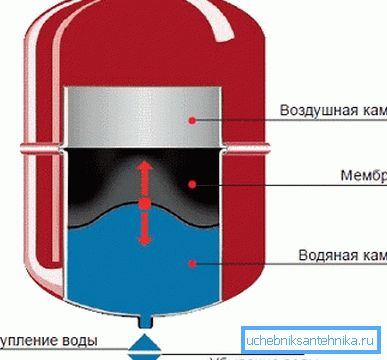

Пашыральны бак закрытага тыпу

Вельмі важным і асноўным вузлом для деаэрации з'яўляецца пашыральны бак, які складаецца з двух палоў (гэта відаць на верхнім малюнку) завальцованных бакамі адзін з адным. Унутры гэтага рэзервуара знаходзіцца мембрана ці дыяфрагма, якую робяць з тэрмаўстойлівыя гумы.

Ёмістасць ўтрымлівае пэўны аб'ём газу, часцей за ўсё - азоту (калі ён запампоўваецца заводам-вытворцам), але таксама гэта можа быць звычайнае паветра, які будзе там назапашвацца пры неабходнасці.

Знутры бак падзелены мембранай на два адсека - у адным з іх знаходзіцца азот або паветра, а ў іншым - лішкі цепланосбіта, які выціскаецца туды пад ціскам праз ахоўны клапан, пры гэтым дзве асяроддзя не сутыкаюцца адзін з адным. Калі вадкасць астывае, то яе ціск у рэзервуары падае, і газ з іншага адсека праз гумовую мембрану выштурхвае яе назад.

Перавагі і недахопы закрытай ацяпляльнай сістэмы

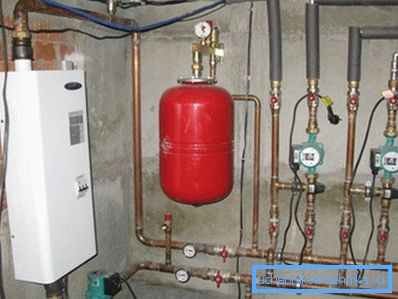

Кацельня для закрытай сістэмы
  • Да вартасцяў закрытых сістэм ацяплення можна аднесці досыць зручны мантаж (бак можна ўсталёўваць у любым месцы вышэй і ніжэй контуру), а таксама адсутнасць неабходнасці пастаянна кантраляваць узровень вады.
  • Каб засцерагчы такую ​​сістэму ад размарожвання, ёсць магчымасць прымяняць антыфрыз. Тэмпература ў памяшканні можа рэгулявацца за кошт павышэння ці паніжэння аб'ёму вадкасці ў ацяпляльным контуры, пры гэтым, ціск можна рэгуляваць самастойна.
  • Да сістэмы можна падключыць дадатковы крыніца абагравання, гэта значыць, рэзервовы кацёл, а таксама такія катлы могуць працаваць адначасова.
  • Дзякуючы адсутнасці натуральнага выпарэння, няма неабходнасці ў падсілкоўванню ад вонкавай крыніцы (студні або цэнтралізаванага вадаправода).
  • Але тут ёсць і шэраг недахопаў, напрыклад, бесперабойная праца катла, наўпрост залежыць ад электраэнергіі для функцыянавання цыркуляцыйнага помпы, да таго ж, у ацяпляльнікаў досыць высокі кошт.
  • Акрамя таго, можа ўзнікнуць праблема з размяшчэннем пашыральнага бака - ён запаўняецца цепланосбітам на 30-60%, пры гэтым найменшы працэнт выпадае на вялікія ёмістасці, аб'ём якіх можа мець некалькі тысяч літраў. Але ў аўтаномных контурах такая праблема не актуальная.

заключэнне

Любую з вышэйапісаных сістэм вы заўсёды, пры наяўнасці вызначаных навыкаў, вы зможаце змантаваць сваімі рукамі. Але, як у адным, так і ў другім выпадку, вельмі важна правільна вызначыць магутнасць катла, якой будзе дастаткова для дадзенай плошчы памяшкання.
