Зборка радыятара ацяплення сваімі рукамі: злучэнне секцый і

Неабходнасць зборкі-разборкі ацяпляльнай канструкцыі ўзнікае, калі адна з секцый дала цечу, яшчэ пры жаданні зэканоміць на зборцы ўсяго комплексу, пры неабходнасці нарошчваць секцыі, бо першапачаткова вы «прамахнуліся» з іх падлікам. Як бачыце, прычын мноства, яны менш важныя, чым працэс, якому прысвячаецца наша інструкцыя.

Канчатковая мэта - цёплыя батарэі.

Батарэй шмат, а метад зборкі адзін

Хочам вам нагадаць, што батарэі могуць быць некалькіх відаў па матэрыялах:

  • чыгунныя;
  • біметалічныя;
  • алюмініевыя;
  • сталёвыя.

І некалькіх відаў па канструкцыях:

  • панэльныя;
  • Секцыйныя.

Да ведама! Сакрэт просты: методыка зборкі розных радыятараў адна + методыка абвязкі радыятараў таксама адна. Таму сённяшні матэрыял з'яўляецца універсальным для ўсіх відаў батарэй.

Пачнем з секцый

Правядзем зборку на прыкладзе секцыйных батарэй. Каб неяк дапоўніць звесткі, разбяром моманты абвязкі радыятараў, тым больш што яны аднатыпныя і для секцыйных і для панэльных абагравальнікаў.

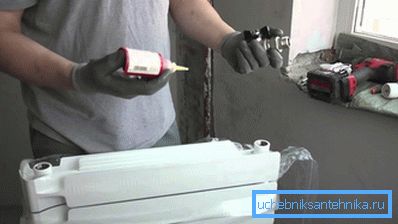

Расстаўляем усё па месцах.

Абвязка пачынаецца з размеркавання роляў:

  1. На кожным радыятары, незалежна ад выгляду, маецца чатыры разьбовых ўваходу. Наша задача - вызначыцца са схемай ўваходу-выхаду цепланосбіта для правільнай расстаноўкі заглушак і пісьменнага падлучэння элемента ў сетку;
Схема зборкі.

Савет! Калі вы робіце звычайную замену радыятара, то прыдумляць вам ужо нічога не трэба. Вы робіце ўсё паводле падабенства папярэдняга радыятара. Верхні ўваход, ніжні выхад. Супрацьлеглае верхняе разьбовае адтуліну - прахадная заглушка з кранам Маеўскага. Супрацьлеглы ніжні разьбовай выйсце - глухая заглушка.

  1. Ролі размеркаваныя. Вырабляем зборку:
    • Пачатак - злучэнне крана Маеўскага і глухі заглушкі. Для гэтых мэтаў падыдзе льняное валакно і спецыяльная паста для герметызацыі разьбовых злучэнняў;
    • Валакно намотваецца роўнымі пасмамі без камякоў і грабянёў у кірунку процілеглым кірунку разьбы заглушак;

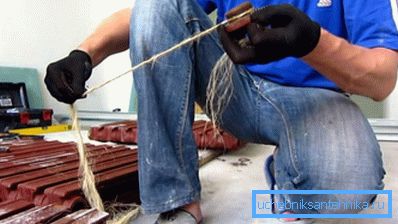

    Для дадатковай герметызацыі дэталяў выкарыстоўваем валакно.
      • Затым паста фіксуе гэта валакно на сваім месцы;
      • З дапамогай гаечны ключ заглушкі ўсталёўваюцца на свае месцы.

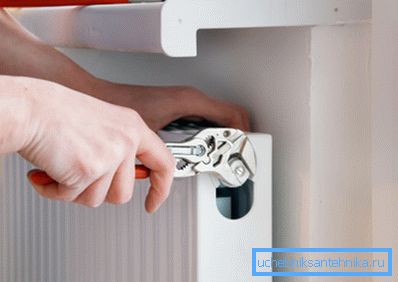

      Развадны гаечны ключ - выдатны памочнік.

      Савет! У продажы маюцца спецыяльныя ключы з фігурнымі выманнямі пад асноўныя параметры мантажнага камплекты. Для абвязкі радыятара цалкам хопіць і разводны ключа, хоць яго магчымасцяў будзе замала для заглушак для чыгунных радыятараў. Тады вам усё роўна спатрэбіцца газавы ключ.

        • Ледзь складаней з уваходам вады і водаадвядзення. Сёння ў батарэях ўсталёўваюцца краны, названыя амерыканкамі, гэта злучэння з прыцемках накладную гайкай забяспечваюць максімальна надзейнае злучэнне. Іх ўстаноўка адбываецца наступным чынам:
        • Разьбовая частка, якая ўваходзіць у радыятар, афармляецца так жа, як ужо было апісана - валакном і пастай;

        Рэкамендацыі! Лён і пасту можна замяніць ФУМ стужкай, так раяць многія. Сапраўды можна, але рабіць гэта трэба пісьменна. Такая замена магчымая ў дамах і кватэрах, дзе стаіць аўтаномная сістэма ацяплення, дзе ціск цепланосбіта ў сетцы дастаткова нізкая - контур замкнуць. ФУМ стужка ў такіх умовах адчувае сябе вельмі камфортна. Пры скоках ціску, частых гасцях агульнай сістэмы падачы цяпла стужка можа разбурацца. Вынік зразумелы - цечу.

          • Закручваецца амерыканка не звычайным газавым ключом, а шасціграннікам.

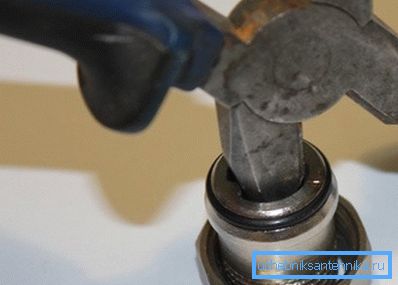

          Замена магчымая?

          Савет! У многіх відэа матэрыялах вы можаце ўбачыць, як амерыканку закручваюць стамеской, квадратным штыром і нават адным захопам ад абцугоў. Наколькі гэта апраўдана - судзіць не бярэмся, але роднай ключ ўсё ж - лепш.

          злучэнне секцый

          Для гэтага нам спатрэбяцца ніпель - спецыяльныя злучальнікі секцый з ушчыльняльным гумовым кольцам, а таксама ключы для зацягвання ніпеляў.

          Наша даведка! Ніпель - від злучэння, прадстаўлены адрэзкам трубы з цэнтральнай папярочнай баразной для гумовага ўшчыльняльніка. Ад разоры адыходзяць грабяні з разьбой пад правую і левую бок. Такая канструкцыя дазваляе закруціць злучальнік ў рэзьбавыя гнязда з адначасовым зборам рэбраў радыятара адзін да аднаго.

          Як сабраць секцыі радыятара ацяплення?

          Алгарытм зборкі нескладаны:

          • Зборка секцый алюмініевых радыятараў, як і зборка біметалічных радыятараў ацяплення сваімі рукамі пачынаецца з «наживления» ніпеляў ў разьбовых адтулінах;

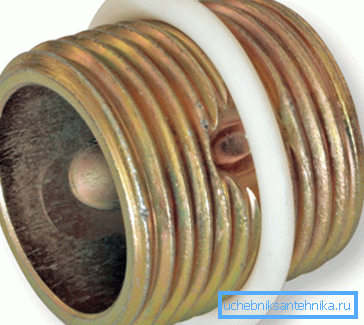

          Фота ніпель з ушчыльняльнікам.

          Савет! Калі вы злучаеце дзве секцыі, то стыкоўныя вокны павінны мець: адно - правую разьбу, іншае - левую.

          • Зборка алюмініевых радыятараў ацяплення, як і зборка чыгунных радыятараў ацяплення сваімі рукамі адбываецца раўнамерным зацягваннем разьбовых злучэнняў ніпель і секцый з дапамогай спецыяльных ключоў;
          Ключы для зборкі рэбраў.

          Назіранне! Працы па мантажы батарэй лепш праводзіць ўдваіх. Гэта і лягчэй і злучэнне прасцей кантраляваць.

          • Пасля стыкоўкі неабходнай колькасці секцый зборка аллюминиевого радыятара, як любога іншага, ажыццяўляецца па схеме абвязкі, якая ўжо апісана.

          Некалькі слоў пра мацаванні

          Як збіраць біметалічныя радыятары, як сабраць алюмініевы радыятар мы ўжо апісалі. Няважны тып канструктара, зборка рэбраў адбываецца па аналагічным прынцыпе сваімі рукамі. І тут таксама лепш працаваць ўдваіх.

          Савет! Калі вы змяняеце, да прыкладу, чыгунны радыятар на сталёвы панэльны, то тыпы мацаванняў чыгунных канструкцый вам не падыдуць. Іх трэба здымаць, а новыя ўсталёўваць. Балазе ў камплектах панэльных абагравальнікаў яны ёсць. І пакуль адзін чалавек будзе праводзіць чарнавую стыкоўку, другі можа адзначыць месцы будучых мацаванняў.

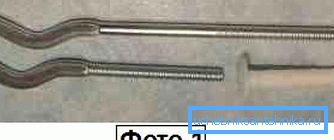

          Усё што добра для секцый - не падыйдзе для панэляў.

          У скарбонку. Калі вы стыкуете батарэі не да стояку, а падлучаеце да автономку, то майстры раяць зрабіць невялікі нахіл батарэі каля 5 градусаў так, каб кран Маеўскага знаходзіўся некалькі вышэй уваходнага злучэння з падачай цепланосбіта. Вынікам такога злучэння, ёсць тое, што калі паветра і будзе запасіцца ў сістэме, то менавіта ў крана, а не размяшчацца над водным патокам па ўсім перыметры трубы.

          У заключэнне

          Ўстаноўка і зборка абагравальніка - працэс нескладаны, тым больш кошт усіх прац досыць прымальная, бо сабраць вам яго дапаможа наш матэрыял і відэа ў гэтым артыкуле.
