Як выканаць злучэнне радыятараў ацяплення паміж сабой, каб забяспечыць якасны абаграванне памяшкання?

Гэтае пытанне асабліва актуальны, калі ацяпляльная сістэма праектуецца і усталёўваецца ў толькі што пабудаваным доме. Зрэшты, і ва ўжо эксплуатуюцца дамах мадэль падлучэння можа быць перагледжана і абноўлена для забеспячэння большай энергаэфектыўнасці выкарыстоўванай ацяпляльнай сістэмы.

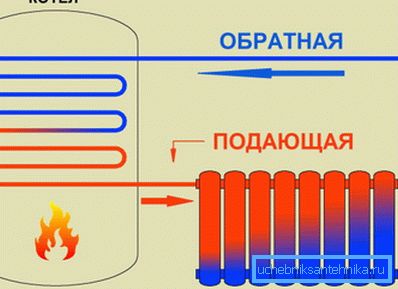

Прынцып прылады і працы аўтаномнага ацяплення

У гэтым артыкуле мы разгледзім, якая схема злучэння радыятараў ацяплення ў прыватным доме можа лічыцца аптымальнай і чаму. Акрамя таго, мы даведаемся якія асаблівасці рэалізацыі кожнай з прапанаваных схем.

канструкцыйныя асаблівасці

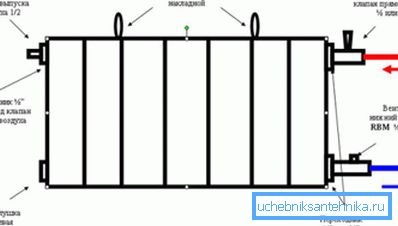

Канструкцыя біметалічных і алюмініевых радыятараў

На рынку прадстаўлены шырокі асартымент ацяпляльных прыбораў, якія разлічаны на запаўненне цепланосбітам, цыркулявалым па секцыях і аддае пры гэтым частка цяпла металічным дэталяў. Металічныя дэталі ў канструкцыі прыбора, у сваю чаргу, вызваляюць цяпло ў навакольнае асяроддзе.

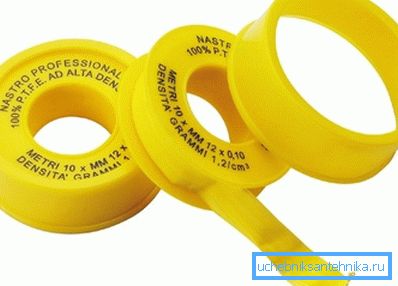

ФУМ-стужка - найбольш распаўсюджаны матэрыял для разьбовых злучэнняў радыятараў ацяплення

Незалежна ад таго, якая канструкцыя выкарыстоўваюцца батарэй - панэльная або секцыйныя, у іх ва ўсіх ёсць адно агульнае ўласцівасць - наяўнасць чатырох впускных адтулін. Два адтуліны размешчаны ў верхняй частцы тарцоў, а два адтуліны - у ніжняй часткі.

Гэтыя адтуліны неабходныя для падлучэння да труб ацяпляльнай сістэмы. Выбар ніжніх або верхніх адтулін для правядзення мантажных работ можа быць абумоўлены асаблівасцямі размяшчэння прыбора і абранай схемай падлучэння.

Агляд актуальных спосабаў

Далучэнне радыятараў ацяплення да труб можа быць выканана ў адпаведнасці з наступнымі спосабамі:

  • Самым простым і адначасова эфектыўным спосабам далучэння труб да батарэі з'яўляецца падвядзенне падачы зверху і обратку знізу.
Самае простае і адначасова эфектыўнае злучэнне алюмініевых радыятараў ацяплення

Перавагай такога рашэння з'яўляецца тое, што цепланосбіт праходзіць па ацяпляльнага прыбора практычна самацёкам. Пры выкарыстанні дадзенай схемы секцыі устаноўленага радыятара будуць хутчэй запаўняцца, у той час як ціск на злучальныя фітынгі будзе невялікім.

Недахоп спосабу заключаецца ў тым, што такое падвядзенне труб рэдка выкарыстоўваецца ў сучасных кватэрах і дамах.

  • Аднабаковы падлучэнне радыятараў ацяплення да труб амаль таксама эфектыўна як папярэдняя схема, так як цепланосбіт паддаецца зверху, а сыходзіць у ніжнюю адтуліну. Эфектыўнасць радыятара пры такім мантажы складае каля 97%.
бакавое падлучэнне

Важна: Калі такім спосабам усталёўваецца алюмініевая батарэя, ёсць абмежаванні па колькасці выкарыстоўваюцца секцый. Лік секцый у дадзеным выпадку не павінна перавышаць 20 адзінак.

  • Ніжні спосаб падлучэння, нягледзячы на ​​меншую эфектыўнасць (каля 88%), паўсюдна карыстаецца ўсё большай папулярнасцю. Гэта і не дзіўна, так як сучасныя сістэмы ацяплення выконваюцца з дапамогай схаванай пад падлогай падводкі труб.
ніжняе падлучэнне

Нягледзячы на ​​тое што вынік правядзення мантажных работ сваімі рукамі ў дадзеным выпадку выглядае больш акуратна, спатрэбіцца больш часу на запаўненне секцый цепланосбітам і, як следства, больш часу на забеспячэнне камфортнай тэмпературы ў памяшканні.

Падводка знізу, а обратку зверху

Падвядзенне падачы знізу можа быць матывавана толькі толькі асаблівасцю мантажу труб. Эфектыўнасць выкарыстання батарэй, падлучаных такім чынам не перавышае 75-78%.

  • Ніжняе аднабаковы падлучэнне сустракаецца не часта, тым не менш ёсць некаторыя ацяпляльныя батарэі, дзе адтуліны на падачу і обратку размешчаны ў ніжняй бакавой частцы радыятара.
Падводка і обратку знізу

З пункту гледжання эстэтычнай прывабнасці такі спосаб падлучэння цалкам апраўданы, але з пункту гледжання эфектыўнасці батарэі лепш разгледзець першыя два метаду.

Як размяшчэнне батарэі ўплывае на эфектыўнасць яе выкарыстання

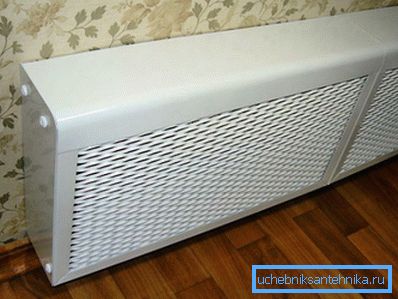

На фота дэкаратыўны палукашак - экран

Як ужо было сказана спосабы падлучэння радыятараў ацяплення да труб аказваюць ўплыў на эфектыўнасць працы ўсёй сістэмы. Аказваецца, не меншы ўплыў мае размяшчэнне ацяпляльнага прыбора.

Разгледзім найбольш распаўсюджаныя сітуацыі:

  • Верхняя частка радыятара цалкам прычынена падваконнікам. У ідэальным выпадку эфектыўнасць батарэі складае 100%, але пры гэтым верхнюю частку прыбора нішто не павінна прыкрываць. У нашым жа выпадку абза падваконніка змяняе кірунак нагрэтага паветра і эфектыўнасць са ста працэнтаў зніжаецца да дзевяноста шасці.
  • Батарэя ва ўгоду дызайну памяшкання схаваная ў нішу. У гэтым выпадку эфектыўнасць працы прыбора зніжаецца на 7%.
  • Батарэя для эстэтычнай прывабнасці зачынена дэкаратыўным экранам. Калі экран мае дастатковую перфарацыю спераду і ў верхняй частцы страта цеплааддачы складзе 5%. Калі экран практычна пазбаўлены перфарацыі і пры гэтым затуляе радыятар з усіх бакоў, страты складуць да 20%.

Такім чынам, мы разгледзелі спосабы падлучэння труб да батарэяў у парадку памяншэння эфектыўнасці. Акрамя таго, мы даведаліся, як не варта размяшчаць радыятары, каб пасля не мерзнуць зімой. Цяпер пералічым актуальныя сёння схемы пабудовы ацяпляльных сістэм.

Актуальныя схемы падлучэння батарэй

Паслядоўная і паралельная схемы падлучэння радыятараў ацяплення

На сённяшні дзень паўсюдна ўжываецца некалькі схем мантажу ацяпляльных прыбораў у рамках адзінай сістэмы. Усе гэтыя схемы маюць відавочныя перавагі ў спалучэнні з момантамі, якія неабходна ўлічыць пры выбары аптымальнага варыянту ўладкавання ацяпляльнай сістэмы ў сваім доме.

Такім чынам, якім чынам можна выканаць злучэнне біметалічных радыятараў паміж сабой у адной ацяпляльнай сістэме і пры гэтым дамагчыся аптымальнага выніку?

  • Паслядоўнае падлучэнне - гэта распаўсюджаная і простая ў рэалізацыі схема, пры якой падача праходзіць праз усе батарэі па чарзе, а обратку сыходзіць у сістэму з апошняга радыятара. Прыклад рэалізацыі дадзенай схемы наступны. У кватэры ці доме некалькі пакояў і ў кожным пакоі ўстаноўлена па батарэі. Першай цепланосбіт атрымлівае тая батарэя, якая размешчана бліжэй да ацяпляльнага катла. Далей цепланосбіт па трубе паступае ў наступны радыятар і г.д. Перавагай такога рашэння з'яўляецца эканомія труб, кошт якіх высокая, і прастата выканання мантажных работ. Недахопам метаду з'яўляецца нераўнамернае праграванне паветра ў памяшканнях, так як па меры аддалення ад катла, тэмпература цепланосбіта ўсё ніжэй. Таму, адважваючыся на выкарыстанне такой схемы, будзьце гатовыя да таго, што ў пакоі, апошняй у гэтым ланцужку, будзе халаднавата.
  • Паралельнае падключэнне - гэта схема, якая пазбаўленая недахопаў, уласцівых паслядоўнай схеме. Гэта дасягаецца за кошт выкарыстання агульнай трубы па якой падацца цепланосбіт. У сваю чаргу, ад гэтай трубы адыходзяць адводы, непасрэдна да якіх далучаецца радыятар. Істотным перавагай дадзенай схемы з'яўляецца магчымасць перакрыцця любы з батарэй ў ланцужку без шкоды для працаздольнасці іншых ацяпляльных прыбораў. Для гэтага, на ўваходзе ў кожны ацяпляльны прыбор усталёўваецца запорная арматура.

Важна: Для таго каб забяспечыць эфектыўнасць працы ацяпляльнай сістэмы пры паралельным падключэнні, адводы павінны мець меншы дыяметр сячэння ў параўнанні з дыяметрам асноўнай трубы.

  • Камбінаваная схема падлучэння батарэй ўжываецца ў тым выпадку, калі ва ўмовах аднаго будаўнічага аб'екта неабходна сумясціць дзве ранняе пералічаныя схемы. Як правіла, выбар камбінаванага падлучэння можа быць абумоўлены архітэктурнымі асаблівасцямі будаўнічага аб'екта.

Як разабраць і сабраць секцыі батарэі

Радыятарны ключ і брамы

У заключэнні разгледзім, як выканаць раз'яднанне і злучэнне секцый радыятараў ацяплення паміж сабой.

Пачнем з таго, што такія дзеянні магчымыя толькі на секцыйных прыборах і немагчымыя на батарэях панэльнага тыпу. Таму можна выканаць злучэнне секцый біметалічных радыятараў і злучэнне секцый алюмініевых радыятараў, тады як сталёвыя батарэі разабраць і нарасціць ня атрымацца.

Злучэнне і раз'яднанне секцый выконваем з дапамогай спецыяльнага радыятарнага ключа. Ключ па чарзе устаўляемы ў верхняе і ніжняе выпускное адтуліну і пракручваем супраць гадзінны стрэлкі, калі неабходна адлучыць секцыі. Для таго каб адкруціць патрэбную колькасць секцый, на ключы ёсць адзнакі, якія адпавядаюць шырыні секцыі.

выснову

Ведаючы, якая інструкцыя мантажу радыятараў, нескладана сабраць ацяпляльную сістэму ў загарадным доме. Для таго каб ўстаноўка ацяпляльных прыбораў была выканана паспяхова, рэкамендуем паглядзець відэа ў гэтым артыкуле.
