Змешвальныя вузлы для цёплай падлогі: прылада і прызначэнне

Сістэма цёплая падлога з'яўляецца выдатным дадаткам Радыятарны ацяплення. Аднак, у адрозненне ад традыцыйных батарэй, ён паходзіць з нізкатэмпературным прыбораў ацяплення, таму пры сумесным выкарыстанні гэтых сістэм, абавязкова усталёўваюць змешвальныя вузлы цёплай падлогі. Ніжэй мы падрабязней разгледзім, што ўяўляюць сабой дадзеныя прылады, з якіх элементаў яны складаюцца і якія функцыі выконваюць.

Навошта ўжываецца змяшальным вузел

Каб зразумець, навошта патрэбен змяшальнік для вадзянога цёплага падлогі, у першую чаргу трэба разабрацца, як працуе сістэма, што мы ніжэй і зробім. Такім чынам, для радыятараў і цёплай падлогі падаецца адзін і той жа цепланосбіт. Прычым, разагрэты ён па максімуму, г.зн. да тэмпературы, якая патрабуецца для радыятараў (да 95 градусаў).

У той жа час тэмпература паверхні падлогі па санітарных нормах не павінна перавышаць 30-31 градус, у адваротным выпадку хадзіць па такім падлозе будзе некамфортна. Па гэтай прычыне тэмпература цепланосбіта, які падаецца ў контур, складае, у залежнасці ад таўшчыні сцяжкі і тыпу падлогавага пакрыцця, - 35-55 градусаў.

Адсюль вынікае, што ў контур нельга падаваць ваду прама з катла, так як яе тэмпература можа перавышаць дапушчальны мяжа. Як раз, з мэтай яе паніжэння і ўжываецца термосмесительдля цёплай падлогі. У ім адбываецца змешванне гарачага цепланосбіта з больш халодным, г.зн. обратку.

Звярніце ўвагу! Калі ацяпленне дома або кватэры рэалізавана пры дапамозе нізкатэмпературных контураў, то змешвальныя вузлы не ўсталёўваюцца, бо ў такім выпадку ў іх выкарыстанні няма сэнсу.

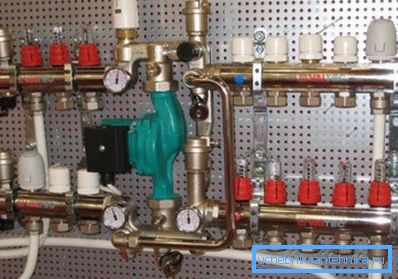

Прылада ЗЬМЯШАЛЬНАГА вузла

Умоўна працу разгляданага змяшальніка можна апісаць наступным чынам:

• Гарачы цепланосбіт падаецца на калектар ацяплення і там ўпіраецца ў змяшальным клапан для цёплай падлогі з тэрмастатам.
• Калі тэмпература цепланосбіта ніжэй патрабаванай, спрацоўвае клапан, у выніку чаго адкрываецца падача гарачага цепланосбіта.
• Як толькі ў выніку змешвання халоднай і гарачай вадкасці тэмпература дасягае патрабаванага значэння, клапан перакрывае падачу гарачай вадкасці.

Трэба сказаць, што змешвальныя група для цёплай падлогі патрэбна не толькі для рэгулявання тэмпературы, але і для забеспячэння цыркуляцыі цепланосбіта ў контуры сістэмы ацяплення. Таму сістэма складаецца з наступных асноўных элементаў:

Акрамя гэтых двух галоўных элементаў, у сістэме таксама можа быць:

• Байпас - абараняе змяшальным вузел ад перагрузак.
• Адсякаюць і дрэнажныя клапаны.
• Паветраадводнік.

Трэба сказаць, што змяшальным цеплаабменнік абавязкова устанаўліваецца да контуру, аднак, само месца яго мантажу можа быць розным:

• У памяшканні, дзе рэалізавана сістэма цёплая падлога.
• У кацельні.
• У бліжэйшым коллекторном шафе.

Віды змешвальных вузлоў

Галоўнае адрозненне ў працы термосмесителей заключаецца ў прыладзе размеркавальных клапанаў. Найбольш распаўсюджанымі з'яўляюцца двухходовые і троххадовых прылады. Ніжэй падрабязна азнаёмімся з іх асаблівасцямі.

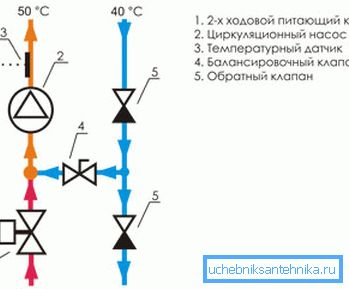

Двухходовый клапан

Двухходовые клапана называюць яшчэ сілкавальнымі. На гэтай прыладзе усталёўваецца термостатическая галоўка, якая ўтрымлівае вадкасны датчык, які адказвае за кантроль тэмпературы ў цепланосбіта, які паступае ў контур ацяпляльнай сістэмы.

Змешванне цепланосбіта ажыццяўляецца па вышэйапісаным прынцыпе, г.зн. обратку падаецца ўвесь час, а гарачая вадкасць толькі калі гэта неабходна.

Сярод вартасцяў такой канструкцыі можна вылучыць:

• Сістэма ніколі не пераграваецца, што павялічвае тэрмін яе эксплуатацыі.
• Клапан валодае нязначнай прапускной здольнасцю, што забяспечвае плыўнае рэгуляванне тэмпературы, т.е.без рэзкіх скокаў.

Па гэтых прычынах большасць спецыялістаў, манціруючы змяшальнік для цёплай падлогі сваімі рукамі, выкарыстоўваюць двухходовые клапана.

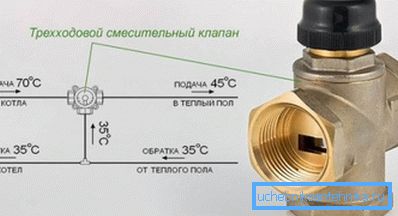

Троххадовых змяшальнік

Дадзеная прылада сумяшчае ў сабе дзве функцыі:

• Перепускного сілкавальнага клапана.
• Балансавальных байпасный крана.

Асноўная яго асаблівасць заключаецца ў тым, што ён змешвае ў сабе халодную обратку і гарачы цепланосбіт. Часцяком троххадовых клапаны абсталёўваюцца сервоприводами для кіравання погодозависимымии термостатическими прыладамі.

Лічыцца, што троххадовых змяшальнікі з'яўляюцца універсальнымі і незаменнымі ў буйных сістэмах, а таксама ў сістэмах, дзе прымяняюцца погодозависимые кантралёры.

Аднак, яны валодаюць і некаторымі недахопамі:

• Не выключана магчымасць падачы ў контур цёплага падлогі па сігнале тэрмастата гарачага цепланосбіта з тэмпературай 95 градусаў па Цэльсіі. Гэта можа прывесці да пашкоджання труб у выніку залішняга ціску. Акрамя таго, рэзкія перапады тэмпературы скарачаюць тэрмін эксплуатацыі сістэмы.
• Нават мінімальнае змяненне налады прылады можа прывесці да істотнага змянення тэмпературы ў контуры, што звязана з вялікай прапускной здольнасцю прылады.

Звярніце ўвагу! Даўгавечнасць сістэмы залежыць ад якасці зборкі ЗЬМЯШАЛЬНАГА вузла і якасці выбраных матэрыялаў. Таму гэтым момантах неабходна надаць асаблівую ўвагу на этапе прылады сістэмы.

Асаблівасці мантажу абсталявання

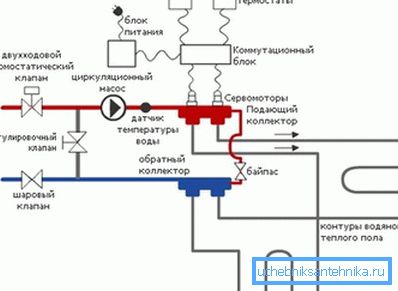

Існуе даволі шмат варыянтам падключэння абсталявання. Ніжэй прыведзена найбольш папулярная схема ЗЬМЯШАЛЬНАГА вузла цёплай падлогі.

Яна дазваляе самастойна сабраць сістэму, злучыўшы паслядоўна ўсе важныя элементы:

• кацёл;
• Размеркавальны вузел;
• Трубаправод.

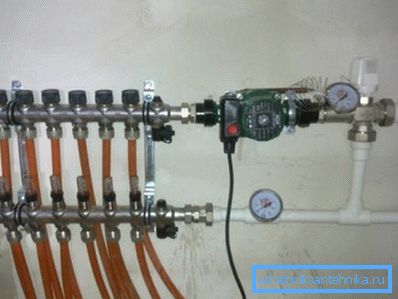

Перад мантажом размеркавальнага вузла трэба ўсталяваць ахоўны металічны шафа, які можа быць адкрытым або закрытым. У некаторых выпадках вузел мантуюць цалкам адкрытым, г.зн. ў выглядзе стэнда. У такім выпадку спрашчаецца доступ да яго, але пакутуе абарона злучэнняў.

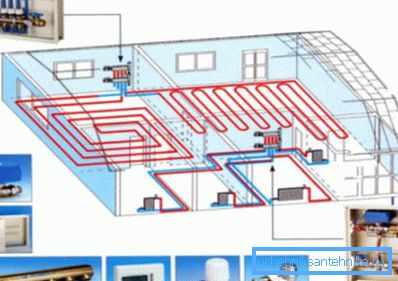

Месца для шафы, як правіла, выбіраецца ў залежнасці ад размяшчэння контураў. Калі будзе выкарыстоўвацца некалькі галінак, то шафа мэтазгодна ўсталяваць пасярэдзіне, у аднолькавым выдаленні ад контураў і паблізу з магістральнымі трубамі. Падобнае «сярэдзіны» размяшчэнне забяспечвае найлепшую прадукцыйнасць гідраўлічнага працэсу.

Пачынаць сваімі рукамі мантаж лепш з ўстаноўкі тэрмометра і запорных кранаў, якія павінны размяшчацца на ўсіх выхадах контураў. Часцей за ўсё, дэталі для рэгулявання працы падачы і обратку пастаўляюцца ў камплекце коллекторного набору.

Арыентуючыся на схему, можна пісьменна і даволі хутка выканаць мантаж размеркавальнага вузла, падключыць да яго трубы падачы і адводу вадкасці, а таксама забяспечыць магчымасць адключэння аднаго або некалькіх контураў, што можа спатрэбіцца ў працэсе эксплуатацыі сістэмы.

Злучэнне частак ажыццяўляецца пры дапамозе кампрэсарных фітынгаў, у мантажны камплект, якіх уваходзяць:

• гайкі;
• ўтулкі;
• Колцавыя заціскі.

Савет! Для мантажу сістэмы лепш выкарыстоўваць латуневыя фітынгі, нягледзячы на ​​тое, што іх кошт больш высокая. Звязана гэта з тым, то на іх ўнутраных сценках практычна не асядае накіп.

У выпадках, калі не супадае дыяметр дэталяў, прымяняюцца перахаднікі.

Кароткая інструкцыя па зборцы выглядае наступным чынам:

• У першую чаргу да размеркавальнага вузлу падключаюцца дзве трубы - падачы цепланосбіта і обратку.
• Затым варта падлучыць элементы контуру.
• Затым ўсталёўваюцца элементы сістэмы ў такой паслядоўнасці:

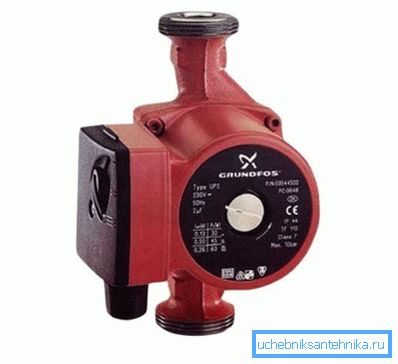

• цыркуляцыйны помпа;
• отводчик паветра;
• зліўны кран;
• Троххадовых змяшальнік.

Такая сістэма дазваляе ў поўным аб'ёме кантраляваць абагравальны працэс.

Звярніце ўвагу! Праца апісанай сістэмы цалкам залежыць ад ацяпляльнага катла - паніжэнне тэмпературы альбо абмежаванне падачы цепланосбіта прыводзіць да зніжэння тэмпературы цёплага падлогі.

Вось, уласна, і ўсе асноўныя элементы мантажу размеркавальных вузлоў.

выснову

Змешвальныя вузлы з'яўляюцца неабходным элементам для сістэм ацяплення, у якіх камбінуюцца традыцыйныя радыятары з цёплай падлогай. Прычым, ад якасці размеркавальніка залежыць даўгавечнасць цёплай падлогі. Таму якасці яго мантажу варта надаць не менш увагі, чым кладцы самага цёплага падлогі.

З відэа ў гэтым артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
