Змяшальным вузел для цёплай падлогі: прызначэнне, прынцып

Насосна-змяшальным вузел для цёплай падлогі - гэта неабходная і вельмі важная частка сістэмы падлогавага ацяплення, без якой нармалёвая яе праца немагчымая. Мы разгледзім значэнне і прынцып дзеяння гэтага вузла, а таксама навучымся збіраць змяшальнік самастойна.

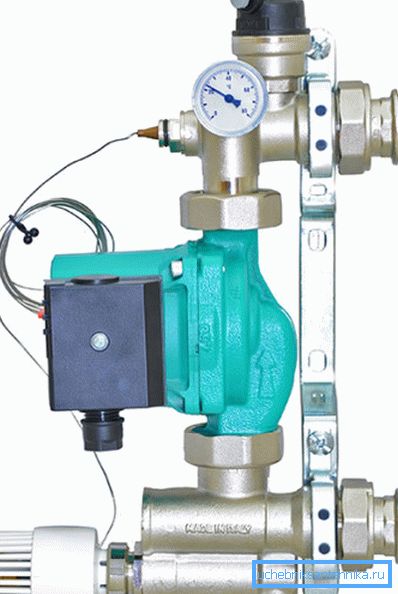

Змяшальным модуль для вадзянога цёплай падлогі

прызначэнне

Каб лепш зразумець прызначэнне ЗЬМЯШАЛЬНАГА вузла, разгледзім прыладу падлогавай сістэмы ацяплення. У сцяжкі падлогі пракладзены металлопластіковые трубкі, па якіх цыркулюе цепланосбіт.

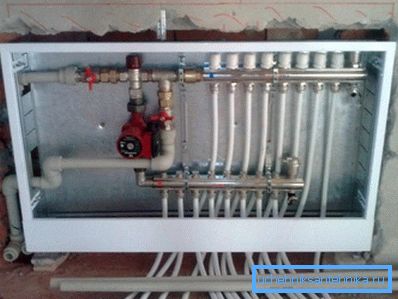

Адным канцом кожная такая трубка падключана да які падае калектару, іншым - да збіраецца. Самі трубкі выкладзеныя ў выглядзе контураў той ці іншай формы.

На які падае калектар паступае гарачая вада ад катла ацяплення, далей яна праходзіць па контурах цёплай падлогі і паступае ў які збірае калектар, адкуль вяртаецца ў кацёл ўжо астылай. У катле яна зноў награваецца і паступае на які падае калектар.

Як правіла, у дамах устаноўлены камбінаваныя сістэмы ацяплення, якія ўключаюць радыятары і цёплыя падлогі. Нагрэў цепланосбіта вырабляецца з дапамогай катла.

Тэмпература вады, якая прайшла праз цеплаабменнік катла, складае прыкладна 75 - 95? С, што цалкам прымальна для радыятараў, аднак ніяк не дапушчальна для падачы ў контуры падлогі.

Падлогавы апал з'яўляецца нізкатэмпературнай сістэмай, для якой неабходны цепланосбіт ня гарачае 35 - 50? С. Аднак рэжым працы катла не прадугледжвае такіх значэнняў, тым больш што для радыятараў дадзеная тэмпература відавочна недастатковая.

Звярніце ўвагу! Для вырашэння склаўся супярэчнасці выкарыстоўваецца змяшальным вузел вадзянога цёплага падлогі, які домешивает ў падаваную гарачую ваду вадкасць з зваротнага калектара ацяплення, тым самым паніжаючы тэмпературу падачы да патрабаванага ўзроўню.

прынцып дзеяння

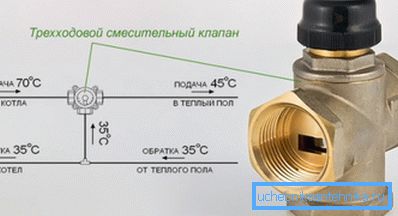

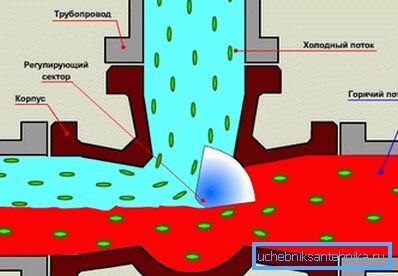

Прынцып дзеяння ЗЬМЯШАЛЬНАГА вузла заснаваны на выкарыстанні трехходового або двухходового клапана. Гэта сантэхнічны прыбор, які мае два ўваходзяць патрубка і адзін які выходзіць (два выходзяць і адзін які ўваходзіць - залежыць ад ўстаноўкі і пастаўленай задачы).

Клапан мае тры становішчы:

1. Уваход 1 адкрыты, ўваход 2 зачынены, выхад адкрыты;
2. Уваход 1 зачынены, ўваход 2 адкрыты, выхад адкрыты;
3. Абодва ўваходу і выхад адчыненыя.

Кіраванне (пераключэнне) вырабляецца ўручную або за кошт термостатической галоўкі, таксама можна падключыць сервопривод. Нас цікавіць варыянт з термостатической галоўкай.

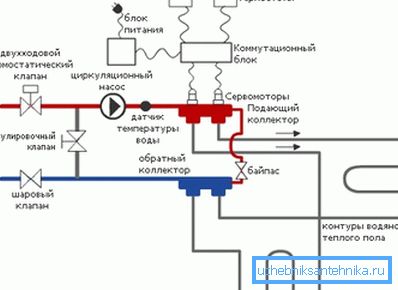

Зараз разгледзім працу ўсяго вузла:

• Гарачая вада з тэмпературай 70 - 95? З паступае на адзін з уваходаў клапана;
• Да выхаду прыбора падлучаны цыркуляцыйны помпа і калектар падачы цепланосбіта ў контуры полу;
• Зваротны калектар сістэмы падлучаны да зваротнай трубе, якая ідзе ў кацёл, аднак яна мае адгалінаванне, злучанае з другім уваходам трехходового клапана, праз які адбываецца домес халоднай вады ў гарачую;
• Термостатическая галоўка клапана мае выносны датчык, які вымярае тэмпературу вады ў які падае калектары;
• Тэрмастат настроены так, што калі тэмпература на які падае калектары падымаецца вышэй зададзенага значэння, клапан перакрывае ўваход, падлучаны да падачы цепланосбіта ад катла, і вада ў контурах падлогі цыркулюе па кароткім крузе без удзелу катла;
• Як толькі тэмпература ў які падае калектары падае ніжэй зададзенага значэння, клапан зноў адкрывае ўваход з гарачай вадой, і падлога пачынае прагравацца.

Звярніце ўвагу! Як правіла, у невялікіх сістэмах прымяняецца двухходовой варыянт клапана, у якім адсутнічае становішча, пры якім адкрыта падача гарачай вады і зачынены ўваход, злучаны з обратку. Гэта выключае трапленне перагрэтага цепланосбіта ў сістэму, бо гэта нясе аварыямі.

Разнавіднасці і склад

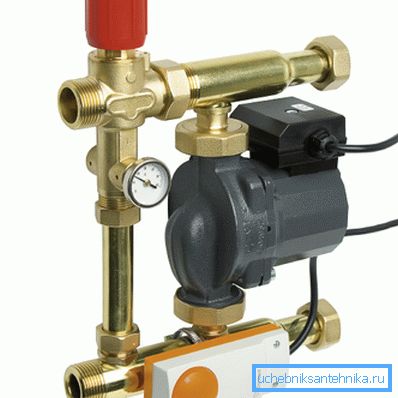

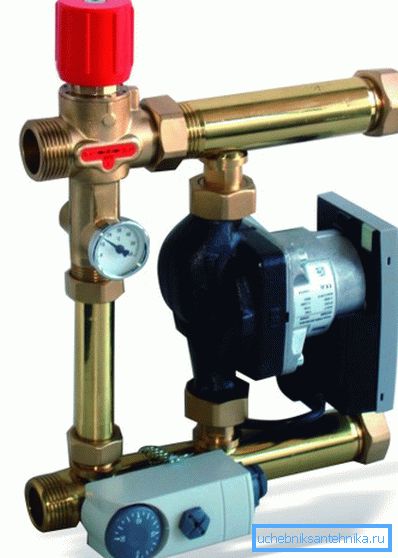

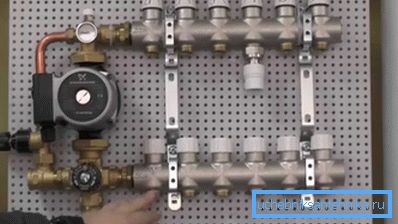

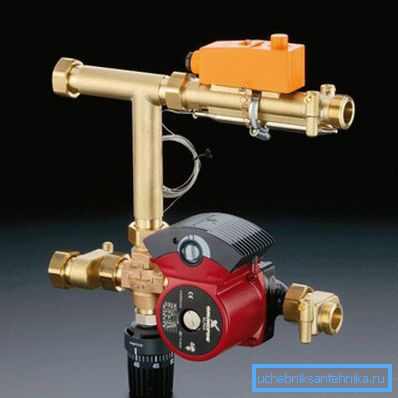

Рынак сучаснай сантэхнікі ў багацці прапануе гатовыя коллекторные вузлы з сістэмай зваротнага домеса вады ў падачу і асобныя змешвальныя модулі з помпай і ўсімі неабходнымі дэталямі ў камплекце. Большасць вытворцаў сістэм падлогавага ацяплення маюць у асартыменце абодва варыянты.

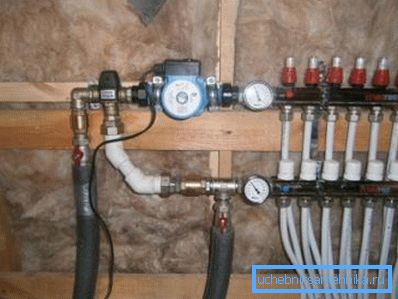

Пры гэтым практычна любы пастаўшчык сантэхнікі заўсёды прапануе ўсе неабходныя для самастойнай зборкі аналагічных вузлоў дэталі, уключаючы помпы, клапана, вымяральныя прыборы, тэрмастаты з датчыкамі, краны і ўсе неабходныя фітынгі для іх злучэння ў адзіную сістэму. Па гэтай прычыне сёння не складае ніякай праблемы сабраць працоўную сістэму змешвання сваімі рукамі, пры гэтым яе якасць будзе не горш завадской зборкі.

Звярніце ўвагу! Кошт завадскога модуля будзе адчувальна вышэй, чым у сабранага самастойна, пры гэтым даступнасць якасных камплектуючых робіць такую ​​зборку выканальнай нават для дылетанта.

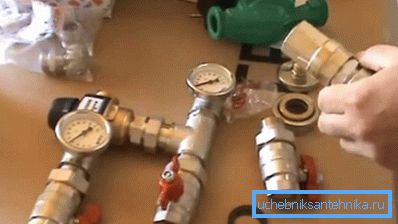

Для самастойнай зборкі вам спатрэбяцца наступныя дэталі:

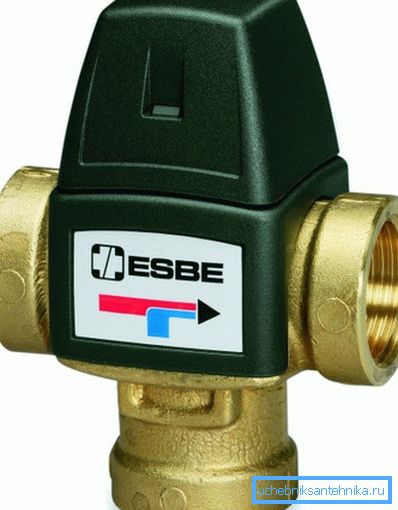

• Троххадовых клапан з термостатической галоўкай і вынасных датчыкам;
• Некалькі шаравых кранаў (2 - 5);
• цыркуляцыйны помпа;
• Два тэрмометра і адзін манометр;
• Трайнік-разветвитель;
• Перахаднікі і ніпель для камутацыі дэталяў.

Звярніце ўвагу! У мінімальнай зборцы можна абыйсціся без тэрмометраў і манометра, таксама можна выключыць шаравыя краны, аднак гэта вельмі непажадана.

мантаж

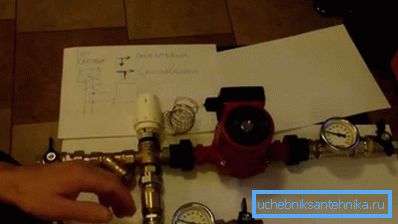

Калі вы не згодныя пераплачваць за завадскую зборку, тады вашай увазе наша інструкцыя. Каб было больш зразумела, возьмем для прыкладу гатовы вузел і будзем адштурхоўвацца ад яго.

1. Пачнем з трехходового клапана 1? (2). Накручвае на яго галаўны частка термоголовку (1) з вынасных датчыкам, які пакуль не чапаем.
2. Да аднаго ўваходу клапана далучаем шаравой кран-амерыканку ?? (3) з дапамогай злучальнай футорки 1? - ?? (4). Да другога ўваходу прыкручваем трайнік 1? (5) з дапамогай ніпель 1? (6). Да траяка далучаем такі ж шаравой кран, як і да ўваходу змяшальніка.
3. Да выхаду клапана (маркіруецца як «AB») падлучаюць цыркуляцыйны помпа (7) з дапамогай прыцемках накладную гайкі з унутранай разьбой 1? (13). Да выхаду помпы падлучальны які падае калектар 1? - ?? (8).
4. Да вольнага выхаду траяка, злучанага з клапанам і шаравым кранам, падлучальны зваротны калектар (10). Паміж траяком і калектарам пажадана ўсталяваць тэрмометр для кантролю тэмпературы зваротнага патоку. Для надзейнасці обратку можна забяспечыць зваротным клапанам для недапушчэння противотока.
5. Зараз бярэм выносны датчык тэмпературы (14) і ўсталёўваны яго на які падае калектары з дапамогай хамутоў. Для больш дакладнай працы прыбора гэта месца можна ўцяпліць.
6. Калектары закрываем заглушкамі (9), падлучаюць да іх трубы контураў цёплай падлогі (12) з дапамогай фітынгаў (11), а да шаравым кранам падлучальны трубы падачы і обратку, якія ідуць ад катла.

Звярніце ўвагу! Пажадана забяспечыць сістэму двума тэрмометрамі для кантролю тэмпературы які падае і зваротнага калектараў. Гэта дапаможа правільна наладзіць працу помпы.

выснову

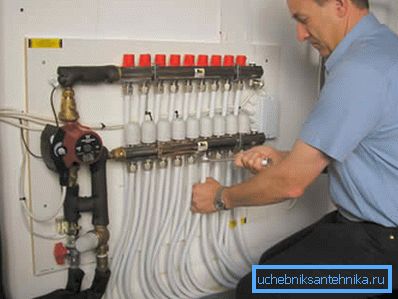

Сабраць змяшальным вузел для цёплай падлогі сваімі рукамі зможа кожны мужчына, якой хоць-бы аднойчы трымаў у руках гаечны ключ. Усё, што патрабуецца - прытрымлівацца пунктаў інструкцыі і глядзець відэа ў гэтым артыкуле.
