Знаёмцеся электрычныя катлы ацяплення 220в

Набыць Тэнов або электродной электрычны кацёл для ацяплення дома 220 У вы напэўна зможаце альбо па месцы жыхарства, альбо ў інтэрнэт крамах. Але самае асноўнае тут, гэта правільна разлічыць магутнасць, каб яе хапіла для абагрэву вашага жылля.

Такі кацёл не зойме шмат месца ў кватэры

Акрамя таго, вам прыйдзецца ўлічваць і іншыя параметры, напрыклад:

  • перасек праводкі ў будынку па адносінах да агульнай спажыванай магутнасці;
  • ці такі факт, як стабільнасць напружання ў сеткі.

Безумоўна, розных нюансаў досыць шмат і без іх ніяк не абысціся пры ўсталёўцы такіх прыбораў, таму, мы пастараемся азнаёміць вас з самымі асноўнымі з іх.

электрокотлы

асноўныя адрозненні

Заўвага. Усе электрычныя катлы, якія працуюць ад сеткі 220В або 230В, падпадзяляюцца на дзве асноўныя катэгорыі па метадзе нагрэву вадкасці. Адзін з іх грэе яе пры дапамозе трубчастага электранагравальніка або Тэна, а другі - з дапамогай электродаў, метадам іянізацыі.

Прынцып працы Тэнов катла

Тлумачэнні да фота:

  1. ТЭНы - адзін уверсе і два знізу;
  2. Вадкі цеплаабменнік;
  3. Ізалявальны пласт;
  4. Пашыральны бак;
  5. Ахоўны ОВ клапан;
  6. Датчык ціску;
  7. Гидрогруппа (падача і разводка цепланосбіта);
  8. Паветраадвод цеплаабменніка: A - вяртанне з сістэмы, B - падача ў сістэму
  • Электрычныя катлы, якія працуюць на ТЭНах, як правіла, усталёўваюцца на сценку (навясныя), маюць дастаткова прывабны знешні выгляд і невялікія памеры, што дазваляе ім цудоўна ўпісваюцца ў інтэр'ер пакоя. Пускавая терморегулирующая арматура ў аўтаматычным рэжыме забяспечвае патрэбны ўзровень нагрэву цепланосбіта для падтрымання стабільнага мікраклімату ў памяшканні. Гэтаму спрыяюць некалькі датчыкаў, якія сочаць не толькі за тэмпературай вадкасці, але і за станам паветра ў пакоі.

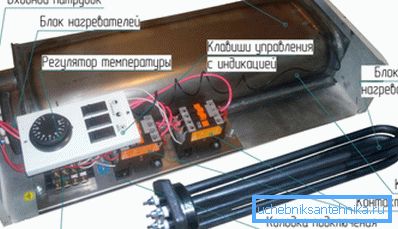

Блок трубчастага электранагравальніка
  • Абалонка грэе трубы, як правіла, выкананая з алюмінія, сталі або тытана, а ўнутры размяшчаецца спіраль з нихрома з кантактнымі стрыжнямі і ўсё гэта запрасаваць у трубцы кварцавым пяском. Магутнасць агрэгата ў асноўным залежыць ад магутнасці саміх Тэнов і іх колькасці, бытавыя ўстаноўкі (да 4кВт) засілкоўвацца ад сеткі 220В (аднафазныя), але больш магутныя ўжо маюць патрэбу ў напрузе 380В (трохфазную). У камплект некаторых катлоў ўключаецца дапаможны цыркуляцыйны помпа, што палягчае мантаж і запуск ацяпляльнага контуру.
Электродные катлы Гала: фота
  • Зусім па-іншаму адбываецца нагрэў цепланосбіта ў катлах электродного тыпу, якія, гэтак жа, як і Тэнов, працуюць ад зменнай сеткі 220В і 380В (аднафазныя і трохфазную), а колькасць фаз ўжо залежыць ад магутнасці агрэгата. Але адрозніваецца электродной тып прыбораў не толькі прынцыпам нагрэву, але і больш нізкім спажываннем электраэнергіі, хоць цана і тых і іншых прыбораў з падобнымі выходнымі дадзенымі прыкладна аднолькавая.
Прынцып нагрэву цепланосбіта метадам іянізацыі
  • У такіх катлах умантаваныя два палярных электрода, якія знаходзяцца непасрэдна ў подогреваемой вадкасці і тут адбываецца працэс іянізацыі. У нас у сеткі частата току складае 50Гц, такім чынам, столькі ж раз за секунду будзе мяняцца палярнасць, і іёны будуць адпаведна змяняць кірунак руху. Ад такой частоты яны награваюцца, гэта значыць, грэецца цепланосбіт.
  • Можна адзначыць бяспеку такіх прыбораў - у выпадку адукацыі ўцечкі вадкасці сістэма спыняе сваю працу, бо проста-проста знікае матэрыял для замыкання электродной ланцуга. Атрымліваецца, што ў ТЭНах ланцуг замыкае нихромовая спіраль, а тут - сам цепланосбіт.

Заўвага! Хочацца адразу развеяць асцярогі карыстальнікаў не знаёмых з законамі электрычнасці - ток праходзіць па шляху найкарацейшага супраціву - у дадзеным выпадку - паміж электродамі і небяспечная зона знаходзіцца толькі паміж імі. Цепланосбіт у сістэме ці не знаходзіцца пад напругай, такім чынам, яна бяспечная, як і кажа пра гэта інструкцыя па ўжыванні катла.

тэнов мадэлі

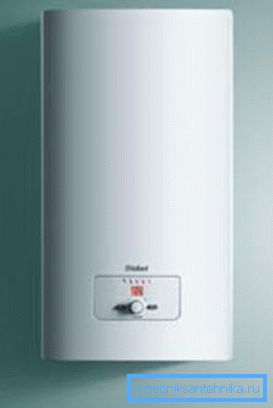

WAILLANT eloBLOCK (навясны)

На верхняй фатаграфіі вы бачыце Тэнов электрычны кацёл WAILLANT eloBLOCK. Такая мадыфікацыя займае лідзіруючыя пазіцыі ў сусветных стандартах не толькі па тэхнічных характарыстыках, але і па дызайне, які дазваляе Які грэе прыбору цудоўна ўпісвацца інтэр'ер пакоя.

Магутнасць дадзенага прыбора пры розных мадыфікацыях можа складаць ад 6 да 28 кВт, таму і засілкоўвацца розныя мадэлі могуць альбо ад ?220В, альбо ад ?380В - усё залежыць ад спажыванай і вырабленай магутнасці агрэгата.

WAILLANT eloBLOCK мае максімальную тэмпературу нагрэву вады 85? C пры аб'ёме пашыральнага бака ацяплення 7 л, мінімальным працоўным ціску 0,8 бар і максімальным - 3 бара. У працэсе эксплуатацыі рэкамендуецца падтрымліваць ціск у межах 1-2 бараў, хоць пры неабходнасці гэта паказчык, вядома, можна змяняць. Памеры прыбора вышыня / шырыня / глыбіня складаюць 740x410x330 мм пры масе 34 кг.

PROTHERM (навясны)

Тэнов одноконтурный кацёл навяснога тыпу PROTHERM 12K ўяўляе сабой награвальны агрэгат, дзе мадэлі 6К і 9К працуюць ад зменнай сеткі 220В. А вось мадэль 12К, 18К, 21К, 24К ўжо падключаюцца да трох фазах ?380В, але пры гэтым у мадэляў 6К і 9К таксама ёсць магчымасць трохфазную падключэння.

Прыбор мае 2 Тэна з шасцю прыступкамі магутнасці, намінальная магутнасць 6кВт пры сярэднім ККД 99%. Максімальная тэмпература вады 85? C, максімальнае працоўны ціск помпы 0,8 бар, мінімальнае - 3 бара, рэкамендуемае 1-2 бара.

электродные мадэлі

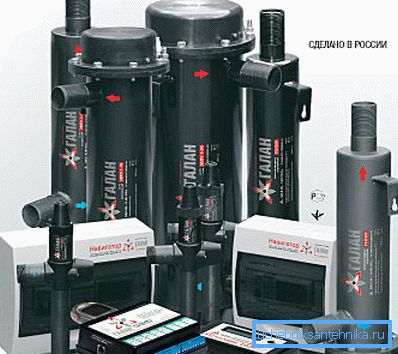

Электродные катлы Гала рознай магутнасці

У Расіі часцей за ўсё ў крамах можна сустрэць прадукцыю айчыннага вытворцы фірмы Гала і гэта вельмі добра, бо такія агрэгаты могуць абагрэць памяшканне з любой плошчай і справяцца з гэтым зусім не горш дарагіх імпартных аналагаў.

Такія прыборы вы без адмысловай працы зможаце ўсталяваць сваімі рукамі, вядома, калі разбіраецеся ў контурах ацяплення. Іённыя абагравальнікі праточнага тыпу шырока выкарыстоўваюцца, як для радыятарных контураў, так і для сістэмы цёплай падлогі - асноўная ўмова, каб кацёл быў у вертыкальным становішчы і знаходзіўся вышэй трубы падачы.

параметры Аптымальнае прымяненне катлоў
ачаг 2 ачаг 3 ачаг 5 ачаг 6 гейзер 9 гейзер 15 вулкан 25
Памеры памяшкання (м3) 80 120 200 250 340 550 850
Спажываная магутнасць намінальная (квт) 2 3 5 6 9 15 25
Напружанне намінальная (У) 220 220 220 220 380 380 380
Сярэдні расход электраэнергіі пры дастатковай ўцяпленні памяшкання (кВт / гадзіну) 0,5 0,75 1,25 1,5 2,5 4 6,6
Максімальная сіла току кожнай фазы (А) 9,1 13,7 22,7 27,3 13,7 22,7 37,5
Намінальная сіла току для аўтаматыкі ў электрамеханічным варыянце (А) 10 16 25 32 3 па 16 3 па 25 3 па 40
Перасек меднага провада (мм2) 220В 4 4 4 6 - - -
380В - - - - 4 4 6
Рэкамендуемае колькасць цепланосбіта ў сістэме ацяплення (л) 20 - 40 25- 50 30 - 60 35 - 70 50 - 100 100 - 200 150 - 300
Унутраны дыяметр (ДК) патрубков на ўваходзе і выхадзе ў катле (мм) 25 25 25 25 32 32 32
Даўжыня агрэгата (мм) 250 275 320 335 360 410 460
Маса агрэгата (кг) 0,85 0,9 1,05 1,1 5,0 5,3 5,7

Табліца суадносін магутнасці катлоў да велічыні памяшкання

Заўвага. У табліцы прыведзены мадыфікацыі вытворцы Гала, але яны на працягу часу пастаянна ўдасканальваецца. Таму, дадзеныя параметры можна ўспрымаць толькі, як агульныя, але не дакладна характарызуюць той ці іншы тып катла.

заключэнне

Як бачыце, ўстаноўка любога электрычнага катла па складанасці будзе значна прасцей, чым мантаж газавых, жідкотоплівные і нават цвёрдапаліўных агрэгатаў, так як вам не трэба будзе вырашаць праблему адводу прадуктаў згарання - тут іх проста няма! У гэтым артыкуле ёсць відэа ролік, які дапаможа вам лепш азнаёміцца ​​з матэрыялам.
