Абсталяванне для паяння медных труб: разбіраем асаблівасці

Вось ужо больш за 100 гадоў камунікацыі з медзі карыстаюцца ўстойлівым попытам. Некаторыя выбіраюць іх як паказчык заможнасці, іншых прыцягвае зайздросная даўгавечнасць, але як бы там ні было, трубы з медзі ў любой сферы адрозніваюцца высокімі эксплуатацыйнымі якасцямі і даступнасцю мантажу сваімі рукамі.

Нягледзячы на ​​тое, што дадзены матэрыял не назавеш бюджэтным рашэннем, чуткі пра тое, што цана ўладкавання вадаправода або ацяплення з медзі казачна высокая, моцна перабольшаныя.

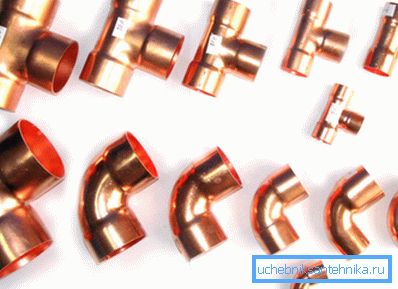

Трубы сапраўды каштуюць грошай, але фітынгі і іншыя злучэння для іх значна танней, чым якасныя вырабы з поліпрапілена. Плюс інструмент для паяння медных труб мае даступную цану.

Што трэба для паяння

Ці ледзь не галоўнай дзеючай асобай для неразъемного злучэння такіх вырабаў з'яўляецца газавая гарэлка для паяння медных труб.

Але пра яе мы падрабязна распавядзем некалькі пазней, а цяпер пагаворым аб дапаможных і не менш неабходных прыстасаваннях.

• Для дакладнай рэзкі труб прафесіяналы выкарыстоўваюць спецыялізаваны інструмент трубарэз. Ён абсталяваны разцом з высокатрывалага матэрыялу, што забяспечвае якасны разрэз. Кошт прыстасаванні залежыць ад дыяметра вырабаў, з якімі ён можа працаваць. У хатніх умовах можна выкарыстоўваць ножовку па метале, рэзаць ёю зручна, але зрэз будзе не зусім роўным.

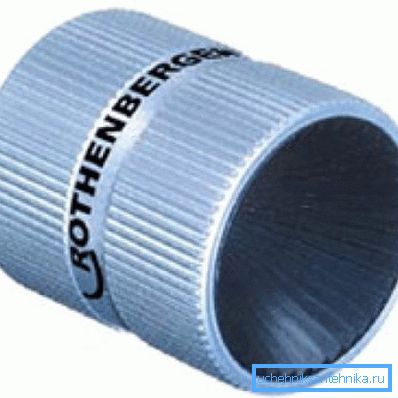

• Наступным важным інструментам можна лічыць фаскосниматель. Ён неабходны для зняцця фаскі, то ёсць задзірына і няроўнасцяў з абзы абрэзанай трубы. Без гэтага прыстасавання састыкаваць элементы будзе досыць праблематычна, плюс габлюшка можа трапіць ўнутр сістэмы. Можна скарыстацца напільнікам, але гэта доўга і клапотна.

Важна: выпускаюцца 2 віды вырабаў, круглы фаскосниматель зручней, але ён разлічаны толькі на дыяметр да 36 мм. Фаскосниматель алоўкавага тыпу можа працаваць з любым перасекам, але трэба валодаць пэўнай спрытам, каб яго выкарыстоўваць.

• Труборасширитель з'яўляецца вельмі зручным прыстасаваннем. Справа ў тым, што матэрыял для ўладкавання разводкі, як правіла, бярэцца аднаго перасеку і каб злучыць 2 аднолькавыя трубы, выкарыстоўваюць пераходную муфту. Пры наяўнасці труборасширителя, адзін з двух злучаных рэшт лініі можна злёгку рассунуць і вырабіць надзейную стыкоўку без выкарыстання дадатковай фурнітуры.

Важна: труборасширитель заводзіцца ў трубу на глыбіню не менш за 1 дыяметра. Такім чынам, можна рассоўваць сценкі з мяккага сплаву, калі сценкі тоўстыя ці сплаў медзі досыць пругкі, то край вырабы трэба абпаліць.

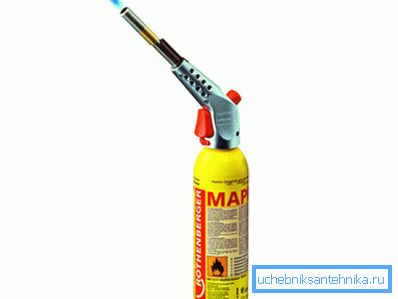

Ручная кампактная газавая гарэлка

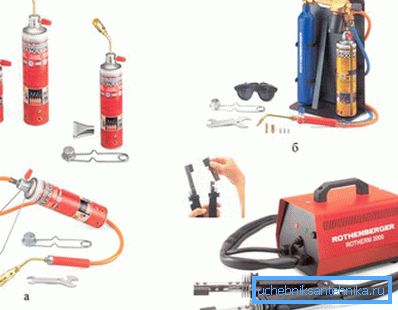

Як раней згадвалася, асноўным рабочым інструментам з'яўляецца газавая гарэлка для паяння медных труб. Асартымент тут досыць шырокі, для аматарскага выкарыстання, на малых аб'ёмах выкарыстоўваецца невялікая аднаразовая пропановая гарэлка для паяння медных труб.

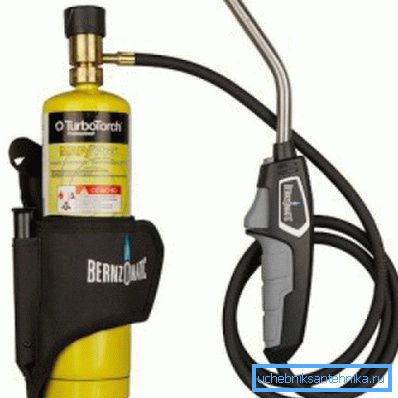

Існуюць паўпрафесійных мадэлі і нарэшце, на вялікіх будоўлях прафесіяналы выкарыстоўваюць перасоўны апарат для паяння медных труб.

З'яўленне на рынку ручных гарэлак змантаваных на невялікім газавым балоне адкрыла шырокія перспектывы для зборкі сістэмы сваімі рукамі. Кампактнасць вырабы абумоўлівае зручнасць працы ў цяжкадаступных месцах, такіх як санвузлы або кухні.

Такія гарэлкі могуць запраўляцца рознымі газавымі сумесямі, з рознай тэмпературай гарэння. Тут усё залежыць ад тыпу прыпоя і ад таго якія сплавы будуць мантавацца.

На трымальніку маецца спецыяльны вентыль, з дапамогай якога рэгулюецца, даўжыня і фокус гарэння полымя. Плюс да таго, такі набор укамплектаваны некалькімі здымнымі сопламі, у выніку з'яўляецца магчымасць рэгулявання хуткасці нагрэву матэрыялу.

Бяспека працы забяспечвае убудаваны зваротны клапан. Ручныя гарэлкі з'яўляюцца цалкам аўтаномным прыладай, ім не патрабуюцца дадатковыя тым, што кормяць элементы. З іх дапамогай, маючы пэўныя навыкі, можна рабіць высокапрафесійныя швы.

Выпускаюцца мадэлі абсталяваныя адбівальнікам полымя, які забяспечвае эканомію газу і раўнамернасць нагрэву паверхні.

прафесійнае абсталяванне

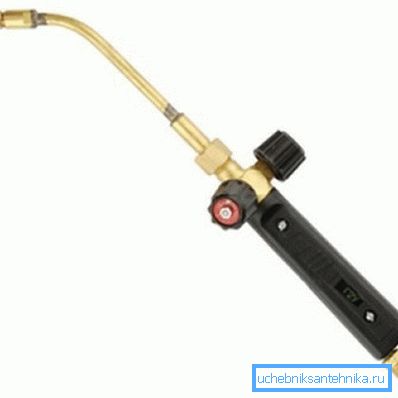

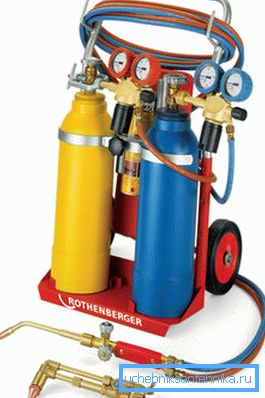

Прафесійны апарат для паяння медных труб, як і большасць спецыялізаванага абсталявання, больш грувасткі. Калі ў аўтаномным ручным балончыкам для разагрэву выкарыстоўваецца газа-паветраная сумесь, то прафесіяналы часцяком паяют газакіслародная. Тэмпература гарэння тут нашмат вышэй, у выніку можа выкарыстоўвацца гарэлка для паяння медных труб цвёрдым прыпоем.

Уся ўстаноўка грунтуецца на невялікім перасоўным лафеце і складаецца з 2 газавых балонаў з прапан бутанам і кіслародам. У некаторых выпадках замест прапан-бутану дапушчальна выкарыстанне ацэтылену. Кісларод жа выконвае функцыю актыўнага акісляльніка, а падача газу да прафесійнай гарэлцы выконваецца праз адмысловыя газавыя шлангі.

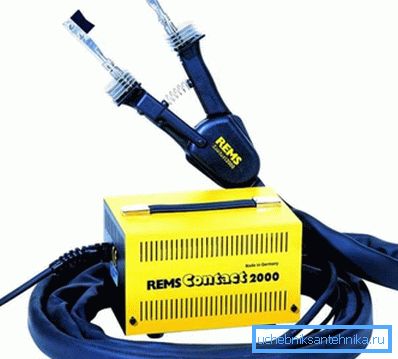

Важна: у некаторых выпадках, для паяння лёгкаплаўкага матэрыяламі дапускаецца выкарыстанне ў якасці нагревателя спецыялізаванага электрапаяльніка.

Склады для паяння

Для якаснай стыкоўкі таксама неабходны прыпой для паяння медных труб з аптымальнай тэмпературай прагрэву. Візуальна ён падобны на звычайную дрот перасекам 2 - 6 мм.

Тэмпература плаўлення ў яго некалькі ніжэй, чым у меднай трубы. Дзякуючы капілярнага эфекту, растаплю, ён зацякае паміж трубамі, утвараючы цвёрды, герметычны, трывалы шво.

Прыпоі бываюць цвёрдыя і мяккія.

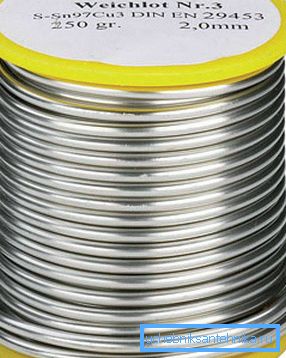

• Для мантажу ацяпляльных сістэм часцяком выкарыстоўваецца звычайны мяккі алавяны прыпой. Ён ставіцца да лёгкаплаўкім і здольны забяспечыць надзейнае злучэнне пры тэмпературах да 180? С.

Важна: прыпой на аснове волава мае ў сваім складзе пэўны працэнт свінцу. Па гэтай прычыне ён забаронены для выкарыстання ў сістэмах транспартуюць пітную ваду.

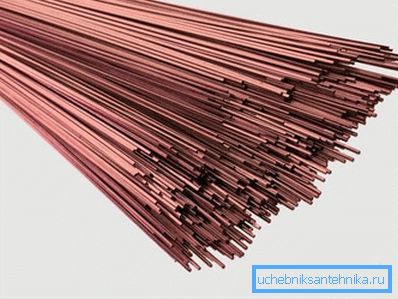

• Сістэмы кандыцыянавання і трубы ў маразільных нізкатэмпературных камерах злучаюцца пры дапамозе цвёрдага медна-фосфарнага прыпоя, у якім ёсць ўкрапванні срэбра. Пры пайцы чыста меднага трубаправода медна-фосфарны прыпой не патрабуе дадатковага выкарыстання флюсу. Калі ў складзе трубы змяшчаецца больш за 10% нікелю або трэба літаваць алюмініевую бронзу, то медна-фосфарны склад не падыдзе.
• У такіх выпадках выкарыстоўваюцца злучэння срэбра, чым вышэй працэнт срэбра, тым больш якаснай будзе пайка. Да прыкладу, для злучэння з жалезам неабходны склад, які змяшчае да 35% срэбра.

• Флюс для паяння медных труб выкарыстоўваецца ў выпадку злучэння з іншымі металамі, латунню, бронзай або жалезам. Ён забяспечвае лепшую адгезію паверхні матэрыялу і прадухіляе адукацыю вокіслаў. Ён выпускаецца рознай кансістэнцыі, як у выглядзе вадкасцяў, так і ў выглядзе геляў. Наносіцца пэндзлікам і пасля працы выціраецца мокрай губкай або змываецца вадой.

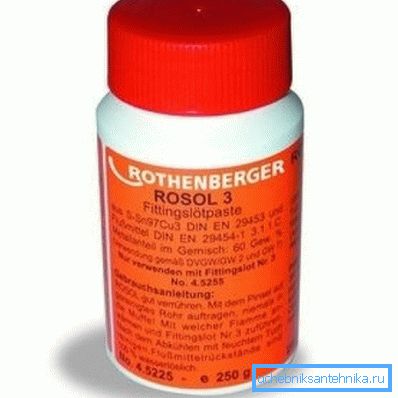

• Цяпер шырока выкарыстоўваецца паста для паяння медных труб, яна можа назвацца удасканаленым флюс. У залежнасці ад прызначэння, у склад пасты ўваходзіць парашок з здробненага прыпоя, злучнае рэчыва і флюс, для паляпшэння адгезіі. Нанясенне такога раствора на паверхню забяспечвае хуткае і якаснае счапленне. У такіх пастах не ўтрымоўваецца свінец, таму яны могуць выкарыстоўвацца ўсюды.

Некалькі слоў пра тэхніку паяння

Любыя зварныя работы патрабуюць падрыхтоўкі матэрыялу. Па-за залежнасці ад таго, ці будзе выкарыстоўвацца флюс, паста або працы будуць выконвацца без гэтых складаў, паверхню трубы, у любым выпадку павінна быць зачышчана. Для гэтага выкарыстоўваюць шчотку па метале або адмысловую губку.

Рада: спецыялісты не рэкамендуюць зачышчаць паверхню пры дапамозе наждачнай паперы ці іншых абразіўных матэрыялаў. Так як часціцы абразіва могуць значна знізіць якасць злучэння.

Для бытавых сістэм ацяплення або водазабеспячэння можна абысціся без выкарыстання фітынгаў, але для злучэння вам спатрэбіцца труборасширитель. Пашырэнне робіцца з такім разлікам, каб зазор паміж сценкамі злучаных труб быў у межах 0,025 - 0,125 мм.

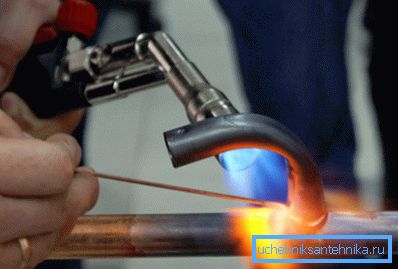

Далей прыступаем да прагрэву злучэння. Інструкцыя патрабуе, каб прагрэў быў раўнамерным. Не варта даводзіць метал да мяжы плаўлення, гэта пасля можа прывесці да шлюбу ў працы або зніжэння характарыстык злучэння.

Каб прыпой размяркоўваўся раўнамерна па ўсёй плошчы судакранання, трэба каб ён плавіўся ад дотыку аб нагрэты метал. Не варта награваць сам прыпой гарэлкай, таму як калі метал не дастаткова прогрет, якаснага злучэння не атрымаецца. Астывае выраб, як правіла, на працягу гадзіны.

На відэа ў гэтым артыкуле паказаны тонкасці паяння.

выснову

Шматгадовы вопыт стыкоўкі медных вырабаў паказвае, што для пачаткоўцаў самым складаным з'яўляецца выбар прыпоя і спадарожных матэрыялаў. Сам жа працэс паяння асвоіць нескладана, інструмент для паяння медных труб варта нядорага і пад кіраўніцтвам настаўніка ўсю навуку можна спасцігнуць за дзень (см.также артыкул Поліпрапіленавыя трубы і фітынгі: асаблівасці, стандарты, парады па мантажы).
