Адводы для вентыляцыі: асноўныя разнавіднасці і іх адметныя

Пры ўсталёўцы выцяжкі для кухні з адводам ў вентыляцыю, акрамя самога агрэгата, прымяняецца паветравод, які ў сваю чаргу злучае выцяжку з вентыляцыйнай шахтай. Паветравод фарміруецца з прастакутных або круглых труб і фасонных элементаў, якія дазваляюць змяніць кірунак трасы.

Па аналагічным прынцыпе будуюцца сістэмы вентыляцыі прамысловага прызначэння, дзе, у адпаведнасці з канструкцыйнымі і асаблівасцямі будаўнічага аб'екта, прамыя трубы перамяжоўваюцца з фасоннымі элементамі, якія дазваляюць змяняць кірунак трасы пад патрабаваным кутом.

У гэтым артыкуле мы распавядзем аб асноўных разнавіднасцях фасонных элементаў, якія выкарыстоўваюцца для змены кірунку паветравода.

канструктыўныя асаблівасці

Адвод (калена) - гэта злучальны элемент у складзе паветраводаў, які дазваляе змяніць сваімі рукамі ход вентыляцыйнай сістэмы. Сучасныя адводы, прадстаўленыя ў продажы, уяўляюць сабою вырабы, вырабленыя з ужываннем розных матэрыялаў, уключаючы чорную сталь, нержавелую або ацынкаваную сталь, пластык (для мантажу бытавых выцяжак) і г.д.

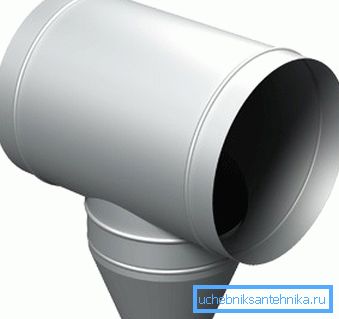

Асобная разнавіднасць каленяў ў сілу канструктыўных асаблівасцяў, выкарыстоўваецца не як злучальныя элементы пры пабудове паветраводаў, а як прамысловыя знешнія бакавыя выкіды. У такіх элементах ўсталёўваюцца спецыяльныя загараджальныя сценкі або перфолисты, якія перашкаджаюць пранікненню ўнутр труб смецця і іншародных уключэнняў.

Важна: Плошча вентыляцыйных адводаў - гэта важны параметр, які трэба ўлічыць пры выбары вырабы.

Плошчу ў дадзеным выпадку вызначаецца па формуле Sc = L х 2,778 / V.

• Sc - разліковая плошчу,
• L - гэта расход які праходзіць па трубе паветра,
• V - гэта хуткасць, з якой паветра рухаецца па вентыляцыі,
• 2,778 - гэта каэфіцыент, у адпаведнасці з якім адпавядаюць разномерности (напрыклад, метры і сантыметры).

Класіфікацыя ў адпаведнасці з тыпам вытворчых матэрыялаў

Зыходзячы з тыпу ужытага вытворчага матэрыялу, калена, якія выкарыстоўваюцца пры пабудове вентыляцыйных сістэм, падпадзяляюцца на наступныя мадыфікацыі:

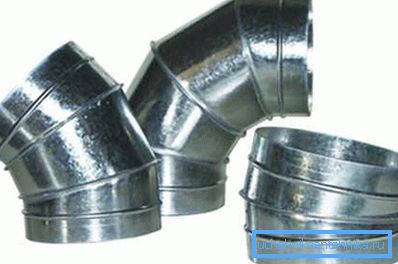

• Ацынкаваныя вентыляцыйныя адводы - вырабляюцца з чорнай сталі, пакрытай тонкім пластом цынку. Асартымент прадукцыі прадстаўлены мадыфікацыямі, якія выкарыстоўваюцца пры пабудове прамысловых і бытавых сістэм.

Галоўным перавагай гэтых вырабаў з'яўляецца даступны кошт у спалучэнні з устойлівасцю да карозіі.

• Мадыфікацыі з нержавеючай сталі прымяняюцца рэдка, так як кошт іх высокая, а вага аказвае істотную нагрузку на паверхню сцен ці перакрыццяў. Як правіла, вырабы з нержавейкі вырабляюцца з малым дыяметрам і ўжываюцца выключна пры фарміраванні бытавых вентыляцыйных сістэм.
• Калена з чорнай сталі папулярныя пры пабудове прамысловых паветраводаў. Актуальнасць гэтых вырабаў тлумачыцца нізкай коштам. Ужыванне такіх мадыфікацый не рэкамендуецца пры пабудове сістэм разлічаных на адвядзенне паветра з залішняй вільготнасцю.

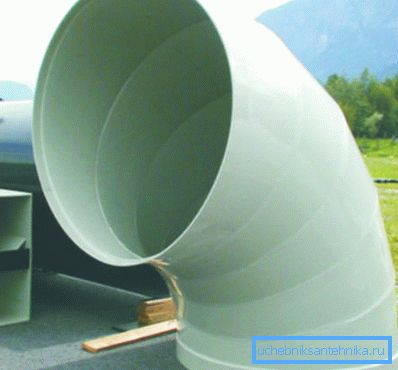

• Пластыкавыя мадыфікацыі вырабляюцца з палімерных матэрыялаў, устойлівых да механічных нагрузак і дэфармацыям. Вырабы выкарыстоўваюцца толькі пры вырабе бытавой вентыляцыі.

Астатнія крытэрыі выбару

Пасля таго як мы вызначыліся з тым, з якіх вытворчых матэрыялаў вырабляюцца вентыляцыйныя калена, разгледзім пакінутыя крытэрыі, у адпаведнасці з якімі вызначаецца інструкцыя выбару падыходнай мадыфікацыі.

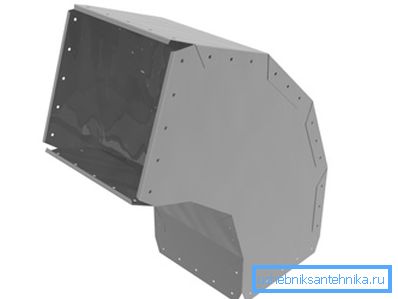

• У адпаведнасць з канфігурацыяй папярочнага перасеку адрозніваюцца круглыя ​​і прастакутныя вырабы. Непасрэдна на прадукцыйнасці сістэмы форма перасеку ніякім чынам не адбіваецца. Выбар канфігурацыі перасеку, часцей за ўсё, матываваны формай выцяжнога адтуліны на выкарыстоўваным вентыляцыйным абсталяванні.

Важна: Розніцу ў канфігурацыі перасекаў можна кампенсаваць ужываннем адмысловых перахаднікоў. Але трэба памятаць пра тое, што выкарыстанне перахаднікоў зніжае аэродинамичность паветравода і негатыўна адбіваецца на прадукцыйнасці сістэмы ў цэлым.

• Металічныя вырабы могуць быць выраблены з сталі з таўшчынёй ліста ад 0,55 да 8 мм.

Пры зборцы бытавых сістэм прымяняюцца калена з самай тонкай ліставай сталі, вага якой не акажа механічнага ўздзеяння на сцяну або пакрыццё, на якіх мацуецца вентыляцыйны паветравод. Пры зборцы прамысловых сістэм прымяняюцца вырабы, вырабленыя з тоўстай ліставай сталі.

Гэта тлумачыцца тым, што пры вялікім дыяметры паветравода толькі за кошт павялічанай таўшчыні сценак можна захаваць канфігурацыю папярочнага перасеку.

• У адпаведнасці з тыпам злучэння адрозніваюцца калена фланцавага тыпу (ужываюцца пры зборцы прамысловых сістэм) або мадыфікацыі ниппельного тыпу, дзе для дасягнення патрабаванай герметычнасці ўжываецца ўшчыльніцельная гумка.

Мадыфікацыі з ниппельным злучэннем характарызуюцца прастатой і сціснутымі тэрмінамі правядзення мантажу. Але такія калена выкарыстоўваюцца толькі ў сістэмах бытавога тыпу, дзе прадукцыйнасць падачы паветра невысокая.

• У адпаведнасці з кутом павароту адрозніваюцца мадыфікацыі, разлічаныя на 45 і 90 градусаў. Зрэшты, па жаданні заказчыка могуць быць выраблены адводы, кут якіх падабраны ў адпаведнасці з тымі ці іншымі асаблівасцямі будаўнічага аб'екта, дзе праводзіцца мантаж.

Важна: Радыус павароту - гэта характарыстыка, уласцівая калена з круглым сячэннем. У стандартных вырабах радыус павароту роўны дыяметру перасеку. Пры неабходнасці гэты параметр можа быць зьменены ў адпаведнасці з патрэбамі заказчыка.

Ці можна абысціся без зборкі паветравода

Калі канфігурацыя памяшкання не прадугледжвае магчымасці правядзення паветравода вонкі або ў вентыляцыйную шахту, могуць быць ужытыя выцяжкі без адводу ў вентыляцыю.

У аснове такіх прылад ужытыя абсарбцыйныя фільтры, якія ўбіраюць і акумулююць у сабе непрыемныя пахі. Выцяжкі для кухні без адводу ў вентыляцыю, дазволяць адмовіцца ад мантажу паветравода. Але фільтры, па меры напаўнення, неабходна мяняць, інакш іх працаздольнасць зніжаецца.

выснову

Цяпер мы ведаем, якая інструкцыя выбару адводаў для зборкі паветравода і можам падабраць тыя кампаненты, з якімі вентыляцыя будзе адрознівацца зайздроснай прадукцыйнасцю (см.также артыкул каларыфер для вентыляцыі: віды, мантаж, разлік).

Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
