Дэфлектар на трубу - што гэта такое і навошта ён патрэбны

Што такое дэфлектар - напэўна ведаюць далёка не ўсе, аднак, усё заўважалі над комінамі некаторых дамоў каўпакі ў выглядзе парасоніка. Гэтая канструкцыя і называецца «дэфлектарам», што ў перакладзе азначае «адбівальнік». Далей мы падрабязней азнаёмімся з гэтым элементам коміна, яго прызначэннем і разгледзім, як зрабіць такое прылада самастойна.

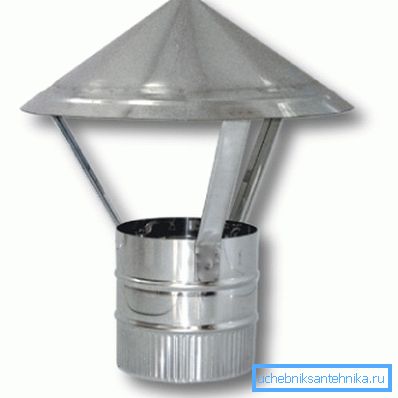

Конусный дэфлектар для печкавай трубы

Навошта патрэбен дэфлектар

Канструкцыя дэфлектара даволі простая - часцей за ўсё ён складаецца з кароткай трубы-абечак з парасонам, якая апранаецца на трубу коміна. Дэфлектар яшчэ называюць флюгаркі або дымником (даведайцеся тут, як выконваецца замена труб каналізацыі).

Звярніце ўвагу! Дымник нясе не толькі практычную функцыю, але і з'яўляецца старадаўнім архітэктурным элементам. Некаторыя варыянты яго выканання і па гэты дзень застаюцца сапраўдным творам мастацтва.

Што ж тычыцца яе практычнага прызначэння, то дымник прызначаны ў першую чаргу для ўзмацнення цягі, шляхам адхіленні паветраных патокаў. Адсюль і такая яго назва - «адбівальнік». Бо вецер адлюстроўваецца, перад дымоходной трубой ўзнікае зона нізкага ціску, у выніку чаго павялічваецца цяга.

Як паказалі даследаванні, выкарыстанне нават самага простага дымника павялічвае ККД любы дымавой трубы на 20 адсоткаў, прычым яго эфектыўнасць не залежыць ад напрамку ветру і іншых умоў.

Аднак, гэта не адзіная яго функцыя, мае сэнс ўсталёўваць дэфлектары на дымавыя трубы яшчэ і па іншых прычынах:

  • Абараняе комін ад атмасферных ападкаў.
  • Прадухіляе трапленне смецця ў трубу.
  • Прадухіляе пранікненне жыўнасці.
  • Абараняе дахавы матэрыял ад вылятаюць іскраў.

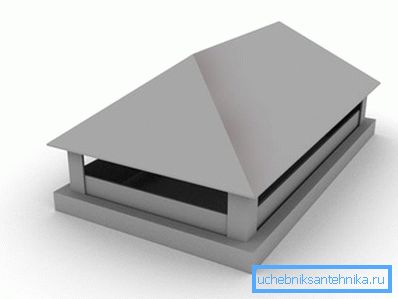

На фота - вальмовые дымник

віды дэфлектараў

Дамінікі апошнім часам бываюць самых розных відаў.

Яны могуць адрознівацца:

  • Формай каўпака;
  • канструкцыяй;
  • Матэрыяламі, з якіх выкананыя і пр.

Таму далей падрабязней азнаёмімся з іх відамі.

форма

У цяперашні час найбольшай папулярнасцю карыстаюцца каўпакі наступных формаў:

  • З плоскім каўпаком;
  • шатровым;
  • З паўкруглым каўпаком;
  • конусные;
  • Вальмовые.

Савет! Выбар дэфлектара шмат у чым залежыць ад архітэктуры будынка, да прыкладу, медныя дэфлектары з плоскім каўпаком звычайна выкарыстоўваюць на дамах, выкананых у стылі мадэрн. На сучасных пабудовах лепш глядзяцца каўпакі з паўкруглым каўпаком.

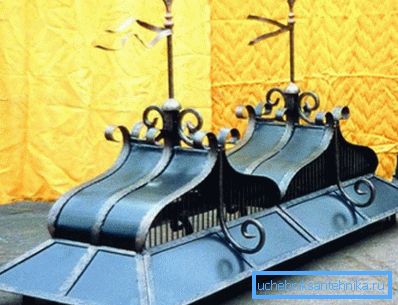

каваны дымник

матэрыялы

Што да матэрыялаў для дымников, то часцей за ўсё іх выконваюць з ацынкаванага жалеза. Праўда, у апошні час сустракаюцца вырабы пакрытыя эмаллю ці нават пластом пластыка.

Радзей сустракаюцца медныя флюгаркі. У якасці ўпрыгожвання даху звычайна выкарыстоўваюць кованые вырабы, якія могуць мець самыя розныя формы. Вядома, цана дызайнерскіх флюгарок можа быць вельмі высокай.

канструкцыі

Канструкцый гэтых прылад існуе даволі шмат, найбольш папулярнымі ў апошні час з'яўляюцца наступныя:

  • ЦАГИ;
  • Дэфлектар Грыгаровіча;
  • «Дымавай зуб»;
  • Адкрыты Астато;
  • Шарападобных з кручэннем;
  • Круглы «Воллер»;
  • Зорка «Шенард».

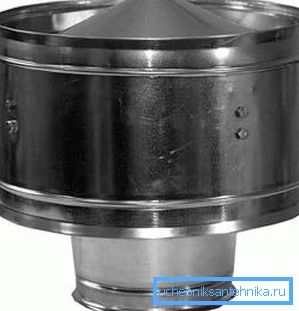

Дымник ЦАГИ

Найбольш распаўсюджаны дэфлектар на выцяжную трубу - дымник ЦАГИ, таму ў якасці прыкладу разгледзім яго прыладу.

Такім чынам, дадзеная канструкцыя складаецца з наступных элементаў:

  • Ўваходных патрубок;
  • Корпус дэфлектара;
  • дыфузар;
  • кранштэйны;
  • Парасон.

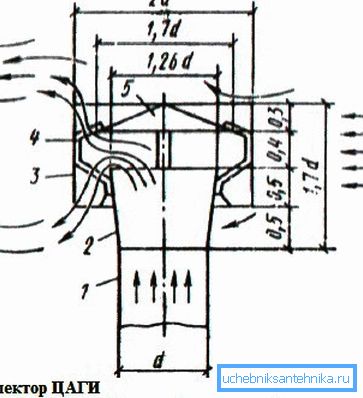

Схема прылады дымника ЦАГИ

выраб флюгаркі

Варта адзначыць, што можна зрабіць дэфлектар на печкавы трубу сваімі рукамі, прычым, у гэтым няма нічога складанага. Неабходна толькі падрыхтаваць ліст металу і выканаць чарцёж, пасля чаго выразаць дэталі і сабраць іх.

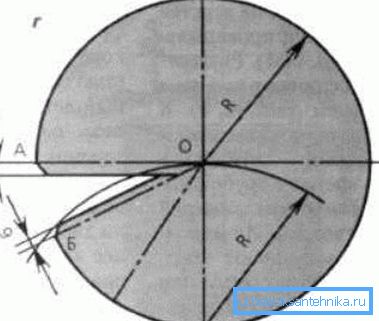

Разверсткі конусного каўпака дымника

Да прыкладу, дэфлектар сваімі рукамі для круглай трубы выконваецца наступным чынам:

  • У першую чаргу трэба накрэсліць на лісце сталі круг. Яго радыус павінен быць больш радыусу коміна.
  • Затым праз цэнтр круга трэба правесці перпендыкулярныя восевыя лініі. Далей на кропку скрыжавання О1 трэба паставіць ножку цыркуля і выканаць засечкамі Б, радыус засечкі павінен раўняцца радыусе круга. Кропку перасячэння засечкі трэба злучыць лініяй з цэнтрам круга.
  • Затым трэба выразаць круг і выразаць ў ім сегмент АОБ, які дазволіць атрымаць конус. Пры гэтым неабходна пакінуць абзы для фальц.
  • Далей гатовую дэталь трэба згарнуць сваімі рукамі ў конус і краю зафальцевать.
  • Затым да конуса трэба прыкляпанымі чатыры стойкі і ўсталяваць выраб на трубу. Каб зафіксаваць яго, можна ў стойках і коміне выканаць адтуліны і замацаваць канструкцыю балтамі ці саморезы.

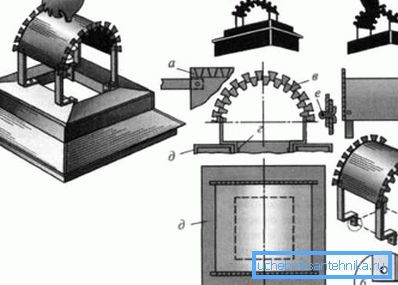

Чарцёж дэфлектара на трубу коміна - арачная канструкцыя

Дэфлектар квадратнага або прастакутнага коміна сваімі рукамі выконваецца наступным чынам:

  • У першую чаргу трэба выразаць з сталі прастакутнік такога памеру, каб ён ў сагнутай выглядзе мог перакрываць адтуліну трубы.
  • Каб дэкараваць дымник, з двух яго бакоў трэба зрабіць аднолькавыя касыя надрэзы, размешчаныя на аднолькавай адлегласці, што дасць магчымасць атрымаць трапецападобныя сегменты.
  • Затым трэба зрабіць з сталі чатыры стойкі і прымацаваць іх заклёпваннямі да кутоў прамавугольніка.
  • Канцы стоек загінаюцца, як паказана на схеме і ў іх выконваецца адтуліну.
  • Прастакутнік трэба захіліць аркай і ўставіць у комін. Каб замацаваць канструкцыю, у коміне трэба прасвідраваць адтуліны і ўставіць цвікі або загваздкі, якія павінны ўваходзіць у адтуліны стоек дымника.

На гэтым праца скончана. Мы разгледзелі найбольш простыя канструкцыі флюгарок. Пры жаданні можна выканаць больш складаныя дэфлектары і нават упрыгожыць іх флюгерам.

выснову

Дэфлектар з'яўляецца важным элементам коміна, бо ён не толькі павялічвае цягу, але і прадухіляе шэраг праблем, звязаных з яго запарушваннем. Акрамя таго, ён можа гуляць важную ролю ў афармленні дома, падкрэсліўшы яго прыналежнасць да таго ці іншага стылю. Прычым, зрабіць такое прыладу можна нават самастойна (см.также артыкул Віды каналізацыйных труб і злучэнняў: крытэры выбару).

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
