Фурнітура для труб: асноўныя разнавіднасці і асаблівасці

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляе трубавая фурнітура, якімі разнавіднасцямі яна прадстаўлена на рынку, і якія асаблівасці яе выкарыстання.

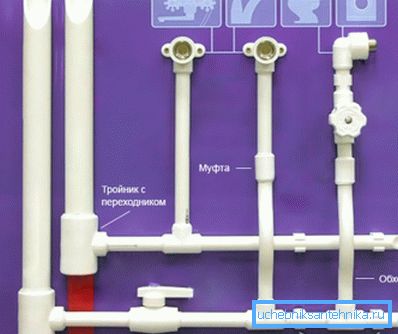

Асноўныя элементы ў складзе поліпрапіленавага вадаправода

асноўныя разнавіднасці

Калі ёсць трубы і іх трэба будзе аб'яднаць сваімі рукамі ў адзіную герметычную сістэму, спатрэбяцца спецыяльныя злучальныя элементы з адпаведнымі тыпаразмераў і канфігурацыяй.

Злучальныя элементы, якія выкарыстоўваюцца для пабудовы трубаправодаў, у адпаведнасці з тыпам труб, падпадзяляюцца на палімерныя і металічныя. У гэтым артыкуле мы разгледзім, якімі мадыфікацыямі на рынку прадстаўлена фурнітура для пластыкавых труб водазабеспячэння і для іх металічных аналагаў.

Уся фурнітура, незалежна ад матэрыялаў, выкарыстаных пры яе вытворчасці, падзяляецца на тры катэгорыі:

  • фітынгі;
  • запорная арматура;
  • дадатковая фурнітура.

Разгледзім асаблівасці кожнай з гэтых катэгорый падрабязней.

тыпы фітынгаў

На фота - разнавіднасці фітынгаў для пластыкавага вадаправода і каналізацыі

У адпаведнасці з прызначэннем фітынгі дзеляцца на наступныя тыпы:

  • куты і адводы - змяняюць кірунак трубаправодаў на 45, 90 або 120 градусаў.
  • калектары і траякі - выкарыстоўваюцца для прылады адгалінаванняў ад асноўнай магістралі.
  • крыжавіны - прызначаюцца для прылады адгалінаванняў ў двух кірунках ад магістралі.
  • муфты - прымяняюцца для злучэння труб з аднолькавым дыяметрам на прамым участку.
  • перахаднікі (ніпелі, згоны і футорки) выкарыстоўваюцца для злучэння розных труб у адной сістэме.
  • заглушкі (каўпакі, коркі) - ужываюцца для герметычнай заладкі заканчэння труб.
  • штуцэр - выкарыстоўваецца для злучэння жорсткага вадаправода з гнуткімі шлангамі.

У адпаведнасці з матэрыялам, выкарыстаных пры вытворчасці, злучальныя элементы падпадзяляюцца на наступныя катэгорыі:

  • Фітынгі, якія выкарыстоўваюцца для прылады металічных вадаправодаў, могуць быць рэзьбавыя, абціскны, фланцавых або зварнымі.

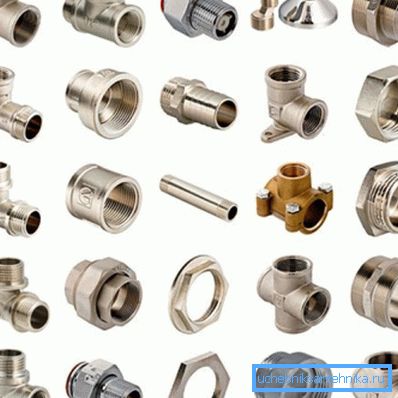

Фітынгі для металічнага вадаправода

Зварныя мадыфікацыі аснашчаны гладкім заканчэннем, якое стасуецца з трубой і прыварваюць для атрымання герметычнага злучэння.

Не менш папулярнае разьбовае злучэнне, якое выкарыстоўваецца на большасці бытавых сістэм. Адзіным недахопам такога злучэння з'яўляецца тое, што яно не можа забяспечыць рэшткавым герметычнасці, а таму выкарыстоўваюцца адмысловыя ўшчыльняльнікі такія, напрыклад як ўшчыльняльнае кальцо, пакулле, ФУМ-стужка і г.д.

Абціскны злучэнне ўжываецца радзей, так як для яго выканання неабходны адмысловая прылада.

Важна: Злучэнне, атрыманае такім чынам, не прызначана для другаснага выкарыстання. Тым не менш, яно забяспечвае максімальны ўзровень герметычнасці і надзейнасці.

Фланцавае злучэнне выкарыстоўваецца ў прамысловых трубаправодах і выконваюцца з ужываннем балтавых фіксацыі.

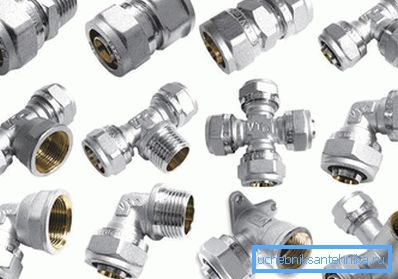

Злучальныя элементы для прылады металлопластовых сістэм
  • Фурнітура для металлопластіковых труб прызначана для выканання цангового або цанговым-разьбовага злучэння. Самым надзейным выглядам злучэння на металапласт з'яўляецца прымяненне абціскны фурнітуры.

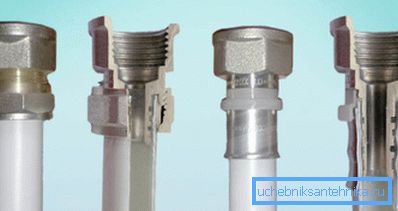

Актуальныя спосабы злучэння на металапласт

Таксама як і абціскныя фітынгі для металічных труб, вырабы для абціснутых металапласт прызначаныя для аднаразовага выкарыстання. Таму, перад тым як абрэзаць трубу для абціскання, трэба ўсё дакладна памераць, каб не прыйшлося зрэзаць выкарыстаны фітынг і ўсталёўваць на яго месца новы.

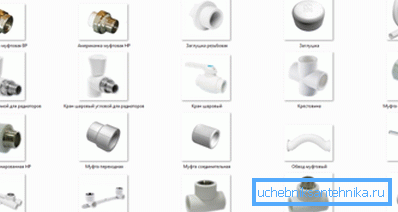

Тыпы фітынгаў для поліпрапілена
  • Фурнітура для поліпрапіленавых труб - гэта фітынгі, якія злучаюцца з трубаправодам з дапамогай паяння. Для правядзення пайкі выкарыстоўваецца спецыяльнае абсталяванне, якое разагравае пасадкавае гняздо і канец трубы да + 260 ° C.

Разагрэтыя да патрабаванай тэмпературы дэталі злучаюцца, цэнтрамі і ўтрымліваюцца ў патрабаваным становішчы аж да поўнага астывання пластыка. Пасля таго як пластык астыў, атрымліваецца практычна маналітнае герметычнае і даўгавечнае злучэнне, цана якога невысокая.

запорная арматура

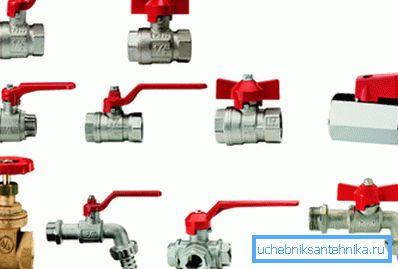

Асноўныя разнавіднасці запорной арматуры

Запорная арматура - гэта фурнітура для профільных труб і іх круглых аналагаў, прызначаная для перакрыцця падачы вады ці іншай транспартуецца асяроддзя.

Сучасная запорная арматура прадстаўлена на рынку наступнымі разнавіднасцямі:

  • краны - прымяняюцца ў розных трубаправодах, як у побытавых, так і прамысловых;
  • засаўкі - выкарыстоўваюцца ў прамысловых сістэмах;
  • вентылі (клапаны) - прымяняюцца ў прамысловых сістэмах;
  • засланкі (паваротныя затворы) - выкарыстоўваюцца ў прамысловых сістэмах.

Важна: Пры выбары запорной арматуры звяртаем увагу на маркіроўку, нанесеную на корпус вырабы. Маркіроўка змяшчае дадзеныя аб ўмоўным праходзе, аб ўмоўным ціску, аб максімальна дапушчальнай тэмпературы транспартуецца асяроддзя, аб накіраванні патоку і пра матэрыял, выкарыстаным пры вырабе фурнітуры.

дадатковая фурнітура

Дадатковая фурнітура для пропиленовых труб прадстаўлена наступным асартыментам вырабаў:

  • Крапежныя кліпсы - прадстаўляюць сабой клямары, прызначаныя для мацавання на цвёрдых вертыкальных і гарызантальных паверхнях.

Унутраны дыяметр вырабы адпавядае вонкаваму дыяметру труб. Такім чынам, крапеж фіксуецца дзюбелем на сцяне, а труба ўстаўляецца ў выраб і надзейна ім утрымліваецца.

Перавагай такога крапяжу з'яўляецца тое, што, нягледзячы на ​​надзейнасць фіксацыі, трубаправод можна ссоўваць падоўжна.

  • Прахадныя планкі прызначаюцца для ўстаноўкі водаправодных змяшальнікаў. За кошт прахадных планак касуецца неабходнасць ва ўжыванні злучальных фітынгаў.
  • Адводы - гатовыя часткі трубаправода, вырабленыя ў завадскіх умовах.
  • Абводы - прыстасаванні, якія дазваляюць абысці розныя перашкоды на шляху трубаправода. Канструктыўна такія вырабы ўяўляюць сабой адрэзак трубы ў выглядзе дугі з раструбамі на абодвух канцах.
  • Кампенсатар лінейнага пашырэння - спецыяльнае прыстасаванне, прызначанае для выкарыстання на ацяпляльных сістэмах, пабудаваных з ужываннем поліпрапіленавых труб.

выснову

Зараз вам вядома, што сабой уяўляе фурнітура, выкарыстоўваная для будаўніцтва трубаправодаў. Больш за тое, цяпер вам вядомая агульная інструкцыя выкарыстання гэтых вырабаў.

У вас засталіся якія-небудзь пытанні патрабуюць тлумачэнняў? Больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
