Як зрабіць каўпак на трубу: 7 нескладаных крокаў, эканомяць

Для нармальнага функцыянавання інжынерных сістэм загараднага дома неабходна наяўнасць розных труб, якія выходзяць на дах будынка. Яны важныя для працы кухоннай выцяжкі, ацяпляльнага катла, каміна і гэтак далей. Абараніць гэтыя канструкцыі ад неспрыяльнага ўздзеяння навакольнага прыроднага асяроддзя дапамагае каўпак на трубу вентыляцыі і ацяплення.

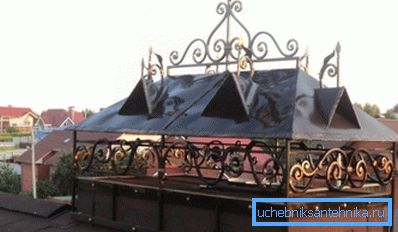

Ахоўны каўпак - неабходны элемент печкавай або вентыляцыйнай трубы

асаблівасці канструкцыі

Абарона ад ападкаў

Коміны і вентыляцыйныя трубы вырабляюцца з высакаякаснага матэрыялу і з захаваннем мноства тэхналагічных нюансаў, што дазваляе пазбегнуць з'яўлення расколін і сколаў, якія пагаршаюць іх тэхнічныя характарыстыкі.

Але на верхні тарэц канструкцыі ўвесь час ўздзейнічае дождж, снег і вецер, якія паступова руйнуюць нават самую надзейную мур. Акрамя таго, падчас моцнай залевы магчыма трапленне невялікай колькасці вады ўнутр печы ці каміна, што выкліча намаканне паліва і можа прывесці да задымлення.

Фота ахоўнага каўпака найпростай канструкцыі

Калі пачынае дзьмуць моцны вецер, дым таксама не можа выйсці з коміна і пачынае запасіцца ўнутры яго. Акрамя гэтага, ва ўнутранае прастору трубы трапляе халоднае паветра, які пачынае аказваць на гарачы дым дадатковае ціск.

У выніку цяга зніжаецца і ў некаторых выпадках можа пачацца зваротны працэс - зацягванне дыму ў топку, а праз яе - у жылое памяшканне.

разнавіднасці каўпакоў

Пазбегнуць ўсіх пералічаных вышэй непрыемнасцяў дапамагае каўпак на Дымоходная трубу, які лёгка можна вырабіць сваімі рукамі.

Ён дазваляе захаваць цягу ў ветраны дзень і прадухіліць заўчаснае разбурэнне коміна пад уздзеяннем ападкаў.

Прынцып працы ветраахоўнай канструкцыі складаецца ў наступным:

  • ўздымаецца гарачы дым ўпіраецца ў верхнюю частку каўпака;
  • халодная паветраная бруя, слізгаючы па знешніх беражках каўпака, подсасывает назапашаны гарачае паветра, што дазваляе павялічыць цягу коміна.

Матэрыялам для вырабу разгляданай дэталі можа служыць любы метал, не схільны карозіі.

Часцей за ўсё ўжываюцца:

  • сталь, абароненая палімерным складам;
  • алюміній;
  • медзь;
  • іншы матэрыял, кошт якога не вельмі высокая.

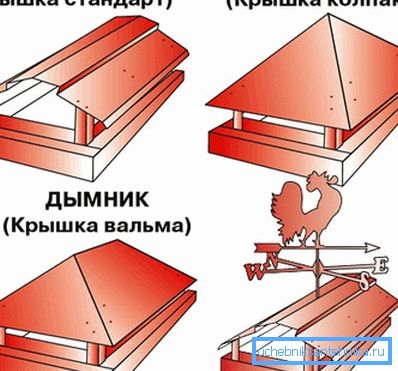

разнавіднасці каўпакоў

Таксама разнастайныя і іх канструкцыі:

  • стандартны ахоўны каўпак з чатырма гранямі;
  • парасон на круглы комін;
  • каўпак, які мае паўкруглае наверша - добра спалучаецца з экстэр'ерам жылля, выкананым у класічным еўрапейскім стылі;
  • каўпак, абсталяваны плоскім наверша - ужываецца ў выпадку, калі дом пабудаваны ў стылі мадэрн;
  • флюгаркі з флюгерам - змяняючы сваё размяшчэнне пад дзеяннем ветру, дазваляе стварыць найбольш эфектыўную цягу незалежна ад сілы і напрамкі ветру;
  • флюгаркі з щипцовой вечкам - эфектыўная ў раёнах, якія адрозніваюцца вялікай колькасцю выпадальнага ўзімку снегу;
  • флюгаркі з адкрываецца вечкам - дазваляе вырабляць прачыстцы коміна без дэмантажу ахоўнага каўпака. (Гл. Таксама артыкул Труба для буржуйкі: асаблівасці.)

Самастойнае выраб каўпака

замеры

Каўпак на печкавы трубу або вентыляцыю павінен быць выраблены так, каб абараняць ад дажджу і снегу ўсё гарызантальныя паверхні гэтай канструкцыі. Таму, калі комін быў выраблены з пашырэннем у верхняй частцы, наверша павінна закрываць і яго.

Неабходна зняць наступныя памеры:

  • даўжыня і шырыня знешняй часткі трубы;
  • геаметрычныя параметры адтуліны для выхаду дыму;
  • адлегласць ад пашырэння да верхняй абзы коміна.

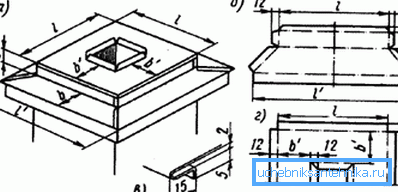

Перад вырабам ахоўнага каўпака неабходна старанна вымераць трубу

Звярніце ўвагу! Гатовая канструкцыя павінна лёгка апранацца на комін. Таму да атрыманых памерах трубы пры канструяванні неабходна дадаць 5-10 мм.

Крылы ў ніжняй частцы каўпака трэба рабіць такімі, каб яны цалкам накрывалі пашырэнне.

зборка

Перад тым як пачынаць зборку каўпака для коміна, пераканайцеся ў наяўнасці ў сябе такіх інструментаў і матэрыялаў:

  • драўлянай кіянкі;
  • невялікага малаточка;
  • шрубцынг;
  • металічнага бруска таўшчынёй у 10 мм;
  • нажніц для рэзкі металічных лістоў;
  • лінейкі;
  • алоўка або маркера для разметкі;
  • металічнага кутка шырынёй у 40 мм і даўжынёй 1-1,5 метра.
Кіянка неабходная для згінання металічных лістоў

Інструкцыя па зборцы коміна сваімі рукамі складаецца з 7 паслядоўных крокаў:

  1. Для пачатку трэба прыкруціць металічны куток да працоўнай абзе стала, у якога вы будзеце працаваць. Ён будзе служыць падставай для згінання лістоў металу.
Металічны куток дапаможа ў працы
  1. загінаецца капельник. Гэта спецыяльная абза шырынёй каля 1 гл. Працу лепш пачынаць з краю ліста, паступова пераходзячы да сярэдзіны. Так метал не будзе саслізгваць. Захіліць элемент трэба на кут у 45 градусаў. Для гэтага нарыхтоўку неабходна пакласці на прыкручаны раней куток і надаць яму патрэбную форму з дапамогай кіянкі.
  2. Верхнюю частку нарыхтоўкі трэба захіліць ў іншы бок на кут у 90 градусаў. Шырыня гэтай абзы - 2 гл.
  3. Затым па аналагічнай схеме вырабляецца перагін ліста па цэнтральнай восевай лініі. Кут загіну залежыць ад абранай разнавіднасці канструкцыі ветраахоўнага каўпака.

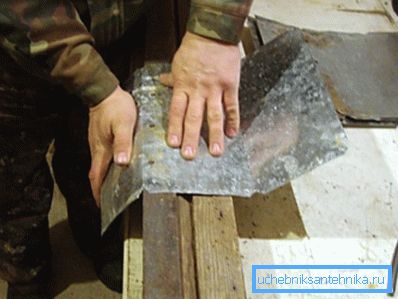

Акуратна надайце металічнаму лісту патрэбную форму
  1. Пасля гэтага на ўсіх дэталях загінаюцца фальцы. Для гэтага можна выкарыстоўваць спецыяльны інструмент - так званыя гибы. (Гл. Таксама артыкул Цагляная труба: асаблівасці.)
разнавіднасці фальцев
  1. Наступны крок - выраб вечка. Яе краю загінаюцца на адлегласць у 15 мм, пасля чаго яна ўсталёўваецца на каўпаку.
  2. Затым у ёй пазначаецца і выразаецца адтуліну, памеры якога супадаюць з геаметрычнымі параметрамі ўнутранай часткі коміна, паменшанымі на 20 мм. Яны будуць патрэбныя для ўладкавання беражкоў з кожнага боку. Іх варта захіліць не ўніз, а ўверх.
Завяршальны этап - мантаж канструкцыі на трубу

Атрыманы такім чынам каўпак замацоўваецца на печкавай або вентыляцыйнай трубе з дапамогай анкерных нітаў.

Каўпак на круглую азбеставую трубу

Асаблівасці канструкцыі такога коміна дазваляюць стварыць і ўсталяваць больш просты, але, тым не менш, эфектыўны каўпак:

  • на азбеставай трубе усталёўваецца металічны цыліндр, які замацоўваецца з дапамогай нітаў і гаек;
  • да яго з дапамогай стоек мантуецца металічны конус, які мае пашырэнне дадолу.

Савет! Для злучэння дэталяў паміж сабой можна выкарыстоўваць заклёпкі або паўаўтаматычную зварку.

Найпросты каўпак на азбеставую трубу

выснову

Правільна сканструяваўшы і усталяваўшы ветраахоўны каўпак на трубу, вы не толькі абароніце комін і сістэму вентыляцыі ад траплення вільгаці і снегу, але і прадоўжыце тэрмін эксплуатацыі трубы. Больш падрабязна пра прыладу інжынерных сетак можна даведацца з відэа ў гэтым артыкуле.
