Як зрабіць станок для загіну профільнай трубы сваімі рукамі

Профільныя трубы з'яўляюцца шырока распаўсюджаным матэрыялам, які выкарыстоўваюць пры стварэнні мэблі, вырабе розных металаканструкцый, афармленні інтэр'еру і пр.Их асаблівасцю з'яўляецца высокая трываласць на выгіб, што з аднаго боку добра, але з другога - значна ўскладняе працэс загіну для атрымання крывалінейнай дэталі. Аднак, вырашыць гэтую праблему можна пры дапамозе адмысловага станка.

Калі вам даводзіцца часта мець справу з профільнымі трубамі, то такім механізмам трэба абавязкова абзавесціся. У дадзеным артыкуле мы разгледзім, як зрабіць гнуткавых станок для профільнай трубы сваімі рукамі, так як кошт гатовага абсталявання вельмі высокая.

выраб станка

аснова

На першы погляд можа здацца, што зрабіць прылада, падобнае на фірмовыя гнуткавыя станкі для профільнай трубы, вельмі складана. Аднак, чалавеку, які ўмее звяртацца з металам і зварачным апаратам - гэта цалкам пад сілу. Галоўнае - падыходзіць да працы не спяшаючыся і паэтапна.

Пачынаць варта з вырабу трывалай асновы - металічнага стала. Выканаць яго можна з металічнага профіля або іншага матэрыялу. Самае галоўнае, каб ён быў устойлівым і трывалым, у адваротным выпадку нават якасна выкананы механізм апынецца бескарысным.

выраб механізму

Пасля таго, як стол будзе гатовы, можна прыступаць да выраба самога механізму. Для гэтага трэба ў першую чаргу падрыхтаваць тры вала, якія і будуць ажыццяўляць згінанне дэталі. Валы ўяўляюць сабой тоўстыя металічныя ролікі, абавязкова якія валодаюць воссю для кручэння.

Іх можна замовіць у майстэрні ці пашукаць у продажы на «барахолках». Калі гэтая дэталі будуць гатовыя, варта вырабіць корпус для механізму і выканаць зборку.

Інструкцыя выглядае наступным чынам:

• У першую чаргу трэба з ліста металу таўшчынёй не менш за 5 мм выразаць корпус для прылады, які складаецца з двух трапецыі, паміж якімі і размяшчаюцца валы.
• Затым у атрыманых трапецыях трэба выканаць адтуліны для восяў ролікаў. Два вала павінны размяшчацца над сталом, а трэці над імі, на роўнааддаленымі ад іх адлегласці.
• Варта мець на ўвазе, што адлегласць паміж двума ніжнімі валамі вызначае радыус загіну. Каб самаробны гнуткавых станок для профільнай трубы быў універсальным, канструкцыю можна ўскладніць і радыус рэгуляваным, для гэтага трэба проста выканаць некалькі пасадкавых месцаў для ролікаў, што дазволіць змяняць паміж імі адлегласць. Размяшчэнне верхняга роліка вызначае максімальны дыяметр труб, з якімі можна работать.Его палажэнне таксама можна зрабіць наладжвальным пры дапамозе штока з разьбой, які дазволіць перамяшчацца вале па накіроўвалых і пры гэтым быць надзейна зафіксаваным.
• Далей трэба замацаваць дэталі корпуса на варштаце. Зрабіць гэта можна пры дапамозе зваркі альбо балтавым злучэннем. У другім выпадку неабходна знізу прадугледзець адагнутыя вушкі з адтулінамі. Адлегласць паміж дэталямі корпуса павінна адпавядаць шырыні валаў.
• Пасля замацавання корпуса на аснове, трэба ўсталяваць астатнія дэталі.

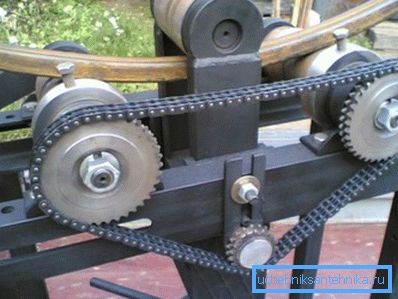

• Калі валы будуць устаноўлены, варта паклапаціцца аб перадачы ім які круціць намаганні. Найлепшым варыянтам з'яўляецца ланцуговай механізм. Для гэтага трэба набыць ланцуг з трыма шэсцярнямі.

Дзве шасцярні варта ўсталяваць на ніжнія валы. Трэцяя будзе выконваць функцыю нацягвальніка, які размяшчаецца знізу паміж двума верхнімі шэсцярнямі.

• Затым да аднаго з валаў трэба прымайстраваць ручку для кручэння.

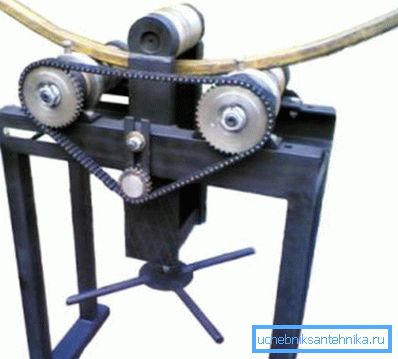

Цяпер станок для згінання профільнай трубы гатовы. Засталося толькі завесці профіль паміж верхнім і ніжнімі валамі, і паспрабаваць выраб у дзеянні.

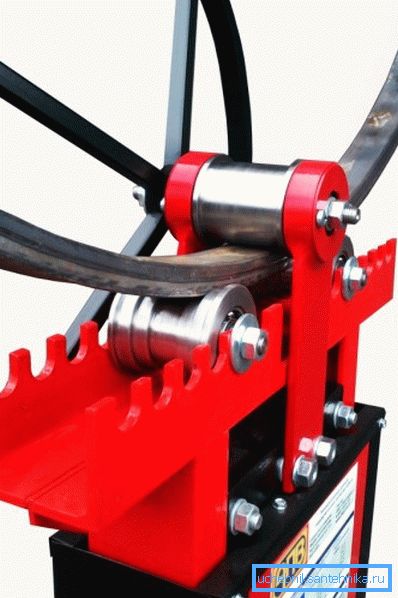

Калі на ўсіх этапах усё праца была выкананая без памылак, то функцыянал вырабы і яго канструкцыя будзе цалкам адпавядаць фірмоваму станка. Вядома ж, нягледзячы на ​​ўсе выдаткі, якія спатрэбяцца для набыцця дэталяў, кошт такога станка атрымаецца несувымерна ніжэй, чым кошт гатовага абсталявання. (Гл. Таксама артыкул Трубогиб для труб: асаблівасці.)

Выраб простай канструкцыі

Калі ў вас няма магчымасці або часу выканаць паўнавартасны станок па апісанай вышэй схеме, то на гэты выпадак маецца больш просты варыянт. Для прылады такой канструкцыі спатрэбіцца:

Савет! Калі бетоннай пліты няма, можна самастойна заліць бетонную аснову і пачакаць пакуль яна застыгне.

Выканаць такую ​​канструкцыю вельмі проста:

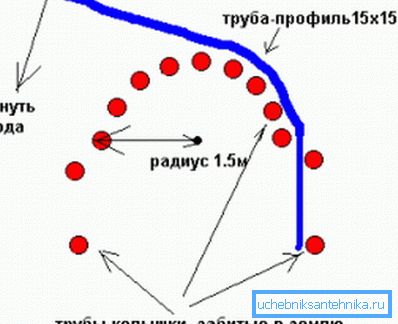

• У першую чаргу на падставе трэба накрэсліць радыус выгібу.
• Затым уздоўж лініі выгібу трэба выканаць 10 адтулін на аднолькавай адлегласці адзін ад аднаго.
• Далей у адтулінах трэба зафіксаваць металічныя загваздкі (калі падставы заліваецца, загваздкі можна вбетонировать).
• На двух крайніх загваздках неабходна выканаць механізм фіксацыі трубы - гэта можа быць побач размешчаны дадатковы загваздка, накідваюцца кручок ці што-небудзь яшчэ.

Такім чынам, канструкцыя гатовая. Для загінання профілю трэба зафіксаваць яго канец на крайнім загваздцы і павольна абгінаць вакол астатніх стоек. Калі дэталь састыкоўваецца з апошнім штыром, яе трэба зафіксаваць і на некаторы час пакінуць у такім выглядзе.

Савет! Каб трубу лягчэй было загінаць, яе папярэдне варта нагрэць.

выснову

Выканаць станок для загінання профільных труб, маючы некаторыя навыкі працы з металам, даволі проста. Адзінае, прыйдзецца выдаткавацца на дэталі, якія не атрымаецца выканаць самастойна. Калі ж у вас няма патрэбы ў пастаянным загінання труб, можна выканаць больш простую канструкцыю, на выраб якой сыдзе значна менш часу і сродкаў, праўда, яна запатрабуе значна больш намаганні для загіну профілю.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
