Як зрабіць трубогиб сваімі рукамі ў хатніх умовах

Праца па хаце ці на загарадным участку часам патрабуе сагнуць металічную стужку, круглую або профільную трубу па вызначаным радыусе. Калі гэта здараецца досыць рэдка, няма сэнсу набываць фабрычнае абсталяванне. У дадзеным артыкуле мы распавядзем пра спосабы, якія дапамогуць змайстраваць трубогиб сваімі рукамі ва ўмовах дачы ці дома.

крыху тэорыі

Найбольш запатрабаванымі вырабамі з металу сёння з'яўляюцца профільныя трубы, якія можна выкарыстоўваць для стварэння:

• агародж;
• садовай мэблі;
• сетак;
• часовых хованак для машын;
• цяпліц;
• пракладцы водоподводящих сетак;
• гаражоў.

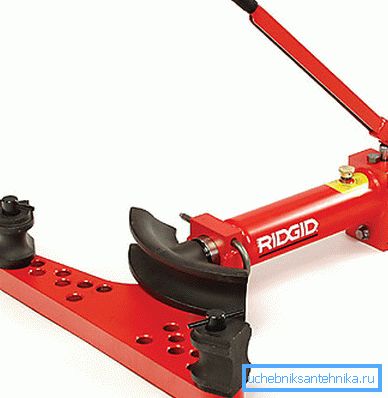

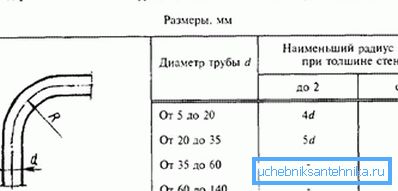

Аснова тэхналогіі такіх канструкцый - магчымасць правільнага згінання труб пад неабходным вуглом. На прадпрыемствах для гэтага існуе спецыяльнае абсталяванне, якое дазваляе выконваць выгібы вырабаў пад кутамі 0? -180 ?.

У дадзеным выпадку праца здзяйсняецца дзякуючы выкарыстанню электрычнасці або гідраўлікі. Гэта дазваляе без працы выгінаць трубы з розных матэрыялаў дыяметрам да 50 мм.

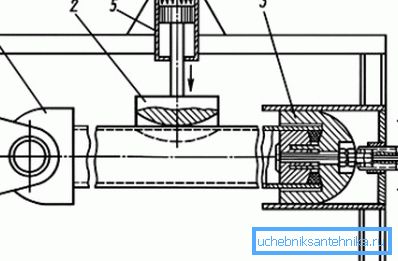

Канструктыўныя асаблівасці інструмента

Ён складаецца з:

• рамы - адкрытай ці закрытай;
• гідрацыліндра - ён гуляе ролю сілавога механізму;
• ніжняй і верхняй планкі;
• двух трубавых упораў.

Разгледзім падрабязней:

1. Ручной варыянт павінен мець нагнятальных прылада, усталяванае на задняй частцы корпуса абсталявання, там жа ўсталяваная дзяржальня і перепускной клапан.
2. Алей заліваецца праз верхнюю частку гідрацыліндра, дзе размешчана адпаведная корак.

1. Ніжнюю планку ўстаноўкі наварочваліся на разьбовую частка на пярэдняй частцы станіны, затым яна прыціскаецца фіксуе гайкай.
2. Верхняя мацуецца з дапамогай двух вінтоў і замка.
3. Падчас працы вылучаецца шток, здольны вяртацца назад дзякуючы дзеянню спружыны, размешчанай у гідрацыліндра.
4. Абедзве планкі прылады вырабляюцца ў выглядзе зварной канструкцыі.
5. На папярочных пласцінах зроблены адтуліны, служачыя для ўстаноўкі упораў.
6. Унізе ёсць рэзьбавыя адтуліны для ўсталявальных нітаў, рэгуляваныя па вышыні.

1. Упорам станка з'яўляецца элемент у выглядзе цапфы, ён усталёўваецца ў адтуліны на планках. У сярэдзіне выраблены «ручай» служачы упорам выгнутай трубы.
2. Сегменты, якія забяспечваюць згінанне, вырабляюць з сталёвага дакладнага ліцця.
3. Прывад для ручнога абсталявання - механічны і гідраўлічны, электраінструмента - электрычны.

У профільных труб, дзякуючы іх канструкцыі, сценка тонкая, што дае магчымасць эканоміць метал. Перасек ў яе можа быць прастакутным, у выглядзе квадрата або авала, таму, калі вы робіце чарцяжы трубогиба для профільнай трубы сваімі рукамі, павінны памятаць, што яны некалькі адрозніваюцца ад стандартных.

У дадзеным выпадку ролікі варта падбіраць, зыходзячы з профілю меркаванай трубы, якую неабходна сагнуць, каб не дэфармаваць яе сячэнне.

Робім трубогиб самастойна

з дрэва

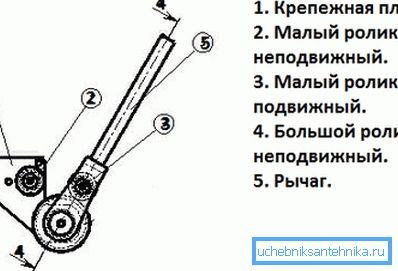

Такі трубогиб для круглай трубы сваімі рукамі з'яўляецца адным з самых простых, так як вам не спатрэбіцца для яго ніякіх асаблівых дэталяў, да прыкладу, гідраўлічнага цыліндру. Трэба будзе вырабіць з дрэва палову акружнасці, радыус якой адпавядае вашаму шаблоне.

Рада: прасачыце, каб труба спакойна змяшчалася паміж упорам і шаблонам.

Дадзены варыянт добра сябе паказаў у працы з трубамі з алюмінія і сталі. Вырабіць шаблон не складзе працы, ды і фінансавых выдаткаў на яго практычна не будзе.

Савет: для розных дыяметраў труб зрабіце розны прыстасаванне.

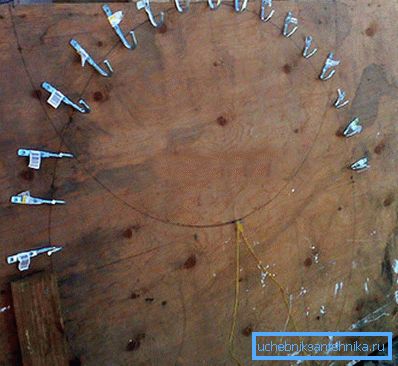

З металічных гаплікаў

Ніжэй прапануецца яшчэ адзін варыянт, які дазваляе без адмысловай працы і фінансавых выдаткаў вырабіць самаробную трубогибную канструкцыю:

1. Падрыхтуйце высокатрывалыя металічныя гаплікі.
2. Ўсталюеце іх на трывалай падставе на адлегласці да 50 мм адзін ад аднаго, але, гэта наўпрост залежыць ад дыяметра вырабы, якое патрабуецца сагнуць.
3. У вас павінен атрымацца паўкола.
4. На адным яго канцы зрабіце зручны для рукі ўпор.

Спосаб можна лічыць універсальным, так як ён дае магчымасць працаваць з рознымі дыяметрамі, ды і цана прыстасаванні нізкая. Для гэтага дастаткова скараціць або павялічыць адлегласць паміж гаплікамі, каб можна было працаваць з трубамі рознай таўшчыні.

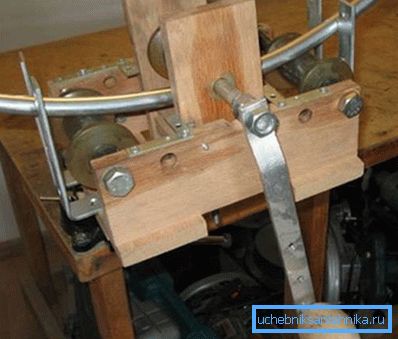

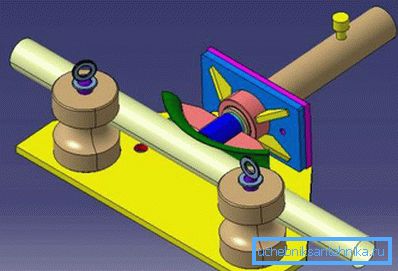

З ролікаў і цыліндру

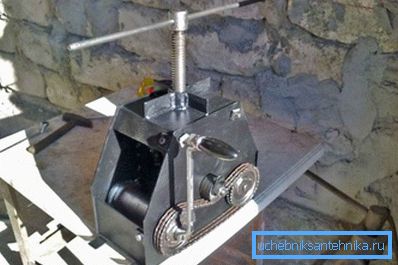

Зараз разгледзім больш складаную канструкцыю - выраб трубогиба для профільнай трубы сваімі рукамі з ролікаў і цыліндру, які здольны сагнуць нарыхтоўку на любы кут, нават на 360 ?. Фактычна вы зробіце ручной трубогиб для профільнай трубы сваімі рукамі аналагічны гідраўлічнаму абсталяванню.

Працэс адбываецца дзякуючы верціцца цыліндр і ролікам для фіксацыі нарыхтоўкі.

Першы дае магчымасць змяняць кут трубы да абранага вамі, таму яму трэба даць магчымасць свабодна рухацца. Ніжэй прапануецца інструкцыя па вырабе канструкцыі.

Вам спатрэбіцца:

1. 2 штукі сталёвых пласціны даўжынёй да 300 мм і таўшчынёй 5-10 мм.

1. 4 штукі сталёвых кутка з паліцамі 50х50 мм.

1. Падрыхтуйце драўляны шаблон з дошак таўшчынёй да 30 мм.

1. Вазьміце сталёвую пласціну і замацуеце яе на яго ніжняй баку.

1. Замацуеце на падставе канструкцыі для трываласці куткі даўжынёй да 300 мм.

1. Прыварыць на верхнюю частку другую сталёвую пласціну.

1. Зрабіце ў ёй адтуліну - дрылём або зваркай, дыяметрам больш дыяметра шрубы, які будзе ў яго ўсталёўвацца. Функцыя ніта - служыць апорай для матэрыялу, які трэба будзе сагнуць.

1. Прымацуеце да верхняй пласціне куткі і накіроўвалыя ролікі, зарыентаваўшы іх ўнутр канструкцыі.

Выраблены вамі трубогиб профільнай трубы сваімі рукамі дасць магчымасць змяняць кут любога профільнага вырабы.

выснову

З гэтага артыкула вы даведаліся, як зрабіць трубогиб сваімі рукамі для стандартнай трубы і профільнай. Было расказана аб трох варыянтах канструкцый, якія можна вырабіць самастойна за невялікія грошы. Выбар кожнага з іх залежыць, перш за ўсё, ад дыяметра нарыхтоўкі і яе колькасці, акрамя таго, не апошнюю ролю адыгрывае ў гэтым і даступнасць зыходных матэрыялаў.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
