Каразійная стойкасць, ўстойлівасць да механічнага ўздзеяння, невялікая вага і прастата зборкі дазваляюць выкарыстоўваць металлопластіковые трубы для мантажу сістэм ацяплення і вадаправода. Перад тым як прыступаць непасрэдна да мантажу не лішнім будзе азнаёміцца ​​з мінімальным наборам камплектуючых, без якіх абыйсціся ніяк нельга.

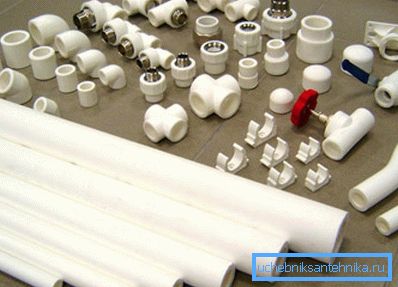

Камплектуючыя для металлопластіковых трубаправода

Трохі пра тэхналогію зборкі

Па-за залежнасці ад таго, выконваецца мантаж вадаправода або сістэмы ацяплення, зборка металлопластіковых труб выконваецца ў такой паслядоўнасці:

  • рэз трубаправода. Трубаправод пастаўляецца ў бухтах, таму без гэтага не абысціся. На гэтым этапе трэба асабліва старанна кантраляваць якасць рэзу, на тарцы не павінна быць задзірын;

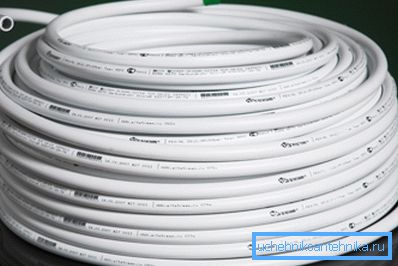

Трубаправод пастаўляецца ў бухтах
  • каліброўка - пасля працы нажніцамі абавязкова трэба аднавіць геаметрыю перасеку, можна гэтую аперацыю сумясціць са здыманнем фаскі;
  • уласна, злучэнне, падыдзе любы з распаўсюджаных фітынгаў, напрыклад, амерыканка.

Чым лепш разрэзаць металлопластіковые трубу

Калі ўзнікае пытанне, чым рэзаць металлопластіковые трубы, то аптымальным варыянтам можна лічыць спецыяльныя нажніцы. Іх ляза дазваляюць атрымаць ідэальнае якасць зрэзу, без задзірын і замято.

Нажніцы для рэзкі трубаправода

Звярніце ўвагу! Калі проста націснуць на ручкі нажніц, то матэрыял можа трохі спляскаеце. Каб гэтага не адбылося трубу трэба круціць падчас рэзкі.

Калі нажніц пад рукой няма, то можна абыйсціся і звычайнай ножовкой. Праўда, у гэтым выпадку якасць рэзу будзе некалькі горш.

Пасля ножовка прыйдзецца апрацаваць краю напільнікам. Агульным патрабаваннем для абодвух варыянтаў можна лічыць перпэндыкулярнасьць плоскасці рэзу падоўжнай восі трубаправода. Нават невялікі перакос можа стаць прычынай разгерметызацыі стыку ў будучыні.

каліброўка трубаправода

Калибратор - найважнейшы інструмент для металлопластіковых труб, які дазваляе аднавіць форму перасеку. Нярэдка пры разразанні трубаправода яго канец трохі дэфармуецца, а аперацыя каліброўкі дазволіць яму стаць круглым.

Вылучыць можна 2 тыпу калибраторов:

  • інструмент, які прызначаны толькі для аднаўлення геаметрыі і развальцовкой;

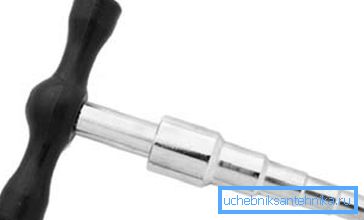

просты калибратор
  • калибратор для металлопластіковых труб, які ў дадатак да гэтых аперацыях дазваляе адразу зняць фаску.

Што тычыцца тэхналогіі каліброўкі, то яна выконваецца ў такой паслядоўнасці:

  • падбіраецца прыдатны дыяметр асадкі і ўстаўляецца ў трубаправод. Калі тарэц дэфармаваны, то для гэтага можа спатрэбіцца высілак;

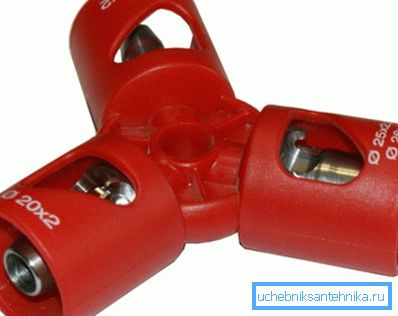

Калибратор з фаскоснимателем
  • пасля гэтага трэба проста пракруціць калибратор, не вымаючы пры гэтым канец трубаправода з яго, лёзы нажоў здымуць фаску пад патрэбным кутом.

мантаж трубаправода

Калі чалавек задумваецца пра тое, як працаваць з металлопластіковых трубамі, больш за ўсё пытанняў узнікае па частцы выбару злучэння.

Спосабаў існуе нямала, кожны з іх валодае сваімі перавагамі:

  • Пуш-фітынгі. Пры гэтым канец трубаправода проста ўстаўляецца да ўпора, для выгоды ў іх нават прадугледжана назіральнае акенца. Недахопам такога тыпу злучэння з'яўляецца досыць высокі кошт, ды і сам стык атрымліваецца неразъемным;

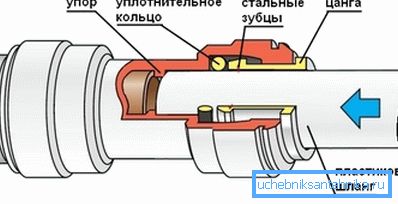

Схема злучэння з дапамогай Пуш-фітынга
  • прэс-фітынгі. Такі спосаб стыкоўкі выкарыстоўваецца пры неабходнасці злучыць металлопластик з металам. Акрамя самога фітынга спатрэбяцца яшчэ і прэс-кляшчы. Герметычнасць стыку дасягаецца за кошт дэфармацыі металу. Такі тып стыку таксама лічыцца неразъемным;
Злучэнне труб з дапамогай прэс фітынга
  • абціскныя фітынгі - найбольш распаўсюджаны варыянт злучэння трубаправода.

Цанговый фітынг - адзін з самых папулярных відаў абціскных фітынгаў, ён забяспечвае і высокую трываласць, і дастатковую герметычнасць злучэння, а пры неабходнасці месца стыку можна лёгка разабраць. Да таго ж такі фітынг можна выкарыстоўваць паўторна.

Прылада такога злучэння выконваецца наступным чынам:

  • на трубу апранаецца прыцемках накладную гайка і абціскны кольца (абціскныя кольцы таксама вядомыя як цанга для металлопластіковых труб);
  • затым яна ўстаўляецца ў фітынг;
  • гайка шчыльна зацягваецца, цанга злёгку дэфармуецца і шчыльна фіксуе канец трубаправода.
Схема цангового фітынга

У параўнанні з астатнімі спосабамі менавіта раздымныя злучэнні карыстаюцца большай папулярнасцю. Пры іх выкарыстанні пытанне, як разабраць металлопластіковые трубы, вырашаецца лёгка.

Звярніце ўвагу! Устаўляючы трубу ў фітынг, нельга прыкладаць занадта вялікі высілак, гэта можа прывесці да пашкоджання гумовых ўшчыльняльнікаў. Для палягчэння працэсу канец трубаправода можна вышмараваць.

Асобна варта згадаць аб паяднанні з дапамогай евроконусов. Канструкцыя дазваляе аднесці яго да катэгорыі раздымных, невялікія адрозненні крыюцца толькі ў прыладзе фітынга. На трубаправод апранаецца гайка і цанга, затым у яго ўстаўляецца евроконус для металлопластіковых труб, і гайка зацягваецца.

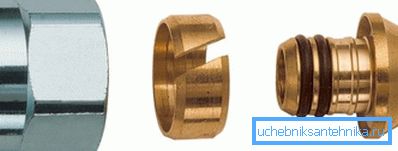

На фота - евроконус

Акрамя гэтага, пры мантажы спатрэбяцца такія фітынгі як траякі, крыжавіны, перахаднікі, якія дазваляюць злучаць розныя дыяметры, калектары (для ацяпляльных сістэм), кутнія фітынгі.

Як сагнуць металлопластіковые трубу

Адным з пераваг металлопластика з'яўляецца яго гнуткасць, дзякуючы гэтаму можна абысціся мінімальным лікам фітынгаў. Напрыклад, замест ўстаноўкі вуглавога фітынга, можна проста злёгку сагнуць сам трубаправод. Пры вырабе такога элемента як змеявік з металлопластіковых трубы таксама не абысціся без згінання.

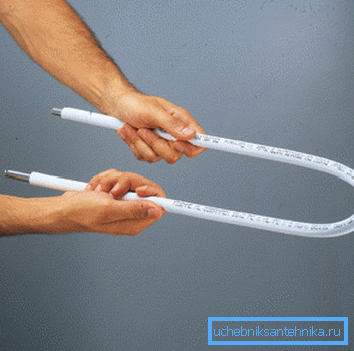

На фота - выгіб трубаправода з выкарыстаннем ўнутранай апраўкі

Галоўнай праблемай пры дэфармацыі трубаправода з'яўляецца тое, што ён можа проста зломішся. Гэта значыць яго сценкі сыдуцца ў месцы выгібу, што зробіць немагчымай нармальную цыркуляцыю цепланосбіта.

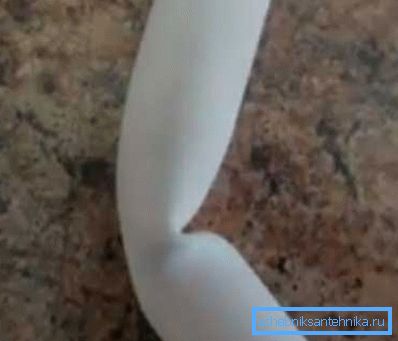

Наступствы няўдалага згінання

Вырашыць гэтую праблему можна двума шляхамі:

  • з дапамогай трубогиба;
  • сагнуць трубаправод сваімі рукамі. У гэтым выпадку давядзецца запоўніць ўнутрана прастору трубы, для прадухілення залому.

Пры ручным выгіне трубу можна запоўніць пяском або соллю. Гэта можа замяніць апраўку. Пасля запаўнення і заклейвання адтуліны на канцах, можна спакойна гнуць трубаправод.

Замест сыпкіх матэрыялаў падыдзе і спружына для металлопластіковых труб. Яе дыяметр павінен быць толькі трохі менш, ўнутранага дыяметра самой трубы.

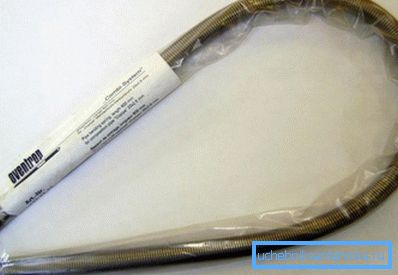

Изгибная спружына

Што тычыцца трубогибов, то іх можна класіфікаваць па метадзе выгібу:

  • дорновые - усярэдзіне трубаправода рухаецца цвёрды элемент;
  • сегментныя - пры гэтым выгіб вырабляецца з дапамогай набору чаравікаў пад розныя дыяметры і радыусы выгібу.

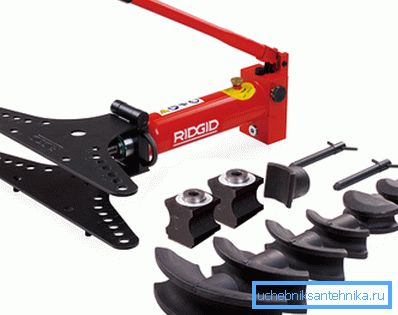

Трубогиб з наборам чаравікаў

Інструкцыя па згінанню трубы ў гэтым выпадку простая - дастаткова проста прыкласці намаганне да рычага трубогиба. Труба шчыльна прыціскаецца да чаравіка і дэфармуецца.

Звярніце ўвагу! Для любога тыпаразмеру існуе мінімальны радыус выгібу. Яго можна вызначыць па формуле 5 • D, дзе D - дыяметр трубаправода.

Калектары для металлопластіковых трубаправода

Калектар неабходны ў выпадку, калі ацяпленне ў кватэры арганізавана па прамянёвай схеме. У такім выпадку ў калектар падаецца і гарачы і астылы цепланосбіт, а ўжо ад яго ідзе разводка да радыятараў ацяпляльнай сістэмы (асобны які падае і адводзіць трубаправод для кожнага радыятара).

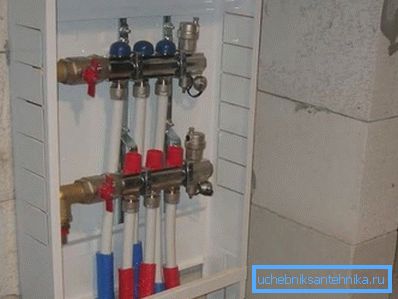

калектар

Па вялікім рахунку грабянец (або калектар для металлопластіковых труб) - гэта труба з прывараны да яе выхадамі. Калі бюджэт дазваляе, то калектары можна абсталяваць такімі элементамі як термоголовки і расходомера.

У выпадку максімальнага аснашчэння спатрэбіцца:

  • на пададзеную грабянец ўсталяваць расходомера. Дзякуючы гэтаму можна ў любы момант змяніць аб'ём цепланосбіта, які паступае да кожнага радыятару паасобку;
  • на калектар з «обратку» ўсталёўваюцца термоголовки. Датчыкі пастаянна адсочваюць тэмпературу астылага цепланосбіта і могуць павялічваць альбо памяншаць велічыню праходу. За кошт гэтага, напрыклад, пры пахаладанні велічыня праходу павялічваецца, адпаведна расце і струмень цепланосбіта праз радыятар.

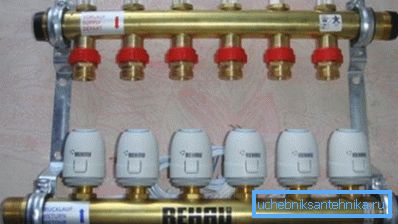

Калектары аснашчаны расходомер і термоголовками

Кошт такой сістэмы можа нашмат перавысіць 10000 руб, таму можна абыйсціся больш сціплым варыянтам. У такім выпадку на грабянцы пакідаюцца заглушкі для таго, каб у будучыні дааснасціць калектар тэрмарэгулятарамі небудзь расходомер.

падвядзенне вынікаў

Мантаж металлопластіковых трубаправода - нескладаная задача. Але для гэтага спатрэбіцца набор дадатковых інструментаў і фітынгаў для забеспячэння герметычнага і трывалага злучэння труб. Інфармацыя ў гэтым артыкуле дазволіць скласці агульнае ўражанне пра тое, што спатрэбіцца для кладкі трубаправода.

На відэа ў гэтым артыкуле паказаны прыклад злучэння металлопластіковых труб.
