Камплектуючыя для поліпрапіленавых труб і прылады для іх

Які інструмент для поліпрапіленавых труб неабходны для мантажу вадаправода або сістэмы ацяплення? Якія фітынгі і запорная арматура выкарыстоўваюцца ў розных выпадках? Як ажыццяўляецца сам мантаж? Паспрабуем адказаць на гэтыя пытанні.

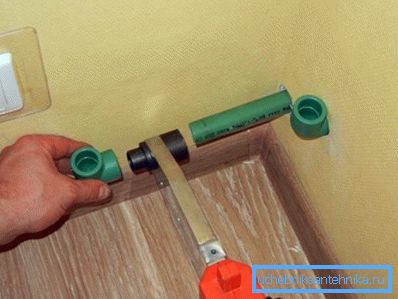

Мантаж поліпрапіленавага вадаправода.

тэхналогія мантажу

Пачнем з кароткага апісання тэхналогіі мантажных работ і асаблівасцяў матэрыялу.

Яно неабходна для таго, каб зразумець функцыю таго ці іншага прыстасавання.

  1. Трубы для вады - поліпрапіленавыя і любыя іншыя часцяком маюць патрэбу ў падганянні памеру. Пры гэтым тарцы адрэзанага патрубка павінны быць арыентаваны строга перпендыкулярна да яго падоўжнай восі і пазбаўленыя задзірын.

Савет: пажадана папярэдне зняць з тарца вонкавую фаску. Тым самым мы паменшым верагоднасць задзіраку пры зборцы злучэння.

  1. Затым адрэзаная па месцы труба і муфтовый фітынг для яе аплаўляюцца на нізкатэмпературнага паяльніку, разагрэтым да 240-260 градусаў. Насадка адпаведнага памеру дазваляе адначасова грэць абедзве злучаныя дэталі.
  2. Пасля таго, як паверхні аплавілася, застаецца толькі сумясціць іх і зафіксаваць на некаторы час, неабходнае для застывання пластыка. Працягласць разагрэву, фіксацыі дэталяў і іх поўнага астывання залежыць ад дыяметра.
Дыяметр, мм Нагрэў, сек Фіксацыя, сек Астуджэнне, мін
20 6 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4
63 24 8 6
75 30 10 8
90 40 11 8
110 50 12 8

Пры выкананні мантажных работ сваімі рукамі трэба ўлічваць шэраг тонкасцяў.

  • Поліпрапілен - матэрыял з даволі высокім каэфіцыентам тэмпературнага пашырэння. Прасцей кажучы, на гарачай вадзе і апале трубы будуць прыкметна даўжэць пры нагрэве. Для таго, каб пры падаўжэнні яны не правісае, доўгія трубаправоды забяспечваюцца кампенсатарамі - колцавымі або П-вобразнымі выгібамі.

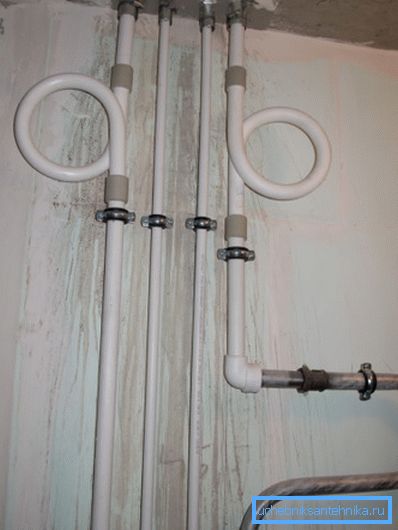

Колцавыя кампенсатары на стояках ГВС.
  • Для гарачай вады і ацяплення пераважны армаваны поліпрапілен: армаванне павялічвае трываласць трубаправода на парыў і прыкметна памяншае падаўжэнне пры нагрэве. У якасці армавання выкарыстоўваецца сечанае шкловалакно (фібра) і алюмініевая фальга.
  • Армаванне алюмініем мае патрэбу ў папярэдняй зачыстцы ў поле зваркі. Інструкцыя звязана з тым, што кантактуе з вадой алюміній паступова руйнуецца дзякуючы працякалым паміж ім і іншымі металічнымі элементамі контуру электрахімічным працэсам; разбурэнне фальгі выкліча расслаенне трубы з катастрафічным падзеннем яе трываласці.

А зараз давайце пазнаёмімся з інструментамі і камплектуючымі, якія могуць спатрэбіцца мантажніку на розных стадыях работ.

камплектуючыя

прылада фітынгаў

Фітынгі для злучэння труб, яны ж - фасонина для поліпрапіленавых труб не маюць канкурэнтаў па таннасці дзякуючы прастаце сваёй прылады. У сутнасці, гэта проста фігурны кавалак пластыка з адным ці некалькімі раструбамі. Металічныя ўстаўкі неабходныя толькі для спалучэння трубаправода з разьбой.

Звярніце ўвагу! Поліпрапіленавая запорная арматура ўяўляе сабой звычайныя шаравыя вентыля і дроселі, сабраныя ў суцэльным пластыкавым корпусе і ўсталёўваюцца з дапамогай усё той жа нізкатэмпературнай зваркі. Дзякуючы таннасці палімераў іх кошт некалькі ніжэй, чым у суцэльнаметалічных аналагаў.

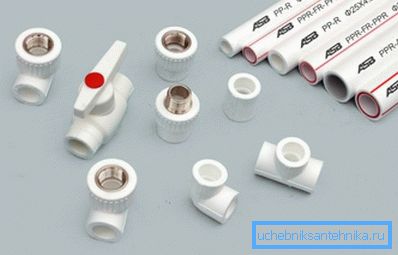

Некалькі тыпаў фітынгаў.

Некаторыя фасонныя часткі для поліпрапіленавых труб варта згадаць асобна.

амерыканка

Амерыканка для поліпрапіленавых труб - фітынг, які дазваляе зрабіць злучэнне з сантэхнічным прыборам легкоразборным. Ўяўляе сабой, як правіла, муфту або куток з латуневай (часам храмаванай) устаўкай, у якую ўваходзяць у прыцемках накладную гайку.

Часцей за ўсё амерыканка выкарыстоўваецца ў сістэмах ацяплення. Яна з'яўляецца функцыянальным аналагам згону на падводцы перад радыятарам або канвектарам: для дэмантажу ацяпляльных прыбораў дастаткова толькі адкруціць дзве прыцемках накладную гайкі. Герметычнасць злучэння забяспечваецца гумавай, сіліконавай, паронитовой або фторопластовой пракладкай.

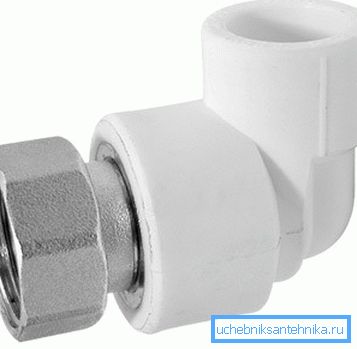

Кутняя амерыканка.

Евроконус

Евроконус для поліпрапіленавых труб - яшчэ адзін фітынг для выканання раздымных злучэнняў паміж полипропиленом і металічнай часткай трубаправода. Варыянты выканання могуць даволі моцна адрознівацца паміж сабой: пад евроконусом разумеюць і поліпрапіленавыя выраб пад зварку, і металічны абціскны фітынг з разрезным кольцам.

Ключавая агульная асаблівасць - выкарыстанне злучэння з прыцемках накладную гайкай і канічнай формай паверхні, заціскаюць кальцавую пракладку.

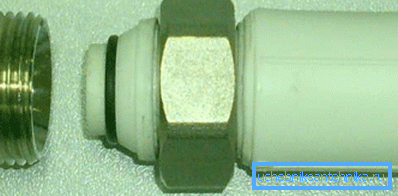

Евроконус пад зварку.

калектар

Калектар для поліпрапіленавых труб выкарыстоўваецца ў тых выпадках, калі вада ці цепланосбіт разводзяцца да сантэхнічным або ацяпляльных прыбораў не паслядоўна, а незалежна. Тым самым у выпадку водазабеспячэння можна пазбегнуць падзення напору на адным прыборы пры выкарыстанні другого.Для ацяплення жа коллекторная (прамянёвая) разводка забяспечвае незалежную рэгуліроўку батарэй або сектараў вадзянога цёплага падлогі.

Калектар можа быць суцэльнаметалічным, цалкам поліпрапіленавыя (пад зварку) і палімерным з латуневыя ўстаўкамі для падлучэння запорной арматуры на разьбой. Часам запорная арматура бывае убудаванай у коллектор.Для далучэння да яго трубаправодаў нярэдка выкарыстоўваюцца апісаныя вышэй віды раздымных фітынгаў.

Альтэрнатыўнае назва - грабянец для поліпрапіленавых труб.

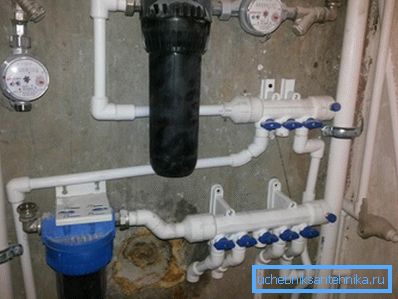

Поліпрапіленавая грабянец з убудаванымі вентылямі.

кампенсатар

Найпростыя кампенсатары намі ўжо згадваліся: яны ўяўляюць сабой віток або выгін трубаправода. Аднак найпростае рашэнне не заўсёды будзе адназначна лепшым: пры схаванай пракладцы такой кампенсатар выкарыстоўваць куды больш праблематычна, ды і пры адкрытай знешні выгляд атрыманай канструкцыі будзе, скажам так, на аматара.

Сильфонные кампенсатары для поліпрапіленавых труб ўяўляюць сабой, спрошчана кажучы, участак гафрыраванай трубы з нержавеючай сталі. Нярэдка гофра абараняецца ссоўным экранам, якія прадухіляюць яе выпадковае пашкоджанне.

Галоўны недахоп сильфонов на фоне П-вобразнай зборкі або кольцы - недарэчна вялікі кошт. Скажам, пры дыяметры 20 мм сильфонный кампенсатар абыйдзецца ў 2,5 - 3 тысячы рублёў, пры дыяметры 40 мм - ужо ў 5 - 7 тысяч.

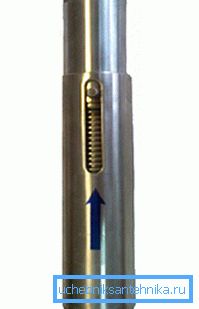

Сильфонный кампенсатар на разьбой, абсталяваны ахоўным экранам.

інструменты

паяльнік

Ён уяўляе сабой награвальны элемент са зменай асадкамі на некалькі дыяметраў. Тыповая электрычная магутнасць - ад 600 да 2000 ват; кошт вар'іруецца ад 800 рублёў для прылад пачатковага ўзроўню да 20000 і больш для імпартнай тэхнікі, арыентаванай на прафесіяналаў.

Карыснымі опцыямі з'яўляюцца тэфлонавым пакрыццём плоскага награвальнага элемента, якое дазваляе выкарыстоўваць яго для стыковой зваркі поліэтыленавых трубаправодаў невялікага дыяметра, і магчымасць рэгулявання тэмпературы.

Даведка: поліэтылен - больш лёгкаплаўкага у параўнанні з полипропиленом палімер. Ён зварваецца пасля разагрэву да 200 - 220 градусаў.

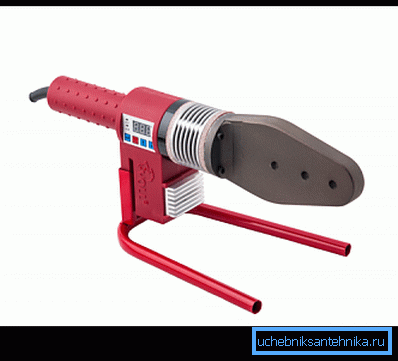

Паяльнік з тэфлонавым пакрыццём награвальнага элемента.

Торцеватель

Торцеватель для поліпрапіленавых труб - інструмент, прызначаны для выдалення алюмініевай фальгі, улепленай паміж двума пластамі поліпрапілена. Ён уяўляе сабой металічную муфту з адным ці двума кантавымі нажамі, якія пры проворота выразаюць фальгу на глыбіню 2-3 мм. Пры зварцы выраз запаўняецца расплавам палімера; тым самым прадухіляецца кантакт металу з вадой.

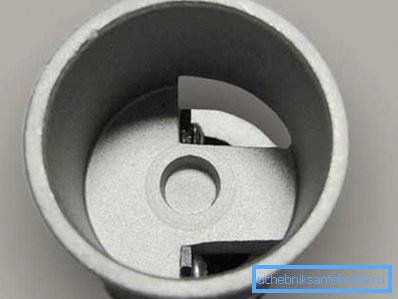

Нажы торцевателя.

Шейвер

Шейвер для поліпрапіленавых труб адрозніваецца ад торцевателя толькі тым, што нажы ў ім размешчаны не ў тарцы апраўкі, а па баках. Ён выдаляе пласт фальгі звонку трубы. І торцеватели, і Шейвера прадаюцца як для ручной зачысткі, так і з магчымасцю ўстаноўкі ў патрон дрылі.

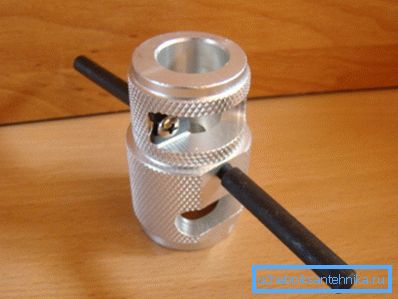

На фота - ручной Шейвер на два дыяметра.

заключэнне

Спадзяемся, што наш кароткі экскурс у азы мантажа поліпрапілена будзе карысным чытачу. Як звычайна, дадатковую тэматычную інфармацыю можна запазычыць з відэа ў гэтым артыкуле. Поспехаў!
