Каналізацыйная рэвізія: асаблівасці ўстаноўкі

Для нармальнага функцыянавання каналізацыйнай сістэмы неабходна правільна яе спраектаваць і пабудаваць. Акрамя асноўных элементаў - труб - выкарыстоўваецца мноства дапаможных дэталяў. Адной з іх з'яўляецца каналізацыйная рэвізія. Нягледзячы на ​​ўяўную нязначнасць, яна гуляе ці ледзь не самую важную і адказную ролю.

Неабходнасць устаноўкі рэвізіі

Каналізацыя - досыць складаная інжынерная сетку, якая можа прычыняць мноства розных праблем у працэсе эксплуатацыі. Часцей за ўсё непрыемнасці ўзнікаюць у выпадку, калі каналізацыйная сістэма адводу выкарыстанай вады сабрана няправільна (асабліва калі яе сваімі рукамі мантуюць нявопытныя майстры). Таксама часта дапускаюцца памылкі ў эксплуатацыі, цана выпраўлення якіх дасягае кошту новай сістэмы.

Асноўнай праблемай у большасці выпадкаў з'яўляюцца засоры, то ёсць непраходнасць каналізацыйных труб з прычыны вялікай колькасці рознага смецця. Выдаліць яго нескладана, пытанне складаецца ў тым, як дабрацца да патрэбнага адрэзка ўнутры зліўны сістэмы, бо яна ў большасці выпадкаў мае разгалінаваную сістэму і немалую працягласць.

Для вырашэння пералічаных вышэй праблем і ўжываецца рэвізія на каналізацыйнай трубе.

асаблівасці канструкцыі

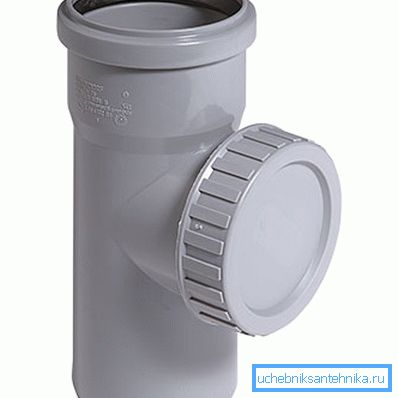

Знешні выгляд дэталі

Рэвізія каналізацыі ўяўляе сабой спецыяльную фасонную дэталь, выкананую ў выглядзе траяка, у якога бакавое адгалінаванне закрыта адмысловым вечкам.

Раней, калі асноўным матэрыялам для вырабу каналізацыйных труб быў чыгун, гэтая дэталь мела больш складаную форму:

1. Прамавугольнае адтуліну ў трубе зачынялася спецыяльнай чыгуннай вечкам, якая фіксавалася на месцы з дапамогай чатырох масіўных нітаў.
2. Герметычнасць забяспечвалася гумовай пракладкай, якая зачыняе ўсе выходную адтуліну.
3. Зацягванне нітаў вечка пасля агляду труб або ліквідацыі каналізацыйнага засора выраблялася асаблівым чынам - крыж-накрыж. У адваротным выпадку дамагчыся патрэбнай ступені герметычнасці было праблематычна.

Звярніце ўвагу! У цяперашні час чыгунныя трубы практычна выйшлі з ужытку, саступіўшы сваё месца ПВХ-вырабам, якія валодаюць мноствам пераваг. Адпаведна памянялася і канструкцыя выкарыстоўваецца рэвізіі.

Асаблівасці сучаснай фасоннай дэталі:

• у адрозненне ад чыгуну выкарыстоўваецца пластык;
• змянілася форма.

У цяперашні час адтуліну стала круглым з-за асаблівасцяў адліўкі вырабы. Акрамя таго, вечка мацуецца ня на нітах, а з дапамогай звычайнай разьбы. Гэта спрашчае абслугоўванне каналізацыйнай сістэмы і забяспечвае належны ўзровень герметычнасці.

разнавіднасці канструкцыі

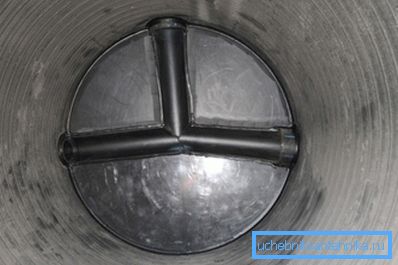

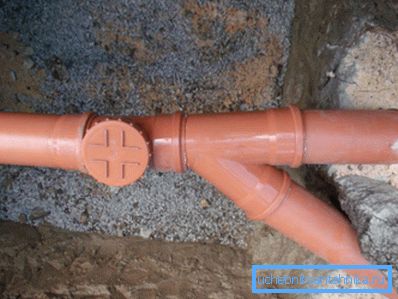

Для мантажу ўнутранай каналізацыі выкарыстоўваюцца поліпрапіленавыя рэвізіі, афарбаваныя ў характэрны шэры колер. Дэталі, прызначаныя для мантажу па-за памяшканняў, маюць карычневую афарбоўку. Аднак, у апошнім выпадку (для абслугоўвання магістральных каналізацыйных каналаў) уладкоўваюцца спецыяльныя назіральныя калодзежы.

Таму дэталь мае ўсяго дзве разнавіднасці:

• дыяметрам 110 мм;
• дыяметрам 50 мм.

Для асабліва скурпулёзных прывядзем усе тэхнічныя характарыстыкі.

Працэдура мантажу гэтага элемента не адрозніваецца ад працэсу злучэння ўсіх астатніх дэталяў. Галоўнае - правільна выбраць месца ўстаноўкі.

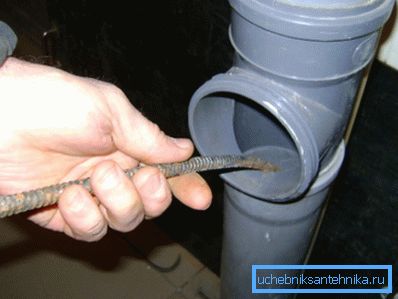

Асноўнае прызначэнне рэвізіі - кантроль стану каналізацыйнай сістэмы і, пры неабходнасці, яе ачыстка. Таму важна забяспечыць зручны доступ да вузла, бо часам для прамывання труб выкарыстоўваюцца вялікія і грувасткія прылады.

Ўсталёўваць гэтыя элементы можна як на гарызантальных, так і на вертыкальных трубах. Трэба толькі дамагчыся патрэбнай ступені герметычнасці ўсіх стыкаў.

Пералічым асноўныя перавагі поліпрапіленавай рэвізіі:

• здольная вытрымліваць высокую тэмпературу каналізацыйных сцёкаў (да + 95 градусаў Цэльсія);
• мае гладкае ўнутранае прастору, што дазваляе пазбягаць засоров пры праходжанні сцёкавых вод;
• не патрабуе афарбоўвання або прымянення іншых противокоррозийных мер;
• мае працяглы тэрмін службы - больш за 50 гадоў;
• вытрымлівае вялікія нагрузкі і не руйнуецца пад уздзеяннем нізкіх тэмператур навакольнага паветра;
• добра пераносіць уздзеянне розных хімічных рэчываў.

Звярніце ўвагу! Ўстаноўка рэвізій - не капрыз, а неабходнасць. Эканомія на набыцці і ўсталёўцы гэтых дэталяў у каналізацыйную сістэму можа прывесці да поўнай непрацаздольнасці яе ў будучыні, што запатрабуе немалых выдаткаў на выпраўленне сітуацыі.

Асаблівасці ўстаноўкі рэвізій

тэхналагічныя патрабаванні

Інструкцыя па праектаванні і мантажы каналізацыйных сістэм (БНіП 2.04.01-85) патрабуе абавязковай ўстаноўкі гэтага фасоннага элемента ў наступных выпадках:

• пры кожным павароце сцёкавых трубаправода на кут 45 і больш градусаў;
• у падставе кожнай вертыкальнай трубы;
• пры злучэнні двух каналізацыйных труб у адну;
• на прамым трубаправодзе дыяметрам да 100 мм - кожныя 15 метраў, больш за 100 мм - кожныя 30 метраў;
• на пастцы, мантаванай ў канцы каналізацыйнай сістэмы прыватнага дома.

Памятаеце, што пры схаванай пракладцы трубаправода для доступу да рэвізіі варта ўладкоўваць назіральнай калодзеж з люкам памерамі не менш 30х40 см.

Што тычыцца ўнутранай каналізацыі, то тут патрабаванні наступныя:

• цэнтральныя стаякі - на першым і апошнім паверсе ў выпадку адсутнасці дадатковых адгалінаванняў;
• цэнтральныя стаякі з траякамі - на кожным паверсе;
• на трубах, да якіх падключана 3 і больш сантэхнічных прылады - у пачатку ўчастка;
• на паваротах - калі адрэзак трубы не можа быць прачышчаючы праз іншае адтуліну.

працэс мантажу

Ўстаноўка рэвізіі ў каналізацыйную сістэму не выклікае цяжкасцяў:

• ачысціце раструб і гладкі канец трубы ад пылу і смецця;
• праверце, ці маецца ў раструбе ўстаноўленае там гумовае ўшчыльняльнае кальцо, якое неабходна для забеспячэння герметычнасці сістэмы;
• вышмаруйце гладкі канец трубы герметыкам і ўстаўце яго ў раструб рэвізіі да ўпора;

• адзначце на трубе месца, дзе будзе знаходзіцца зрэз раструба;
• выцягнеце трубу назад на адлегласць каля 1 сантыметры.

Мантаж скончаны.

выснову

Разабраўшыся, што такое рэвізія ў каналізацыі і для чаго яна патрэбна, у вас не ўзнікне сумненняў у неабходнасці ўстаноўкі гэтага элемента ў сістэму. Больш падрабязна пра мантаж каналізацыйных сістэм можна даведацца з відэа ў гэтым артыкуле.
