Каналізацыйны трайнік: асноўныя разнавіднасці і спосабы

Не сакрэт, што сістэма адвядзення сцёкавых вод складаецца не толькі з труб, але і з фітынгаў, такіх напрыклад, як траякі для каналізацыйных труб. Шырокі асартымент розных фітынгаў мае сваё прызначэння і пры неабходнасці выкарыстоўваецца для развядзення асноўнага трубаправода на некалькі напрамкаў, для змены кірунку трубы і г.д.

Зрэшты, у гэтым артыкуле мы падрабязна разгледзім, што сабой уяўляюць каналізацыйныя пластыкавыя траякі, і як яны ўжываюцца пры будаўніцтве бытавых сістэм адвядзення сцёкавых вод.

На фота - асноўныя разнавіднасці палімерных траякоў

Прастата зборкі дзякуючы прымяненню спецыяльных злучальных элементаў

Каналізацыі, пабудаваныя з ужываннем ПВХ труб і злучальных элементаў, характарызуюцца шэрагам пераваг, сярод якіх:

  • даступны кошт;
  • малы вага;
  • абсалютная ўстойлівасць да карозіі;
  • працяглы эксплуатацыйны рэсурс без неабходнасці ў рэгулярных чыстках;
  • прастата правядзення мантажных работ.

Гаворачы пра сучасную пластыкавай сістэме адвядзення сцёкаў, хацелася б асабліва адзначыць такую ​​якасць як прастата мантажу. Мантаж сапраўды просты і гэта становіцца магчымым дзякуючы прымяненню спецыяльных злучальных элементаў - фітынгаў.

асноўныя разнавіднасці

Пры будаўніцтве бытавых каналізацыйных сістэм прымяняюцца тры асноўныя разнавіднасці злучальных траяка, якія адрозніваюцца канфігурацыяй і прызначаюцца для выканання тых ці іншых спецыфічных функцый.

Схема злучальнага элемента з адводам на 87 °
  • Каналізацыйныя траякі на 87 ° або 90 ° - асноўным прызначэннем гэтай дэталі з'яўляецца далучэнне слаба стояка да гарызантальных участках трубаправода.
Схема траяка з адводам на 45 °
  • Каналізацыйныя траякі на 45 ° - гэтыя злучальныя элементы прымяняюцца для крапяжу пластыкавых труб пры будаўніцтве большасці гарызантальных адгалінаванняў.
Агульны выгляд і схема палімернай рэвізіі
  • Рэвізіі ўяўляюць сабой муфту з перпендыкулярна размешчаным адводам, які зачынены здымнай вечкам. Па меры эксплуатацыі сістэмы, вечка можа быць знята для таго каб правесці інспекцыю ступені засмечвання або для таго каб правесці ачыстку засора.

Пералічаных разнавіднасцяў цалкам дастаткова для фармавання паўнавартаснай бытавой сістэмы адвядзення сцёкаў. Але для таго каб разлічваць на поспех у мантажы, трэба ўлічыць тыпапамеры гэтых злучальных элементаў і іх адпаведнасць тыпаразмерах труб.

Траякі, у адпаведнасці з дыяметрам трубнага злучэнні, могуць мець наступныя тыпапамеры папярочнага перасеку: 110 мм, 160 мм, 200 мм, 250 мм і 315 мм. Для патрэб будаўніцтва сістэм прамысловага прызначэння з большай прапускной здольнасцю вырабляюцца злучальныя элементы з дыяметрам перасеку 400 мм і 500 мм.

Акрамя таго, памеры каналізацыйнага траяка 110 мм і іншых мадыфікацый могуць быць аднолькавыя не па ўсіх напрамках. Да прыкладу, перасеку труб гарызантальнага напрамкі могуць быць аднолькавымі, тады як вертыкальны або Дыяганальны адвод можа мець меншы або большы дыяметр.

канструкцыйныя асаблівасці

Незалежна ад тыпаразмераў і канфігурацыі, канструкцыя палімернага траяка простая. Выхадныя частка вырабы выраблена ў выглядзе звычайнай трубы з завальцованными бакамі. Двое ўваходных часткі, напрыклад 50 на 50 мм, абсталёўваюцца адмысловымі раструбамі, у якія ўваходзяць канцы падыходных па дыяметры труб.

Для максімальнай шчыльнасці, герметычнасці і надзейнасці злучэння, раструбы маюць спецыяльныя гумовыя кальца-ўшчыльняльнікі. Згодна з заявамі вытворцаў поливинилхлоридных труб і спадарожных аксесуараў правільна зманціраванае злучэнне служыць не менш за 20 гадоў без неабходнасці правядзення замены ўшчыльняльніка.

Правілы правядзення мантажных работ

На фота - ПФХ элементы, сабраныя ў адзіную сістэму

Інструкцыя правядзення мантажных работ з прымяненнем пластыкавых тройниковых злучэнняў характарызуецца прастатой рэалізацыі і цалкам можа быць выканана сваімі рукамі.

Мантаж трубаправода будзе выкананы паспяхова, калі прытрымлівацца наступных рэкамендацый:

  • Пры пабудове гарызантальных разводак ўжываем выключна траякі з 45-градусным адводам.

Важна: Калі пры пабудове гарызантальных разводак ўжываць траякі з перпендыкулярным злучэннем істотна павышаецца верагоднасць частых засоров каналізацыйнай сістэмы пры наступнай эксплуатацыі.

  • Канцы, абсталяваныя раструбам, павінны быць накіраванымі да пачатковай больш высокім пункце сеткі. Такім чынам, раструб павінен выконваць функцыю ўваходу ў злучальны элемент, тады як трубны канец павінен быць выхадам.
  • Гумовыя кальца-ўшчыльняльнікі нельга падрэзаць ці ўвогуле выдаляць. Ўшчыльняльнік спецыяльна ўстаўляецца для таго каб злучэнне было максімальна шчыльным і герметычным, таму не варта здзіўляцца таму што пры мантажы прыходзіцца прыкладаць пэўныя высілкі.

Савет: Для таго каб спрасціць задачу, досыць перад мантажом вышмараваць ўнутраную паверхню злучаных элементаў мыльным растворам. У гэтым выпадку трубы нашмат прасцей ўвойдуць у раструб, і неабходная шчыльнасць злучэння будзе дасягнута.

  • Ўчасткі злучэння элементаў разводкі з дыяметрам больш чым 50х32 мм мэтазгодна, а ў некаторых выпадках неабходна, мацаваць да якая прымыкае паверхні з дапамогай хамутоў трымальнікаў-кранштэйнаў.
  • Ўстаноўка рэвізій павінна праводзіцца на участках трубаправода са свабодным доступам. Як правіла, усярэдзіне прыватнага дома такія элементы наогул не прымяняюцца або ўстанаўлiваюцца ў абмежаванай колькасці.

Мадыфікацыі з іншых матэрыялаў

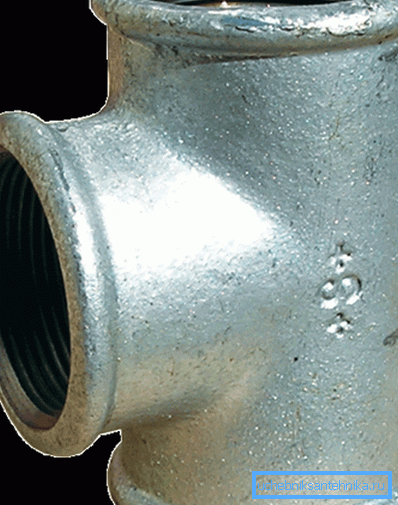

На фота - фітынг сантэхнічны чыгунны ацынкаваны

У цяперашні час, акрамя якія атрымалі шырокае распаўсюджванне палімерных сістэм вырабляюцца металічныя, керамічныя і нават асбестацэментныя каналізацыі.

Зразумела, пры злучэнні труб, вырабленых з такіх матэрыялаў, прымяняюцца адпаведныя злучальныя элементы. Напрыклад, для труб, вырабленых з чыгуну, прымяняецца чыгунны трайнік, выраблены ў адпаведнасці і з патрабаваннямі ДАСТ 6942.14-69.

Злучальныя элементы такога тыпу могуць быць выраблены для злучэння разьбовага, раструбного і безраструбного тыпу. Керамічныя асбестацэментныя і бетонныя аналагі вырабляюцца толькі з улікам раструбного злучэння.

выснову

Цяпер вы ведаеце, што сабой уяўляе пластыкавы сантэхнічны трайнік з памерамі 110 на 110 на 110 мм або яго чыгунны аналаг з памерамі 100х100х50 мм. Акрамя таго, мы высветлілі, як вырабляецца мантаж найбольш запатрабаваных злучальных элементаў з полівінілхларыду.

Больш карыснай інфармацыі можна атрымаць, паглядзеўшы відэа ў гэтым артыкуле.
