Перахаднікі для труб: як аформіць злучэнне трубаправодаў

27-05-2018
Інструменты

Перахаднікі для труб каналізацыі, водазабеспячэння, ацяплення і г.д. з'яўляюцца тымі элементамі, без якіх пракладка камунікацый будзе немагчымай у прынцыпе. Пералік задач, якія вырашаюцца з дапамогай такіх вырабаў, практычна бязмежны, і таму ніжэй мы прывядзём толькі найболей важную інфармацыю па гэтай тэме.

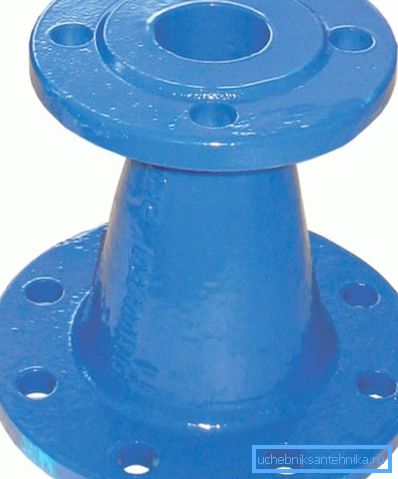

Для стыкоўкі адрэзкаў трубаправода часта трэба ўжываць адмысловыя дэталі

асноўныя разнавіднасці

Для пачатку нам неабходна разабрацца з тонкасцямі тэрміналогіі.

Як правіла, любую дэталь, якая ужывуцца для злучэння двух або больш участкаў трубаправода, альбо жа для падлучэння запорной арматуры, называюць фітынгам. Пры гэтым тэрмінам «перахаднік» звычайна называюць толькі тыя фітынгі, якія дазваляюць стыкаваць трубы рознага дыяметра.

Так што выснову можна зрабіць даволі просты: усё перахаднікі ставяцца да групы фітынгаў, але не ўсякі фітынг можна назваць перахадніком.

Звярніце ўвагу! На самай справе такая дакладнасць характэрная толькі для прафесійнай літаратуры. На практыцы памыляюцца ў выкарыстанні гэтых паняццяў нават спецыялісты, таму, напрыклад, купляючы ў краме сантэхнічныя трубы і перахаднікі, трэба абавязкова ўдакладняць, што менавіта вы маеце на ўвазе.

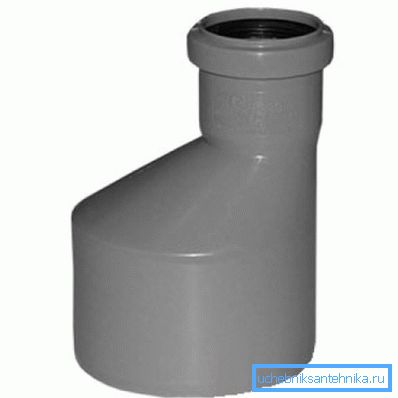

каналізацыйная рэдукцыя

Перахаднікі для каналізацыйных труб, для сістэм вадаправода і г.д. могуць мець розную канфігурацыю. У табліцы ніжэй мы прывядзем прыклады найбольш часта выкарыстоўваюцца тыпаў такіх вырабаў:

тып перахадніка сфера прымянення
муфта Ўжываецца для злучэння участкаў трубаправода без змены кірунку, а таксама для нарошчвання даўжыні трубы. Закліканая забяспечыць максімальную герметычнасць стыку.

Муфты, якія выкарыстоўваюцца для памяншэння дыяметра, часта называюць рэдукцыя.

Т-вобразны злучальнік (трайнік) Мантуецца для адвядзення ад асноўнай магістралі ўчастка з меншым дыяметрам або для разгалінавання трубаправода на два рукавы.
калена Выкарыстоўваецца для фарміравання паваротаў пад розным вуглом. Пры гэтым калена пад розны дыяметр сустракаюцца даволі рэдка: звычайна такі мантаж не практыкуюць ўвазе рызыкі нераўнамернага размеркавання напору.
крыжавіна Мае чатыры выхаду, якія могуць быць размешчаны як перпендыкулярна, так і пад рознымі кутамі. Ўжываецца для фарміравання трубавай разводкі.

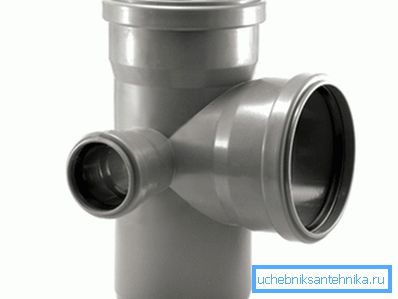

Фота крыжавіны з адводамі рознага дыяметра

Натуральна, гэта толькі самае агульнае апісанне. У продажы можна знайсці і іншыя перахаднікі на пластыкавыя трубы, і фітынгі для металічных камунікацый, але яны будуць выконваць прыкладна тыя ж функцыі.

Асаблівасці падбору і мантажу

для металу

Пры зборцы металічных трубаправодаў для водазабеспячэння і водаадвядзення часцей за ўсё выкарыстоўваюцца менавіта металічныя фітынгі. Звычайна яны вырабляюцца з сталі (для чыгунных сістэм - з чыгуну), а для паляпшэння супрацькаразійнымі уласцівасцяў пакрываюцца каляровымі металамі (храмаванне, никелирование). Таксама папулярныя перахаднікі з тэхналагічных сплаваў, да якіх у першую чаргу ставяцца бронза і латунь.

Муфта пад капілярную пайку

Звярніце ўвагу! Бронзавыя і латуневыя вырабы служаць даўжэй, але і кошт у іх вышэй, чым у сталёвых з рознымі ахоўнымі пакрыццямі.

Па канфігурацыі вылучаюць такія вырабы:

  • Мадэлі для зваркі або пайкі. Зварныя разнавіднасці звычайна мацуюцца ўсутыч, а вось прызначаныя для злучэння паяльнікам часцей за ўсё абсталююцца раструбамі на канцах, прызначанымі для ўстановы адрэзкаў трубы.
  • Перахаднікі з эластычнымі манжэтамі. Выкарыстоўваюцца пры пракладцы безнапорных сістэм, часцей за ўсё - у каналізацыі. Таксама па гэтай тэхналагічнай схеме вырабляюцца перахаднікі для вентыляцыйных труб сярэдняга і вялікага дыяметра, але ў іх стык можа быць узмоцнены дадатковым хамутом.

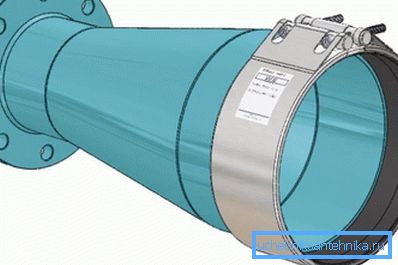

Камбінаваная мадэль з абціскны і фланцавых часткай
  • фланцавых канструкцыі. Прымяняюцца для абсталявання трубаправодаў вялікага дыяметра, забяспечваюць высокую надзейнасць нават пры значным ціску.

Звярніце ўвагу! У шэрагу сітуацый выкарыстоўваюцца камбінаваныя мадэлі, у якіх на адным канцы усталёўваецца фланец, а на другім - патрубок пад разьбу ці зварку.

  • Прамыя рэзьбавыя злучэння (Па вонкавым або ўнутранага конусе). Выкарыстоўваюцца для стыкоўкі самых розных трубаправодаў, камплектуюцца ушчыльняльнымі пракладкамі і прыцемках накладную гайкамі, якія фіксуюць дэталі ў злучаным стане.

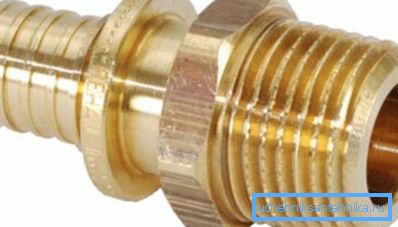

Латуневы разьбовай перахаднік для труб рознага дыяметра
  • Фітынгі для медных труб, прызначаныя для ўстаноўкі прэс-гільзаў. Забяспечваюць даволі хуткі і надзейны мантаж за кошт прымянення спецыяльнай обжимки. Недахопам такіх дэталяў з'яўляецца немагчымасць дэмантажу без парушэння цэласнасці вырабы.

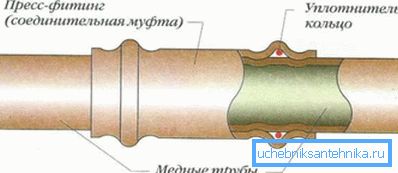

Прэс-гільза для медных камунікацый

для пластыка

Пластыкавыя перахаднікі для пластыкавых труб таксама выпускаюцца ў досыць шырокім асартыменце. Для іх характэрная меншая, чым у металічных, надзейнасць, але затое яны каштуюць значна танней, і значна прасцей мантуюцца сваімі рукамі.

Сярод разнавіднасцяў можна вылучыць:

  • Поливинилхлоридные і поліэтыленавыя вырабы, прызначаныя для ўстаноўкі з выкарыстаннем гумовых абшэвак. Мантуюцца без дадатковага крапяжу, фіксацыю забяспечвае ўнутранае эластычнае кольца. Выкарыстоўваюцца ў безнапорных сістэмах каналізацыі.

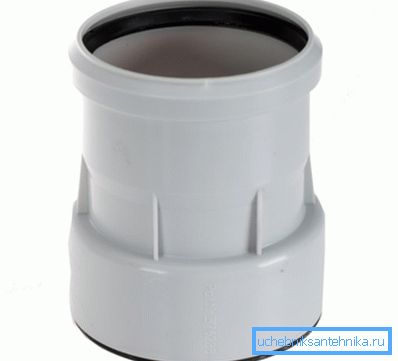

Мадэль з абшэўкай
  • Фітынгі ПВХ, прызначаныя для мантажу на клей. Больш надзейныя, чым папярэднія, аднак таксама няздольныя вытрымліваць высокі ціск.
  • Рэзьбавыя перахаднікі з палімераў. Выкарыстоўваюцца параўнальна рэдка, паколькі не здольныя забяспечыць належную герметычнасць пад нагрузкай. Могуць ужыць ў трубаправодах нізкага ціску, у вентыляцыі і г.д.
  • Перахаднікі з поліпрапілена, якія мантуюцца зварным спосабам. Гарнатируют высокі ўзровень надзейнасці, але фармуюць неразъемное злучэння. Для працы з такімі фітынгамі выкарыстоўваюцца спецыяльныя паяльнікі з наборамі асадак, памер якіх адпавядае дыяметру трубаправода.

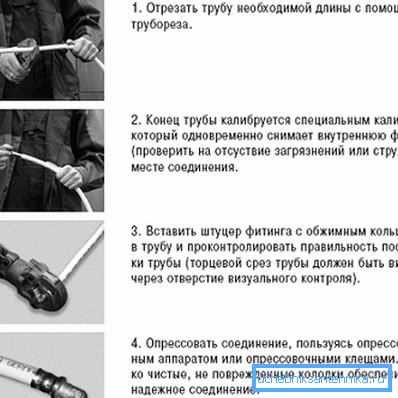

Інструкцыя па ўсталёўцы прэс-фітынга
  • Металічныя і кампазітныя канструкцыі, якія ўключаюць у сябе пластыкавыя корпуса і сталёвыя (часам бронзавыя або латуневыя) фіксуюць элементы. Да гэтай групы ставяцца абціскныя перахаднікі для металлопластіковых труб, а таксама камбінаваныя фітынгі, з дапамогай якіх можна аформіць пераход «пластык-метал».

Савет! Калі ў дэталі адсутнічае раструб, то лепшы перахаднік з чыгуннай трубы на пластыкавую - гэта менавіта прэс-фітынг.

Сфера прымянення тых ці іншых вырабаў у шмат вызначаецца асаблівасцямі сістэмы:

  • У каналізацыі могуць выкарыстоўвацца практычна любыя пераходныя элементы - ціск усярэдзіне труб невысокае, так што герметычнасць забяспечыць можна практычна без намаганняў.
  • Некалькі складаней будзе з вадаправодам. Тут найлепшымі спосабамі мантажу будзе зварка пластыка, а таксама выкарыстанне разьбовых злучэнняў з металічнымі часткамі.
  • Для сістэмы гарачага водазабеспячэння пажадана браць кампазітныя матэрыялы, армаваныя шкловалакном ці металам, паколькі яны адрозніваюцца меншым узроўнем тэмпературнай дэфармацыі.

выснову

Перахаднікі для труб ПВХ, а таксама фітынгі для вырабаў з іншых палімераў і металаў могуць мець самую розную форму і канструкцыю. Пры гэтым яны павінны забяспечваць максімальна надзейнае і герметычнае злучэнне трубаправодаў з розным дыяметрам, што пры пракладцы камунікацый патрабуецца даволі часта.

Відэа ў гэтым артыкуле дапаможа вам разабрацца ў нюансах выбару і мантажу гэтых дэталяў, так што перад пачаткам прац варта надаць час яго прагляду.
