Станок для гнуткія труб: як хутка і проста надаць вырабам

Нярэдка пры мантажы новай ацяпляльнай, вадаправоднай сістэмы альбо пры іх рамонце, узнікае патрэба сагнуць трубу пад тым ці іншым вуглом. Везці яе на завод, каб скарыстацца стацыянарным станком - занадта накладна, ды і адымае шмат часу.

Ніжэй апісана тэхналогія гнуткія труб з розных матэрыялаў, у бытавых умовах.

Віды ручных трубогибочных прыстасаванняў

Па метадзе працы пераносныя трубогибы ля згінання труб падзяляюцца на такія віды.

канструкцыя машынак

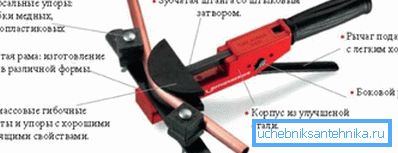

1. арбалетныя аналагі. У іх ужываецца адмысловая форма (шаблон), прызначаліся для вырабаў, якія маюць розны сячэнне.
2. спружынныя прыстасаванні. Пры іх выкарыстанні ўнутр вырабы ўводзіцца спружына, якая дапамагае гнуць без дэфармацый алюмініевыя, пластыкавыя і металлопластіковые трубы.

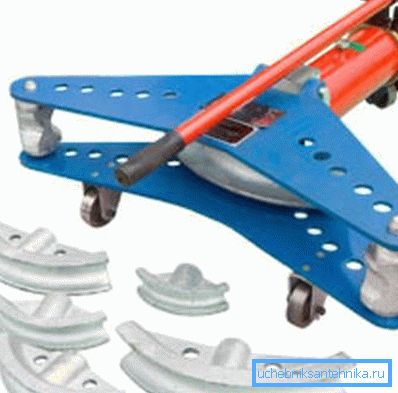

3. сегментныя прылады. Выгіб ў дадзеным выпадку атрымліваецца пры дапамозе здымных сегментаў, выцягваюць выраб вакол сябе. Станок мае набор шаблонаў, прызначаных для стварэння розных радыусаў.
4. Дорн для гнуткія труб дазваляе апрацоўваць танкасценныя элементы, і рабіць малыя радыусы.

Па выглядзе прывада вырабляюцца наступныя прыстасаванні.

1. Мускульныя (ручныя) машынкі выкарыстоўваюцца для апрацоўкі труб з невялікім перасекам з каляровых металаў, сталі, пластыка.

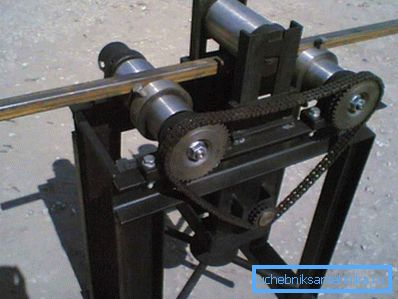

2. Гідраўлічныя прыстасаванні дазваляюць выгінаць вырабы дыяметрам да 70/75 мм.
3. Электрамеханічныя аналагі гарантуюць дакладныя куты і радыусы гнуткія труб. Падыходзяць яны для прадукцыі ўсіх дыяметраў.

Звярніце ўвагу! Для бытавых умоў аптымальны ручной інструмент. Ён гне медныя, алюмініевыя, сталёвыя, металлопластіковые трубы, якія маюць дыяметр ад 10 да 25 мм.

Як сагнуць трубу ручным прыстасаваннем

Ніжэй спосаб згінання трубы пры дапамозе сегментнага прыстасаванні.

1. Выстаўце на інструменце неабходны кут павароту.
2. Зацісніце яго ў ціскі альбо вазьміце ў рукі.
3. Устаўце ў прыстасаванне трубу.
4. Пачынайце зводзіць яго рукаяці да неабходнага стану элемента.

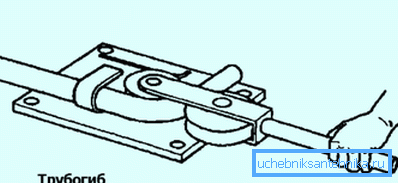

Яшчэ больш зручны для гнутья тонкіх труб у халодным выглядзе станок Вольнова, названы так у гонар яго вынаходніка.

1. Ўстаўце сваімі рукамі элемент між ролікамі так, каб адна яго бок апынулася ў хамуце.
2. Пры дапамозе рукаяці клямар пракруціце вакол роліка. Ён не будзе перасоўвацца, пакуль патрэбны згін не будзе атрыманы.
3. Вернеце рукоять ў зыходнае становішча.
4. Выміце элемент.
5. У хамуце зацісніце яго доўгі бок.
6. Выгните кароткую бок вырабы.

Гнутага металлопластіковых і алюмініевай трубы

Гнуць алюмопластиковые трубы часцей за ўсё прыходзіцца для віткоў «цёплых падлог».

Пры гэтым варта памятаць, што на кожныя 1/2 згінацца сантыметра павінна атрымлівацца не больш за 15 °.

спецыяльныя спружыны

Мяккасць металлопластика і алюмінія ў большасці выпадкаў з'яўляюцца перавагай труб. Аднак часам яна ператвараецца ў мінус. Напрыклад, калі вырабы прыходзіцца гнуць па радыусах, прыкладна роўным іх перасеку. Невялікі радыус загіну часта прыводзіць да залому элемента.

Ён прыводзіць да моцнага звужэння перасеку, а значыць - праходнасці труб. На ўчастку залому вонкавы і ўнутраны пласты вырабы часткова руйнуюцца.

Часам гэта цягне за сабой пашкоджанне армавальнага пласта і разрыў сценкі трубы.

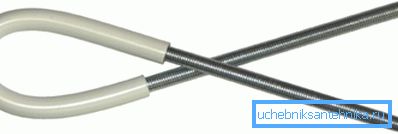

Звярніце ўвагу! Ад апісаных праблем можна пазбавіцца, калі будзе задзейнічаная спружына для гнуткія металлопластіковых труб. Гэта прылада гарантуе роўнасьць згінання вырабы, без яго заломаў на ўсім радыусе павароту.

1. Спружыны вырабляюцца парна: прыстасаванне сумяшчае ў сабе ўнутраную і вонкавую частку. Для кожнага дыяметра труб выпускаецца свая пара.
2. Інструкцыя рэкамендуе выбіраць спружыны з плоскай, а не круглай дроту. Падобнае прыстасаванне будзе менш разбураць ўнутранае прастору вырабы з мяккага поліэтылену.
3. Унутраная частка прыстасаванні валодае конусападобнай канцом. Гэта спрашчае яе перасоўванне да ўчастку згіну. Іншы бок спружынкі мае пятлю.
4. За яе чапляецца дрот альбо шнур, з іх дапамогай прыстасаванне выцягваецца пасля прымянення.
5. Вонкавая спружынка на адным баку мае пашырэнне, якое мае выгляд варонкі. Яна прызначана для палягчэння перамяшчэння інструмента да ўчастку згіну.

Праца з прыстасаваннем

Трубы з металлопластика валодаюць малой калянасцю.

Дадзеная якасць спрашчае іх выгибание.

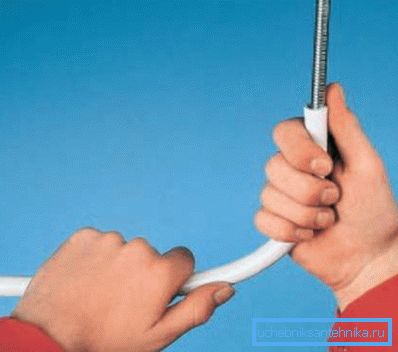

1. Ажыццявіўшы аперацыю згінання трубы на патрэбны кут, можна яе ледзь адвесці назад. Так вы вызваліла ўнутраную спружыну і спакойна выме яе, ня разбурыўшы палімерны ўнутраны пласт вырабы.
2. Размяшчэнне ўнутранай часткі прыстасаванні нельга зрокава праверыць. Таму варта сачыць за даўжынёй прымацаванай да яе дроту. Дадзены параметр + даўжыня самой спружынкі будуць роўныя патрэбнага адлегласці ад тарца трубы да кропкі згіну.
3. Выгінаць алюмопластик варта не адразу, а пры дапамозе некалькіх калыхаць рухаў. Гэта забяспечыць тое, што ўнутры пластык не сомнет, а размяркуецца па радыусе згіну раўнамерна.

Згінанне сталёвых труб

Сагнуць сталёвы элемент можа не толькі завадское прыстасаванне для гнуткія труб.

Ёсць і «народныя» спосабы апрацоўкі элементаў.

1. Замацуеце элемент у звычайных цісках.

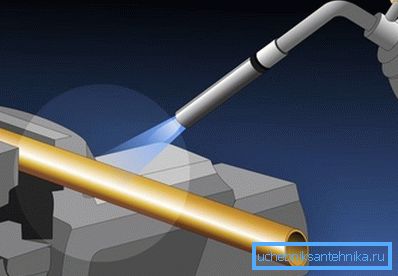

2. Разагрэйце газавай грэлкай ўчастак згіну.
3. Можаце пачынаць фарміраваць патрэбны кут вырабы.

Звярніце ўвагу! Даведацца, у дастатковай Ці ступені нагрэлася труба, можна па яе колеры. Калі ён стаў пунсовым, то прыйшла пара дзейнічаць. Варта папярэдзіць, што для ацынкаванай прадукцыі метад нагрэву непрыстасавальны.

Крыху аб тым, як выгнуть прафіляваную трубу (квадратнай, прастакутнай формы) невялікага перасеку.

1. Забіце элемент пяском.
2. Зачыніце яго тарцы драўлянымі калкамі.
3. Пад абодва бакі трубы падстаўце апоры.
4. Пачынайце акуратна пастукваць гумавай кіянкай па цэнтры элемента, надаючы яму неабходную форму.

Гнутага суцэльных пластыкавых труб

Абсталяванне для гнуткія труб з пластыка таксама можна замяніць простым прыстасаваннем.

1. Зрабіце з ДВП апраўку, каб надаць элементу неабходную форму.
2. Адшліфуйце нарыхтоўку наждачнай скуркай.
3. На фармовачных апараце зрабіце з сілікону абалонку для пластыкавай дэталі. Яна патрэбна для фіксацыі трубы на апраўцы і засцярогі вырабы ад пашкоджанняў.
4. Ўстаўце ПП або ПЭ трубу ў абалонку.
5. Замацуеце яе ў апраўцы.
6. Атрыманую канструкцыю ўсталюеце на фармовачных апараце.
7. Пасля награвання пластмаса стане мяккай і асядзе на апраўку, атрымаўшы пры гэтым патрэбную форму.
8. Пачакайце 10/12 хвілін.
9. Выміце з канструкцыі выраб і пачакайце яго поўнага астывання.

Кошт падобнай дакладнай апрацоўкі будзе вельмі невялікая.

выснову

Засвоіўшы атрыманую інфармацыю, вы навучыцеся гнуць ў бытавых умовах трубы. Яны могуць быць выкананы з розных матэрыялаў і мець розны дыяметр. Відэа ў гэтым артыкуле дапаможа вам разабрацца ў тонкасцях працэсу.
