Трубныя метчыкі і іншыя прылады для ручной нарэзкі резьб

Што гэта за інструмент - трубны метчык? Чым плашчак адрозніваецца ад клупп, а вороток - ад ляскоткі? Як правільна нарэзаць ўнутраную або вонкавае разьбярства сваімі рукамі? У якіх выпадках пераважныя рэзьбавыя злучэння вадаправода, а калі - зварныя? У артыкуле мы паспрабуем адказаць на гэтыя пытанні.

вызначэння

Спачатку вызначымся з тэрміналогіяй:

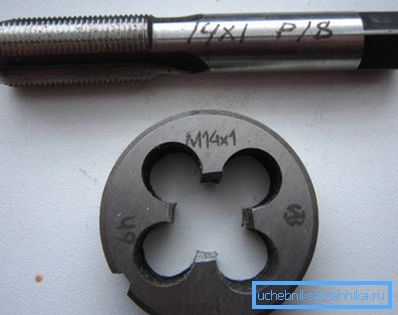

• Метчык - гэта прыстасаванне для нарэзкі і прагонку (ачысткі ад задзіраку, іржы і г.д.) унутраных резьб. У нашым выпадку - трубавых.

Карысна: трубавая разьба адрозніваецца ад метрычнай тым, што яе памер характарызуе не фактычны дыяметр грабянёў ці западзін, а умоўны праход (ДК) якая далучаецца трубы або фітынга.

• Плашчак - інструмент для нарэзкі вонкавых резьб, выкананы ў выглядзе цвёрдасплаўнай гайкі з праёмамі для адводу габлюшкі.
• Клупп адрозніваецца ад плашчакі тым, што складаецца з некалькіх асобных сектараў. Навошта гэта трэба? Справа ў тым, што цвёрдыя сплавы і хуткарэзнай сталі, якія выкарыстоўваюцца пры вырабе наразной інструмента, стаяць больш чым нятанна. Між тым трываласць і цвёрдасць патрабуюцца толькі грэбнях, непасрэдна наразаць разьбу; астатняя частка плашчакі толькі аб'ядноўвае некалькі грабянёў паміж сабой. У выпадку клупп гэтая функцыя перадаецца трымальніку.

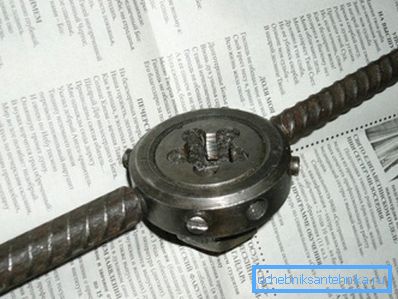

• Вороток - рамка для метчыка або плашчакі, забяспечаная парай ручак, выкарыстоўвальных у якасці рычагоў. Дазваляе нарэзаць разьбярства без якіх-небудзь дадатковых прыстасаванняў.

• Трымальнік (апраўка) - гэта, спрошчана кажучы, круглы або шасціграннай вороток без ручак. Навошта ён патрэбны? У практыцы сантэхніка нярэдкія выпадкі, калі разьбу даводзіцца нарэзаць не ў цісках або шрубцынзе, а непасрэдна на падводцы або стояке ўшчыльную да сцяны. Ручкі перашкодзяць пракруціць інструмент, а апраўку можна круціць звычайным газавым ключом.

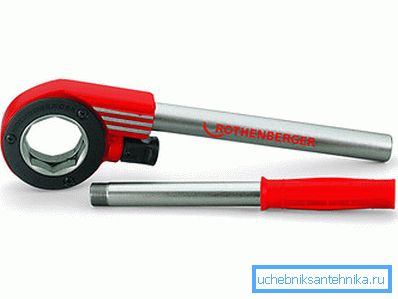

• Трашчотка - вороток з адной ручкай, падвойным корпусам і муфтай зваротнага ходу. Ён таксама дазваляе нарэзаць разьбярства ўшчыльную да сцяны. У адрозненне ад апраўкі, на якой газавы ключ пакідае задзіракі, трашчотка ў працэсе выканання работ не атрымлівае механічных пашкоджанняў, ды і карыстацца ёй куды зручней.

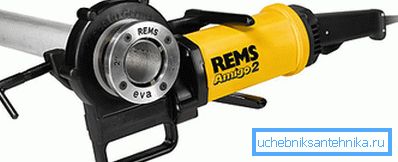

Цікава: у продажы можна сустрэць электрычныя клупп для труб, якія дазваляюць абысціся без фізічных высілкаў. Труба заціскаецца уласнай шрубцынгай інструмента; рэжучыя інструмент прыводзіцца ў рух маламагутным электраматорам праз рэдуктар. Інструмент даволі зручны ў выкарыстанні, але яго кошт - ад 20 да 80 тысяч рублёў - робіць куплю мэтазгоднай толькі для прафесіяналаў.

дэталёвае апісанне

метчык

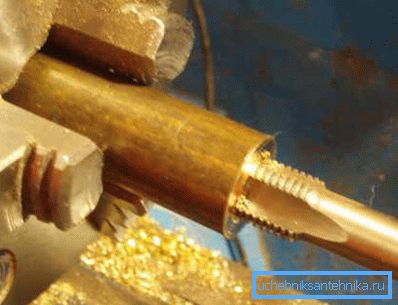

Вонкава інструмент нагадвае звычайны болт, які сканчаецца ня капялюшыкам, а кароткім хваставік квадратнага перасеку. Да пачатку разьбы памер грабянёў памяншаецца, што забяспечвае максімальна плаўны заход з мінімальнымі намаганнямі. Метчык забяспечаны падоўжнымі канаўкамі, якія адводзяць габлюшку.

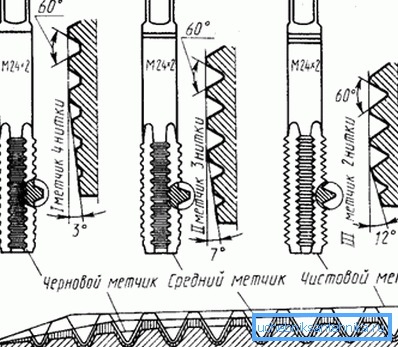

Як правіла, пры нарэзцы разьбярства выкарыстоўваецца камплект з двух, а то і трох інструментаў. Скажам, пры нарэзцы полудюймовых разьбы будучую муфту (просверленные цыліндрычную нарыхтоўку) спярша праходзіць чарнавы трубны метчык 1: 2, затым чыставога. Пры нарэзцы ў адзін праход павялічваецца знос інструмента, ды і якасць разьбы аказваецца куды горшым.

плашчак

Акрамя таго, што гэты інструмент прызначаны для нарэзкі вонкавай разьбы, плашчак адрознівае ад метчыка яшчэ адна асаблівасць: разьба наразаецца ў адзін праход.

Як выглядае плашчак? Калі трубны метчык 1 1: 2 нагадвае полуторадюймовый ніт, то адпаведная плашчак прадказальна падобная на полуторадюймовую цвёрдасплаўная гайку. Ад звычайнай гайкі яе адрознівае разьба з тым жа плыўным (канічным) заходам і некалькі скразных каналаў для габлюшкі.

Карысна: Заборная (канічная) частка плашчакі мае працягласць у 2-3 вітка; агульная таўшчыня адпавядае 8 - 10 вітках.

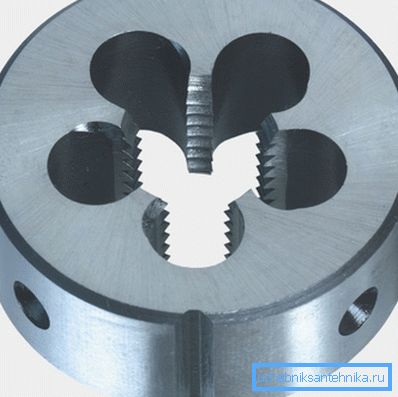

На вонкавай цыліндрычнай паверхні плашчакі размяшчаецца некалькі канічных паглыбленняў, у якія ўпіраюцца якія фіксуюць яе ў трымальніку шрубы.

клупп

Яго прынцыповае адрозненне ад плашчакі намі ўжо апісана: разцы змацаваныя толькі апраўкай і могуць змяняцца пры пашкоджанні незалежна адзін ад аднаго.

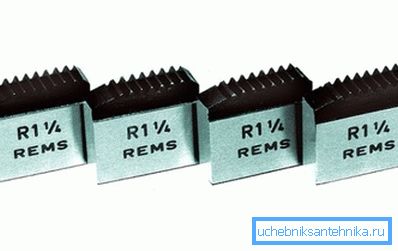

Патэнцыйнаму пакупніку карысна ведаць толькі адну тонкасць: калі вонкавы дыяметр плашчакі жорстка рэгламентаваны ДАСТ 9740-71, па якім яны вырабляюцца, то разцы клупп могуць мець розную форму і мацавацца рознымі спосабамі.

Пры куплі замены лепш звярнуць увагу на прадукцыю таго ж вытворцы, які вырабіў апраўку. Інакш магчымая сітуацыя, калі разцы проста-проста не ўстануць на сваё месца.

трубныя разьбы

Увогуле-то, для слесара інфармацыя аб трубавых разьбой не мае вялікай практычнай каштоўнасці.

Аднак у адукацыйных мэтах прывядзем некаторыя цікаўныя факты.

• Адрозніваюць цыліндрычную і канічную трубныя разьбы. Усе сантэхнічнае абсталяванне прызначана для выкарыстання цыліндрычных резьб, а канічныя запатрабаваныя пераважна ў трубаправодах вялікага ціску.
• Пры дыяметры звыш 6 цаляў трубы зварваюцца або злучаюцца фланцамі.
• Нягледзячы на ​​вялікі роскід умоўных дыяметраў, які рэгламентуе нарэзку трубавых цыліндрычных резьб ДАСТ 6357-81 прадугледжана ўсяго чатыры кроку разьбы.

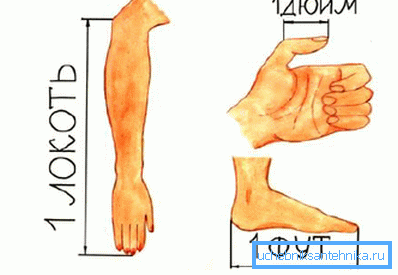

Даведка: англійская цаля роўны 2,54 см. Адпаведна, трубны метчык 2 1: 2 прызначаны для нарэзкі разьбы, сумяшчальнай з трубамі з умоўным праходам 2,5х2,54 = 6,35 см (63 мм).

• Прывязка умоўных дыяметраў трубавых резьб да метрычнай сістэме вымярэнняў таксама рэгламентуецца згаданым вышэй стандартам. Вось пералік некаторых тыпаразмераў:

Разьба ці зварка

Стаякі і падводкі сістэм ацяплення і водазабеспячэння маюць умоўны дыяметр, відавочна куды меншы, чым 6 цаляў. Адпаведна, для мантажу злучэнняў могуць прымяняцца як зварка, так і разьбы.

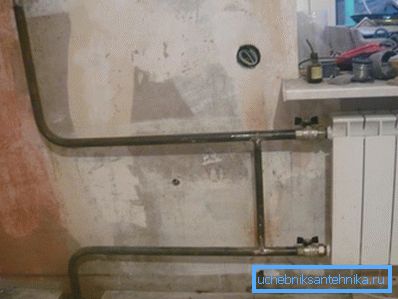

Відавочна, што на баку зваркі меншыя выдаткі часу: дасведчаны зваршчык марнуе на стыкавыя шво не больш за 10 хвілін; нарэзка резьб, зборка і герметызацыя злучэння запатрабуюць як мінімум утрая большага часу пры прыкметна вялікіх выдатках сіл.

Калі рэзьбавыя злучэння апраўдваюць сябе:

• Пры праблемах з транспарціроўкай інструмента. Плашчак з трымальнікам і пару газавых ключоў прывезці на дачу грамадскім транспартам відавочна лягчэй, чым электросварочное апарат, а тым больш - пару балонаў і камплект шлангаў з гарэлкай.
• Пры неабходнасці зрабіць злучэнне разборным. Тыповы выпадак -сгон пасля вентыля на стальной падводцы водазабеспячэння. Рана ці позна вентыль будзе мець патрэбу ў замене, а трубы - у прачыстцы ад мінеральных адкладаў; магчымасць выканаць гэтую працу без зваркі - несумнеўная перавага.

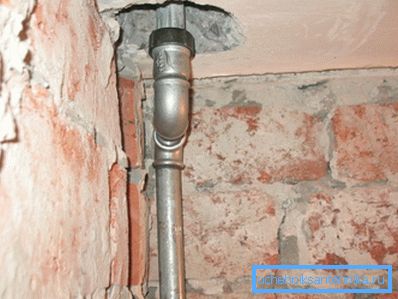

• Нарэшце, разьбы безальтэрнатыўных ў тым выпадку, калі пры мантажы камунікацый выкарыстоўваецца ацынкаваныя трубы. Справа ў тым, што зварной шво парушае тонкі цынкавы пласт, што робіць прымяненне ацынкоўкі бессэнсоўным: карозія разбурае вобласць шва з такой жа хуткасцю, як пры выкарыстанні ВГП труб з чорнай сталі. А вось з разьбой сітуацыя ў корані змяняецца: цынкавы пласт застаецца цэлым, у выніку чаго рэсурс трубаправода павялічваецца ў разы. Аўтару даводзілася выкрываць сабраныя на разьбой ацынкаваныя стаякі ацяплення пасля паўстагоддзя эксплуатацыі; калі зверху шматслаёвая афарбоўка замінала ацаніць стан труб, то ўнутранае абследаванне паказвала, што яны нічым не адрозніваюцца ад новых.

Як нарэзаць разьбярства

унутраная

Выкажам здагадку, у нашым распараджэнні ёсць просверленные сталёвая нарыхтоўка пад сталёвы муфту ДК 32 мм (1 1/4 цалі). Нам неабходна ператварыць яе ў гатовую муфту.

Як выканаць гэтую працу?

1. Зацісканы нарыхтоўку ў спецыяльную шрубцынгу з ромбападобнай прасветам паміж губкамі.

Звярніце ўвагу: выкарыстоўваць ціскі ў гэтым выпадку непажадана. Сціснутая з двух бакоў нарыхтоўка дэфармуецца, набудзе овальность.

1. Вставляем чарнавы трубны метчык 1 1: 4 цалі у вороток.
2. Змазваем ўнутраную паверхню нарыхтоўкі. Змазка паменшыць супраціў пры нарэзцы і паменшыць верагоднасць з'яўлення задзіраку. Якую змазку выкарыстоўваць - усё роўна: для нашых мэтаў у роўнай ступені падыдуць алей для швейных машынак, аўтол, салідол і нават соляра.
3. Пазіцыянуем метчык строга па восі будучай муфты, прыціскаем яго да яе з максімальным высілкам і Пракручваем, не парушаючы пазіцыянавання і не паслабляючы націску. Нарэзка без прыціску метчыка да дэталі магчымая толькі праз 2-3 поўных абароту; калі аслабіць высілак раней, першая нітка будзе сарваная.
4. Прайшоўшы муфту чарнавым метчыкаў, здымаем вороток і вымаем яго з іншага боку. Паўтараем аперацыю з сярэднім і чыставую метчыкаў.

Што рабіць у тым выпадку, калі ў вашым распараджэнні ёсць толькі звычайныя ціскі:

1. У іх заціскаецца хваставік метчыка.
2. Нарыхтоўка заціскаецца газавым (трубным) ключом і насаджваецца на яго заход.
3. Наступныя аперацыі ідэнтычныя апісаным вышэй.

Карысна: калі метчык выкарыстоўваецца толькі для прагонку резьб былых ва ўжыванні фітынгаў, досыць мець у сваёй калекцыі толькі чыставога інструмент.

вонкавая

Тут інструкцыя па нарэзцы разьбярства ўключае ў сябе падрыхтоўку заходу для плашчакі. Для таго, каб нарэзка не патрабавала празмерна вялікага намаганні прыціску, з вонкавага боку трубы павінна быць знята фаска пад вуглом каля 30 градусаў да яе восі.

Разгледзім, як можна падрыхтаваць заход, так бы мовіць, у палявых умовах:

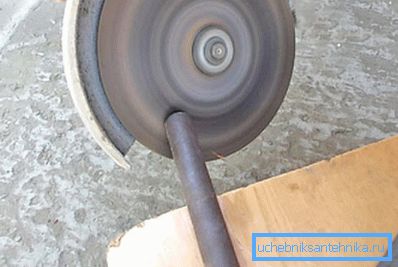

• Абтачыць край трубы балгаркай з вакол па метале.

• Выканаўшы тую ж працу ручным напільнікам.
• Нарэшце, у адсутнасць інструмента край трубы пры невялікім навыку можна проста абціснуць газавым ключом. Галоўная тонкасць гэтай аперацыі - не перастарацца і ня надаць трубе овальность.

Што рабіць далей:

1. Вонкавая паверхня краю трубы зноў-такі змазваецца.
2. Плашчак прыціскаецца да тарца строга перпендыкулярна падоўжнай восі трубы. Высілак прыціску захоўваецца, пакуль не зроблена 2-3 поўных абароту.
3. Далей - простая механічная работа: плашчак гоніцца па трубе да атрымання разьбы патрэбнай даўжыні. Рэзка ўзрослую супраціў азначае задзірак габлюшкі; у гэтым выпадку плашчак зганяецца на адзін абарот назад, габлюшка прыбіраецца, а паверхня паўторна змазваецца.

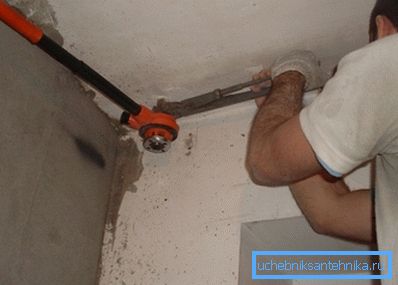

Пры нарэзцы вонкавай разьбы непасрэдна на стаяку ці падводцы ёсць адна тонкасць. Труба, на якой рэжацца разьба, абавязкова утрымліваецца газавым ключом такім чынам, каб высілак на ім кампенсавала які ўзнікае пры нарэзцы які круціць момант.

Справа ў тым, што адарваць падводку ад стояка або стояк ад суседскай батарэі куды лягчэй, чым можа здацца: рычаг дазваляе развіць вельмі значны высілак. Акрамя таго, стан саміх труб у старым жыллёвым фондзе часта пакідае жадаць лепшага.

заключэнне

Будзем лічыць наша знаёмства з інструментамі для ручной нарэзкі резьб і тэхналогіяй працэсу адбыўся. Як звычайна, відэа ў гэтым артыкуле прапануе ўвазе чытача дадатковую інфармацыю. Поспехаў!
