Трубогиб або станок для пракату профільнай трубы сваімі
Набыццё прыватнага дома або загараднага ўчастка рэдка звязана з жаданнем праводзіць выходныя пасіўна. Пройдзе зусім няшмат часу і на ўчастку паўстане цяпліца, накрытая полікарбанатам, а над верандай дома будзе ўсталяваны мудрагелісты казырок, здольны абараніць ад дажджавых кропель і пякучага сонца.
Асновай для падобных важных і патрэбных канструкцый становіцца каркас, створаны з гнутых профільных труб. Ну а для таго каб атрымаць выгіб зададзенага радыусу і формы неабходны трубогиб. У дадзеным артыкуле мы пагаворым аб тым, як вырабіць падобны станок для пракаткі труб, без якога хатняму майстру не абысціся.
Што такое трубогиб і навошта ён неабходны
Станок для пракату профільнай трубы або трубогиб - гэта тэхнічнае прыстасаванне, якое адносяць да прылад і механізмаў, выкарыстоўваным для працы з вырабамі металапракату. З яго дапамогай можна лёгка выгнуць профільныя звычайныя трубоматериалы згодна зададзенага радыусу. Галоўным яго годнасцю з'яўляецца магчымасць сагнуць любую колькасць вырабаў з аднолькавым радыусам.
Звярніце ўвагу! Гнутыя трубы могуць быць выкарыстаны для мантажу трубаправодаў транспарціроўкі гарачай або халоднай вады, а таксама ў справе стварэння каркасаў розных відаў і формаў, якія часта ўжываюцца ў будаўніцтве.
Многія дзівяцца, навошта патрэбен тругобиб ?. Здавалася б, умацуй адны канец трубы і пацягнем за другой. Але на самой справе не ўсё так проста.
Падобны метад прывядзе да наступных наступстваў:
- Адсутнасць магчымасці кантраляваць радыус;
- Выгінаючы выраб такім чынам, вы створыце зону канцэнтрацыі напружання, панізіўшы тым самым трываласць канструкцыі;
- Зніжэнне тэрміну службы канструкцыі.
Трубогиб проста неабходны хатняму майстру, таму для многіх востра стаіць пытанне аб тым, якая цана такога станка ці ж яго разумней вырабіць сваімі рукамі.
Як выбраць?
Набываючы які-небудзь прылада ва ўласнае карыстанне, кожны майстар павінен кіравацца прынцыпам яго разумнай патрэбы.
Савет. Інструмент, з дапамогай якога вырабляецца прокатка труб, павінен спраўна выконваць свае функцыі, не патрабуючы ад свайго ўладальніка дадатковых марнаванняў.
Крытэры выбару механізму такога роду:
- Тып прывада. Выбар робіцца ў залежнасці ад габарытных памераў труб, меркаванага аб'ёму работ і інтэнсіўнасці выкарыстання інструмента;
- Максімальныя геаметрычныя параметры апрацоўванай профільнай прадукцыі;
- Прынцып працы станка ў залежнасці ад спецыфікі выконваемых аперацый.
Яшчэ адным немалаважным фактарам з'яўляецца памер самога станка. Зыходзячы з месца размяшчэння на працоўным стале або ў асобным куце, вы можаце абраць стацыянарны шматфункцыянальны інструмент.
прылада трубосгибателя
Асноўнае прызначэнне такога тыпу прылады - гэта прокатка профільнай трубы, т. Е. Наданне нарыхтоўцы патрабаванай формы.

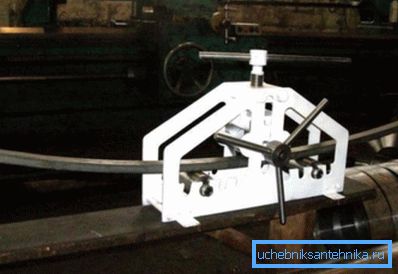

Найбольш распаўсюджаным сярод хатніх майстроў з'яўляецца менавіта трехроликовый варыянт станка з ручным тыпам прывада. Такі агрэгат ўяўляе сабой трохкутную канструкцыю з трох ролікаў, роўных па шырыні перасеку апрацоўванага вырабы.
Ролікі, якія знаходзяцца ў падставе канструкцыі, злучаюцца паміж сабой пры дапамозе ланцужнога прывада. Ролік верхні з'яўляецца часткай шрубавага механізму з заціскам шрубавага тыпу або прэсам.
Гэты верхні ролік здольны здзяйсняць зваротна-паступальныя руху ў вертыкальным кірунку.
- Труба змяшчаецца на ніжнія ролікі і прыціскаецца верхнім, злучаным з шрубавым механізмам;
- Пракручваючы рукаяць, майстар вырабляе працяжкі;
- Далей, не вымаючы нарыхтоўкі з постаці, ўзмацняем націск, закручваючы прыціскной шруба на некалькі абаротаў;
- Нарыхтоўка зноў працягваецца.
Апісаны цыкл трэба паўтараць да таго часу, пакуль труба не здабудзе патрэбную форму.
віды трубогибов
Нягледзячы на тое што прылада здаецца даволі простым, існуе вялікая колькасць канструкцый такога роду. Па некаторых асноўных прыкметах іх дзеляць на наступныя катэгорыі.
Па тыпу прывада станок для профільнай трубы можа быць:
- электрамеханічны. Прывадам для такой прылады выступае звычайны або крокавы электрарухавік. Прычым звычайны падключаюць праз ніжні рэдуктар, што дазваляе раўнамерна расцягнуць прыкладаныя намаганні па часе, каб дамагчыся выгібу высокай якасці;
Звярніце ўвагу! Электрарухавік можа прыводзіць у рух ролік пракатнага інструмента або сістэму рычагоў станка дорнового тыпу.
- гідраўлічны. Больш магутная версія канструкцыі з ручным прывадам. Ужыванне ў якасці прыціскной механізму гідрацыліндра дазволяць знізіць намаганні неабходныя для выгібу;
- ручной. Найбольш распаўсюджаны тып механізму, якія звычайна прысутнічае ў майстэрні кожнага майстра і добрага гаспадара.
Звярніце ўвагу! Пракат нарыхтоўкі і стварэнне прыціскной намаганні вырабляецца толькі за кошт сілы, якая прымяняецца аператарам.
Па метадзе выгібу можна класіфікаваць пракатныя постаці наступным чынам:

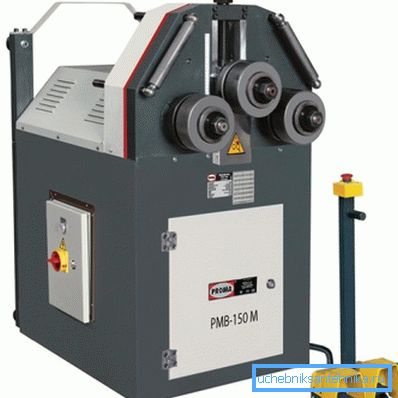

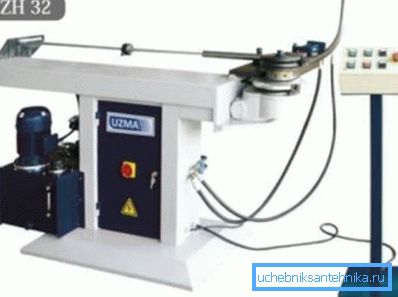

- Дорновый - як правіла, прамысловага вырабу. Часцей за ўсё можна сустрэць электрамеханічны ці гідраўлічны. Да пераваг такой канструкцыі можна аднесці якасную дэфармацыю з малым зададзеным радыусам выгібу;

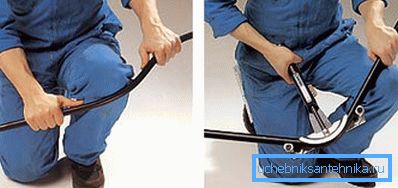

- сегментный - для працы з трубамі танкасценных з мяккіх тыпаў металу. Звычайна выкарыстоўваюцца вадаправодчыкам і стваральнікамі ацяпляльных сістэм. Складаецца з двух рычагоў, якія валодаюць трымальнікамі для выгінайце вырабаў. У месцы шарнірнага злучэння рычагоў усталёўваюць апраўку з патрабаваным радыусам. Гіб у дадзеным выпадку вырабляецца пасля ўстаноўкі трубы метадам звесткі дзяржальняў;
- спружынны - уяўляе сабой шчыльную спружыну пэўнага дыяметра, унутр якой забэрзваецца труба. Для атрымання якаснага выгібу неабходна валодаць немалым вопытам. Звычайна выкарыстоўваецца кондиционерщиками;

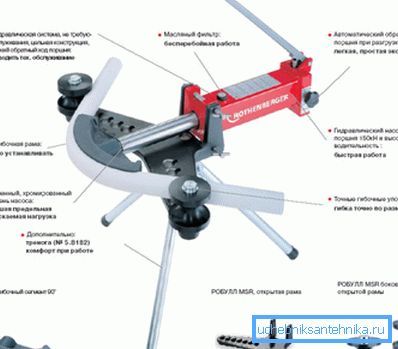

- арбалетныя - ужываецца для дэфармацыі медных, алюмініевых і сталёвых танкасценных труб. З'яўляецца Т-вобразнай канструкцыяй, зверху якой замацаваны трымальнікі трубы, а ў цэнтры перасоўны рычаг са зменай апраўкі. Пры націску на дзяржальню вылучаецца рычаг, а храповой механізм дазваляе паступова нарошчваць сілу выгінання.
зрабіць самому

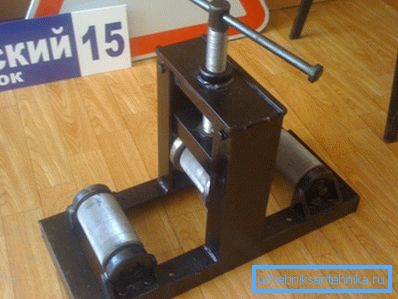

Для прыкладу будзе разгледжана інструкцыя па стварэнні трехроликового агрэгата ручнога тыпу:
- У ролі корпуса можна выкарыстоўваць сталёвыя лісты ў 3 мм таўшчынёй, на якія наносім разметку з дапамогай простага алоўка;
- Ролікі можна зрабіць з лінных шківаў, надзеленых падшыпнікамі;
- Пасадачных месцаў для роліка высвідроўваюць з дапамогай звычайнай электрадрылі;
- Насупраць роліка, у самай вяршыні прыварваюць досыць высокая гайка, якая будзе часткай механізму прыціску;
- Прыварваюць П-вобразная дэталь, аснашчаная усталявальнымі адтулінамі для шрубы мацавання роліка. За ўздым прыціскной роліка будзе адказваць прывараных шайба.
У заключэнне
Стан халоднай пракаткі труб дазволіць эфектыўна выконваць выгіб вырабаў рознага тыпу і памеру. Збудаваўшы самастойна або купіўшы такі агрэгат і усталяваўшы яго ва ўласнай майстэрні, вы можаце быць упэўнены ў тым, што збудаванне каркасаў нават самых мудрагелістых формаў ўжо ня будзе вам праблемай.
З дапамогай такога інструмента вы зробіце і цяплічны каркас, і арыгінальны навес, і любую іншую неабходную вам канструкцыю.
А відэа ў гэтым артыкуле раскрые вам яшчэ больш нюансаў збудаванні ўласнай інструмента.
