Нярэдка пры выкананні розных работ на дачы ці ў гаражы, узнікае неабходнасць выгнуть трубы па пэўнай акружнасці, для атрымання правільнай геаметрычнай формы. Дамагчыся такога выніку можна толькі пры дапамозе адмысловай прылады, аднак адмыслова набываць прылада для некалькіх аперацый будзе накладна. Каб дапамагчы вырашыць гэтую праблему, у дадзеным артыкуле мы разгледзім, як зрабіць трубогиб самастойна.

Прылада для выгібу труб

асаблівасці абсталявання

прызначэнне прыстасаванні

Пры вырабе розных металічных канструкцый, такіх як альтанкі, цяпліцы, агароджы, садовая мэбля і інш., Вялікай папулярнасцю карыстаюцца профільныя трубы, так як яны з'яўляюцца трывалым, даўгавечным і даступным матэрыялам. Аднак, тэхналогія вырабу некаторых падобных канструкцый патрабуе загінання труб па вызначаным радыусе ці пад пэўным вуглом. Акрамя таго, выкананне выгібу можа спатрэбіцца пры мантажы трубаправода.

Якасна выканаць такую ​​аперацыю рукамі не атрымаецца, а вось трубогиб дазволіць справіцца з пастаўленай задачай без адмысловай працы. З яго дапамогай можна загінаць трубы пад вуглом ад 0 да 180 градусаў. Часцей за ўсё ў такіх прыладах ўжываецца электрамеханічны ці гідраўлічны прывад.

Электрамеханічны станок для выгібу труб

Трэба сказаць, што дадзеная прылада з'яўляецца досыць універсальным, так як дазваляе выгінаць самыя розныя віды труб:

  • кацельні;
  • газавыя;
  • вадаправодныя;
  • Профільныя і пр.

Што да матэрыялу, то яны могуць быць выкананы з:

  • сталі;
  • медзі;
  • алюмінія;
  • Металлопластика.

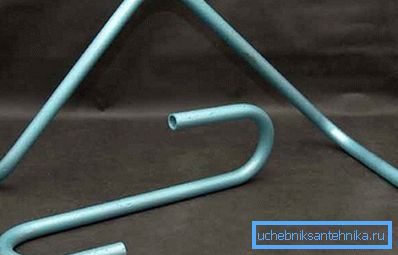

выгнутыя трубкі

Адзінае, дыяметр труб павінен быць не больш за два цаляў. У выніку вобласць ужывання гэтага інструмента вельмі шырокая.

У прыватнасці, яго выкарыстоўваюць:

  • У кацельняў;
  • Газавых станцыях;
  • Пры мантажы ацяпляльных і вадаправодных сістэм, і г.д.

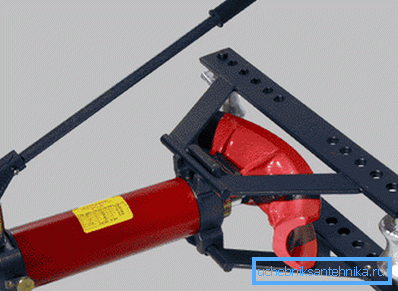

Пнеўматычны ручной інструмент

віды прыстасаванняў

Перш чым перайсці да вырабу інструмента, разгледзім, якія існуюць віды трубогибов:

ручной Прызначаны для выканання такіх аперацый як гнуткая кольцаў і дугі розных радыусаў. Яго вага, як правіла, невялікі, што дазваляе перавозіць інструмент на месца працы з металаканструкцыямі. Кошт такога вырабы параўнальна не высокая.

Інструмент можа працаваць з прафіляванымі трубамі перасекам да 4х4 см і круглымі, дыяметрам да 3х3 см.

ручной гідраўлічны Прывад гэтага інструмента мае гідраўлічную ўстаноўку, якая ўзмацняе сілу аператара. У выніку можна загінаць трубы вялікага дыяметра. Прыстасаванне рэкамендуюць выкарыстоўваць пры мантажы і дэмантажы газаправодаў і вадаправодаў.
электрычныя Прымяняюцца для працы з трубамі ў вытворчым маштабе. Дазваляюць загінаць прафіляваныя вырабы перасекам да 80-40 мм. Мяжа дыяметра круглых труб складае 30 мм.

Асаблівасцю гэтых вырабаў з'яўляецца высокая прадукцыйнасць і наяўнасць дадатковых функцый, такіх як кіраванне пры дапамозе кнопак або нажных педаляў, кручэнне ў абодва бакі і пр.

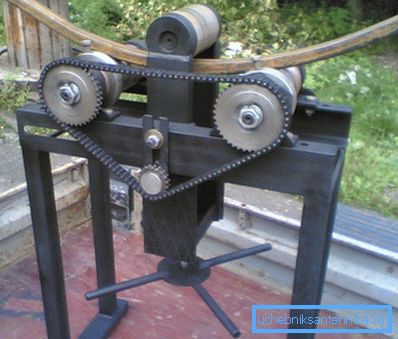

Стацыянарны станок для загіну профільнай трубы

Акрамя таго, усе існуючыя інструменты адрозніваюцца па ўмове эксплуатацыі на:

  • Ручныя - ужываюць для выкарыстання ў хатніх умовах або непасрэдна на аб'екце мантажу труб.
  • Стацыянарныя - прадстаўляюць сабой станкі, якія выкарыстоўваюць на прадпрыемствах, дзе гнуткая труб з'яўляецца часткай тэхналагічнага працэсу.

Савет! Калі трэба атрымаць вялікі радыус трубы, да прыкладу, для вырабу арачнай цяпліцы, варта збіць дошкі і выразаць паўкруг патрэбнага радыусу. Пасля гэтага можна сваімі рукамі абмінуць трубу вакол дадзенага прыстасаванні.

Простае самаробнае прыстасаванне для загіну труб

выраб інструмента

Выканаць простае прыстасаванне для загіну труб даволі проста.

Адзінае, спатрэбяцца некаторыя слясарныя навыкі, а таксама некаторы інструмент:

  • Зварачны апарат;
  • балгарка;
  • Рулетка і аловак.

Што тычыцца матэрыялаў, то спатрэбіцца некалькі лістоў металу таўшчынёй 3 і 10 мм, а таксама некалькі сталёвых пруткоў.

Такім чынам, інструкцыя выглядае наступным чынам:

  • У першую чаргу трэба падрыхтаваць шківы. Каб прыстасаванне атрымалася універсальным, г.зн. для труб рознага дыяметра, варта выкарыстоўваць два патройных шківа - пара для полудюймовых труб, пара для цалевых і пара для трехчетвертных труб. Адразу трэба сказаць, што купіць такія шківы не атрымаецца, таму іх трэба заказваць у майстэрні.

З кожнага боку колца, у ім павінна быць вывострыванне, адпаведная па памеры палове дыяметра трубы. Стацыянарны ролік павінен мець мінімальны дыяметр, бо ад яго будзе залежаць мінімальны радыус выгібу.

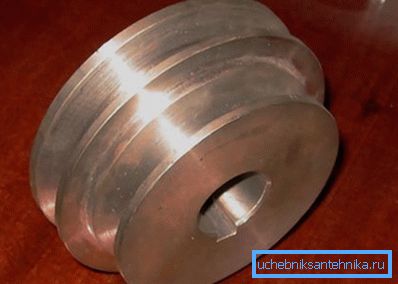

На фота - двайны шкіў
  • Далей трэба зрабіць падставу з металу таўшчынёй каля 10 мм, якое ўяўляе сабой квадратную пласціну з адтулінамі на кутах, для мацавання да стала.
  • Затым у цэнтры пласціны трэба ўсталяваць пры дапамозе зваркі штыфт, дыяметр якога павінен адпавядаць унутранаму дыяметру малога трайнога шківа.
  • Пасля таго, як станіна будзе гатовая, трэба выканаць паваротны механізм. Для гэтага ў першую чаргу трэба вывары П-вобразную дэталь з двух металічных пласцін. Вышыня ножак дэталі павінна адпавядаць дыяметру малога і вялікага шківа, каб у гэтым адлегласці цалкам змясціўся вялікі рухомы шкіў і палова стацыянарнага.
  • Да верхавіне дэталі прыварваюць ручка даўжынёй каля 25 см. На гэтую ручку пасля будзе апранацца труба, якая выконвае ролю рычага.
  • Далей з краю дэталі усталёўваецца вялікі штыфт, які фіксуецца шплінт. Малы шкіў апранаецца на штыфт падставы з усёй канструкцыяй.
  • Цяпер засталося толькі выканаць ўпор - для гэтага прыварваюць яшчэ адзін штыфт і на яго апранаецца шкіў.

На гэтым працэс вырабу дэталі завершаны. Цяпер засталося толькі замацаваць інструмент на стале, і можна прыступаць да выгібу труб.

Савет! Каб падчас загінання труба не спляскаеце, яе варта запоўніць пяском і тарцы забіць чопиками.

выснову

Зрабіць самастойна ручной трубогиб можа кожны хатні майстар. Вядома, дадзеная аперацыя адбярэ некаторы час, аднак, дадзеная прылада сапраўды карысны, і, напэўна, спатрэбіцца ў гаспадарцы не адзін раз.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
