Трубогиб для профільнай трубы: асаблівасці канструкцыі і

У гэтым артыкуле мы распавядзем пра тое, як самому зрабіць трубогиб для профільнай трубы з ужываннем даступных матэрыялаў. Акрамя таго, мы разгледзім канструкцыйныя асаблівасці, якія аб'ядноўваюць усе чарцяжы трубогиба для профільнай трубы.

Але, для пачатку мы вызначымся з асаблівасцямі эксплуатацыі прылады.

асаблівасці прымянення

Не сакрэт, што профільная металічная труба з'яўляецца неабходным канструкцыйным матэрыялам для прылады такіх аб'ектаў як цяпліцы, дачныя альтанкі, навесы і г.д.

Зразумела, набыць гатовыя б у ці новыя металаканструкцыі з гнутага профілю нескладана, але кошт такой куплі будзе высокая. Можна паспрабаваць змяніць канфігурацыю спадзіста металапракату сваімі рукамі. Але, гэта прывядзе да дэфармацыі вырабы, а дакладней да сминанию яго сценак.

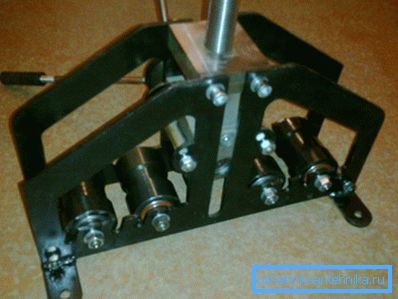

Рашэннем гэтай праблемы стануць самаробныя трубогибы для профільнай трубы. Чаму менавіта самаробныя? Прычына выбару самаробнай прылады відавочная - справа ў тым, што правільна выраблены сваімі рукамі станок будзе на парадак трывалей і даўгавечней асартыменту недарагіх прыбораў, прадстаўленых у продажы.

Прынцып дзеяння прылады просты: полы металапракат з прамавугольнай або круглай формай папярочнага перасеку закладваецца паміж валамі, становішча якіх змяняецца ў адпаведнасці з патрабаваным вуглом выгібу. Далей валы прыводзяцца ў рух, за кошт чаго труба пракатваецца і перакрыўляецца патрабаваным чынам.

Асаблівасцю ўсіх трубогибочных станкоў з'яўляецца тое, што механічная нагрузка на нарыхтоўку размяркоўваецца паступова і аднолькава ў розных кропках, за кошт чаго не адбываецца сминание сценак.

Канструкцыя трубогибочных станкоў

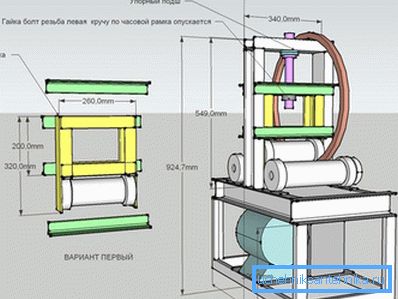

Чарцяжы ручнога трубогиба для профільнай трубы могуць адрознівацца ў залежнасці ад тыпу прылады і яго канструкцыйных асаблівасцяў.

Абавязковымі элементамі ў канструкцыі мадыфікацый з ручным або гідраўлічным прывадам з'яўляюцца:

• рама (станіна) на якой мацуюцца ўсе кампаненты;
• ніжняя і верхняя планка;
• два ці больш трубавых ўпора;
• валы;
• гідрацыліндраў або брамы, забяспечаны ручкай.

Рама, на якой мацуюцца ўсе кампаненты, можа быць двух тыпаў:

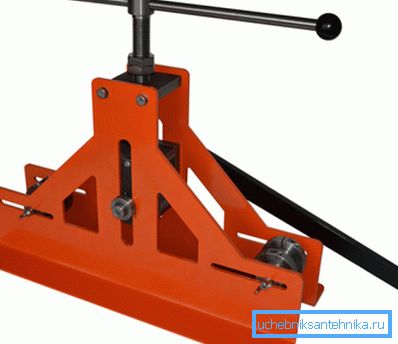

• закрыты тып характэрны для прылад завадскога вырабу;
• адкрыты тып за кошт прастаты прылады, характэрны для большасці самаробных прылад.

Важна: Інструкцыя эксплуатацыйнага абслугоўвання прылад з адкрытай рамай на парадак прасцей, чым правядзенне аналагічных аперацый на раме закрытага тыпу. Але ў другім выпадку эксплуатацыя бяспечней, так як адкрытыя рухомыя кампаненты практычна адсутнічаюць.

тэхналагічныя асаблівасці

Асобна варта адзначыць форму, якой адрозніваюцца валы для трубогиба профільнай трубы. Калі падчас працы з трубамі з круглым папярочным перасекам выкарыстоўваюцца валы са скругленая выманнем, то гнуць профільны пракат можна ужываючы валы з адпаведнай канфігурацыяй выемкі (см.также артыкул Фітынгі на металлопластіковые трубы - агляд асноўных варыянтаў і іх асаблівасцяў).

Зрэшты, улічваючы тое, што профільны пракат пры згінанні не прадугледжвае неабходнасці ў падтрымцы бакавых сценак, можна выкарыстоўваць валы, шырыня якіх будзе ў разы больш шырыні профілю, што па зразумелых прычынах немагчыма пры апрацоўцы круглых труб.

Тонкасці самастойнага вырабу

Пасля таго як мы разгледзелі прынцып дзеяння і асаблівасці прылады, пара вызначыцца з тым, як самастойна вырабіць трубогибочный станок для профільнай трубы.

Для таго каб сабраць просты ручной трубогиб профільнай трубы спатрэбяцца наступныя прылады і матэрыялы:

• зварачны апарат;
• шрубцынгі;
• УШМ «балгарка» з дыскамі для рэзкі металу;
• кутнік і рулетка;
• абрэзкі сталёвага швелера або кутка (памер падбіраецца ў адпаведнасці з тыпаразмераў труб);
• вялікі болт і гайка з адпаведнай разьбой (аптымальным рашэннем стане брамы, цалкам зняты з непатрэбнага ручнога прэса);
• 6 буйных одноразмерных падшыпнікаў;
• таўстасценных труба з вонкавым дыяметрам, адпаведным ўнутраным дыяметры падшыпніка;
• непатрэбны сталёвы шатун з зорачкай ад ровара;
• дадатковая веласіпедная зорачка з задняга кола;
• веласіпедная ланцуг.

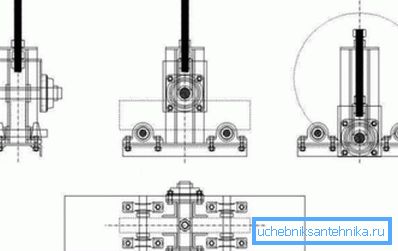

Пасля таго як усе інструменты і матэрыялы нарыхтаваныя, можна прыступаць да працы. У якасці прыкладу мы будзем выкарыстоўваць наступны чарцёж самаробнага трубогиба для профільнай трубы.

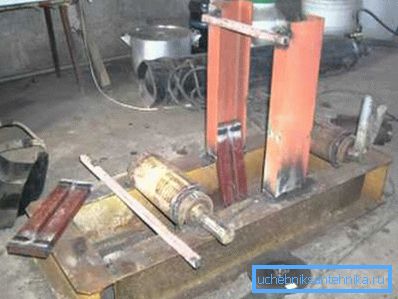

Інструкцыя зборкі нескладаная і складаецца з наступных этапаў:

• З швелера наразаем нарыхтоўкі для вырабу гарызантальнай станіны і зварваюць іх у трывалую раму. Калі ёсць суцэльная металічная пласціна адпаведных тыпаразмераў, можна істотна спрасціць і паскорыць мантаж.
• З швелера наразаюцца нарыхтоўкі для вертыкальных накіроўвалых і зварваюцца ў падабенства «П» -вобразны гільяціны. Вертыкальныя накіроўвалыя прыварваюцца да станіне як гэта прадэманстравала на чарцяжы.
• На наступным этапе да станіне прыварваюцца падшыпнікі. Калі ёсць падшыпнікі такой канфігурацыі як гэта паказана на чарцяжы, можна ўжыць ня зварной, а балтавым злучэнняў.

• У верхняй перакладзіне вертыкальных накіроўвалых высвідроўваюцца адтуліну пад варот. Па-над адтуліны прыварваюць папярэдне отцентровать гайка.
• У адтуліны замацаваных на станіне падшыпнікаў ўстаўляецца труба, абрэзаная такім чынам, каб з кожнага краю заставаўся канец па 2-3 см. Трубы прыхопліваць зваркай, каб яны пракручваліся вакол сваёй восі, але не хадзілі з боку ў бок.
• Далей збіраем з падшыпнікаў, абрэзкаў трубы і швелера верхні вузел, які па накіроўвалых будзе апускацца ўніз і аказваць ціск на перакрыўляцца трубу. Верхняя плоскасць гэтага вузла прызначана для таго, каб у яе ўпіраўся канец вароты і ціснуў на ўвесь вузел, падсоўваючы яго да станіне.

• Два падшыпніка замацаваных з аднаго боку станіны абсталёўваем зорачкамі, якія прыварваюць да канцоў труб.
• Да адной з зорачак мацуем веласіпедны шатун з воссю педалі, які будзе выконваць функцыю ручкі.

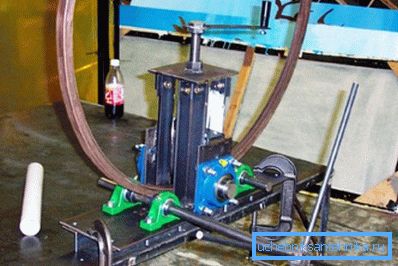

• Паміж зорачкамі нацягваем ланцуг і апарат гатовы да эксплуатацыі.

Важна: Мы спецыяльна не паказвалі дакладных тыпаразмераў бо такія ўстаноўкі вырабляюцца з таго што ёсць пад рукой. Зрэшты, паспрабуйце, каб таўшчыня выкарыстоўванага металу была ня менш 2-3 мм.

выснову

Цяпер вы ведаеце, як зрабіць ручной трубогиб, які можна будзе ўжыць па гаспадарцы. Больш карыснай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле (см.также артыкул Фітынгі для сталёвых труб - разбіраем усе асаблівасці).
