Трубогиб для труб у хатніх умовах

24-08-2018
Інструменты

У працэсе працы з трубамі нярэдка ўзнікае неабходнасць кладкі трубаправода ў цяжкадаступных месцах, дзе аднымі прамымі вырабамі не абысціся. У такіх выпадках узнікае патрэба ў крывалінейных і выгнутых элементах, якія ў будаўнічых крамах не набыць, і як жа быць, спытаеце вы?

Самы просты і даступны спосаб вырашэння праблемы гэта выкарыстанне спецыяльнага інструмента - трубогиба, пра які мы раскажам у нашай артыкуле.

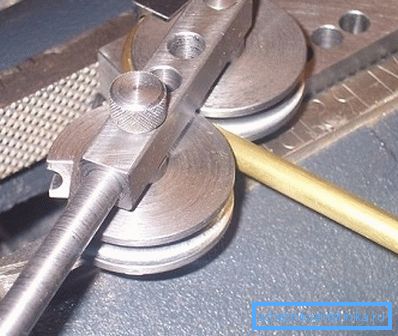

Што цікава - асаблівай сілы прымяняць няма патрэбы, працэс працякае плаўна, без рэзкіх рухаў

Інструмент для гнутья труб

Прыстасаванні для выгінання труб могуць быць:

  • гідраўлічнымі - магутны трубогиб для сталёвых труб здольны справіцца з вырабамі вялікага дыяметра, часцей ужываецца на прамысловых аб'ектах.
  • механічнымі. Падобны інструмент валодае сярэдняй магутнасцю.
  • ручнымі. Іх выкарыстоўваюць для вырабаў дыяметрам да 50 мм і прафіляваных з перасекам да 40 мм.

Заўвага! Выкарыстоўваючы ручной трубогиб для танкасценных труб не перашчыруйце, так як вырабы не валодаюць падвышанай трываласцю на сціск і скрыўленне. А ўсе мы ведаем, што нават невялікая трэшчынка з'яўляецца забаронай да выкарыстання.

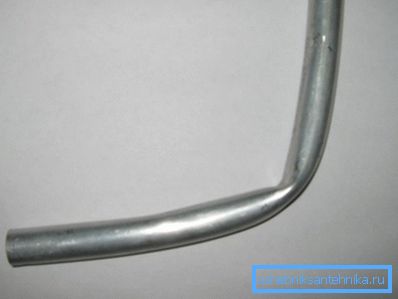

Такое можа здарыцца толькі ў тым выпадку, калі выкарыстоўваецца матэрыял або дыяметр непадыходзячы для інструмента

Акрамя таго, гэтыя інструменты адрозніваюцца і па матэрыяле, з якога выраблены вырабы падлягаюць гнуць:

  • Гідраўлічны або механічны трубогиб для нержавеючых труб.
  • Ручной трубогиб для металлопластіковых труб.

Звярніце ўвагу! Прыстасаванне для надання розных формаў элементам трубаправоду не падыдзе для профільнага пракату.

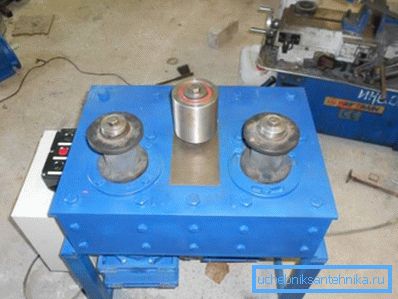

На фота - станок для профільных труб

На першы погляд просты працэс выгінання вырабаў на самай справе даволі складзены, таму выконваць яго трэба з асаблівай асцярожнасцю, каб не дапусціць наступных дэфектаў:

  • Сминания матэрыялу, з прычыны чаго адбываецца завужаную ўнутранага дыяметра трубы і адпаведна зніжаецца праходнасць. А адукацыя ў такіх месцах засоров прывядзе да рамонту і ўкладанняў для аднаўлення працаздольнасці каналізацыйнай сістэмы.
  • Расцяг і утоньшение сценкі трубы, што адлюстроўваецца на яе трываласці, паніжаецца паказчык максімальна дапушчальнага ціску.

Звярніце ўвагу! Правільна падабраны інструмент для кожнага асобнага выпадку дазволіць якасна выканаць гнуць вырабаў па зададзеных параметрах. З такой прыладай вы зможаце аптымізаваць пракладку камунікацый у будынку, рацыянальна выкарыстоўваючы прастору памяшканняў і без нанясення шкоды эксплуатацыйных якасцях трубаправода.

Любы трубогиб можна набыць у будаўнічых аддзелах супермаркетаў, выклаўшы за яго кругленькую суму, а можна вырабіць сваімі рукамі.

Інструмент для гнутья круглых труб

Канструкцыя трубогиба даволі простая - гэта два проточенных шківа:

  • Адзін з іх замацаваны стацыянарна.
  • Другі круціцца па арбіце вакол першага на выдаленні роўным дыяметру выгнутай трубы.

Прынцып працы прыстасаванні таксама не выклікае цяжкасцяў - выраб закладваецца паміж шківаў і шляхам руху свободновращающегося шківа гнецца па зададзеным радыусе.

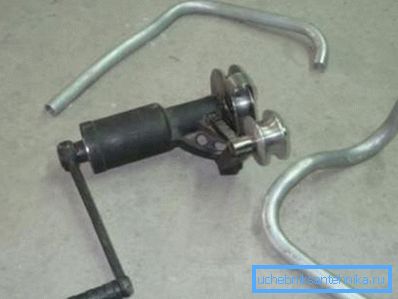

Вынік некалькіх хвілін - вырабы малога Дзіметрыя гнуцца вельмі хутка і наогул без намаганняў

самаробны інструмент

Вырабляючы самаробны трубогиб для круглай трубы, адразу паклапаціцеся пра яго ўніверсальнасці, гэта значыць магчымасці гнуць вырабы рознага дыяметра.

Таму нарыхтаваць прыйдзецца не пару шківаў, а тры пары, як мінімум (пад самыя хадавыя ў гаспадарцы трубы):

  • Адну пару для дыяметраў у паўцалі.
  • Іншую - на 3/4 трубы.
  • Трэцюю разлічаную на цалевы дыяметр.

Патрэбныя шківы ня купіць, таму калі вы не прафесійны токар замоўце іх у бліжэйшай майстэрні.

Нюансы вытачивания асноўных дэталяў трубогиба такія:

  • Для вырабу шківа галоўнае выканаць радыус і глыбіню проточку.
  • Тарцы кожнай пары колаў павінны мець выманне падобную палове перасеку трубы.
  • Суадносіны дыяметраў дэталяў таксама немалаважна. Стацыянарны шкіў павінен быць паменш, бо ад гэтага залежыць мінімальны радыус магчымага гнутья. Дыяметр другога (рухомага) перавышаць памер замацаванага не менш чым у два разы.

Да ведама! Кошт такарных работ невысокая, так што моцна не адаб'ецца на канчатковай кошту інструмента.

Далей інструкцыя самастойных дзеянняў па прыладзе трубогибного станка:

  • Падставай для мантажу шківаў можа паслужыць квадрат, выразаны з таўстасценнага (не менш за 10 мм) ліставога пракату. У ім варта адразу прасвідраваць чатыры адтуліны для замацавання на стальніцы ў майстэрні. Альбо ж прыварыць квадрат да укапаная і забетанаваць слупа з трубы дыяметрам 100-150 мм.
  • У цэнтр пласціны прыварваюць штыфт дыяметрам роўным ўнутраным дыяметры меншага шківа. Другі вертыкальны паслужыць стопором для згінацца вырабы.
  • Наступны этап - стварэнне паваротнага механізму. З тоўстай стальной паласы шырынёй 50 мм неабходна зварыць літару П. Вышыня нашай П-кі павінна раўняцца суме дыяметра вялікага рухомага круга і палавіне дыяметра стацыянарнага. Для іх крапяжу ў П-цы прасвідроўваюць адтуліны, адлегласць паміж нагамі П-кі павінна трохі перавышаць таўшчыню шківа.
  • Да верхняй частцы гэтай дэталі прыварваюць ручку даўжынёй каля 250 мм. Устаўляемая ў яе труба будзе служыць у працэсе гнутья рычагом.

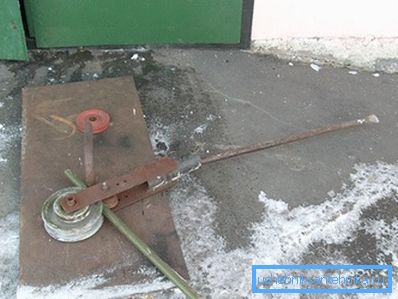

У якасці «рычага» падыдзе выкарыстанне любога металічнага абрэзка
  • Збіраем усе дэталі. Малы шкіў ўкладваецца ўнутр П-кі і мантуецца на станіну сумесна з ёй, вялікі фіксуем штыфтамі і наш трубогиб гатовы.

Савет! Каб пазбегнуць атрымання дэфектаў у месцы выгібу падстрахуе і напакуйце трубу пяском, а для палягчэння гнутья таўстасценных вырабаў з вялікім дыяметрам - прагрэйце іх.

Розныя спосабы гнутья труб

  1. Трубогиб для алюмініевых труб як, уласна, і ручной трубогиб для медных труб можа быць некалькіх выглядаў:
    • Рычажный.
    • У выглядзе арбалета.
    • Гідраўлічны.
    • Электрычны.
    Калі не хочаце затлумляцца працэсам вырабу, зваркі і скручвання, то можаце купіць гатовы варыянт (выгадна ў тым выпадку, калі гнуць прыйдзецца шмат)
    1. Цікавы варыянт - спружынны трубогиб для медных труб. Ён уяўляе сабой спружыну з высакаякаснай сталі з лейкападобна пашырэннем з аднаго боку для зручнасці апранання / зніманне. Труба змяшчаецца ўнутр спружыны, пасля гэтага выконваецца згінанне. Трывалы матэрыял спружыны пры гэтым не дазваляе трубе надламаўся і прымяць.
    2. Выкарыстаюць таксама падобны трубогиб спружынны для металлопластіковых труб, адрозніваюцца яны ужывальнымі намаганнямі.
    3. Пластыкавыя вырабы гнуць з дапамогай прагрэву ў месцы згіну - для гэтага можна выкарыстоўваць будаўнічы фен.

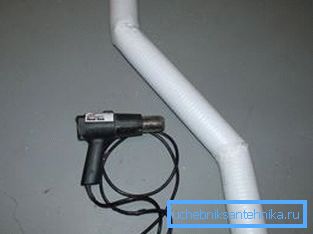

    Пры працы з фенам будзьце асцярожныя, тэмпература вельмі высокая, атрымаць апёк не складзе працы

    выснову

    Неабходнасць выкарыстання вышэйапісанага інструмента бясспрэчная ў тых выпадках, калі пракладка трубаправода немагчымая ў сувязі з існуючымі перашкодамі. Таксама яго ўжываюць для элементаў ацяплення, да прыкладу, для самаробныя створанай сушылкі для ручнікоў.

    У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
