Трымальнік для труб: непрыкметная, але вельмі патрэбная

Надзейнасць і працягласць эксплуатацыі трубаправодаў залежыць не толькі ад якасці і герметычнасці злучэнняў, але і ад трываласці замацавання асобных дэталяў на сцяне або падлозе. Акрамя таго, выкарыстанне патрэбнага тыпу хамутоў дазваляе пазбегнуць разбурэння, вібрацыі і коробления гатовай сістэмы.

Інструкцыя, прыведзеная ў гэтым матэрыяле, дазволіць вам выбраць і набыць найбольш прыдатныя мацавання для канструяваным сваімі рукамі вадаправоднай або каналізацыйнай сістэмы.

Канструктыўныя асаблівасці крапежных элементаў

хамуты

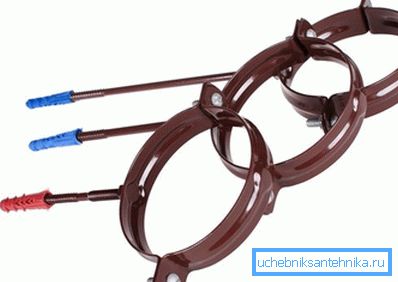

Гэтыя разнавіднасці вырабаў прымяняюцца для замацавання на сцяне, падлозе або столі труб каналізацыйнай сістэмы. Акрамя таго, такую ​​ж канструкцыю мае трымальнік вадасцёкавай трубы.

Хамут дазваляе трывала зафіксаваць асобныя дэталі, адначасова прадухіліўшы канструкцыю ад напружання і лінейнай дэфармацыі.

Крепеж складаецца з трох асноўных элементаў:

• сцяжкі круглай або паўкруглай формы;
• фіксатара, які дазваляе замацаваць трубу;
• крапяжу, з дапамогай якога дэталь фіксуецца ў сцяне.

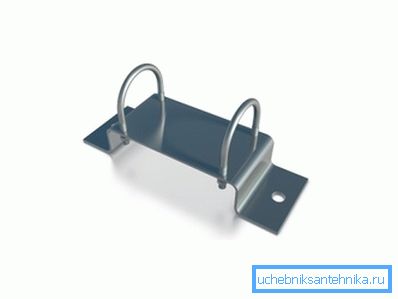

Звярніце ўвагу! Існуюць крапежныя хамуты больш складанай формы. Напрыклад, трымальнік трубны к939 ўяўляе сабой металічную пласціну складанай формы, абсталяваную двума паўкруглымі трымальнікамі. Такая форма дэталі неабходная для ўстаноўкі яе на калонах або сценах складанай канфігурацыі.

Матэрыялам для сцяжкі звычайна служыць пластык ці метал:

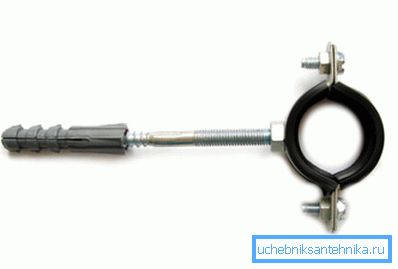

1. Металічная сцяжка - уяўляе сабой раздымныя элемент, які складаецца з верхняй і ніжняй часткі, якія змацоўваюцца паміж сабой балтамі. Таксама існуе дэкаратыўны храмаваны трымальнік трубы 25 мм, які служыць для замацавання водаправодных труб па-над дэкаратыўнага пакрыцця сцен. Металічныя хамуты часта камплектуюцца гумовымі пракладкамі, якія гасяць ваганні труб у працэсе эксплуатацыі, што зніжае ўзровень выраблянага імі шуму. Для злучэння двух раздымных элементаў хамута выкарыстоўваюцца балты. Дэкаратыўны трымальнік для трубы 20 мм і 25 мм абсталяваны спецыяльнай галоўкай, ня якая парушае прывабнага вонкавага выгляду гэтых элементаў.

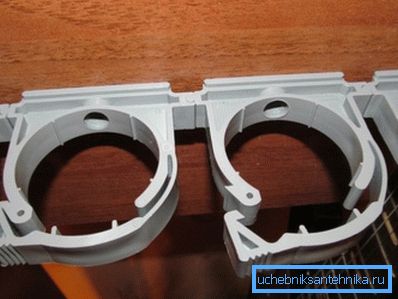

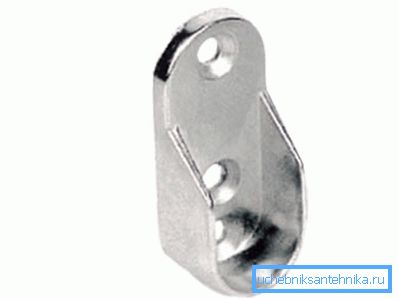

1. Пластыкавая сцяжка трымальніка можа быць як раздымнай (фіксуецца з дапамогай зашчапак), так і неразъемной (у выглядзе літары U). У апошнім выпадку труба проста ўстаўляецца ў крепеж да ўпора. Такая сістэма дазваляе вырабляць хамуты для дэталяў складанай формы. Напрыклад, штангодержатель для авальнай трубы можа быць выкананы выключна з пластыка.

Крапежны вузел размешчаны ў ніжняй частцы дэталі.

Тут таксама вылучаецца некалькі разнавіднасцяў:

• Т-вобразны - мацаванне ажыццяўляецца з дапамогай дзюбеля альбо вінтавой дэталі (самореза або анкера);
• Г-вобразны - крапежны элемент выгінаецца пад вуглом у 90 градусаў.

разнавіднасці крапяжоў

Вылучаюцца такія разнавіднасці крапежных вузлоў:

Незалежна ад тыпу хамута, мацавання дзеляцца на два асноўных выгляду:

1. Жорсткае. Для яго выкарыстоўваюцца абціскныя або апорныя крапяжы. Іх усталёўваюць на раструб каналізацыйнай трубы, муфту або іншую фасонную дэталь. Асноўная задача - забяспечыць трываласць і надзейнасць у месцы злучэння.
2. Плавае. Тут трэба ўсталёўваць накіроўвалыя і апорныя разнавіднасці фіксатараў. Дыяметр сцяжкі павінен быць больш, чым памеры трубаправода. У такім выпадку дэталі каналізацыйнай сеткі могуць ссоўвацца ў падоўжным кірунку, што дазваляе пазбегнуць тэмпературнага коробления водаадводнай сістэмы.

Савет! Для таго каб пазбегнуць дэфармацый варта таксама правільна выконваць мантаж каналізацыі. У прыватнасці, устаўляючы гладкі канец адной трубы ў раструб іншы, варта прадугледзець адпаведны зазор даўжынёй у 1 гл.

Асаблівасці мантажу мацаванняў трубаправодаў

Самастойна мантуючы каналізацыю, варта прытрымлівацца пэўных правілаў.

У адваротным выпадку магчымыя аварыі, цана выпраўлення якіх нашмат перавысіць кошт крапежных элементаў.

1. Пракладка сістэмы выдалення бытавых каналізацыйных сцёкавых вод у ацяпляным памяшканні павінна вырабляцца з выкарыстаннем нерухомых мацаванняў, усталёўваных на стыках і фасонных дэталях. У гэтым выпадку можна не баяцца лінейных дэфармацый пластыка.

1. Плаваюць мацавання, якія дазваляюць кампенсаваць лінейныя пашырэння трубаправода, неабходныя для фіксацыі зліўных труб, служачых для збору і транспарціроўкі гарачых сцёкаў (тэмпература вады вышэй 80 градусаў Цэльсія). У гэтым выпадку рухомая схема мацавання зберажэ дэталі ад коробления і разбурэнні.

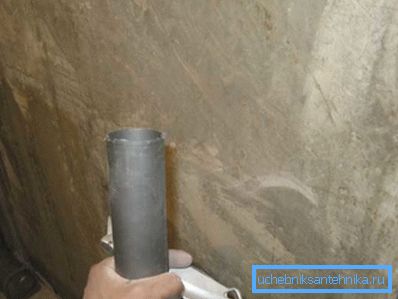

2. Перад пракладкай трубаправодаў на ўсе паверхні рэкамендуецца нанесці восевую лінію, якая паслужыць арыенцірам на стадыі мантажу. Гэта дазваляе загадзя пераканацца ў выкананні правільнага ўхілу, разлічыць неабходную даўжыню дэталяў, колькасць фітынгаў і крапежных хамутоў. Затым да сцяны мацуюцца накіравальныя элементы, а апорныя і абціскныя мантуюцца разам з трубамі.

1. Падчас мантажу дэталі каналізацыі ўстаўляюцца ў крапяжы няшчыльна, каб была магчымасць перамяшчаць іх у падоўжным кірунку. Канчатковае жорсткае замацаванне можна праводзіць толькі пасля заканчэння працэсу зборкі ўсёй сістэмы.
2. Адлегласць паміж асобнымі крапежнымі вузламі разлічваецца зыходзячы з колькасці фасонных дэталяў. Калі сустракаецца доўгі ўчастак трубы, не абсталяваны адводамі, муфтамі, рэвізіямі і гэтак далей, то крок паміж суседнімі крапяжамі павінен складаць не больш за 2 метры.

Савет! Найбольш надзейны спосаб замацавання трубаправодаў - замуровывание іх у бетонную або каменную сцяну. Хамуты - толькі кампраміснае і больш таннае рашэнне.

выснову

Дбайнае замацаванне дэталяў трубаправода на сцяне гарантуе не толькі надзейнасць, але і камфорт эксплуатацыі каналізацыйнай сеткі. Доўгія незамацаваныя ўчасткі моцна вібруюць і выдаюць непрыемныя гукі.

Больш падрабязна пра працэс мантажу каналізацыйнай сеткі можна даведацца з відэа ў гэтым артыкуле.
