Центраторы для труб: выбар і ўжыванне

У гэтым артыкуле мы распавядзем пра тое, якім чынам і навошта прымяняюцца центраторы для зваркі труб. Акрамя таго, мы разгледзім канструктыўныя асаблівасці найбольш запатрабаваных мадэляў з таго што сёння прадстаўлена на рынку. Такім чынам, што такое центратор і навошта ён патрэбны?

Эфектыўны спосаб зрабіць зварной шво роўным і герметычным

Не сакрэт, што ёсць спецыяльныя прыборы, прыстасаваныя для выканання ідэальна роўнай рэзу папярочнага перасеку труб. Але, нават калі рэз зроблены максімальна роўна, сумясціць абедзве трубы зрэзамі для якаснага зварвання будзе практычна немагчыма.

У выніку зварной шво атрымаецца няроўным і, як следства, злучэнне будзе недастаткова герметычным. Рашэннем гэтай праблемы можа паслужыць ўнутраны або вонкавы центратор для труб.

асаблівасці функцыянавання

Як металічныя трубы, так і іх ППУ аналагі, перад зварвання неабходна прыхінуць адзін да аднаго максімальна роўна, каб на стыку не было зазору.

Зрабіць такое сумяшчэнне зрэзаў сваімі рукамі практычна немагчыма. Больш за тое, сумяшчэнне зрэзаў на парадак ўскладняецца з павелічэннем дыяметра труб. Таму, у ходзе зборкі каналізацыйных сістэм і іншых трубаправодаў без прымянення фітынгаў для каналізацыі, выкарыстоўваюцца спецыяльныя центраторы.

Прыбор абхапляе дзве сумяшчаў трубы і дазваляе максімальна дакладна далучыць іх адзін да аднаго, забываючыся зафіксаваць у такім становішчы. Пасля выконваецца зварка з гарантавана высокай якасцю шва. Затым прылада дэмантуецца, і трубаправод можа выкарыстоўвацца па прызначэнні.

асноўныя разнавіднасці

Пасля таго як мы вызначыліся з тым, для чаго выкарыстоўваецца Цэнтрам абсталяванне разгледзім тое, якія разнавіднасці прылад, прадстаўленыя ў продажы.

Усе центраторы, якія сёння можна набыць у адпаведных крамах падпадзяляюцца на дзве асноўныя катэгорыі - унутраныя і вонкавыя.

• Прылады вонкавага тыпу абазначаюцца абрэвіятурай ЦН і прызначаны для ўстаноўкі і выкарыстання на вонкавым боку труб. Прылады такога тыпу, незалежна ад габарытаў, простыя ў выкарыстанні, лёгка ўсталёўваюцца і вырабляюць хуткую і эфектыўную цэнтроўку. Прыборы вонкавага тыпу прадстаўлены шырокім пералікам абсталявання (эксцэнтрыкавыя, звяно, гідраўлічныя і іншыя канфігурацыі).
• Унутраныя центраторы абазначаюцца абрэвіятурай цв і ўяўляюць сабой гідраўлічныя ўстаноўкі. Прыборы дадзенага тыпу знутры распіраюць краю труб, зрушваючы іх зрэзы адзін да аднаго. Годнасцю абсталявання з'яўляецца магчымасць прымянення на трубах рознага дыяметра.

Характарыстыкі асобных мадыфікацый

Пасля таго як мы разгледзелі асаблівасці агульнай класіфікацыі, разгледзім характарыстыкі асобных мадыфікацый цэнтрах прылад.

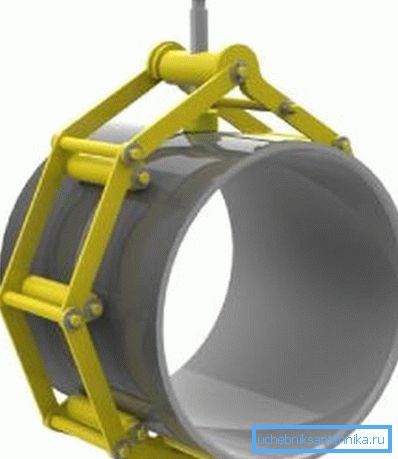

• ЦЗН - центратор звёнаў вонкавы прызначаны для сумяшчэння тарцоў труб з дыяметрам стыку ад 50 мм да 2 метраў.

Важна: Эксплуатацыя прылад дапускаецца ў шырокім дыяпазоне тэмператур навакольнага асяроддзя ад - 40? С да + 40? С. Прыбор канструктыўна ўяўляе сабой шматграннік з пласціністымі звёнамі на шарнірна сучляненнях.

Сцяжка сумяшчаў элементаў ажыццяўляецца з дапамогай шрубавага механізму.

• ЦЗН-Г - центратор звёнаў вонкавы гидрофицированный ўяўляе сабой перайначаную разнавіднасць папярэдняга прылады. Істотным адрозненнем дадзенай мадыфікацыі ад папярэдняй з'яўляецца прастата эксплуатацыі і адсутнасць неабходнасці ў дадатку істотных фізічных высілкаў. У выніку, працэс сумяшчэння зварваецца элементаў істотна паскараецца без шкоды для якасці гатовага выніку. Прылада складаецца з пласціністых звёнаў на шарнірныя сучляненні, але для прывядзення звёнаў у рух ўжываецца не вінтавой механізм, а гідраўліка. Дапушчальны дыяметр труб вагаецца ў дыяпазоне 720-2020 мм

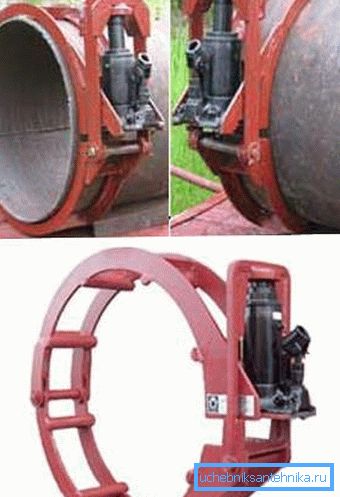

• ЦАН-Г - центратор арачны вонкавы гидрофицированный прызначаны для працы з дыяметрам папярочнага зрэзу 325-820 мм.

Прылада ўяўляе сабой раздымную канструкцыю, якая складаецца з злучаных шарнірамі секцый. Прымяненне прылады з такой канструкцыяй гарантуе дадатковае зручнасць пры ўсталёўцы на стык.

У прыладзе ужытыя дугападобныя секцыі, якія сціскаюцца, падганяючы зрэзы стыку. Колькасць дугападобных секцый вызначаецца дыяметрам труб.

Кожная з выкарыстоўваюцца секцый абсталявана адмысловымі ўпорамі, якія надзейна фіксуюць які сумяшчае элементы, забяспечваючы пры гэтым аптымальнае якасць і герметычнасць стыку. Непасрэдна на секцыях замацаваны гідрапрывады, разлічаныя на максімальна якое развіваецца высілак да 5 т.с.

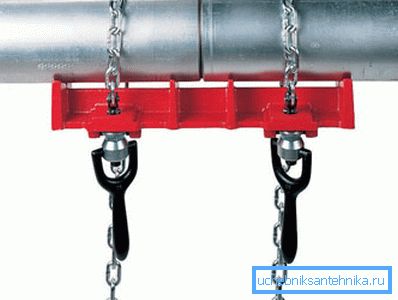

• ЦНЦ - центратор вонкавы ланцуговай націскной тыпу ўяўляе сабой прылада з ручным прывадам, прызначанае для працы з дыяметрам папярочнага зрэзу ад 426 да 1420 мм.

У адрозненне ад звёнаў аналагаў, ланцужныя ўстаноўкі здольныя забяспечыць большы высілак пры правядзенні цэнтроўкі. Прыборы дадзенага тыпу могуць прымяняцца як пры будаўніцтве, так і пры рамонце трубаправодаў.

Важна: Ланцуговая канструкцыя пабудавана з ужываннем быстросъёмных механізмаў, што станоўча адбіваецца на прадукцыйнасці эксплуатацыі.

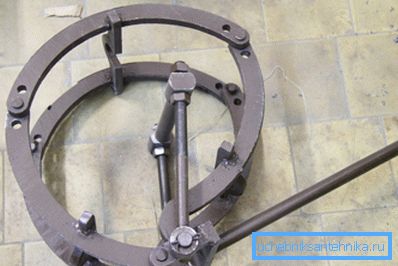

• ЦНЭ - центратор вонкавы эксцэнтрыкавыя ўжываецца для працы са стыкамі дыяметрам ад 89 да 426 мм.

Прылада складаецца з некалькіх захопныя дуг, якія прыводзяцца ў рух эксцэнтрыкавым заціскам. Прылада можа, ўжываецца для працы з трубамі рознага дыяметра пасродкам перастаноўкі восі эксцэнтрыка або за кошт прымянення спецыяльных проставок.

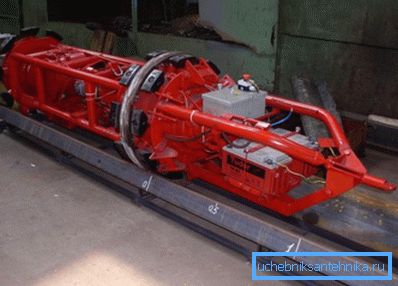

• Цв - центратор ўнутранага тыпу гідраўлічны прызначаны для сумяшчэння тарцоў паваротных і неповоротные труб.

Прылада пры неабходнасці не толькі сумяшчае стыкі, але і надае іх зрэзе найбольш правільную круглую форму. Выкарыстанне такіх прылад дазваляе будаваць трубаправоды з ужываннем бесперапыннай аўтаматычнай зваркі.

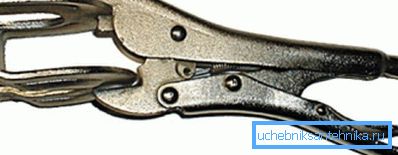

• ЦС - центратор-шрубцынга ўжываецца для работ з трубамі малога дыяметра.

Гэта ўласцівасць і даступны кошт робяць прыладу найбольш папулярным сярод непрафесійных і пачынаючых зборшчыкаў трубаправодаў. (Гл. Таксама артыкул Зварка труб ўсутыч: асаблівасці.)

выснову

Такім чынам, мы разгледзелі, што сабой уяўляюць центраторы, якія іх найбольш хадавыя разнавіднасці, і якая іх інструкцыя прымянення. На аснове гэтых звестак можна падабраць тое прылада, якое будзе адпавядаць асаблівасцям праводзімых работ.
