Вальцы для профільнай трубы: віды, прынцып працы,

Якімі спосабамі можна надаць профтрубе квадратнага або прастакутнага перасеку форму правільнай дугі? Як могуць быць зладжаныя самаробныя вальцы для профільнай трубы? А якія рашэнні прапануе сучасная прамысловасць? Давайце паспрабуем адказаць на гэтыя пытанні.

Навошта гэта трэба

Для чаго трэба гнуць профільную трубу?

Прывядзём некалькі прыкладаў.

• Дугападобны навес не толькі прыгожы, але і практычны: на ім ніколі не будзе запасіцца снег.
• Выгнуты казырок над ганкам выглядае куды лепш, чым простая канструкцыя з адным пахілам.

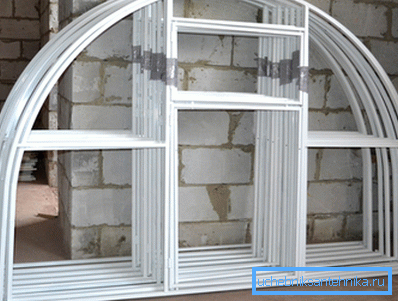

• Арачная цяпліца выключна трывалая, выдатна супрацьстаіць снеговым і ветравым нагрузак.

Дарэчы: зборка цяпліц з профільных труб - нядрэнны бізнэс, які патрабуе наяўнасці ўсяго толькі праславутых трубогибных вальцов і зварачнага апарата.

віды вальцов

Якімі яны ўласна бываюць?

механічныя

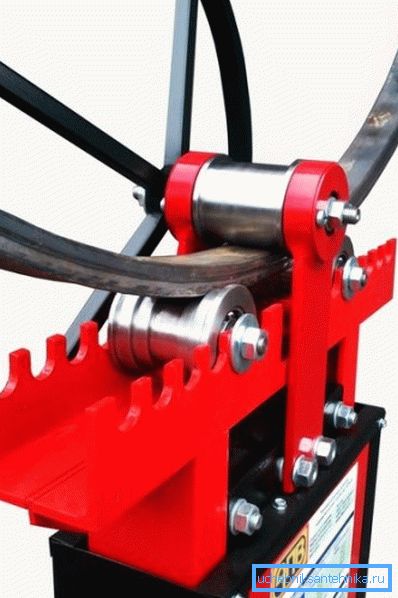

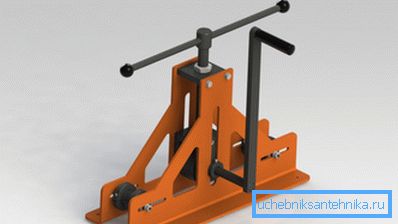

Найпростая канструкцыя - механічныя трехвалковые вальцы. Менавіта такія станкі мага часцей за ўсё сустрэць у продажы; іх кошт пачынаецца прыкладна ад 15 - 20 тысяч рублёў. Як яны ўладкованыя?

У поўнай адпаведнасці з назвай у аснове канструкцыі ляжыць працяжка профтрубы трыма валкамі. Адзін з іх можа ссоўвацца ў адносінах да двух іншых у кірунку, перпендыкулярным аб'ядноўвае іх плоскасці; для зрушэння выкарыстоўваецца вінтавой механізм, што дазваляе нават чалавеку з цалкам пасрэднымі фізічнымі магчымасцямі развіць значны высілак.

Адзін з валкоў забяспечваецца дзяржальняй, якая дазваляе круціць яго і тым самым працягваць выгнутай трубы.

Магчымыя некалькі мадыфікацый, якія дазваляюць некалькі палепшыць эксплуатацыйныя якасці трубогиба:

• Аб'яднанне валкоў агульнай ланцугом забяспечыць іх сінхроннае кручэнне, прадухіляючы тым самым праслізгванне трубы.
• Замест ланцуга можа быць выкарыстана зубчастая перадача.
• Выкарыстанне загартаваных валкоў павялічвае іх рэсурс у некалькі разоў.
• Акрамя таго, валкі могуць быць зменнымі, што дазволіць гнуць без замято як прафіляваныя, так і круглыя ​​трубы.

электрычныя

У гэтым выпадку частка ручной працы перакладаецца на электраматор.

У продажы можна сустрэць два варыянту выканання электрычных трубогибов:

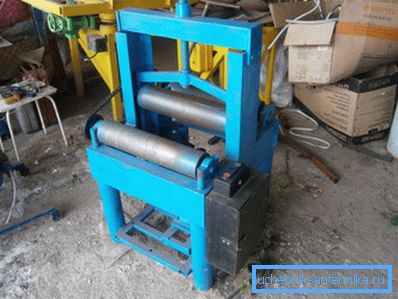

• У больш простых рашэннях электраматор адказвае толькі за працяжкі трубы. Пазіцыянаванне выгінальнага яе валка вырабляецца ўручную.

• Прасунутыя мадэлі вальцов выкарыстоўваюць электрычнасць і для працяжкі, і для зрушэння валка (зразумела, пры пасродку рэдуктара, шматкроць павялічвае намаганне).

гідраўлічныя

У гэтую катэгорыю трапляюць як магутныя прамысловыя станкі масай у дзясяткі тон, так і параўнальна кампактныя прылады. Іх агульная рыса - выкарыстанне гідрацыліндра: нагнятаючы ціску алею ў ім, можна развіць вялізнае намаганне на дэфармуецца валцы.

радыус выгібу

Незалежна ад прылады трубогиба, дзейнічае агульная заканамернасць: чым больш таўшчыня трубы (яе перасек, паралельнае радыусе выгібу), тым больш мінімальны радыус выгібу. Прывядзём значэння, заяўленыя для сваіх станкоў адным з айчынных вытворцаў - яны даволі тыповыя.

без трубогиба

Ці можна выгнуть дугу з профільнай трубы без вальцов?

Тэхнічна гэта магчыма, але вынік з вялікай верагоднасцю будзе нездавальняючым.

Інструкцыя па гнуткай ня столькі складаная, колькі патрабуе вялікага аб'ёму падрыхтоўчых работ.

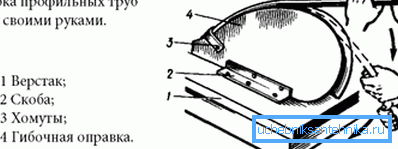

1. З дрэва або фанеры вырабляецца шаблон, якая валодае формай паверхні, адпаведнай неабходнай вам дузе.
2. Да шаблону мацуецца пятля - фіксатар, у якую ўстаўляецца адзін з канцоў трубы.
3. Далейшая праца, уласна, зводзіцца да дадатку грубай сілы на другім яе канцы. Для павелічэння намаганні могуць выкарыстоўвацца разнастайныя рычагі.

очумелые ручкі

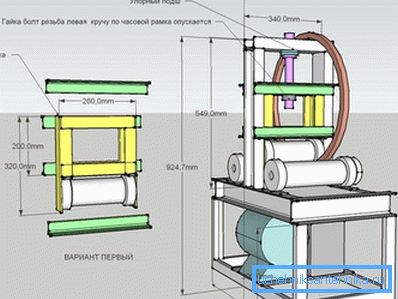

Разнастайныя схемы і чарцяжы вальцах для профільнай трубы сваімі рукамі ў апошнія гады літаральна пазапаўнялі інтэрнэт.

Адразу расчаруем найбольш эканомных чытачоў: частка дэталяў прыйдзецца заказваць.

Якія менавіта?

• Самі валкі. Яны могуць быць цыліндрычнымі, або з проточку для гнуткія круглых труб.
• Абоймы для падшыпнікаў.
• Пры выкарыстанні ланцужной перадачы - зорачкі.

Зразумела, без прывязкі да канкрэтнай канструкцыі даваць парады па зборцы вальцов - справа няўдзячная.

Паспрабуем, аднак, пачуць рэкамендацый уладальнікаў самастойна вырабленых прылад, вылучыўшы асноўныя моманты.

• Ручка прывада павінна мець верціцца дзяржальню. У адваротным выпадку першыя мазалі на руках з'явяцца ўжо праз некалькі метраў працягнутай трубы.

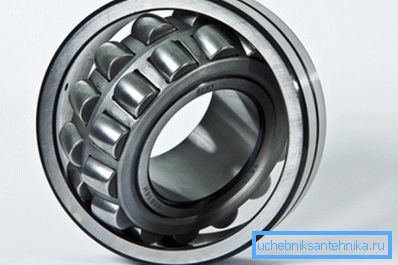

• Падшыпнікі лепш узяць самоцентрирующиеся. Змантаваць абодва падшыпніка кожнага валка дакладна на адной восі ў хатніх умовах - задача малореальная; самы нязначны ж парушэнне соосность прывядзе да павелічэння намаганні працяжкі.

• Шруба, які прыводзіць у рух прыціскной вал, можна ўзяць ад старых ціскоў.

Дарэчы: альтэрнатыва шрубавага механізму - аўтамабільны дамкрат любога тыпу. Ён дазволіць развіць вялізнае намаганне з мінімальным дадаткам уласных сіл.

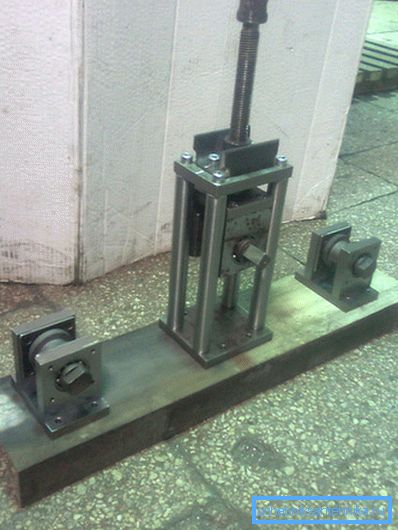

• У якасці станіны лепш выкарыстоўваць адрэзак швелера падыходнага памеру. Высілак на выгіб станіны будзе вельмі значным; сварная рама з кутка або тонкай профтрубы можа проста-проста сагнуцца.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму выбраць або вырабіць інструмент сабе па гусце. Як заўсёды, у відэа ў гэтым артыкуле можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
